MOTOR CA XX-70KTYZ

Neste tutorial, mostraremos como usar o motor XX-70KTYZ desde as especificações técnicas até a ligação e como inverter sua rotação. Para comprar esse produto em nossa loja,

110V: clique aqui;

220V: clique aqui.

Sumário

Informações gerais

  • Motor de corrente alternada (CA) de baixo custo;
  • Amplamente utilizado em aplicações domésticas e comerciais leves;
  • Funciona em 110V ou 220V com frequência de 50/60Hz ;
  • Trata-se de um motor de ímã permanente com rotor de baixa inércia;
  • Velocidade variável, conforme a carga e a frequência da rede.

Especificações Técnicas

  • Tensão de operação: 110V ou 220V, conforme o modelo;
  • Frequência: 50/60Hz;
  • Velocidade: Variantes comuns de 1RPM, 2,5 RPM, 5 RPM, 10RPM, 15 RPM, 20RPM,  30 RPM, 50 RPM, 80RPM, 110RPM;
  • Torque: De 3 a 100 kgf.cm, dependendo do modelo;
  • Rotação: Horária (CW), anti-horária (CCW) ou reversível;
  • Tipo de motor: Rotor de ímã permanente (PM) com engrenagem de redução.

*Atenção, o motor não é bivolt. Se atente à tensão de seu motor;
*Evite manter a operação do motor no limite de seu torque, isso pode danificar o motor no longo prazo.

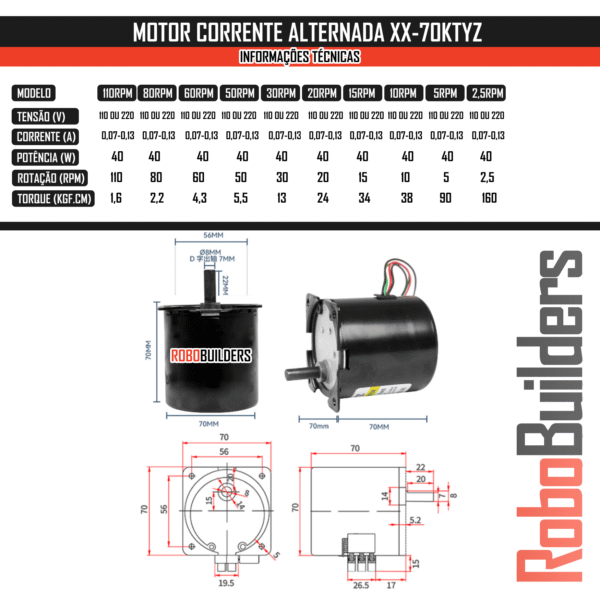

Relação RPM/Torque

Ligação

O motor pode ser conectado de forma simples e rápida, como mostrado abaixo. Se atente ao posicionamento dos fios para garantir o sentido correto de giro.

FAQ

É possível controlar a rotação do motor?

Não facilmente. Seria necessário um inversor de frequência. O mais indicado para projetos que necessitam de controle de velocidade são motores de corrente contínua com controlador PWM.

Sua rotação é precisa?

Não. Motores AC não tem precisão de rotação, ela pode variar de acordo com a carga aplicada. Para precisão seria necessário usar um motor de passo ou motor de corrente contínua com encoder.

Conclusão

Os motores CA são facilmente utilizáveis e possuem torque e velocidade altos. Porém sua versatilidade acaba por aí por conta de suas limitações em relação ao seu controle. Mesmo assim possui as mais diversas aplicações domésticas e industriais.
