MOTOR CA XX-50KTYZ

Neste tutorial, mostraremos como usar o motor XX-50KTYZ desde as especificações técnicas até a ligação e como inverter sua rotação. Para comprar esse produto em nossa loja,

110V: clique aqui;

220V: clique aqui.

Sumário

Informações gerais

  • Motor de corrente alternada (CA) de baixo custo;
  • Amplamente utilizado em aplicações domésticas e comerciais leves;
  • Funciona em 110V ou 220V com frequência de 50/60Hz ;
  • Trata-se de um motor de ímã permanente com rotor de baixa inércia;
  • Velocidade variável, conforme a carga e a frequência da rede.

Especificações Técnicas

  • Tensão de operação: 110V ou 220V, conforme o modelo;
  • Frequência: 50/60Hz;
  • Velocidade: Variantes comuns de 1RPM, 2,5 RPM, 5 RPM, 10RPM, 15 RPM, 20RPM,  30 RPM, 50 RPM, 80RPM;
  • Torque: De 0,2 a 18 kgf.cm, dependendo do modelo;
  • Rotação: Horária (CW), anti-horária (CCW) ou reversível;
  • Tipo de motor: Rotor de ímã permanente (PM) com engrenagem de redução.

*Atenção, o motor não é bivolt. Se atente à tensão de seu motor;
*Evite manter a operação do motor no limite de seu torque, isso pode danificar o motor no longo prazo.

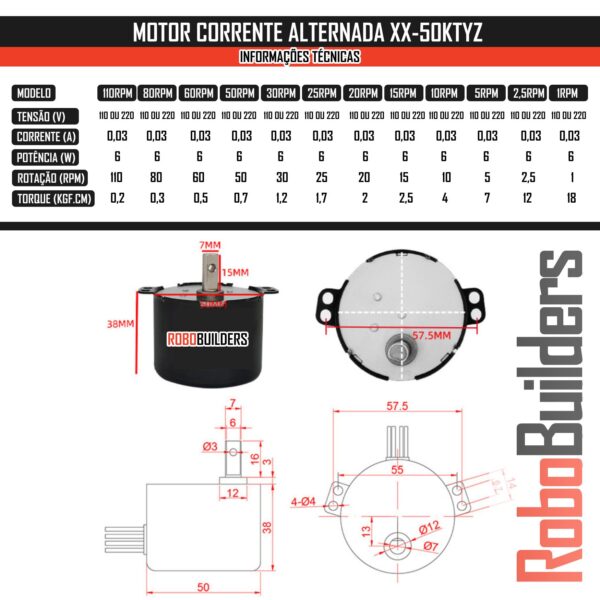

Relação RPM/Torque

Ligação

O motor pode ser conectado de forma simples e rápida, como mostrado abaixo. Se atente ao posicionamento dos fios para garantir o sentido correto de giro.

FAQ

É possível controlar a rotação do motor?

Não facilmente. Seria necessário um inversor de frequência. O mais indicado para projetos que necessitam de controle de velocidade são motores de corrente contínua com controlador PWM.

Sua rotação é precisa?

Não. Motores AC não tem precisão de rotação, ela pode variar de acordo com a carga aplicada. Para precisão seria necessário usar um motor de passo ou motor de corrente contínua com encoder.

Existem versões mais potentes desse modelo?

Sim. Veja os outros modelos para motores AC síncronos.

 XX-60KTYZ

 XX-68KTYZ

 XX-70KTYZ

Conclusão

Os motores CA são facilmente utilizáveis e possuem torque e velocidade altos. Porém sua versatilidade acaba por aí por conta de suas limitações em relação ao seu controle. Mesmo assim possui as mais diversas aplicações domésticas e industriais.
