Testador de Componentes Eletrônicos LCR-TC2: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Testador de Componentes Eletrônicos LCR-TC2. Se desejar adquirir este produto, clique aqui.

O LCR-TC2 é um instrumento de bancada portátil multifuncional microprocessado de alta precisão, projetado para identificar e caracterizar automaticamente uma ampla gama de componentes passivos e semicondutores. Equipado com uma tela gráfica colorida TFT de 1,8 polegadas (160 × 128 pixels), o dispositivo exibe não apenas o diagrama esquemático do componente identificado, mas também todos os seus parâmetros elétricos fundamentais em apenas 2 segundos.

Alimentado por uma bateria interna recarregável de íon-lítio de 3,7V com porta Micro-USB integrada, o LCR-TC2 dispensa o uso de pilhas externas e conta com soquete de inserção ZIF de 14 pinos com trava de pressão, área dedicada para teste de diodos Zener de alta tensão (até 30V) e sensor óptico frontal para decodificação de controles remotos infravermelhos (padrão NEC). É uma ferramenta indispensável para bancadas de manutenção eletrônica, desenvolvimento de projetos com microcontroladores, seleção de componentes e triagem rápida de peças defeituosas.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	LCR-TC2 (Multi-function Transistor Tester)
Display	TFT colorido gráfico de 1,8 polegadas (160 × 128 pixels)
SKU RoboBuilders	RB1096
Faixa de resistência	0,01 Ω a 50 MΩ (resolução de 0,01 Ω)
Faixa de capacitância	25 pF a 100 mF (resolução de 1 pF, com ESR e Vloss)
Faixa de indutância	0,01 mH a 20 H (resolução de 0,01 mH)
Faixa de medição de diodo	Tensão direta $U_f < 4{,}5\text{ V}$
Detecção de diodo Zener (Pinos 1-2-3)	0,01 V a 4,5 V
Detecção de diodo Zener (Área K-A-A)	0,01 V a 30 V
Faixa de tiristores / Triacs	$I_{GT} < 6\text{ mA}$
Medição de tensão de bateria	0,1 V a 4,5 V DC
Decodificador Infravermelho (IR)	Padrão de codificação NEC (exibe código do usuário e dado)
Alimentação	Bateria de Íon-Lítio 3,7V recarregável integrada
Interface de recarga	Micro-USB (5V DC) com LED indicador de status
Consumo de corrente em desligamento	$< 20\text{ nA}$
Velocidade de teste típica	~2 segundos (capacitores de altíssimo valor até 1 minuto)
Dimensões	70 × 90 × 26 mm
Peso líquido	~115 g

Características elétricas e operacionais

Detecção e Mapeamento Automático de Pinagem: Identifica transistores bipolares (NPN e PNP), transistores de efeito de campo MOSFET (canais N e P, modo enriquecimento e depleção), JFETs, IGBTs, diodos normais e duplos, diodos Zener, tiristores (SCRs), triacs e reguladores.
Medição de Parâmetros Dinâmicos: Exibe o ganho de corrente contínua ( $h_{FE}$ ou $\beta$ ) e a tensão de limiar base-emissor ( $U_{be}$ ) de transistores bipolares, além de identificar transistores Darlington e diodos de proteção integrados.
Análise Completa de Capacitores (ESR e Vloss): Mede a capacitância real, a Resistência Série Equivalente ( $ESR$ ) e a perda de tensão ( $V_{loss}$ ), essencial para diagnosticar capacitores eletrolíticos estufados ou ressecados sem desmontar circuitos complexos.
Gerenciamento Inteligente de Energia: Sistema de desligamento automático programável e monitoramento em tempo real do nível de carga da bateria interna de lítio.

Descrição do produto

O que é o Testador LCR-TC2?

O LCR-TC2 é um analisador e medidor inteligente de semicondutores e componentes passivos portátil. Ele utiliza um microcontrolador dedicado com conversores analógico-digitais de alta resolução para enviar pulsos de calibração e estímulo aos terminais do componente conectado, determinando instantaneamente a topologia do circuito interno, sua pinagem exata e seus valores elétricos.

Para que serve?

Identificação rápida de pinagem e tipo de semicondutores: Descubra em segundos se um transistor é NPN ou PNP, qual pino é Base, Coletor e Emissor, ou Gate, Dreno e Source de um MOSFET.
Triagem e seleção de componentes para projetos: Meça valores reais de resistores, capacitores e indutores com alta precisão, selecionando pares casados para circuitos de áudio, fontes e filtros.
Manutenção e diagnóstico de placas eletrônicas: Identifique componentes em curto, abertos, com fugas excessivas ou capacitores com $ESR$ elevada que provocam falhas intermitentes.

Por que devo usar?

Economia de tempo no diagnóstico: Elimina a necessidade de consultar múltiplos datasheets para identificar pinagens de transistores e diodos desconhecidos.
Recurso exclusivo de teste Zener até 30V: Testa a tensão de ruptura real de diodos Zener de alta tensão diretamente na bancada sem necessitar de fontes externas auxiliares.
Bateria recarregável com autonomia prolongada: Bateria interna de lítio com recarga Micro-USB, proporcionando portabilidade total sem custos com pilhas alcalinas.

Quando devo usar?

Recomendado: Em bancadas de prototipagem, manutenção de fontes chaveadas, oficinas de robótica, laboratórios didáticos e conferência de estoque de componentes.
Não recomendado: Não deve ser utilizado em componentes soldados em circuitos energizados ou em capacitores que ainda possuam carga elétrica residual armazenada.

Pinout e diagrama de entradas/saídas

O painel frontal do LCR-TC2 possui um soquete ZIF (Zero Insertion Force) de 14 pinos subdividido em áreas específicas de conexão:

Pinos / Elemento	Tipo	Função	Observação
Terminais 1 (Três furos marcados com `1`)	Entrada de Teste	Canal de Medição 1	Todos os pinos rotulados com `1` são interligados internamente
Terminais 2 (Três furos marcados com `2`)	Entrada de Teste	Canal de Medição 2	Todos os pinos rotulados com `2` são interligados internamente
Terminais 3 (Três furos marcados com `3`)	Entrada de Teste	Canal de Medição 3	Todos os pinos rotulados com `3` são interligados internamente
Terminais K - A - A (Linha inferior direita)	Entrada Zener	Teste Zener (0,01V a 30V)	`K` = Cátodo (faixa preta), `A` = Ânodo do diodo
Receptor IR (Janela frontal ao lado do display)	Sensor Óptico	Receptor Infravermelho	Decodifica protocolos de controles remotos NEC
Botão START	Tecla Multifunção	Ligar / Iniciar Teste / Desligar	Toque curto liga e mede; toque longo desliga
Porta Micro-USB	Conector 5V DC	Entrada de Carregamento	Conectar a qualquer carregador padrão 5V
LED Indicador de Carga	LED Bicolor	Indicador de Bateria	Vermelho: carregando / Verde: carga completa

Como fazer a ligação

Requisitos de instalação e alimentação

Alimentação e Recarga: Antes do primeiro uso, conecte o aparelho a uma porta USB de 5V utilizando o cabo Micro-USB fornecido até que o LED indicador mude de vermelho para verde.
Uso do Soquete ZIF: Levante a alavanca lateral do soquete ZIF, insira os terminais do componente nos pinos correspondentes e abaixe a alavanca para travar o contato mecânico.
Uso de Garras Jacaré Auxiliares: Para componentes com terminais curtos, componentes SMD ou conexões externas, utilize o cabo adaptador de 3 pontas inserido nos orifícios 1, 2 e 3 do soquete ZIF.

Diagrama de ligação elétrica

A conexão de qualquer componente de 2 terminais (como resistores, capacitores, indutores e diodos) deve ser feita obrigatoriamente entre dois números distintos do soquete ZIF (por exemplo: entre o pino 1 e o pino 2, ou entre o pino 1 e o pino 3). Conectar os dois terminais do mesmo componente em pinos de mesmo número (ex.: 1 e 1) causará erro de leitura.

Para componentes de 3 terminais (como transistores BJT, MOSFETs, reguladores e SCRs), conecte um terminal em cada número: pino 1, pino 2 e pino 3.

Tabela de conexões dos terminais

Componente a ser Testado	Quantidade de Terminais	Pinos Recomendados no Soquete	Observação de Conexão
Resistor / Potenciômetro	2 ou 3	Pinos `1` e `2` (ou `1`, `2` e `3`)	Sem polaridade definida
Capacitor (Eletrolítico / Cerâmico / Filme)	2	Pinos `1` e `2` (ou `1` e `3`)	Descarregar antes de inserir
Indutor / Bobina / Choque	2	Pinos `1` e `2`	Sem polaridade
Diodo Retificador / LED / Schottky	2	Pinos `1` e `2`	O display identificará Ânodo (A) e Cátodo (K)
Transistor BJT (NPN ou PNP)	3	Pinos `1`, `2` e `3`	Posição livre; o testador identifica Base, Coletor e Emissor
Transistor MOSFET (Canal N ou P)	3	Pinos `1`, `2` e `3`	O testador identifica Gate, Dreno e Source
Tiristor (SCR) / Triac	3	Pinos `1`, `2` e `3`	Suporta correntes de disparo $I_{GT} < 6\text{ mA}$
Diodo Zener de Alta Tensão (até 30V)	2	Bornes `K` e `A`	Conecte o Cátodo (K) no terminal `K` e Ânodo no `A`
Bateria / Pilha (0,1V a 4,5V DC)	2	Pinos `K` (+) e `A` (-)	Mede a tensão real em circuito aberto

Cuidados e observações de segurança

⛔ Perigo: NUNCA conecte capacitores carregados ao testador! A tensão residual armazenada em capacitores eletrolíticos ou de filme descarregará diretamente nos conversores analógicos do microcontrolador interno, inutilizando o aparelho permanentemente. Sempre descarregue o capacitor com um resistor de $1\text{ k}\Omega / 5\text{ W}$ ou curto-circuitando seus terminais com ferramenta isolada antes do teste.

⚠️ Atenção: Nunca tente medir componentes instalados diretamente em placas de circuito que estejam energizadas. Desconecte a alimentação da placa e retire ao menos um terminal do componente para medição isolada.

💡 Dica: Para componentes sensíveis à eletricidade estática (como MOSFETs de canal sensível), evite tocar diretamente nos pinos metálicos durante a inserção no soquete ZIF.

Como usar

Guia de operação passo a passo

Passo 1: Inicialização e Teste Rápido

Insira o componente no soquete ZIF com a alavanca levantada.
Abaixe a alavanca lateral para travar os terminais.
Pressione brevemente o botão [START] (~10 ms).
O display TFT acenderá com uma animação de leitura e, em cerca de 2 segundos, exibirá o símbolo gráfico do componente e seus valores elétricos.
Para desligar manualmente, mantenha pressionado o botão [START] por mais de 1,5 segundos (ou aguarde o desligamento automático por inatividade).

Passo 2: Procedimento de Calibração (Autoteste)

Recomenda-se realizar a calibração antes da primeira utilização do LCR-TC2 ou periodicamente para garantir máxima exatidão nas leituras de baixas resistências e indutâncias:

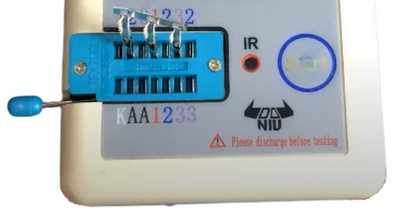

Procedimento de autoteste e calibração do testador de componentes

Curto-circuitar os Pinos de Teste: Insira um fio de cobre ou o jumper de calibração conectando simultaneamente os pinos 1, 2 e 3 do soquete ZIF e feche a trava.
Iniciar Calibraçāo: Pressione brevemente o botão [START]. O testador identificará o modo de autocalibração (Self-test mode) e iniciará uma barra de progresso percentual.
Isolar os Pinos: Quando o display atingir aproximadamente 22% a 38% e exibir a mensagem de aviso solicitando o isolamento das pontas (Isolate Probe!), abra a alavanca do soquete e remova o jumper de curto-circuito.
Inserir Capacitor de Calibração (se solicitado): Caso o sistema solicite a medição de referência de capacitância, insira um capacitor de filme de boa qualidade (valor $\ge 100\text{ nF}$ ) entre os pinos 1 e 3.
Conclusão: O medidor concluirá a contagem até 100% e exibirá uma tela de confirmação, salvando os novos parâmetros de calibração na memória interna não volátil.

Modos de operação e ajustes

Interpretação das Leituras no Display Gráfico

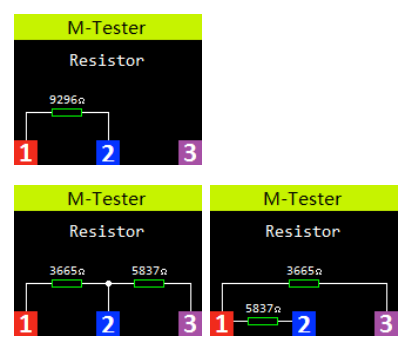

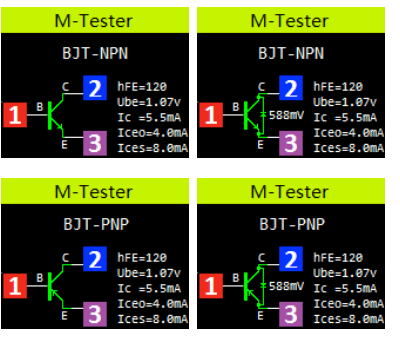

Leitura de transistor bipolar NPN no display do testador

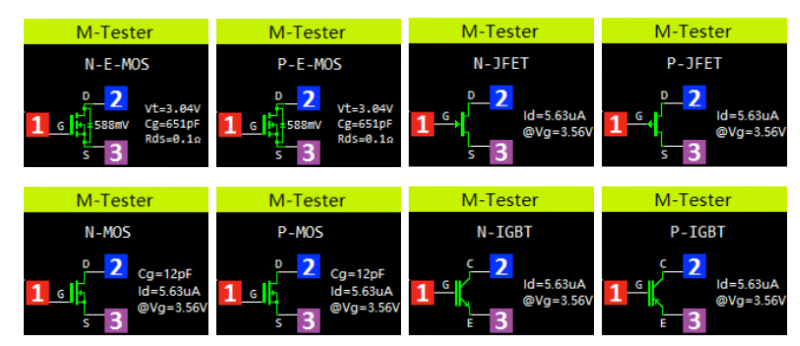

Leitura de transistor MOSFET canal N com diodo de proteção

Leitura de capacitor com capacitância, ESR e Vloss

Leitura de indutor com indutância e resistência ôhmica

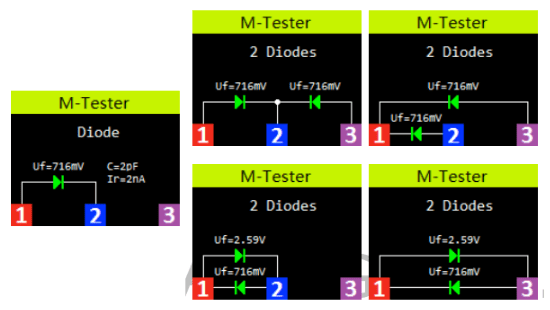

Leitura de diodo retificador com tensão direta Vf

Leitura de tiristor com identificação de ânodo, cátodo e gate

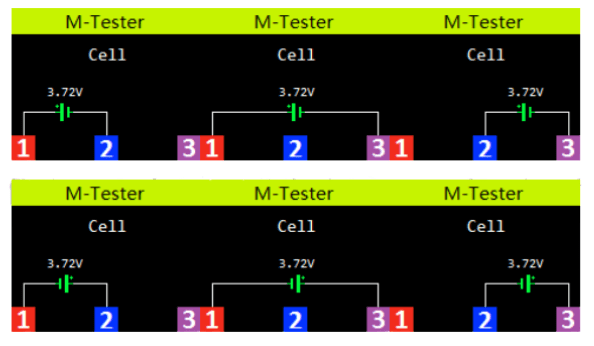

Leitura de tensão de bateria nos terminais de teste

Parâmetro Exibido	Significado Elétrico	Importância Prática
$h_{FE}$ (ou $\beta$ )	Ganho de corrente contínua do transistor BJT	Permite casar transistores para amplificadores de áudio
$U_{be}$ / $V_f$	Tensão de limiar base-emissor / Tensão direta de condução	Identifica se o semicondutor é de Silício (~0,7V), Germânio (~0,3V) ou LED
$I_c$ / $I_e$	Corrente de teste aplicada durante a medição	Mostra o ponto de polarização do teste
$V_{th}$ / $V_t$	Tensão de limiar de condução do Gate (MOSFET)	Essencial para saber se o MOSFET aciona com nível lógico 3,3V/5V
$C_g$	Capacitância parasita de entrada do Gate	Útil para dimensionar circuitos drivers de comutação rápida
$ESR$	Equivalent Series Resistance (Resistência Série Equivalente)	Valores altos de ESR indicam capacitor eletrolítico degradado
$V_{loss}$	Porcentagem de perda de tensão do capacitor	Indica corrente de fuga excessiva no dielétrico
$R$ (no indutor)	Resistência ôhmica da fiação da bobina	Permite avaliar perdas por aquecimento em indutores de potência

Exemplos práticos de uso

Exemplo 1: Teste e Identificação de Transistores BJT

Ao inserir um transistor (como um BC548 ou TIP41C) em qualquer combinação nos pinos 1, 2 e 3:

O LCR-TC2 detectará automaticamente se a estrutura é NPN ou PNP.
Mostrará a pinagem correspondente aos números do soquete (exemplo: 1=E, 2=B, 3=C).
Exibirá o ganho $h_{FE}$ e a tensão $U_{be}$ . Se houver diodo de proteção embutido entre coletor e emissor, o símbolo do diodo será renderizado na tela.

Exemplo 2: Teste de Diodo Zener na Área K-A

Para verificar a tensão de zener de um componente cuja serigrafia esteja apagada:

Insira o cátodo (terminal com a faixa preta/prata) no furo K.
Insira o ânodo no furo A.
Trave o soquete e pressione [START].
O testador aplicará uma rampa de alta tensão controlada e exibirá a tensão de ruptura real ( $V_z$ ) na faixa de 0,01V a 30V.

Exemplo 3: Decodificação de Controles Remotos Infravermelhos (IR)

Para checar o funcionamento e extrair os códigos de um controle remoto IR:

Com o LCR-TC2 ligado, aponte o controle remoto para o receptor frontal IR (a uma distância de 5 a 10 cm).
Pressione qualquer tecla do controle remoto.
O display exibirá instantaneamente a forma de onda do pulso óptico, o código do fabricante (UserCode) e o código hexadecimal da tecla pressionada (DataCode), facilitando a programação de projetos com Arduino e ESP32.

Resolução de Problemas Frequentes (FAQ)

Sintoma	Causa Mais Provável	Solução Recomendada
Mensagem “No, unknown, or damaged part”	Componente aberto, terminais mal inseridos ou componente não suportado.	Verifique se a trava do soquete ZIF está fechada e se os terminais estão em números diferentes (1-2, 1-3 ou 2-3).
Aparelho não liga ao pressionar START	Bateria interna descarregada.	Conecte o cabo Micro-USB e deixe carregar por 1 a 2 horas até o LED ficar verde.
Leitura de capacitores com valor muito divergente	Falta de calibração ou capacitor com alta corrente de fuga.	Execute o procedimento de calibração (autoteste com curto nos pinos 1-2-3).
Display travado ou tela congelada	Ruído estático ou microcontrolador travado.	Conecte o cabo de carga Micro-USB para reiniciar o circuito de gerenciamento de energia.

Conclusão

Este manual abordou de forma completa o Testador de Componentes Eletrônicos LCR-TC2, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: ampla capacidade de medição de semicondutores, resistores de até 50 MΩ, indutores até 20 H, capacitores com análise de ESR e diodos Zener de até 30V alimentado por bateria de lítio recarregável;
Descrição e pinout: soquete ZIF de 14 pinos com áreas dedicadas de medição (1-2-3 e K-A), sensor receptor IR frontal e display TFT gráfico colorido de alto contraste;
Como fazer a ligação: regras claras de posicionamento em pinos distintos no soquete ZIF e precauções indispensáveis de descarga de capacitores;
Como usar: etapas passo a passo para o processo de calibração automática, teste de transistores, verificação de capacitores degradados e decodificação de controles remotos infravermelhos.

Com grande facilidade de operação e precisão nas leituras, o LCR-TC2 é o companheiro perfeito para qualquer bancada de eletrônica e robótica, proporcionando agilidade e confiabilidade em diagnósticos e montagens de circuitos.
