Controlador de Umidade do Solo Duplo STC-3030: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Controlador de Umidade do Solo Duplo STC-3030 (código SKU RB1474), abrangendo o mapeamento completo de sua borneira traseira de 10 terminais, a parametrização de histerese e o dimensionamento elétrico para válvulas solenoides e motobombas de irrigação. Se desejar adquirir este produto, clique aqui.

Desenvolvido como guia técnico de bancada e campo para produtores agrícolas, técnicos em agropecuária, projetistas de automação e integradores de cultivo protegido, este documento organiza em sequência lógica o princípio de medição condutiva no substrato, as especificações elétricas nominais, o esquema de ligação dos contatos secos em redes de $110\,\text{VCA}$ a $220\,\text{VCA}$ e o passo a passo de calibração e programação. Ao final da leitura, o operador estará apto a automatizar com segurança duas zonas distintas de irrigação em estufas, viveiros ou canteiros comerciais utilizando um único módulo de painel.

Descrição geral do produto

O que é o Controlador STC-3030?

O STC-3030 é um controlador digital microcontrolado de duplo canal projetado especificamente para o monitoramento contínuo e o controle autônomo do teor de umidade do solo em duas áreas independentes. Construído em gabinete industrial compacto de plástico ABS antichamas no padrão internacional de embutir em painel ( $75 \times 34{,}5 \times 85\,\text{mm}$ ), o instrumento integra dois visores numéricos de LED (Light-Emitting Diode) de 7 segmentos dispostos lado a lado — vermelho para o Canal 1 (Zona A) e azul para o Canal 2 (Zona B) — acompanhados de indicadores luminosos de acionamento (Out) e teclado frontal de parametrização.

O equipamento acompanha duas sondas de inserção em solo com hastes bimetálicas paralelas em aço inoxidável anticorrosivo, cabeçote injetado vedado contra umidade e cabos flexíveis de $1\,\text{m}$ de comprimento. Internamente, dispõe de dois relés eletromecânicos independentes com saída por contato seco normalmente aberto (NA) dimensionados para até $10\,\text{A} / 240\,\text{VCA}$ ( $1500\,\text{W}$ ), além de memória não volátil EEPROM (Electrically Erasable Programmable Read-Only Memory), que retém todos os parâmetros configurados mesmo após interrupções no fornecimento de energia elétrica. Por ser um controlador dedicado de malha fechada, opera de modo 100% autônomo, dispensando placas externas, computadores ou programação em linguagens de código.

Para que serve?

Irrigação setorizada de duas zonas agrícolas independentes — controla simultaneamente dois canteiros, bancadas hidropônicas com substrato ou estufas com exigências hídricas distintas (por exemplo, setor de germinação de mudas no Canal 1 e setor de plantas adultas no Canal 2);
Acionamento direto de válvulas solenoides e bombas de recalque — comuta bombas submersas, bombas periféricas de baixa potência ou eletroválvulas hidráulicas de $12\,\text{VCC}$ , $24\,\text{VCC}$ , $110\,\text{VCA}$ ou $220\,\text{VCA}$ através de seus dois contatos secos isolados;
Conservação de recursos hídricos e fertirrigação controlada — impede a lixiviação de nutrientes do substrato e elimina o desperdício de água causado por temporizadores horários fixos que ignoram a umidade real retida na zona radicular;
Prevenção de estresse hídrico e podridão radicular — mantém a umidade volumétrica relativa dentro da janela agronômica estrita de cada cultivar, evitando tanto o murchamento por déficit hídrico quanto a hipóxia radicular por encharcamento.

Por que devo usar?

Dupla malha de controle em gabinete único — substitui dois controladores individuais de painel (como dois módulos STC-3029), reduzindo pela metade a furação em quadros de comando, o cabeamento de alimentação e o custo de instalação;
Leitura simultânea com diferenciação cromática — permite inspecionar instantaneamente a umidade percentual do Setor 1 (display vermelho à esquerda) e do Setor 2 (display azul à direita) sem pressionar teclas de alternância;
Isolamento galvânico nos contatos de saída — como os bornes 7–8 e 9–10 são contatos secos puros, o STC-3030 pode ser alimentado em $110/\!220\,\text{VCA}$ enquanto chaveia, por exemplo, uma válvula solenoide de $24\,\text{VCC}$ no Canal 1 e uma bomba de $220\,\text{VCA}$ no Canal 2;
Compensação de substrato e proteção hidráulica — incorpora ajuste fino de calibração (offset) para adequar a leitura à condutividade específica de turfa, fibra de coco, terra vegetal ou solo argiloso, além de temporizador de retardo na partida dos relés.

Quando devo usar?

O controlador duplo STC-3030 é a solução técnica recomendada quando:

A estufa, viveiro ou plantação possui dois setores com taxas de evapotranspiração diferentes (como áreas de sol pleno versus meia-sombra, ou espécies com demandas hídricas distintas);
Deseja-se automação direta em quadro elétrico com alimentação bivolt automática ( $110\,\text{VCA}$ a $220\,\text{VCA}$ ) e visualização local contínua em painel;
Cada carga acionada diretamente consome corrente nominal de até $10\,\text{A}$ puramente resistivos (até $1500\,\text{W}$ ) ou até $3\,\text{A}$ em regime indutivo leve, ou quando o relé atua sobre a bobina de uma chave contatora auxiliar para bombas de maior porte.

Não é a escolha adequada quando:

O processo requer medição da umidade relativa do ar atmosférico em vez de umidade do solo (para climatização aérea de temperatura e umidade, utilize os modelos STC-3028 ou SHT-2000);
Existe apenas um único ponto de medição sem previsão de expansão (nesse caso, o controlador simples STC-3029 atende com menor número de conexões);
O projeto exige telemetria em nuvem, gráficos históricos via Wi-Fi ou integração nativa por barramento industrial Modbus RTU.

Como funciona o controle de umidade do solo

O princípio físico de medição do STC-3030 baseia-se na condutividade elétrica aparente do substrato úmido entre as duas hastes paralelas de aço inoxidável de cada sonda. Em solo seco, a ausência de filme aquoso iônico entre os eletrodos resulta em elevada resistência elétrica ( $R_{\text{solo}} \to \infty$ ), interpretada pelo conversor analógico-digital interno como $0\%$ de umidade. À medida que a água penetra nos poros do solo e dissolve sais minerais, a resistência entre as hastes diminui proporcionalmente, elevando a leitura percentual exibida no visor até o fundo de escala de $100\%$ .

Para evitar que pequenas flutuações na infiltração da água provoquem chaveamentos rápidos e destrutivos (chattering) sobre bombas e válvulas solenoides, o algoritmo opera por controle on-off com banda de histerese ( $\Delta U$ ). Na arquitetura padrão de umidificação/irrigação com ajuste por ponto alvo ( $U_{\text{alvo}}$ ) e diferencial de retorno ( $F_0 = \Delta U$ ), o relé de cada canal obedece às equações de comutação abaixo:

U_{\text{ligar}} = U_{\text{alvo}} - \Delta U

U_{\text{desligar}} = U_{\text{alvo}}

Quando a umidade medida na sonda do respectivo canal cai até atingir ou ficar abaixo de $U_{\text{ligar}}$ , o microcontrolador aguarda o tempo de retardo de proteção configurado e fecha o contato normalmente aberto (NA) do relé correspondente, iniciando a irrigação. O relé permanece atracado de forma contínua enquanto a água se difunde pelo solo até que a leitura atinja $U_{\text{desligar}}$ , instante em que o contato abre e interrompe o fluxo hidráulico. Nas revisões de firmware com ajuste direto de limiar inferior e superior no frontal, a largura da banda de histerese equivale diretamente à diferença algébrica entre o ponto de parada ( $U_{\text{parada}}$ ) e o ponto de início ( $U_{\text{início}}$ ):

\Delta U = U_{\text{parada}} - U_{\text{início}}

Especificações técnicas

Principais especificações

A tabela a seguir reúne os parâmetros elétricos, mecânicos e construtivos oficiais do Controlador de Umidade do Solo Duplo STC-3030 (SKU RB1474):

Parâmetro Técnico	Especificação	Unidade / Condição
Modelo Comercial	STC-3030 (Duplo Canal de Solo)	SKU RB1474
Tensão de Alimentação Nominal	$110\,\text{VCA}$ a $220\,\text{VCA} \pm 10\%$	Bivolt automático ( $50/60\,\text{Hz}$ )
Consumo Interno de Potência	$< 3{,}0$	$\text{W}$
Faixa de Medição e Controle	$0\%$ a $100\%$	$\text{UR}$ (Umidade do solo)
Resolução de Exibição	$1\%$ (ou $0{,}1\%$ conforme escala decimal do visor)	$\text{UR}$
Precisão de Medição	$\pm 1\%$	$\text{UR}$ (após calibração no substrato)
Canais de Leitura Independentes	$2$ canais isolados (Zona 1 / Vermelho e Zona 2 / Azul)	Amostragem simultânea
Sensores Inclusos	$2\times$ Sondas duplas de inserção em solo em aço inox	Cabo padrão de $1{,}0\,\text{m}$
Expansão Máxima do Cabo da Sonda	Até $20{,}0$	$\text{m}$ (cabo blindado $2 \times 0{,}5\,\text{mm}^2$ )
Saídas de Comando	$2\times$ Relés eletromecânicos independentes SPST-NO	Contato seco normalmente aberto
Capacidade Nominal de Contato	$10\,\text{A} / 240\,\text{VCA}$ (por saída, carga resistiva)	Máx. $3\,\text{A}$ para carga indutiva direta
Potência Nominal de Saída	$1500$	$\text{W}$ (em $220\,\text{VCA}$ resistivo)
Retenção de Dados	Memória EEPROM integrada	Preserva ajustes sem energia
Material do Gabinete	Plástico ABS cinza industrial antichamas	Grau retardante de chamas V-0
Temperatura Ambiente de Operação	$0\,\text{°C}$ a $+60\,\text{°C}$	$20\%$ a $85\%$ UR (sem condensação no painel)
Dimensões Externas do Módulo	$75{,}0 \times 34{,}5 \times 85{,}0$	$\text{mm}$ ( $L \times A \times P$ )
Dimensões do Recorte de Painel	$71{,}0 \times 29{,}0$	$\text{mm}$ ( $L \times A$ )

Parâmetros de configuração

Na versão comercializada com interface frontal de 4 teclas funcionais (S, ▲, ▼ e ⏻), o STC-3030 organiza seus ajustes internos nos códigos F0 a F4, acessados mantendo a tecla S pressionada por $3\,\text{s}$ :

Código	Função do Parâmetro	Faixa de Ajuste	Valor de Fábrica	Descrição Técnica
Set 1	Umidade alvo do Canal 1 (Visor Vermelho)	$0\%$ a $100\%$	$50\%$	Limiar superior de desligamento da irrigação na Zona 1 (acesso rápido com 1 toque em `S`).
Set 2	Umidade alvo do Canal 2 (Visor Azul)	$0\%$ a $100\%$	$50\%$	Limiar superior de desligamento da irrigação na Zona 2 (acesso rápido com 2 toques em `S`).
F0	Diferencial de retorno (Histerese $\Delta U$ )	$1\%$ a $30\%$	$10\%$ (ou $2\%$ )	Queda percentual abaixo do valor alvo necessária para reativar o relé de irrigação.
F1	Calibração de leitura do sensor (Offset)	$-30\%$ a $+30\%$	$0\%$	Soma ou subtrai um fator de correção percentual para compensar a salinidade/textura do solo.
F2	Alarme de umidade máxima (Solo encharcado)	$0\%$ a $100\%$	$100\%$	Aciona o alerta sonoro (buzzer) caso a leitura alcance ou supere o teto crítico configurado.
F3	Alarme de umidade mínima (Solo seco crítico)	$0\%$ a $100\%$	$0\%$ (Inativo)	Aciona o alerta sonoro caso a umidade caia abaixo do patamar mínimo de segurança ( $0\%$ desativa).
F4	Atraso de acionamento da saída (Delay)	$0$ a $10\,\text{min}$	$0\,\text{min}$	Tempo de espera antes de atracar o relé após atingir a condição de rega, protegendo motobombas.

💡 Dica: caso o seu lote do STC-3030 possua o painel frontal alternativo com 4 setas dedicadas (▲1, ▼1, ▲2, ▼2), os pontos de ligar e desligar são definidos diretamente nas setas de cada canal, e o menu avançado (mantendo ▲1 + ▲2 pressionados por $3\,\text{s}$ ) exibe os códigos equivalentes P0 (retardo Relé 1: $0$ a $60\,\text{min}$ ), P1 (retardo Relé 2: $0$ a $60\,\text{min}$ ), P2 (alarme de alta: $1\%$ a $99\%$ ) e P3 (alarme de baixa: $0\%$ a $99\%$ ).

Faixa de medição e precisão

Canal / Zona Monitorada	Grandeza Física	Faixa Operacional	Resolução	Precisão Nominal
Canal 1 (Display Esquerdo Vermelho)	Teor relativo de água no solo (Sonda 1)	$0\%$ a $100\%$ UR	$1\%$ UR (ou $0{,}1\%$ )	$\pm 1\%$ UR
Canal 2 (Display Direito Azul)	Teor relativo de água no solo (Sonda 2)	$0\%$ a $100\%$ UR	$1\%$ UR (ou $0{,}1\%$ )	$\pm 1\%$ UR

Método de ligação

Requisitos de instalação

Para executar uma montagem segura em quadro de comando ou caixa estanque de proteção (IP65 recomendada quando instalada no interior úmido da estufa), observe os requisitos elétricos abaixo:

Alimentação compatível: verifique na etiqueta superior da carcaça a faixa exata de entrada (AC 110–220V no modelo SKU RB1474) antes de energizar os bornes 1 e 2;
Dimensionamento de condutores: utilize cabos flexíveis de cobre com seção mínima de $1{,}5\,\text{mm}^2$ (isolação $750\,\text{V}$ ) para o circuito de força e terminais tubulares prensados (ilhós) para evitar fios desfiados nos bornes de parafuso;
Proteção termomagnética: instale um disjuntor monopolar ou bipolar compatível ( $6\,\text{A}$ a $10\,\text{A}$ , curva C) e dispositivo DR (Diferencial Residual de $30\,\text{mA}$ ) a montante do circuito, visto que sistemas de irrigação operam em ambientes molhados;
Acionamento indireto para bombas pesadas: para motobombas centrífugas ou submersas com potência superior a $1/2\,\text{CV}$ (ou corrente nominal indutiva acima de $3\,\text{A}$ ), intercale obrigatoriamente uma chave contatora comandada pela saída do STC-3030.

Diagrama de ligação

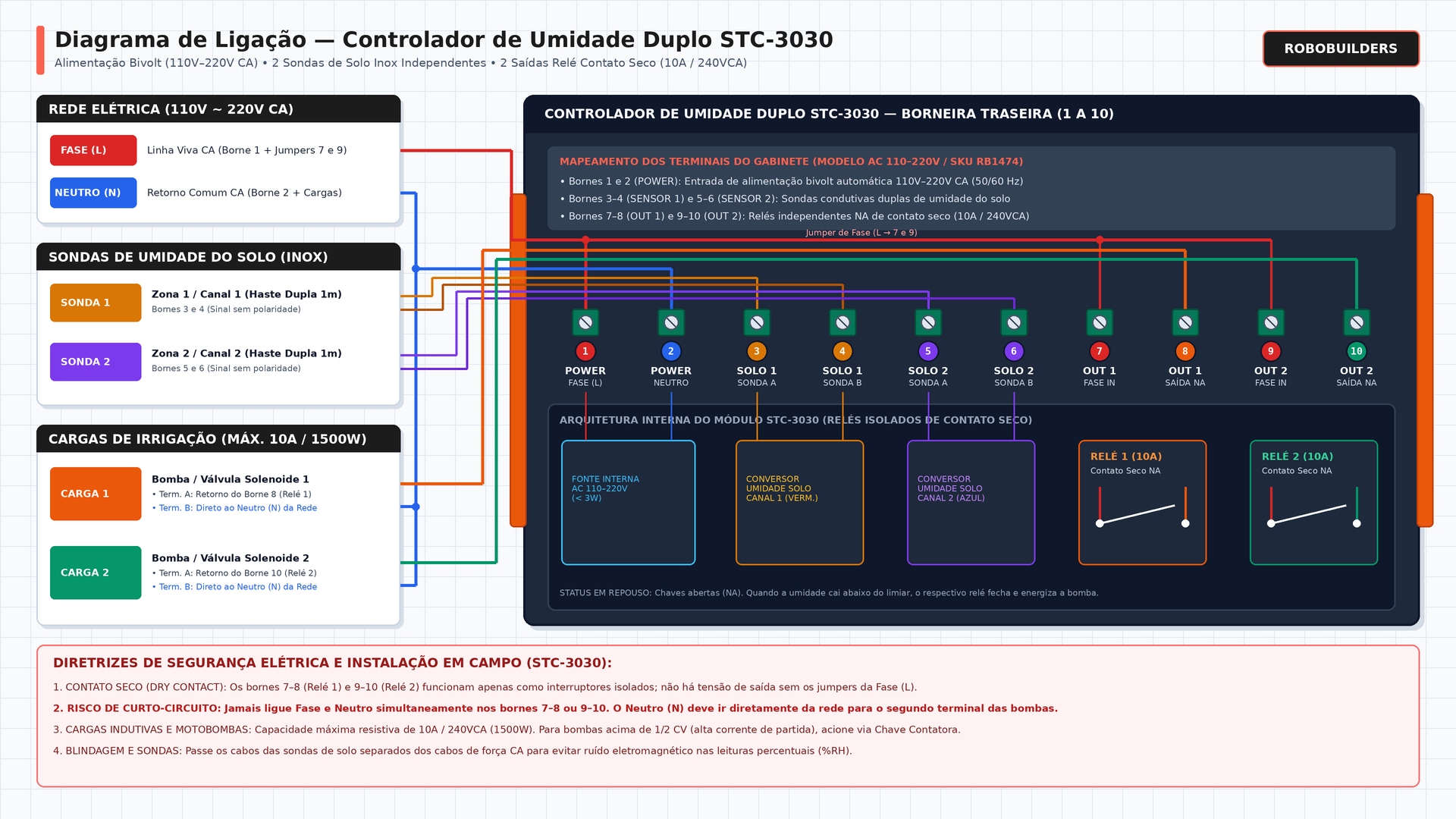

O diagrama esquemático a seguir apresenta a interligação padronizada da borneira traseira de 10 terminais do Controlador de Umidade Duplo STC-3030 alimentado pela rede bivolt ( $110\,\text{VCA}$ / $220\,\text{VCA}$ ), ilustrando as duas sondas condutivas independentes e o chaveamento de duas cargas hidráulicas por meio de jumpers de Fase nos contatos secos:

Diagrama de ligação elétrica do Controlador de Umidade do Solo Duplo STC-3030

Os relés internos OUT 1 (bornes 7 e 8) e OUT 2 (bornes 9 e 10) operam estritamente como interruptores mecânicos isolados (contatos secos) — ou seja, não fornecem tensão elétrica própria em seus terminais. Quando as cargas (bombas ou solenoides) operam na mesma tensão da rede que alimenta o controlador ( $110\,\text{VCA}$ ou $220\,\text{VCA}$ ), deriva-se um jumper do condutor Fase (L) do borne 1 para os bornes de entrada 7 e 9. Caso deseje acionar eletroválvulas de $12\,\text{VCC}$ ou $24\,\text{VCC}$ , basta remover os jumpers da rede CA e fazer passar o polo positivo ( $+12\,\text{V}$ ou $+24\,\text{V}$ ) da fonte externa pelos bornes 7–8 e 9–10, mantendo o circuito de baixa tensão 100% isolado da rede alternada.

Conexão de sensores e cargas

A borneira traseira do STC-3030 é numerada sequencialmente da esquerda para a direita, do terminal 1 ao 10. Confira o mapeamento individual de cada pino (Pinout) na tabela abaixo:

Borne	Serigrafia no Gabinete	Função Elétrica	Natureza do Sinal / Polaridade
1	`Power` (L)	Entrada de alimentação elétrica (Fase)	Rede $110\text{–}220\,\text{VCA}$ ( $50/60\,\text{Hz}$ )
2	`Power` (N)	Entrada de alimentação elétrica (Neutro)	Rede $110\text{–}220\,\text{VCA}$ ( $50/60\,\text{Hz}$ )
3	`Sensor 1` (A)	Entrada da Sonda de Umidade do Solo 1	Sinal analógico condutivo (sem polaridade)
4	`Sensor 1` (B)	Retorno de referência da Sonda de Solo 1	Sinal analógico condutivo (sem polaridade)
5	`Sensor 2` (A)	Entrada da Sonda de Umidade do Solo 2	Sinal analógico condutivo (sem polaridade)
6	`Sensor 2` (B)	Retorno de referência da Sonda de Solo 2	Sinal analógico condutivo (sem polaridade)
7	`Out 1` (COM)	Entrada comum da chave do Relé 1	Contato seco isolado (recebe Fase ou $+V$ da Carga 1)
8	`Out 1` (NO)	Saída normalmente aberta do Relé 1	Contato seco comutado ( $10\,\text{A}$ máx. $\to$ Carga 1)
9	`Out 2` (COM)	Entrada comum da chave do Relé 2	Contato seco isolado (recebe Fase ou $+V$ da Carga 2)
10	`Out 2` (NO)	Saída normalmente aberta do Relé 2	Contato seco comutado ( $10\,\text{A}$ máx. $\to$ Carga 2)

Para conferência rápida na montagem do painel em rede CA unificada, siga a tabela de fiação ponto a ponto (Origem $\to$ Destino):

Terminal de Origem	Terminal de Destino	Cor Sugerida (NBR 5410)	Função no Circuito
Rede AC — Fase (L)	Borne 1 do STC-3030	Vermelho / Preto	Energização primária do controlador bivolt
Rede AC — Neutro (N)	Borne 2 do STC-3030	Azul Claro	Retorno neutro da fonte interna do módulo
Sonda de Solo 1 (Fios 1 e 2)	Bornes 3 e 4 do STC-3030	Preto (par original)	Leitura de umidade da Zona 1 (visível no display vermelho)
Sonda de Solo 2 (Fios 1 e 2)	Bornes 5 e 6 do STC-3030	Preto (par original)	Leitura de umidade da Zona 2 (visível no display azul)
Jumper derivado do Borne 1 (L)	Borne 7 e Borne 9	Vermelho	Alimenta os polos comuns dos contatos secos 1 e 2
Borne 8 (Saída Relé 1)	Terminal A da Bomba / Solenoide 1	Laranja	Fase chaveada que aciona a irrigação da Zona 1
Borne 10 (Saída Relé 2)	Terminal A da Bomba / Solenoide 2	Verde (retorno) / Cinza	Fase chaveada que aciona a irrigação da Zona 2
Rede AC — Neutro (N)	Terminal B das Cargas 1 e 2	Azul Claro	Retorno comum ligado direto às cargas (não passa pelo relé)

Observações de segurança elétrica

⚠️ Atenção: desligue integralmente o disjuntor de alimentação e confirme a ausência de tensão com multímetro ou chave de teste antes de inserir ou reapertar qualquer condutor na borneira do STC-3030.

⛔ Perigo: jamais conecte Fase e Neutro simultaneamente nos bornes de um mesmo relé (7 e 8, ou 9 e 10). Como o relé é uma chave simples em série, o fechamento do contato provocará curto-circuito franco imediato entre Fase e Neutro, destruindo as trilhas internas da placa e desarmando a proteção do quadro.

⚠️ Atenção: motores elétricos de bombas d’água apresentam corrente de partida (inrush current) equivalente a $4$ a $7$ vezes a sua corrente nominal de regime:

I_{\text{partida}} \approx 5 \times I_{\text{nominal}}

Embora o contato suporte $10\,\text{A}$ em carga puramente resistiva ( $P = V \times I \implies 1500\,\text{W}$ nominais de segurança em $220\,\text{VCA}$ ), o arco elétrico gerado na abertura de motores indutivos pesados desgasta prematuramente as pastilhas de prata do relé. Acima de $1/2\,\text{CV}$ ( $370\,\text{W}$ ), utilize obrigatoriamente contatora auxiliar e filtro snubber RC em paralelo com a bobina.

💡 Dica: posicione as hastes de aço inox verticalmente na região ativa das raízes (entre $5\,\text{cm}$ e $15\,\text{cm}$ de profundidade), compactando levemente a terra ao redor das hastes para eliminar bolsas de ar que causam leituras falsamente baixas. Mantenha os cabos das sondas afastados de cabos de força CA para evitar indução eletromagnética.

Como fazer a programação

Sinais do display

A interface homem-máquina (IHM) frontal do STC-3030 fornece diagnóstico imediato de ambos os canais:

Display Esquerdo (LED Vermelho): indica continuamente em tempo real a umidade percentual medida pela Sonda 1 (Zona 1), além de exibir os códigos de menu (F0–F4) durante a configuração;
Display Direito (LED Azul): indica continuamente em tempo real a umidade percentual medida pela Sonda 2 (Zona 2), além de exibir o valor numérico do parâmetro em edição;
LED Out Esquerdo (Verde/Vermelho): acende quando o Relé 1 (bornes 7–8) está fechado, confirmando que a irrigação da Zona 1 está ativa;
LED Out Direito (Verde/Vermelho): acende quando o Relé 2 (bornes 9–10) está fechado, confirmando que a irrigação da Zona 2 está ativa;
LED Out Piscando: informa que o canal atingiu a condição de acionamento, mas está cumprindo a contagem regressiva de proteção de partida (F4 / P0–P1);
Código LLL ou 00.0 fixo em solo úmido: circuito aberto na sonda (cabo rompido, conector mal preso nos bornes 3–4 / 5–6 ou hastes fora do solo);
Código HHH: curto-circuito metálico direto entre as duas hastes de inox da sonda ou sobreumidade com alarme ativo;
Código 888: confirmação visual de reinicialização aos padrões de fábrica (Factory Reset).

Modo normal

Siga o procedimento abaixo para ajustar os valores de umidade alvo de cada zona e o diferencial de histerese na interface padrão com tecla S:

Ligar ou colocar em espera (Standby):
- Com o controlador alimentado, mantenha a tecla ⏻ (Power) pressionada por $3\,\text{s}$ caso o visor esteja apagado em modo de espera;
Definir a umidade alvo do Canal 1 (Zona 1 — Visor Vermelho):
- Pressione brevemente 1 vez a tecla S — o display vermelho começará a piscar exibindo o ponto alvo atual da Zona 1;
- Utilize as teclas ▲ (aumentar) e ▼ (diminuir) para ajustar a porcentagem desejada de desligamento da irrigação (por exemplo, $60\%$ );
Definir a umidade alvo do Canal 2 (Zona 2 — Visor Azul):
- Pressione novamente a tecla S — o display azul começará a piscar exibindo o ponto alvo atual da Zona 2;
- Utilize as teclas ▲ e ▼ para ajustar a porcentagem desejada para a segunda área (por exemplo, $45\%$ );
- Pressione ⏻ brevemente ou aguarde $5\,\text{s}$ sem tocar nas teclas para gravar ambos os pontos na EEPROM;
Configurar a histerese e parâmetros avançados (F0 a F4):
- Mantenha a tecla S pressionada por $3\,\text{s}$ até surgir F0 no visor;
- Utilize ▲ ou ▼ para navegar até o parâmetro desejado (F0 para diferencial de histerese);
- Mantenha ou toque em S para habilitar a edição do valor e ajuste-o com ▲ / ▼;
- Confirme com um toque rápido em ⏻ ou aguarde $10\,\text{s}$ para salvamento automático e retorno à tela de operação.

(Na revisão de painel com 4 setas ▲1, ▼1, ▲2, ▼2, mantenha ▲1 pressionado por $3\,\text{s}$ para ajustar a umidade de ligar do Canal 1 com ▲1/▼1, e mantenha ▼1 pressionado por $3\,\text{s}$ para ajustar a umidade de desligar do Canal 1; repita o mesmo processo em ▲2 e ▼2 para o Canal 2).

Modo temporizado

Em sistemas hidráulicos pressurizados ou abastecidos por poços e cisternas, a infiltração da água até a profundidade da sonda não ocorre instantaneamente: há um atraso natural de transporte hidráulico no solo. Além disso, quedas rápidas de energia não devem religar bombas centrífugas sob golpe de aríete. Para configurar a temporização de retardo na partida:

Pressione e segure a tecla S por $3\,\text{s}$ até entrar no menu de funções;
Navegue com as setas até o parâmetro F4 (ou acesse P0 e P1 segurando ▲1 + ▲2 na versão de 4 setas);
Ajuste o tempo de retardo entre $1\,\text{min}$ e $10\,\text{min}$ (recomenda-se de $1$ a $3\,\text{min}$ para bombas d’água e válvulas solenoides);
Pressione ⏻ ou aguarde a gravação automática. Sempre que a umidade cair para o limiar de irrigação, o LED Out piscará durante o intervalo programado antes de atracar efetivamente o relé.

Ajuste fino e calibração

Diferentes meios de cultivo (fibra de coco, substrato orgânico adubado com NPK, areia lavada ou Latossolo argiloso) apresentam concentrações iônicas distintas para um mesmo volume real de água, o que altera a condutividade elétrica lida pela sonda. Para calibrar o controlador em relação a um medidor padrão ou ao ponto de capacidade de campo do seu substrato:

Irrigue uma amostra do substrato até atingir a umidade ideal de cultivo conhecida (por exemplo, $60\%$ aferida em tensiômetro/balança gravimétrica) e insira a sonda aguardando $2\,\text{min}$ para estabilização;
Caso o STC-3030 exiba $53\%$ em vez de $60\%$ , calcule o desvio de calibração:

\text{Offset } (F_1) = U_{\text{real}} - U_{\text{lida}} = 60\% - 53\% = +7\%

Mantenha S pressionado por $3\,\text{s}$ , selecione o código F1 e ajuste o valor para +7 utilizando a tecla ▲;
Aguarde a gravação automática para que a leitura passe a refletir exatamente os $60\%$ reais.

Para executar a restauração aos padrões de fábrica (Reset) caso deseje limpar calibrações anteriores, mantenha pressionadas simultaneamente as teclas ▲ e ▼ (ou ▼1 + ▼2) por $3$ a $5\,\text{s}$ com o aparelho energizado até visualizar 888 nos displays.

Exemplos de programação

Exemplo 1: Irrigação independente de berçário de mudas e bancada de hortaliças em estufa

Considere uma estufa agrícola dividida em dois setores comandados por válvulas solenoides independentes: o Setor 1 (Canal 1) abriga bandejas de germinação de mudas que exigem substrato permanentemente úmido até $70\%$ , devendo ligar o microaspersor sempre que cair para $60\%$ ; já o Setor 2 (Canal 2) cultiva hortaliças adultas cujo solo deve atingir $55\%$ e voltar a irrigar em $45\%$ , utilizando histerese unificada de $10\%$ :

Parâmetro Configurado	Ajuste Aplicado	Efeito Operacional no Sistema
Set 1 (Canal 1 — Vermelho)	$70\%$	Desliga a válvula solenoide do berçário ao atingir $70\%$ UR.
Set 2 (Canal 2 — Azul)	$55\%$	Desliga a válvula solenoide dos canteiros adultos ao atingir $55\%$ UR.
F0 (Histerese $\Delta U$ )	$10\%$	Liga o Canal 1 em $70\% - 10\% = 60\%$ e liga o Canal 2 em $55\% - 10\% = 45\%$ .
F1 (Calibração)	$0\%$	Sem compensação adicional para substrato vegetal comercial neutro.
F4 (Retardo de Partida)	$1\,\text{min}$	Evita disparos falsos durante manuseio das bandejas ou vibração nas hastes.

Exemplo 2: Controle duplo com proteção de motobomba e alarme de falta d’água no reservatório

Em uma plantação comercial de morangos em slabs (bolsas de cultivo) abastecida por duas bombas periféricas de $1/3\,\text{CV}$ ( $250\,\text{W}$ em $220\,\text{VCA}$ ), deseja-se manter ambos os corredores em $65\%$ com acionamento em $50\%$ ( $\Delta U = 15\%$ ), aplicando atraso de segurança de $3\,\text{min}$ nas bombas e disparando alarme sonoro em $35\%$ caso o reservatório de água se esgote e o substrato continue secando:

Parâmetro Configurado	Ajuste Aplicado	Efeito Operacional no Sistema
Set 1 e Set 2	$65\%$ e $65\%$	Estabelece o ponto superior de corte da irrigação em ambos os corredores.
F0 (Histerese $\Delta U$ )	$15\%$	Inicia o bombeamento apenas quando a umidade cai a $65\% - 15\% = 50\%$ .
F2 (Alarme Máximo)	$95\%$	Alerta sobre eventual rompimento de mangueira gotejadora ou solenoide travada aberta.
F3 (Alarme Mínimo)	$35\%$	Dispara o buzzer interno se a bomba ligar mas não houver água na caixa ( $< 35\%$ ).
F4 (Retardo de Partida)	$3\,\text{min}$	Protege o enrolamento das motobombas contra partidas sucessivas em curto espaço de tempo.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
O LED `Out` acende e o relé estala, mas a bomba ou válvula solenoide não liga	Ausência dos jumpers de Fase nos bornes `7` e `9` (os relés são contatos secos passivos).	Derive um condutor da Fase (Borne `1` ou fonte externa) para os bornes `7` e `9`, ligando os bornes `8` e `10` às cargas e o Neutro direto ao outro polo das cargas.
Um dos displays permanece cravado em `0%` (ou `LLL`) mesmo em terra molhada	Cabo da sonda rompido, mau contato nos bornes `3–4` / `5–6` ou bolsão de ar ao redor das hastes.	Reaperte os parafusos dos bornes `3` a `6`, teste a continuidade do cabo e compacte firmemente o substrato contra toda a extensão metálica das hastes inox.
A leitura varia bruscamente sem alteração real na água do solo	Interferência eletromagnética (EMI) de cabos de motores CA passando junto aos fios das sondas.	Separe fisicamente a fiação das sondas dos cabos de rede $110/220\,\text{VCA}$ ; se estender o cabo além de $1\,\text{m}$ , utilize cabo manga blindado.
A bomba liga e desliga repetidamente a cada poucos segundos	Diferencial de histerese (`F0`) muito estreito ( $1\%$ ou $2\%$ ) ou sonda instalada colada ao gotejador.	Aumente `F0` para a faixa de $8\%$ a $15\%$ , configure `F4` para $1$ ou $2\,\text{min}$ e posicione a sonda a pelo menos $10\,\text{cm}$ de distância do emissor de gotejamento.
A porcentagem exibida difere do valor real após aplicar fertilizantes (fertirrigação)	Aumento da condutividade elétrica (EC) da solução nutritiva elevando a leitura aparente da sonda.	Utilize o parâmetro `F1` (Offset negativo, ex.: `-5%` a `-10%`) para recalibrar a escala do STC-3030 à condutividade padrão da solução nutritiva utilizada.
O LED `Out` fica apenas piscando e não aciona imediatamente a saída	Contagem regressiva do atraso de segurança (`F4` ou `P0`/`P1`) em andamento.	Comportamento normal de proteção; aguarde o término dos minutos configurados em `F4` ou reduza `F4` para `0` durante testes rápidos de bancada.
Aparelho desarma o disjuntor no exato instante em que o relé atraca	Fase e Neutro ligados erroneamente juntos nos bornes `7–8` ou `9–10` (curto-circuito direto).	Remova imediatamente o Neutro dos bornes `7` a `10`. Nos bornes do relé deve passar exclusivamente a linha Fase interrompida em série com a carga.

Conclusão

Neste manual técnico, foram detalhados os fundamentos construtivos, o esquema elétrico e os procedimentos de parametrização do Controlador de Umidade do Solo Duplo STC-3030 (SKU RB1474):

Monitoramento independente de dupla zona: dois canais dedicados com displays em cores distintas (vermelho e azul) e duas sondas de aço inoxidável de $1\,\text{m}$ para controle simultâneo de setores agrícolas distintos;
Topologia elétrica versátil e segura: alimentação bivolt automática ( $110\text{–}220\,\text{VCA}$ ) na borneira 1–2 combinada a duas saídas de relé por contato seco normalmente aberto (7–8 e 9–10) para até $10\,\text{A} / 240\,\text{VCA}$ ( $1500\,\text{W}$ );
Controle estável por histerese e proteção hidráulica: ajustes precisos de ponto alvo, banda diferencial (F0), calibração de substrato (F1), alarmes hídricos (F2/F3) e retardo de partida (F4) gravados em memória EEPROM não volátil;
Boas práticas de campo: separação entre cabos de sinal e potência, posicionamento correto das hastes na zona radicular e uso de chave contatora auxiliar para motobombas indutivas acima de $1/2\,\text{CV}$ .

Com a instalação e a calibração executadas conforme as diretrizes deste guia, o sistema de irrigação da sua estufa ou plantação operará de forma contínua, precisa e energeticamente eficiente, elevando a sanidade radicular e a produtividade da lavoura.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Controlador de Umidade do Solo Duplo STC-3030: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
