Placa Desenvolvimento Modulo Esp8266 01 Mini 32bits: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o módulo ESP8266 ESP-01 / ESP-01S (Placa Desenvolvimento Modulo Esp8266 01 Mini 32bits). Se desejar adquirir este produto, clique aqui.

O módulo ESP8266 ESP-01 / ESP-01S é uma plataforma compacta de desenvolvimento e conectividade sem fio baseada no circuito integrado ESP8266EX da Espressif Systems. Equipado com processador RISC de 32 bits operando a 80 MHz (expansível até 160 MHz via software), memória Flash SPI onboard e antena de radiofrequência integrada em trilha na placa de circuito impresso (PCB trace antenna), o dispositivo permite adicionar conexão Wi-Fi nativa (protocolos 802.11 b/g/n) a projetos eletrônicos autônomos ou atuar como ponte de comunicação de rede para microcontroladores externos através de comandos AT seriais.

Graças às suas dimensões reduzidas e à flexibilidade de firmware, o módulo pode operar como cliente de rede (modo Station), como ponto de acesso autônomo (modo SoftAP) ou em modo híbrido simultâneo. Ele suporta gravação direta de código compilado em C/C++ por meio da Arduino IDE ou do ecossistema ESP-IDF, além de firmwares alternativos em MicroPython e NodeMCU (Lua), tornando-se uma solução versátil para Internet das Coisas (IoT — Internet of Things).

Especificações técnicas

Principais especificações

A tabela a seguir consolida as características construtivas, elétricas e de radiofrequência do módulo ESP8266 ESP-01 / ESP-01S conforme o datasheet de engenharia do fabricante:

Parâmetro	Especificação Técnica
Circuito Integrado Principal	Espressif Systems ESP8266EX
Núcleo de Processamento	Tensilica Xtensa L106 32-bit RISC
Frequência de Clock do Processador	80 MHz padrão (configurável até 160 MHz)
Memória Flash Integrada	1 MB (8 Mbit) SPI Flash (versão ESP-01S) / 512 KB a 1 MB (ESP-01)
Memória SRAM Interna	80 KB total (~50 KB livres para aplicação do usuário)
Memória ROM de Boot	32 KB
Padrões Wi-Fi Suportados	IEEE 802.11 b/g/n (faixa ISM de 2,4 GHz a 2,4835 GHz)
Modos Operacionais de Wi-Fi	Station (STA), SoftAP (AP) e Station + SoftAP
Pilha de Rede Embutida	Pilha TCP/IP completa integrada em hardware/firmware
Protocolos e Segurança	WPA, WPA2, WEP, TKIP, AES, IPv4, TCP, UDP, HTTP, MQTT
Potência de Transmissão de RF (TX)	+20 dBm (802.11b) / +17 dBm (802.11g) / +14 dBm (802.11n)
Sensibilidade de Recepção de RF (RX)	-91 dBm (802.11b @ 11 Mbps) / -75 dBm (802.11g @ 54 Mbps)
Tensão Nominal de Alimentação (VCC)	3,3 V DC (Faixa operacional permitida: 3,0 V a 3,6 V DC)
Nível Lógico dos Pinos I/O	3,3 V TTL (Entradas digitais não tolerantes a 5 V contínuos)
Quantidade de GPIOs Disponíveis	4 pinos acessíveis no header (GPIO 0, GPIO 2, GPIO 1/TX, GPIO 3/RX)
Interface Serial Padrão	UART0 (TX no pino GPIO 1, RX no pino GPIO 3)
Taxa de Comunicação Padrão (Baudrate)	115200 bps (ajustável de 9600 bps até 921600 bps)
Antena de Radiofrequência	Antena monopolo impressa em trilha de cobre (PCB trace 2,4 GHz)
Conector de Saída	Header macho de 8 pinos em passo padrão de 2,54 mm (arranjo 2x4)
Dimensões Físicas	24,8 mm × 14,3 mm × 11,5 mm
Peso Aproximado	1,8 g
Faixa de Temperatura Operacional	-40 °C a +85 °C

Características elétricas e operacionais

O circuito de rádio de 2,4 GHz do ESP8266 opera com rajadas curtas de alta potência durante o envio e a confirmação de pacotes na rede sem fio. Em decorrência dessa arquitetura de rádio, o módulo apresenta perfis de consumo dinâmicos que exigem desacoplamento capacitivo eficiente na linha de 3,3 V.

Corrente de pico de transmissão de RF: de 170 mA a 250 mA nos momentos em que o amplificador de potência de saída de rádio (+20 dBm) está ativo;
Corrente contínua em modo recepção Wi-Fi: ~56 mA a 65 mA com o rádio ligado e o microcontrolador ativo;
Corrente em repouso sem rádio (Modem-Sleep): ~15 mA com a CPU ativa e o rádio temporariamente desligado;
Corrente em modo Light-Sleep: ~0,9 mA com a CPU e o rádio suspensos, mantendo o circuito de clock interno e registradores ativos;
Corrente em modo Deep-Sleep: ~20 µA com o núcleo suspenso e apenas o temporizador do relógio de tempo real (RTC) energizado;
Capacitância de desacoplamento recomendada: capacitor eletrolítico de 10 µF a 100 µF em paralelo com um capacitor cerâmico SMD de 100 nF posicionados o mais próximo possível dos pinos VCC e GND do módulo.

Descrição do produto

O que é a Placa Desenvolvimento Modulo Esp8266 01 Mini 32bits?

O módulo ESP8266 ESP-01 / ESP-01S é uma placa de circuito impresso de duas camadas montada em superfície que encapsula o circuito integrado microcontrolador ESP8266EX, um cristal oscilador de 26 MHz, resistores e capacitores de desacoplamento, circuito de memória Flash SPI externa e um conector de 8 pinos em padrão militar de duas linhas por quatro colunas (2x4) com passo de 2,54 mm.

Na revisão ESP-01S, a placa traz aprimoramentos de leiaute que incluem resistores internos de pull-up nos pinos de controle de boot (GPIO 0 e CH_PD / EN), facilitando a inicialização segura do circuito e reduzindo o número de componentes passivos externos necessários em placas de circuito impresso finais.

Para que serve?

Conexão e integração de dispositivos eletrônicos, sensores de telemetria e atuadores industriais à rede Wi-Fi local e a servidores remotos em nuvem via protocolos HTTP, WebSockets e MQTT;
Ponte de comunicação serial de baixo custo para placas microcontroladas legadas (como Arduino Uno, Mega 2560 e placas PIC), permitindo o tráfego de dados de rede por meio de comandos AT padronizados;
Servidor web embarcado independente capaz de hospedar páginas HTML, painéis de controle em tempo real e pontos de acesso restritos para configuração em campo sem dependência de roteador externo.

Por que devo usar?

Dimensões mínimas e baixo custo unitário: viabiliza a criação de nós de sensores e chaves inteligentes com menos de 25 mm de comprimento, cabendo em caixas de embutir padrão 4x2 e caixas plásticas de projetos compactos;
Processador autônomo de 32 bits: permite dispensar microcontroladores auxiliares em projetos que exijam apenas leitura de sensores digitais (I2C/OneWire) e acionamento de até 2 canais de relés ou transistores;
Compatibilidade total com a IDE do Arduino: possibilita programar a placa utilizando a mesma linguagem e ecossistema C++ do Arduino, com acesso a bibliotecas consagradas como ESP8266WiFi, ESP8266WebServer e PubSubClient.

Quando devo usar?

O módulo ESP-01 / ESP-01S é recomendado para projetos de automação residencial, protótipos de telemetria e controle remoto de atuadores em que sejam necessários até dois pinos de entrada e saída (GPIOs) e uma interface de rede Wi-Fi de 2,4 GHz robusta.

⚠️ Atenção: Quando o seu projeto exigir mais de dois pinos digitais simultâneos, leitura de múltiplos sinais analógicos via conversor AD (o pino TOUT/ADC0 do ESP8266EX não é exposto no conector do ESP-01), conectividade Bluetooth ou periféricos nativos como barramento CAN, utilize as placas de desenvolvimento ESP32 DevKit ou NodeMCU V3 ESP8266, que expõem todos os pinos de barramento do microcontrolador.

Pinout e diagrama de entradas/saídas

O módulo possui 8 pinos dispostos em duas fileiras de 4 pinos com espaçamento padronizado de 2,54 mm. A disposição física e o mapeamento elétrico dos terminais estão detalhados na tabela a seguir:

Pino	Identificação	Tipo	Nível Lógico	Descrição e Função de Engenharia
1	GND	Alimentação	0 V	Referência negativa comum da fonte de alimentação e do sinal serial
2	GPIO 2	I/O Digital	3,3 V	Pino de uso geral (I/O). Deve estar em nível ALTO (HIGH) durante o boot para inicialização correta a partir da memória Flash
3	GPIO 0	I/O Digital	3,3 V	Pino de uso geral e seleção de modo de boot. Conectado ao GND durante a energização para entrar em modo de gravação UART; mantido em nível ALTO para operação normal
4	RX / GPIO 3	Entrada Serial / I/O	3,3 V	Recepção serial da UART0 (RX). Não tolera 5 V direto; requer divisor de tensão se conectado a saídas de 5 V
5	TX / GPIO 1	Saída Serial / I/O	3,3 V	Transmissão serial da UART0 (TX). Emite dados de depuração e mensagens de boot em 74880 ou 115200 bps
6	CH_PD / EN	Entrada de Controle	3,3 V	Habilitação do chip (Chip Enable / Power Down). Deve ser mantido obrigatoriamente em nível ALTO (3,3 V) para que o ESP8266 funcione. Em nível BAIXO (0 V), o módulo entra em estado de desligamento profundo
7	RST	Entrada de Controle	3,3 V	Reset ativo em nível BAIXO. Um pulso momentâneo de 0 V reinicia o processador. Possui resistor pull-up interno na versão ESP-01S
8	VCC	Alimentação	+3,3 V	Linha de alimentação positiva contínua. Faixa estrita de 3,0 V a 3,6 V DC (corrente recomendada de pelo menos 500 mA)

Como fazer a ligação

Requisitos de instalação e alimentação

Para assegurar o funcionamento estável do módulo ESP-01 / ESP-01S e evitar travamentos no momento do disparo do rádio Wi-Fi, observe os seguintes requisitos elétricos de bancada:

Alimentação Estabilizada de 3,3 V: O pino de saída de 3,3 V de muitas placas microcontroladoras tradicionais (como o regulador interno de placas Arduino Uno ou Nano clássicas) fornece apenas 50 mA a 150 mA, o que é insuficiente para sustentar os picos de 250 mA gerados pela transmissão de pacotes RF do ESP8266. Uma alimentação insuficiente provocará quedas momentâneas de tensão conhecidas como brownout reset, fazendo com que o módulo reinicie em loop contínuo. Recomenda-se uma fonte dedicada de 3,3 V DC ou um regulador linear do tipo AMS1117-3.3V com capacidade mínima de 500 mA.
Filtragem Capacitiva: Conecte um capacitor eletrolítico de 100 µF (16 V) e um capacitor cerâmico de 100 nF diretamente entre os pinos VCC e GND da matriz de contatos, o mais próximo possível do header do ESP-01.
Casamento de Níveis Lógicos no Pino RX: Caso você utilize um conversor USB-Serial configurado em 5 V ou uma placa Arduino com saídas lógicas de 5 V, nunca conecte a linha TX do conversor diretamente ao pino RX do ESP-01. Monte um divisor resistivo de tensão formado por um resistor de 1 kΩ em série com a linha de sinal e um resistor de 2 kΩ ligado ao GND para rebaixar o nível lógico de 5 V para aproximadamente 3,3 V.

Diagrama de ligação elétrica

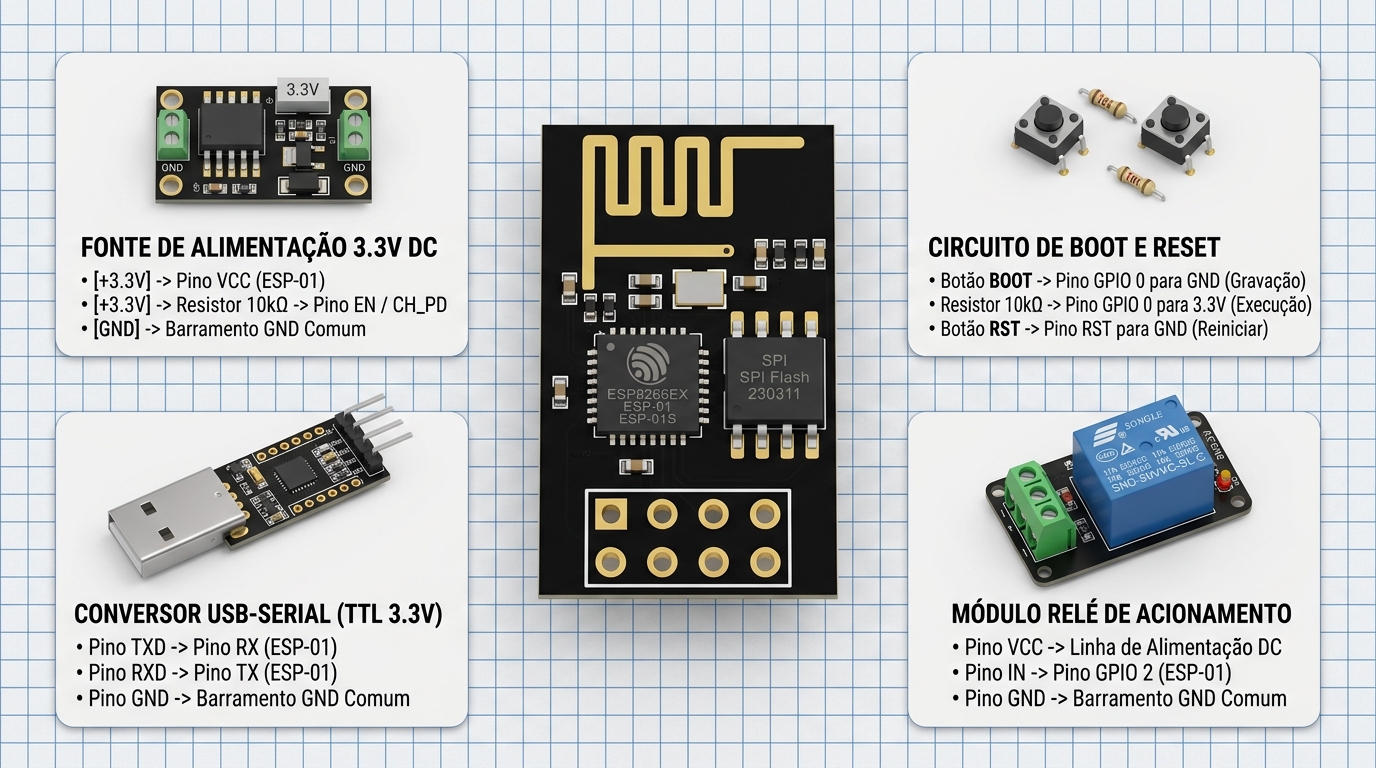

O infográfico a seguir ilustra a distribuição modular dos blocos elétricos de gravação, alimentação regulada, controle de boot e acionamento de periféricos:

Diagrama de ligação elétrica do Módulo ESP8266 ESP-01 Mini 32bits

O circuito é estruturado em cinco blocos didáticos independentes:

Bloco Central (Módulo ESP-01): Hardware microcontrolador exibido em estado limpo de montagem com conector 2x4 e antena Wi-Fi;
Bloco 1 (Fonte Regulada 3.3V DC): Fornece energia estável aos pinos de alimentação e à linha de controle EN / CH_PD;
Bloco 2 (Conversor USB-Serial TTL): Realiza a interface de comunicação serial UART bidirecional entre o computador e o módulo;
Bloco 3 (Circuito de Boot e Reset): Chaves tácteis dedicadas para comutar o estado lógico do pino GPIO 0 e acionar o reinício forçado;
Bloco 4 (Módulo Relé de Acionamento): Carga comandada por meio da porta digital GPIO 2 com referência de aterramento compartilhada.

Tabela de conexões dos terminais

A tabela abaixo apresenta o mapeamento detalhado de ligação ponto a ponto (De $\to$ Para) entre os elementos do circuito:

Terminal de Origem	Terminal de Destino (ESP-01 / Periférico)	Cor do Fio	Tipo de Sinal	Observação Técnica
Fonte 3,3V (+) Positivo	Pino 8 (VCC) do ESP-01	Vermelho	Alimentação 3,3 V	Linha principal de alimentação DC estabilizada
Fonte 3,3V (+) Positivo	Pino 6 (CH_PD / EN) do ESP-01	Laranja	Controle / Habilitação	Conexão direta ou via resistor pull-up de 10 kΩ
Fonte 3,3V (-) Negativo	Pino 1 (GND) do ESP-01	Preto	Referência 0 V	Barramento comum de terra de todo o circuito
GND da Fonte / ESP-01	Pino GND do Conversor USB-Serial	Preto	Referência 0 V	Obrigatório estabelecer terra comum com o conversor
Pino TXD do Conversor	Pino 4 (RX) do ESP-01	Amarelo	Sinal Serial TTL	Dados do PC para o ESP-01 (nível lógico de 3,3 V)
Pino RXD do Conversor	Pino 5 (TX) do ESP-01	Verde	Sinal Serial TTL	Dados do ESP-01 para o PC (saída nativa de 3,3 V)
Botão BOOT (Terminal 1)	Pino 3 (GPIO 0) do ESP-01	Azul	Controle de Boot	Linha de seleção do modo de gravação
Botão BOOT (Terminal 2)	Barramento GND Comum	Preto	Nível Lógico 0 V	Ao pressionar, puxa o GPIO 0 para nível BAIXO
Resistor 10 kΩ (Pull-up)	Pino 3 (GPIO 0) para a linha 3,3 V	Roxo	Pull-up Lógico	Garante nível ALTO para inicialização normal da Flash
Botão RST (Terminal 1)	Pino 7 (RST) do ESP-01	Marrom	Controle de Reset	Linha de restauração de hardware
Botão RST (Terminal 2)	Barramento GND Comum	Preto	Nível Lógico 0 V	Ao pressionar, reinicia o microcontrolador
Pino 2 (GPIO 2) do ESP-01	Pino IN do Módulo Relé	Branco	Sinal Digital I/O	Comanda a comutação do canal de relé
Fonte DC (5V ou 3,3V)	Pino VCC do Módulo Relé	Vermelho	Alimentação de Potência	Tensão de acionamento da bobina do relé
Barramento GND Comum	Pino GND do Módulo Relé	Preto	Referência 0 V	Fecha o circuito de sinal do relé

Cuidados e observações de segurança

⛔ Perigo: Tensão máxima absoluta de 3,6 V. O microcontrolador ESP8266EX não possui circuito regulador interno de potência no módulo ESP-01. A aplicação direta de tensões de 5 V no pino VCC causará a destruição física irreversível dos transistores internos do chip e da memória Flash SPI.

⚠️ Atenção: Níveis lógicos na porta RX. Conectar a linha serial de 5 V de um Arduino diretamente ao pino RX (GPIO 3) do ESP-01 degrada a junção PN dos diodos de proteção do pino, provocando aquecimento excessivo e queima prematura da porta serial. Utilize sempre um conversor em 3,3 V ou um divisor resistivo de tensão.

💡 Dica: Caso a gravação de firmware falhe com erro de comunicação serial (timed out waiting for packet header), certifique-se de que o pino GPIO 0 permaneça em nível BAIXO (conectado ao terra) no instante em que o pino RST sofrer o pulso de transição para nível ALTO.

Como usar

Guia de operação passo a passo

Para carregar programas personalizados no módulo ESP-01 através da IDE do Arduino, siga o roteiro estruturado abaixo:

1. Configuração do ambiente na Arduino IDE

Abra a Arduino IDE (versão 1.8.x ou 2.x).
Acesse o menu Arquivo $\to$ Preferências (ou Settings).
No campo URLs Adicionais para Gerenciadores de Placas, insira a URL do pacote oficial da comunidade ESP8266:
```
http://arduino.esp8266.com/stable/package_esp8266com_index.json
```
Clique em OK para salvar as configurações.
Acesse o menu Ferramentas $\to$ Placa $\to$ Gerenciador de Placas….
Digite esp8266 na barra de pesquisa, localize o pacote esp8266 by ESP8266 Community e clique em Instalar.

2. Parâmetros de compilação da placa

No menu Ferramentas, selecione as seguintes opções de engenharia:

Placa: Generic ESP8266 Module
Flash Size: 1MB (FS:64KB OTA:~470KB) para ESP-01S ou 512KB para versões antigas de 4 Mbit
CPU Frequency: 80 MHz
Crystal Frequency: 26 MHz
Flash Mode: DOUT (modo mais compatível para ESP-01) ou DIO
Upload Speed: 115200
Porta: Selecione a porta COM correspondente ao seu conversor USB-Serial.

3. Sequência de acionamento do Bootloader para gravação

Para colocar o ESP-01 no modo de gravação via UART (Download Bootloader):

Mantenha pressionado o botão BOOT (puxando o pino GPIO 0 para o GND).
Dê um toque rápido no botão RST (pulso no pino RST para GND e liberação) mantendo o botão BOOT pressionado.
Solte o botão BOOT.
Neste instante, o processador inicializa no modo UART Download e aguarda os pacotes do gravador.
Clique no botão Carregar (Upload) na Arduino IDE.
Ao término da gravação com a mensagem Hash of data verified, dê um toque no botão RST (com o botão BOOT livre) para que o módulo inicialize o novo código gravado na memória Flash.

Modos de operação e ajustes

Modos de inicialização de hardware (Boot Strapping)

O ESP8266 avalia o estado lógico de pinos específicos no instante exato da subida do sinal de Reset (rising edge). A tabela a seguir descreve a lógica de inicialização de hardware:

Modo de Operação	GPIO 15 (Interno)	GPIO 0	GPIO 2	Descrição Funcional
UART Download Mode	LOW (0 V)	LOW (0 V)	HIGH (3,3 V)	Modo de gravação de firmware pela interface serial UART0
Flash Boot Mode	LOW (0 V)	HIGH (3,3 V)	HIGH (3,3 V)	Modo de execução normal do código armazenado na memória Flash
SDIO Mode	HIGH (3,3 V)	Qualquer	Qualquer	Modo de boot a partir de cartão de memória SD (não utilizado no ESP-01)

💡 Dica: Na placa ESP-01 padrão, o pino GPIO 15 já é internamente conectado ao GND na placa de circuito impresso, assegurando a condição inicial necessária para os modos UART e Flash Boot.

Comandos AT básicos (Firmware de fábrica)

Se o módulo estiver operando com o firmware original de comandos AT da Espressif, a comunicação é realizada a 115200 bps com terminação de linha CR+LF (Both NL & CR no Monitor Serial):

AT: Testa a comunicação serial com o módulo. Resposta esperada: OK.
AT+GMR: Consulta a versão do firmware AT e as versões de compilação do SDK.
AT+CWMODE=1: Define o modo de operação de Wi-Fi como cliente (Station Mode). Use 2 para SoftAP e 3 para modo combinado.
AT+CWLAP: Realiza varredura e lista as redes Wi-Fi de 2,4 GHz ao alcance.
AT+CWJAP="NOME_DA_REDE","SENHA_DA_REDE": Conecta o módulo ao ponto de acesso Wi-Fi configurado.
AT+CIFSR: Retorna os endereços IP e MAC atribuídos ao módulo.

Exemplos práticos de uso

O código C++ a seguir configura o módulo ESP-01 como um servidor web independente em modo Station. O programa conecta à rede sem fio local, inicializa um servidor HTTP na porta 80 e expõe endpoints para controlar o pino GPIO 2 (acionando um módulo relé de carga) e ler o status atual do dispositivo:

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

// Credenciais da rede Wi-Fi local de 2.4 GHz
const char* WIFI_SSID     = "SUA_REDE_WIFI";
const char* WIFI_PASSWORD = "SUA_SENHA_WIFI";

// Definição do pino digital de controle da carga (GPIO 2)
const int PINO_ATUADOR = 2;

// Instanciação do servidor Web na porta padrão HTTP (80)
ESP8266WebServer servidorWeb(80);

// Função de resposta para a página inicial (Dashboard HTTP)
void tratarPaginaInicial() {
  String estadoAtual = (digitalRead(PINO_ATUADOR) == LOW) ? "LIGADO" : "DESLIGADO";

  String html = "<!DOCTYPE html><html lang='pt-BR'><head>";
  html += "<meta charset='UTF-8'>";
  html += "<meta name='viewport' content='width=device-width, initial-scale=1.0'>";
  html += "<title>Painel ESP-01 RoboBuilders</title>";
  html += "<style>";
  html += "body { font-family: sans-serif; background: #f4f4f4; text-align: center; padding: 20px; }";
  html += ".card { background: #fff; max-width: 400px; margin: 0 auto; padding: 25px; border-radius: 8px; box-shadow: 0 2px 6px rgba(0,0,0,0.1); }";
  html += "h1 { font-size: 20px; color: #1c1c1c; }";
  html += "p { font-size: 16px; color: #555; }";
  html += ".btn { display: inline-block; padding: 12px 24px; margin: 8px; font-size: 16px; font-weight: bold; text-decoration: none; border-radius: 4px; color: #fff; }";
  html += ".btn-on { background: #fa634f; }";
  html += ".btn-off { background: #333333; }";
  html += "</style></head><body>";
  html += "<div class='card'>";
  html += "<h1>ESP8266 ESP-01 - RoboBuilders</h1>";
  html += "<p>Status da Carga (GPIO 2): <strong>" + estadoAtual + "</strong></p>";
  html += "<a href='/ligar' class='btn btn-on'>Ligar Rele</a>";
  html += "<a href='/desligar' class='btn btn-off'>Desligar Rele</a>";
  html += "</div></body></html>";

  servidorWeb.send(200, "text/html", html);
}

// Endpoint para acionar a carga (nível lógico LOW para módulos relé com acionamento óptico)
void tratarLigarAtuador() {
  digitalWrite(PINO_ATUADOR, LOW);
  servidorWeb.sendHeader("Location", "/");
  servidorWeb.send(303);
}

// Endpoint para desativar a carga (nível lógico HIGH)
void tratarDesligarAtuador() {
  digitalWrite(PINO_ATUADOR, HIGH);
  servidorWeb.sendHeader("Location", "/");
  servidorWeb.send(303);
}

void setup() {
  // Inicialização da porta serial para depuração
  Serial.begin(115200);
  delay(100);

  Serial.println("\n[SISTEMA] Inicializando modulo ESP8266 ESP-01...");

  // Configuração do pino do atuador como saída digital
  pinMode(PINO_ATUADOR, OUTPUT);
  // Garante que o relé inicie desativado (HIGH para placas de acionamento em nível baixo)
  digitalWrite(PINO_ATUADOR, HIGH);

  // Configura o rádio Wi-Fi em modo Station
  WiFi.mode(WIFI_STA);
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);

  Serial.print("[WIFI] Conectando a ");
  Serial.print(WIFI_SSID);

  // Aguarda o estabelecimento da conexão
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("\n[WIFI] Conectado com sucesso!");
  Serial.print("[WIFI] Endereco IP obtido: ");
  Serial.println(WiFi.localIP());

  // Registro das rotas e inicialização do servidor HTTP
  servidorWeb.on("/", tratarPaginaInicial);
  servidorWeb.on("/ligar", tratarLigarAtuador);
  servidorWeb.on("/desligar", tratarDesligarAtuador);

  servidorWeb.begin();
  Serial.println("[HTTP] Servidor Web ativo e aguardando requisicoes.");
}

void loop() {
  // Processamento contínuo das requisições de clientes conectados
  servidorWeb.handleClient();
}

Conclusão

Neste manual técnico, você conheceu as especificações elétricas, o mapeamento de pinos e as boas práticas de instalação e operação do módulo ESP8266 ESP-01 / ESP-01S Mini 32 bits. Os tópicos essenciais abordados incluíram:

Identificação da arquitetura de 32 bits do processador Tensilica L106 e limites operacionais de tensão (3,0 V a 3,6 V DC);
Detalhamento do conector de barramento 2x4 e das condições de nível lógico dos pinos GPIO 0 e GPIO 2 durante o ciclo de boot;
Esquematização dos requisitos de alimentação estável com desacoplamento capacitivo para absorção de transientes de RF;
Apresentação do diagrama elétrico modular em 5 blocos cobrindo gravação serial, botões de reset e acionamento de cargas externas;
Roteiro de configuração da Arduino IDE com código C++ funcional para controle de periféricos via servidor web integrado.

Com estes fundamentos de engenharia, você está apto a integrar o ESP-01 em seus circuitos dedicados com confiabilidade e segurança elétrica.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Placa Desenvolvimento Modulo Esp8266 01 Mini 32bits: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
