Motor CA XX-68KTYZ: Manual Técnico e Guia de Ligação

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Motor CA XX-68KTYZ. Se desejar adquirir este produto em nossa loja, versão 110V: clique aqui; versão 220V: clique aqui.

O XX-68KTYZ é um motor síncrono de corrente alternada (CA) monofásico de alto torque, projetado com rotor de ímã permanente e caixa de redução interna metálica com engrenagens usinadas. Desenvolvido para entregar força contínua aliada a um baixo consumo elétrico (apenas 28 W), este modelo se destaca pela robustez e pela operação silenciosa em ambientes industriais, comerciais e de automação residencial.

Por operar diretamente conectado à rede elétrica convencional (110 VAC ou 220 VAC), dispensa o uso de fontes chaveadas e permite inversão simples do sentido de rotação através de um capacitor de defasagem de fase externo.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	XX-68KTYZ
Tipo de motor	Motor Síncrono de Ímã Permanente (PMSM) com Caixa de Redução
Tensão de operação	110 VAC ou 220 VAC (específica por modelo — não bivolt)
Frequência nominal	50 / 60 Hz
Potência consumida	28 W
Sentido de rotação	Bidirecional reversível: Horário (CW) e Anti-horário (CCW)
Velocidades nominais disponíveis	1 RPM, 2.5 RPM, 5 RPM, 10 RPM, 15 RPM, 20 RPM, 30 RPM, 50 RPM, 80 RPM, 110 RPM
Faixa de torque fornecido	2.5 a 100 kgf.cm (inversamente proporcional à velocidade em RPM)
Tipo de eixo	Eixo metálico com chanfro D-shaft (diâmetro de 7 mm ou 8 mm)
Comprimento do eixo	19 mm a 25 mm (útil)
Regime de trabalho	Contínuo (S1)
Nível de ruído	$\le$ 45 dB(A)

Características elétricas e operacionais

O motor XX-68KTYZ opera sincronizado com a frequência da rede alternada (50/60 Hz). Isso garante rotação uniforme e constante mesmo diante de variações de esforço mecânico, desde que mantido dentro dos limites de torque nominais.

A caixa de engrenagens usinadas em liga metálica interna multiplica o torque de saída, alcançando até 100 kgf.cm nas versões de redução lenta (como 1 RPM a 2.5 RPM).

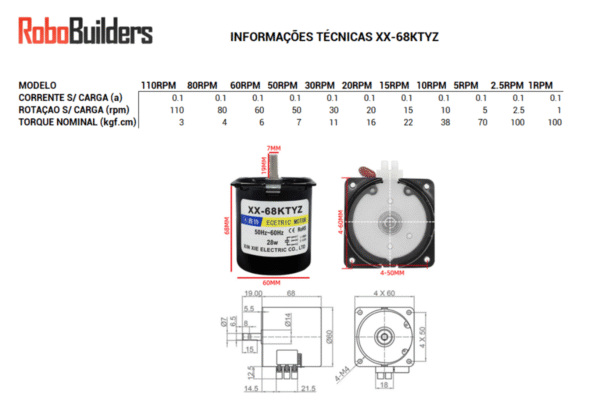

Tabela de relação de Torque por RPM do Motor Síncrono XX-68KTYZ

⚠️ Atenção: O motor NÃO É BIVOLT. Certifique-se da tensão nominal gravada na etiqueta da carcaça metálica (110V ou 220V) antes de energizar o circuito.

⚠️ Atenção: Evite manter a operação do motor continuamente travada ou no limite extremo de seu torque mecânico (stall), garantindo a integridade e longa vida útil das engrenagens metálicas.

Descrição do produto

O que é o Motor XX-68KTYZ?

O XX-68KTYZ é um atuador rotativo síncrono de corrente alternada com carcaça de 68 mm de diâmetro. Ele combina estator com enrolamentos duplos para controle de direção, rotor magnético permanente de alta coercividade e um redutor blindado lubrificado de fábrica.

Utilizando um capacitor de filme plástico externo ligado entre as bobinas, o motor realiza partida confiável e permite escolher o sentido horário (CW) ou anti-horário (CCW) por comutação elétrica externa simples.

Para que serve?

Chocadeiras e incubadoras de ovos: movimentação lenta e periódica das grades de viragem de ovos com alta estabilidade.
Grelhas rotativas e espetos de churrasqueiras: acionamento de espetos contínuos suportando altas temperaturas no eixo.
Vitrines, expositores comerciais e palcos giratórios: movimentação contínua de plataformas de exposição com suavidade.
Automação de cortinas industriais e persianas: abertura e fechamento automatizados com parada estável.
Válvulas motorizadas e dampers de ventilação: acionamento de abertura/fechamento com torque confiável.

Por que devo usar?

Alto torque em baixas rotações: entrega até 100 kgf.cm nas opções de 1 RPM a 2.5 RPM.
Conexão direta na rede elétrica: não exige conversores de 12V/24V nem fontes chaveadas adicionais.
Velocidade síncrona invariável: a rotação mantém-se rigorosamente constante e sincronizada com a rede elétrica de 50/60 Hz.
Operação silenciosa e contínua: rolamentos e engrenagens lubrificadas projetados para regime contínuo de 24 horas (S1).

Quando devo usar?

Recomendado: projetos que exigem força mecânica consistente, velocidade fixa confiável (1 a 110 RPM), baixo ruído e reversão fácil por chave ou relé.
Não recomendado: projetos que exijam controle de velocidade variável dinâmica via software por PWM (utilize motor DC com driver) ou posicionamento angular fracionado por passos (utilize motor de passo). Para cargas mais pesadas ainda, conheça o modelo XX-70KTYZ (40 W).

Pinout e diagrama de entradas/saídas

O motor disponibiliza fios de ligação em sua carcaça:

Terminal / Identificador	Função	Tipo	Descrição
Comum (Neutro / Linha)	Linha Comum	Entrada AC	Ligado permanentemente ao Neutro ou Fase da rede elétrica
Terminal 1 (CW / Horário)	Enrolamento Sentido Horário	Entrada / Capacitor	Recebe a Fase para acionamento no sentido Horário (CW)
Terminal 2 (CCW / Anti-horário)	Enrolamento Sentido Anti-horário	Entrada / Capacitor	Recebe a Fase para acionamento no sentido Anti-horário (CCW)
Capacitor CBB61	Capacitor de Fase (~1.0 µF a 2.2 µF)	Componente Passivo	Ligado em paralelo entre o Terminal 1 (CW) e o Terminal 2 (CCW)

Como fazer a ligação

Requisitos de instalação e alimentação

Para a correta ligação do motor XX-68KTYZ, são necessários os seguintes componentes:

Rede de alimentação CA: 110 VAC ou 220 VAC correspondente ao modelo do motor;
Capacitor de Deslocamento: Capacitor de filme CBB61 (com tensão mínima de 250 VAC para redes 110V ou 450 VAC para redes 220V);
Dispositivo de comando: Chave seletora de 3 posições (1-0-2) ou módulo de 2 relés para controle por Arduino/ESP32.

Diagrama de ligação elétrica

O esquema abaixo demonstra a ligação padrão com capacitor de fase e comutação de sentido:

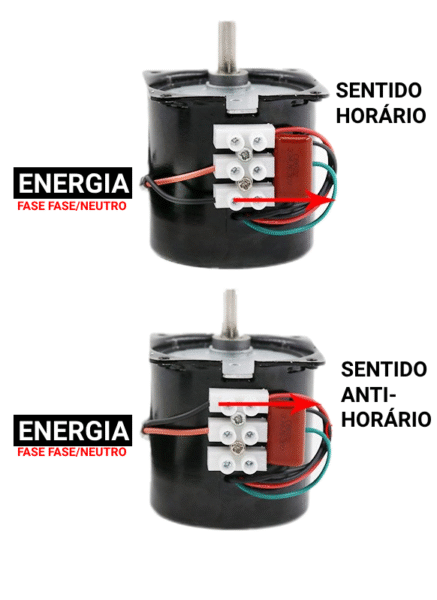

Esquema elétrico de ligação original do motor CA XX-68KTYZ com capacitor e chave inversora

O Neutro (N) da rede elétrica é conectado diretamente ao terminal Comum do motor;
O Capacitor CBB61 é conectado entre os terminais CW e CCW do motor;
A Fase (L) da rede é comutada pela chave:
- Ligada ao terminal CW: rotação no sentido horário;
- Ligada ao terminal CCW: rotação no sentido anti-horário;
- Posição intermediária (aberto): motor parado/desligado.

Tabela de conexões dos terminais

Origem (Alimentação / Chave)	Destino no Motor XX-68KTYZ	Ação / Modo de Operação
Polo Neutro da Rede (N)	Terminal Comum do motor	Referência elétrica permanente
Terminal A do Capacitor	Terminal CW do motor	Deslocamento de fase
Terminal B do Capacitor	Terminal CCW do motor	Deslocamento de fase
Polo Fase da Rede (L) via Chave (Posição 1)	Terminal CW do motor	Giro no sentido Horário (CW)
Polo Fase da Rede (L) via Chave (Posição 2)	Terminal CCW do motor	Giro no sentido Anti-horário (CCW)

Cuidados e observações de segurança

⛔ Perigo — Alta Tensão: O circuito opera sob tensão de rede (110 VAC / 220 VAC). Desligue o disjuntor de alimentação antes de qualquer intervenção e garanta a isolação adequada de todas as emendas e bornes com espaguete termorretrátil ou fita isolante de boa qualidade.

⚠️ Atenção — Capacitor Obrigatório: Nunca ligue o motor diretamente à rede elétrica sem o capacitor de deslocamento de fase devidamente conectado entre os terminais CW e CCW, sob risco de vibração sem partida e superaquecimento das bobinas.

Como usar

Guia de operação passo a passo

Verificação de Voltagem: Inspecione a etiqueta do motor para garantir que a voltagem (110V ou 220V) corresponde à sua rede local.
Fixação Mecânica: Fixe a flange do motor com parafusos nos furos frontais e instale a carga mecânica no eixo D-shaft com aperto firme.
Instalação do Capacitor: Ligue os terminais do capacitor CBB61 entre os fios CW e CCW do motor.
Instalação da Chave ou Relé: Ligue o fio Comum ao Neutro da rede e o polo central da chave à Fase. Ligue as saídas da chave aos terminais CW e CCW.
Teste Operacional: Energize o circuito e teste os sentidos de rotação pela chave seletora.

Modos de operação e ajustes

É possível alterar a velocidade do motor XX-68KTYZ?

Não facilmente através de variadores de tensão convencionais (dimmers), pois a velocidade síncrona é travada na frequência da rede CA (50/60 Hz) e na relação do trem de engrenagens interno. Escolha o modelo com a velocidade nominal ideal para seu projeto (ex.: 2.5, 10, 30 ou 110 RPM).

Sua rotação é precisa?

O motor garante velocidade constante e uniforme sem escorregamento dentro dos limites normais de carga, mas não possui recursos de passo fracionado para parada milimétrica instantânea. Para controle de fim de curso, utilize microchaves de contato (limit switches).

Existem opções mais potentes no mesmo estilo?

Sim. Caso sua aplicação exija maior reserva de potência mecânica no mesmo formato de acionamento, conheça o modelo XX-70KTYZ de 40 W.

Exemplos práticos de uso

Exemplo 1: Acionamento manual com Chave Seletora SPDT (1-0-2)

Ideal para aplicações que exigem operação manual rápida e segura com reversão de sentido (esteiras, viradores de bandejas, guinchos leves ou vitrines):

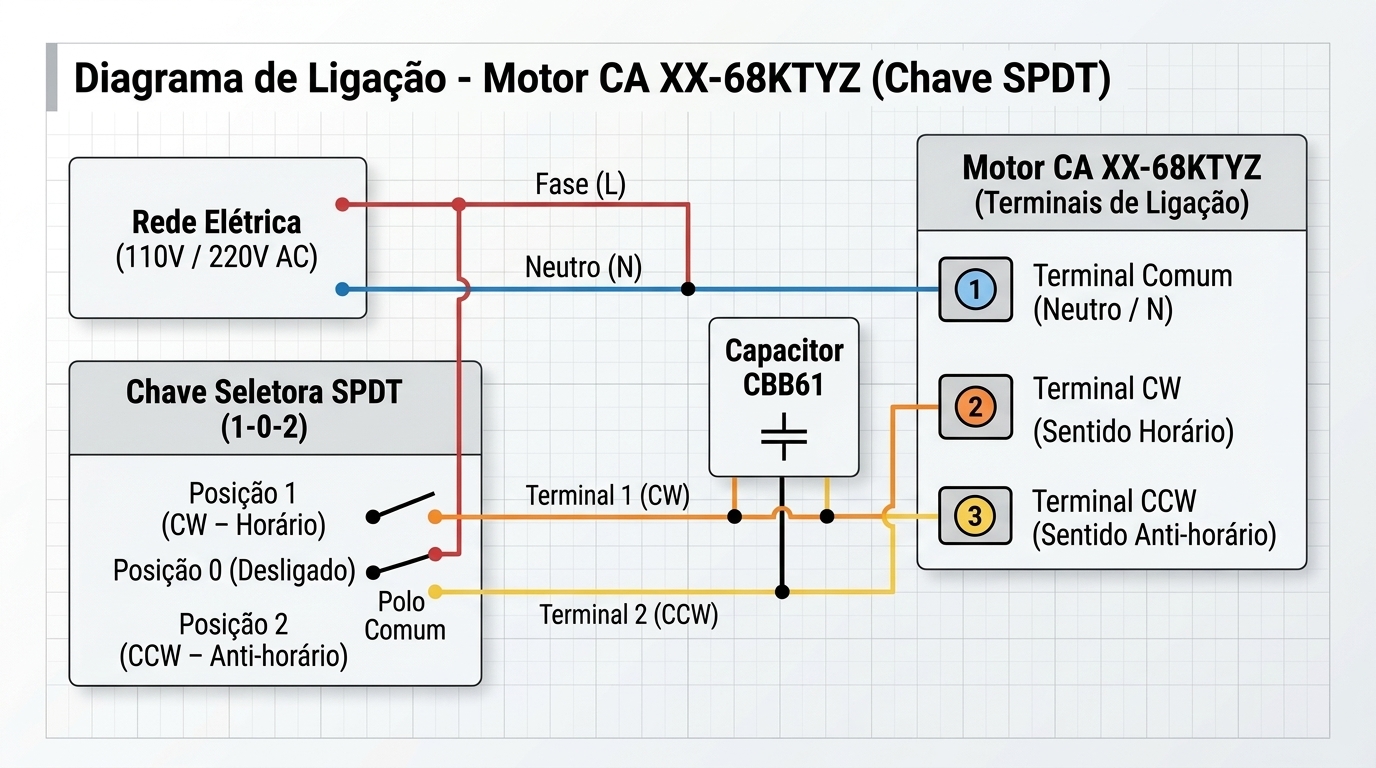

Diagrama de ligação esquemático do Motor CA XX-68KTYZ com Chave Seletora SPDT 1-0-2

Tabela de Conexões do Exemplo 1:

Origem	Destino	Função
Rede Elétrica — Fase (L)	Polo Central (Comum) da Chave SPDT	Entrada de alimentação
Rede Elétrica — Neutro (N)	Terminal Comum (1 - Azul) do Motor	Retorno de corrente
Chave SPDT — Posição 1	Terminal CW (2 - Laranja) do Motor	Aciona giro no sentido Horário
Chave SPDT — Posição 2	Terminal CCW (3 - Amarelo) do Motor	Aciona giro no sentido Anti-horário
Capacitor CBB61	Entre o Terminal CW (2) e o Terminal CCW (3)	Deslocamento e defasagem de fase

Posição 1 (CW): A fase energiza o enrolamento de sentido horário.
Posição 0 (Centro): Desligado sem circulação de corrente.
Posição 2 (CCW): A fase energiza o enrolamento de sentido anti-horário.

Exemplo 2: Controle automatizado com Microcontrolador (Arduino / ESP32) e Módulo Relé Duplo

Código para controle de ciclos alternados de rotação periódica:

// Mapeamento dos pinos de controle dos reles
const int PINO_RELE_LIGA_DESLIGA = 7; // Rele 1: Liga / Desliga a Fase geral
const int PINO_RELE_SENTIDO = 8;      // Rele 2: Comuta entre CW (NF) e CCW (NA)

void setup() {
  // Configura os pinos digitais como saida
  pinMode(PINO_RELE_LIGA_DESLIGA, OUTPUT);
  pinMode(PINO_RELE_SENTIDO, OUTPUT);

  // Inicializa com o motor desligado (reles ativos em nivel LOW)
  digitalWrite(PINO_RELE_LIGA_DESLIGA, HIGH);
  digitalWrite(PINO_RELE_SENTIDO, HIGH);
}

void loop() {
  // --- ETAPA 1: Girar no Sentido Horario (CW) por 10 segundos ---
  // Define o sentido Horario
  digitalWrite(PINO_RELE_SENTIDO, HIGH);
  delay(100); // Pequeno atraso mecanico de comutacao
  // Liga a alimentacao do motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, LOW);
  delay(10000); // Mantem operando por 10 segundos

  // Desliga o motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, HIGH);
  delay(2000); // Aguarda 2 segundos de parada total

  // --- ETAPA 2: Girar no Sentido Anti-horario (CCW) por 10 segundos ---
  // Define o sentido Anti-horario
  digitalWrite(PINO_RELE_SENTIDO, LOW);
  delay(100); // Pequeno atraso mecanico de comutacao
  // Liga a alimentacao do motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, LOW);
  delay(10000); // Mantem operando por 10 segundos

  // Desliga o motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, HIGH);
  delay(5000); // Aguarda 5 segundos antes do proximo ciclo
}

Conclusão

Este manual abordou de forma completa o motor síncrono CA XX-68KTYZ, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: motor síncrono CA de 28 W (110V ou 220V), redutores com velocidades de 1 a 110 RPM e torque mecânico de até 100 kgf.cm;
Descrição do produto e características: velocidade síncrona constante, alta eficiência energética e aplicações em chocadeiras, grelhas rotativas, vitrines e automação;
Como fazer a ligação: circuito elétrico com capacitor de defasagem CBB61, tabela de pinagem e cuidados de isolamento em alta tensão;
Como usar: reversão de sentido de giro manual por chave SPDT (com diagrama técnico padronizado) e automação via Arduino/ESP32 com módulo relé duplo.

O motor XX-68KTYZ destaca-se como uma escolha versátil, potente e confiável para sistemas de média a alta carga diretamente na rede de corrente alternada.
