Motor CA XX-60KTYZ: Manual Técnico e Guia de Ligação

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Motor CA XX-60KTYZ. Se desejar adquirir este produto em nossa loja, versão 110V: clique aqui; versão 220V: clique aqui.

O XX-60KTYZ é um motor elétrico síncrono de corrente alternada (CA) monofásico com rotor de ímã permanente e caixa redutora interna de engrenagens metálicas. Projetado para proporcionar rotação contínua e suave aliada a um baixo consumo elétrico de apenas 14 W, este modelo é a solução compacta e econômica ideal para automação leve, eletrodomésticos e mecanismos de exibição.

Por ser alimentado diretamente pela rede elétrica convencional (110 VAC ou 220 VAC), dispensa o uso de conversores ou fontes de alimentação externas e permite inverter facilmente o sentido de giro através de um capacitor de defasagem de fase.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	XX-60KTYZ
Tipo de motor	Motor Síncrono de Ímã Permanente (PMSM) com Caixa de Redução
Tensão de operação	110 VAC ou 220 VAC (específica por modelo — não bivolt)
Frequência nominal	50 / 60 Hz
Potência consumida	14 W
Sentido de rotação	Bidirecional reversível: Horário (CW) e Anti-horário (CCW)
Velocidades nominais disponíveis	1 RPM, 2.5 RPM, 5 RPM, 10 RPM, 15 RPM, 20 RPM, 30 RPM, 50 RPM, 80 RPM, 110 RPM
Faixa de torque fornecido	1.2 a 50 kgf.cm (inversamente proporcional à velocidade em RPM)
Tipo de eixo	Eixo metálico com chanfro D-shaft (diâmetro de 7 mm)
Comprimento do eixo	19 mm a 25 mm (útil)
Regime de trabalho	Contínuo (S1)
Nível de ruído	$\le$ 45 dB(A)

Características elétricas e operacionais

O motor opera perfeitamente sincronizado com a frequência da rede de alimentação (50/60 Hz). Isso assegura que sua velocidade angular permaneça constante mesmo com variações na carga de trabalho, desde que respeitados os limites mecânicos nominais.

As engrenagens metálicas internas garantem multiplicação estável de torque, entregando até 50 kgf.cm nos modelos com reduções lentas (1 RPM e 2.5 RPM).

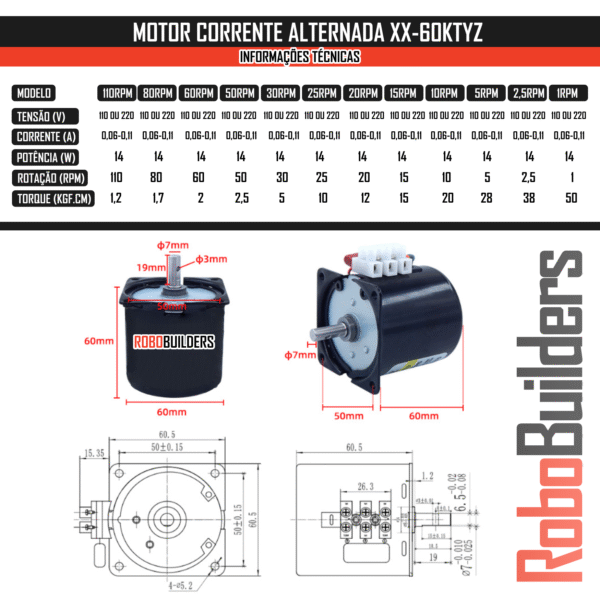

Tabela de relação de Torque por RPM do Motor Síncrono XX-60KTYZ

⚠️ Atenção: O motor NÃO É BIVOLT. Certifique-se da tensão indicada na etiqueta do produto (110V ou 220V) antes de efetuar a ligação elétrica.

⚠️ Atenção: Evite manter o motor operando continuamente no limite de seu torque ou sob travamento mecânico (stall), garantindo a durabilidade prolongada das engrenagens.

Descrição do produto

O que é o Motor XX-60KTYZ?

O XX-60KTYZ é um atuador síncrono compacto de corrente alternada monofásica. Ele combina dois enrolamentos independentes com um rotor magnético de ímãs permanentes e uma transmissão interna de redução mecânica blindada.

Utilizando um capacitor de filme plástico externo ligado entre as bobinas, o motor realiza partida instantânea e permite selecionar o sentido horário (CW) ou anti-horário (CCW).

Para que serve?

Chocadeiras e incubadoras: movimentação lenta e cíclica para viragem suave de ovos.
Grelhas rotativas e espetos: movimentação contínua com excelente dissipação térmica.
Vitrines, displays rotativos e expositores comerciais: rotação suave e silenciosa para exibição de peças.
Válvulas motorizadas e cortinas automatizadas: abertura e fechamento bidirecional com parada estável.

Por que devo usar?

Baixo consumo de energia: consome apenas 14 W de potência, mantendo alta eficiência elétrica.
Conexão direta na rede elétrica: elimina custos com fontes chaveadas de 12V/24V e drivers dedicados.
Velocidade síncrona estável: velocidade constante fixada na frequência da rede sem escorregamento magnético.
Tamanho compacto: carcaça de 60 mm de diâmetro, ideal para instalações em espaços reduzidos.

Quando devo usar?

Recomendado: aplicações de automação leve a média que precisam de velocidade fixa (1 a 110 RPM), baixo ruído, confiabilidade em trabalho contínuo e reversão simples.
Não recomendado: mecanismos que exijam controle de velocidade contínua por software (utilize motor DC com PWM) ou indexação angular precisa de passo a passo (utilize motor de passo). Caso precise de modelos com maior capacidade de torque e potência, veja os motores XX-68KTYZ (28 W) e XX-70KTYZ (40 W).

Pinout e diagrama de entradas/saídas

O motor possui fios de saída para alimentação e comutação:

Terminal / Identificador	Função	Tipo	Descrição
Comum (Neutro / Linha)	Linha Comum	Entrada AC	Ligado permanentemente ao Neutro ou Fase da rede elétrica
Terminal 1 (CW / Horário)	Enrolamento Sentido Horário	Entrada / Capacitor	Recebe a Fase para acionamento no sentido Horário (CW)
Terminal 2 (CCW / Anti-horário)	Enrolamento Sentido Anti-horário	Entrada / Capacitor	Recebe a Fase para acionamento no sentido Anti-horário (CCW)
Capacitor CBB61	Capacitor de Fase (~0.8 µF a 1.5 µF)	Componente Passivo	Ligado em paralelo entre o Terminal 1 (CW) e o Terminal 2 (CCW)

Como fazer a ligação

Requisitos de instalação e alimentação

Para a correta montagem elétrica do motor XX-60KTYZ, são necessários:

Rede elétrica CA: 110 VAC ou 220 VAC compatível com a tensão nominal do seu motor;
Capacitor de Deslocamento: Capacitor de filme de polipropileno CBB61 (com tensão mínima de 250 VAC para redes 110V ou 450 VAC para redes 220V);
Chave de Comutação: Chave seletora de 3 posições (1-0-2) ou módulo de 2 relés para controle microcontrolado.

Diagrama de ligação elétrica

O esquema abaixo apresenta a ligação elétrica recomendada com chave seletora manual e capacitor:

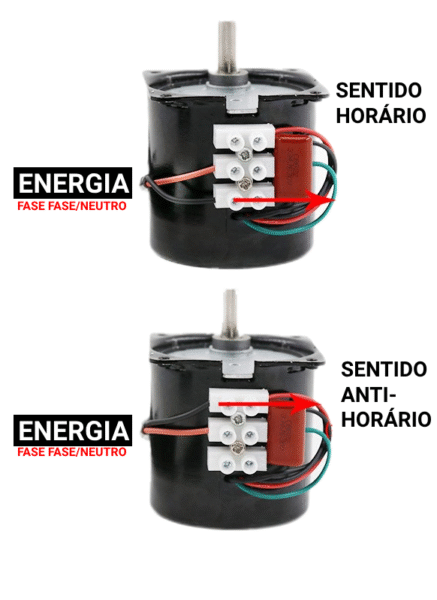

Esquema elétrico de ligação original do motor CA XX-60KTYZ com capacitor e chave inversora

O polo Neutro (N) da rede elétrica é ligado diretamente ao fio Comum do motor;
O Capacitor CBB61 é conectado entre os terminais CW e CCW;
O polo Fase (L) é comutado pela chave:
- Ligado ao terminal CW: rotação no sentido horário;
- Ligado ao terminal CCW: rotação no sentido anti-horário;
- Posição intermediária (aberto): motor em repouso/desligado.

Tabela de conexões dos terminais

Origem (Alimentação / Chave)	Destino no Motor XX-60KTYZ	Ação / Modo de Operação
Polo Neutro da Rede (N)	Terminal Comum do motor	Referência elétrica permanente
Terminal A do Capacitor	Terminal CW do motor	Deslocamento de fase
Terminal B do Capacitor	Terminal CCW do motor	Deslocamento de fase
Polo Fase da Rede (L) via Chave (Posição 1)	Terminal CW do motor	Giro no sentido Horário (CW)
Polo Fase da Rede (L) via Chave (Posição 2)	Terminal CCW do motor	Giro no sentido Anti-horário (CCW)

Cuidados e observações de segurança

⛔ Perigo — Alta Tensão: O motor é operado em tensões letais de 110 VAC / 220 VAC. Desligue a rede antes de mexer nas ligações e garanta o isolamento total de todos os bornes com fita isolante de qualidade ou espaguete termorretrátil.

⚠️ Atenção — Capacitor Obrigatório: Nunca acione o motor sem o capacitor conectado entre CW e CCW, pois ele não desenvolverá torque de partida e sofrerá sobreaquecimento.

Como usar

Guia de operação passo a passo

Checagem de Voltagem: Certifique-se de que a voltagem da rede local coincide com a voltagem indicada na etiqueta do motor (110V ou 220V).
Fixação Mecânica: Fixe a flange do motor com parafusos nos furos frontais e instale a carga mecânica no eixo D-shaft com trava firme.
Instalação do Capacitor: Conecte os terminais do capacitor CBB61 entre os fios CW e CCW.
Instalação da Chave ou Relé: Ligue o fio Comum ao Neutro da rede e o polo central da chave ou relé à Fase. Direcione as saídas para CW e CCW.
Teste de Sentido: Energize o circuito e verifique o acionamento nos dois sentidos de giro.

Modos de operação e ajustes

É possível regular a velocidade do motor XX-60KTYZ?

Não facilmente através de potenciômetros ou dimmers convencionais, pois a velocidade síncrona é fixada pela frequência da rede CA (50/60 Hz) e pela taxa de engrenagens internas. Para obter outra velocidade, selecione no momento da compra a variante de RPM adequada (ex.: 2.5, 10, 30 ou 110 RPM).

Sua rotação é precisa?

O motor mantém rotação uniforme sem escorregamento dentro de sua capacidade mecânica, mas não possui paradas fracionadas ou encoders internos. Para paradas em pontos fixos, utilize chaves fim de curso externas (microswitches).

Existem opções mais potentes no mesmo formato?

Sim. Caso seu mecanismo necessite de maior potência mecânica, conheça os modelos XX-68KTYZ de 28 W e XX-70KTYZ de 40 W.

Exemplos práticos de uso

Exemplo 1: Acionamento manual com Chave Seletora SPDT (1-0-2)

Configuração ideal para acionamento direto em painéis elétricos com seleção de sentido:

Tabela de Conexões do Exemplo 1:

Origem	Destino	Função
Rede Elétrica — Fase (L)	Polo Central (Comum) da Chave SPDT	Entrada de alimentação
Rede Elétrica — Neutro (N)	Terminal Comum (1 - Azul) do Motor	Retorno de corrente
Chave SPDT — Posição 1	Terminal CW (2 - Laranja) do Motor	Aciona giro no sentido Horário
Chave SPDT — Posição 2	Terminal CCW (3 - Amarelo) do Motor	Aciona giro no sentido Anti-horário
Capacitor CBB61	Entre o Terminal CW (2) e o Terminal CCW (3)	Deslocamento e defasagem de fase

Posição 1 (CW): A fase energiza o enrolamento de sentido horário.
Posição 0 (Centro): Desligado sem circulação de corrente.
Posição 2 (CCW): A fase energiza o enrolamento de sentido anti-horário.

Exemplo 2: Controle automatizado com Microcontrolador (Arduino / ESP32) e Módulo Relé Duplo

Código para automação periódica (exemplo: temporização para virador de ovos de chocadeiras):

// Mapeamento dos pinos de controle dos reles
const int PINO_RELE_LIGA_DESLIGA = 7; // Rele 1: Liga / Desliga a Fase geral
const int PINO_RELE_SENTIDO = 8;      // Rele 2: Comuta entre CW (NF) e CCW (NA)

void setup() {
  // Configura os pinos digitais como saida
  pinMode(PINO_RELE_LIGA_DESLIGA, OUTPUT);
  pinMode(PINO_RELE_SENTIDO, OUTPUT);

  // Inicializa com o motor desligado (reles ativos em nivel LOW)
  digitalWrite(PINO_RELE_LIGA_DESLIGA, HIGH);
  digitalWrite(PINO_RELE_SENTIDO, HIGH);
}

void loop() {
  // --- ETAPA 1: Girar no Sentido Horario (CW) por 10 segundos ---
  // Define o sentido Horario
  digitalWrite(PINO_RELE_SENTIDO, HIGH);
  delay(100); // Pequeno atraso mecanico de comutacao
  // Liga a alimentacao do motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, LOW);
  delay(10000); // Mantem operando por 10 segundos

  // Desliga o motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, HIGH);
  delay(2000); // Aguarda 2 segundos de parada total

  // --- ETAPA 2: Girar no Sentido Anti-horario (CCW) por 10 segundos ---
  // Define o sentido Anti-horario
  digitalWrite(PINO_RELE_SENTIDO, LOW);
  delay(100); // Pequeno atraso mecanico de comutacao
  // Liga a alimentacao do motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, LOW);
  delay(10000); // Mantem operando por 10 segundos

  // Desliga o motor
  digitalWrite(PINO_RELE_LIGA_DESLIGA, HIGH);
  delay(5000); // Aguarda 5 segundos antes do proximo ciclo
}

Conclusão

Este manual abordou de forma completa o motor síncrono CA XX-60KTYZ, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: motor síncrono CA compacto de 14 W (110V ou 220V), redutores com rotações de 1 a 110 RPM e torque mecânico de até 50 kgf.cm;
Descrição do produto e características: velocidade síncrona constante, alta eficiência energética com apenas 14W e excelente aplicação em chocadeiras, persianas e displays;
Como fazer a ligação: circuito elétrico com capacitor de defasagem CBB61, tabela de pinagem e cuidados de isolamento em alta tensão;
Como usar: reversão manual com chave seletora SPDT (com diagrama técnico padronizado) e automação via Arduino/ESP32 com módulo relé duplo.

O motor XX-60KTYZ destaca-se como uma escolha compacta, silenciosa e confiável para sistemas que buscam torque elevado com baixo consumo de energia.
