Módulo CAN BUS Shield MCP2515 para Arduino: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Módulo CAN BUS Shield MCP2515 para Arduino. Se desejar adquirir este produto, clique aqui.

O Módulo CAN BUS Shield MCP2515 para Arduino (código SKU RB0641) é uma placa de expansão empilhável (stackable shield, $65 \times 53\,\text{mm}$ ) projetada no fator de forma oficial do Arduino Uno R3 para instrumentação veicular OBD-II (On-Board Diagnostics II), redes industriais CANopen / SAE J1939 e sistemas de robótica distribuída. A arquitetura combina o controlador autônomo de protocolo MCP2515 (Microchip Technology) via interface SPI (Serial Peripheral Interface de até $10\,\text{MHz}$ ) com um transceptor diferencial de camada física de alta velocidade compatível com a norma ISO 11898-2 (TJA1050 / MCP2551), atingindo taxas de transferência de até $1\,\text{Mb/s}$ no padrão CAN 2.0B. Além do conector industrial metálico SUB-D de 9 pinos (DB9) e do borne de parafuso dedicado (CAN_H e CAN_L), o shield disponibiliza 4 LEDs indicadores de estado (PWR, TX, RX, INT), 2 botões táteis embutidos e barramentos auxiliares dedicados para UART e I2C (Inter-Integrated Circuit). Este documento técnico reúne especificações elétricas absolutas, mapeamento completo de pinos, equacionamento de bit timing e firmware pronto para bancada e diagnóstico automotivo.

Especificações técnicas

Principais especificações

As especificações estruturais, de protocolo e de conectividade do Módulo CAN BUS Shield MCP2515 para Arduino estão consolidadas na tabela a seguir:

Parâmetro	Especificação
Modelo Comercial	Módulo CAN BUS Shield MCP2515 para Arduino (Formato Uno R3 V1.2)
Código de Referência (SKU)	RB0641
Controlador de Protocolo CAN	Microchip MCP2515-I/SO (Encapsulamento SMD SOIC-18)
Transceptor de Camada Física (PHY)	NXP TJA1050 / Microchip MCP2551 (SOIC-8, alta velocidade ISO 11898-2)
Versão do Protocolo Suportada	CAN V2.0A / V2.0B Ativo (Identificadores Standard de $11\,\text{bits}$ e Extended de $29\,\text{bits}$ )
Taxa Máxima de Transferência CAN	Até $1\,\text{Mb/s}$ ( $5\,\text{kbps}$ a $1.000\,\text{kbps}$ ; padrões veiculares típicos: $250\,\text{kbps}$ e $500\,\text{kbps}$ )
Interface com o Microcontrolador	SPI (Serial Peripheral Interface) de alta velocidade até $10\,\text{MHz}$ — Modos `(0,0)` e `(1,1)`
Oscilador a Cristal na Placa (`Y1`/`X1`)	Cristal de quartzo metálico HC-49S de $16{,}000\,\text{MHz}$ (conferir gravação `16.000` ou `8.000` no invólucro)
Buffers e Filtros em Hardware	$3$ buffers de transmissão (`TXB0`–`TXB2`), $2$ buffers de recepção (`RXB0`, `RXB1`), $6$ filtros e $2$ máscaras de $29\,\text{bits}$
Conectores de Campo CAN	$1$ conector fêmea padrão SUB-D DB9 ( $9$ pinos) + $1$ borne de parafuso duplo (`CAN_H` / `CAN_L`)
Terminação de Linha Integrada	Resistor de fim de linha de $120\,\Omega$ selecionável na placa (chave/jumper de terminação `P1`/`R3`)
Expansões Periféricas Auxiliares	Conectores dedicados de $4$ pinos ( $2{,}54\,\text{mm}$ ) para interface serial UART (`RX`, `TX`, `5V`, `GND`) e I2C (`SDA`, `SCL`, `5V`, `GND`)
Sinalização Visual (4 LEDs SMD)	Power (`PWR`), Enviando (`TX`), Recebendo (`RX`) e Interrupção (`INT`)
Interface Tátil Integrada	$2$ botões push-button embutidos na placa (Reset e botão auxiliar / controle)
Dimensões e Massa	$65 \times 53\,\text{mm}$ (excluindo projeção frontal do conector DB9) / Peso aproximado: $55\,\text{g}$

Características elétricas e operacionais

Os limites elétricos nominais e máximos absolutos do conjunto controlador MCP2515 + transceptor diferencial CAN alimentado pelo barramento do Arduino estão detalhados abaixo:

Parâmetro Elétrico / Operacional	Mínimo	Típico	Máximo	Unidade	Condição / Observação Técnica
Tensão de Operação do Shield ( $V_{\text{CC}}$ )	$4{,}75$	$5{,}00$	$5{,}25$	$\text{VDC}$	Suprida pelo pino `5V` regulado do Arduino (limite absoluto antes de dano: $6{,}0\,\text{V}$ )
Consumo Médio Nominal de Corrente	$15{,}0$	$30{,}0$	$45{,}0$	$\text{mA}$	Operação típica com tráfego intermitente CAN + LEDs indicadores ativos
Corrente de Pico (Bit Dominante)	$35{,}0$	$55{,}0$	$75{,}0$	$\text{mA}$	Transmissão contínua de nível dominante (`0`) sobre barramento terminado em $60\,\Omega$
*Corrente em Repouso (Recessive Idle)*	$6{,}0$	$10{,}0$	$15{,}0$	$\text{mA}$	Barramento em estado recessivo (`1`) com LED `PWR` energizado
Nível Lógico Alto de Entrada SPI ( $V_{\text{IH}}$ )	$3{,}50$	$5{,}00$	$V_{\text{CC}} + 0{,}5$	$\text{V}$	$V_{\text{IH(mín)}} = 0{,}7 \cdot V_{\text{CC}}$ nas linhas `CS`, `SCK` e `MOSI` com $V_{\text{CC}} = 5{,}0\,\text{V}$
Nível Lógico Baixo de Entrada SPI ( $V_{\text{IL}}$ )	$-0{,}30$	$0{,}00$	$1{,}00$	$\text{V}$	$V_{\text{IL(máx)}} = 0{,}2 \cdot V_{\text{CC}}$ referido ao `GND` comum
Tensão de Modo Comum Recessiva (`CAN_H`/`CAN_L`)	$2{,}00$	$2{,}50$	$3{,}00$	$\text{V}$	Ambas as linhas polarizadas em $V_{\text{CC}}/2 \approx 2{,}5\,\text{V}$ quando nenhum nó transmite bit `0`
Tensão Dominante em `CAN_H` / `CAN_L`	$2{,}75$ / $0{,}50$	$3{,}50$ / $1{,}50$	$4{,}50$ / $2{,}25$	$\text{V}$	`CAN_H` sobe para $\approx 3{,}5\,\text{V}$ e `CAN_L` desce para $\approx 1{,}5\,\text{V}$ sobre carga de $60\,\Omega$
Tensão Diferencial Dominante ( $V_{\text{diff}}$ )	$1{,}50$	$2{,}00$	$3{,}00$	$\text{V}$	$V_{\text{diff}} = V_{\text{CANH}} - V_{\text{CANL}}$ (limiar diferencial do receptor entre $0{,}5\,\text{V}$ e $0{,}9\,\text{V}$ )
Proteção contra Transientes no Barramento	$-27{,}0$	—	$+40{,}0$	$\text{V}$	Tolerância nos pinos `CAN_H` e `CAN_L` contra curtos acidentais à bateria $12\,\text{V}$ / $24\,\text{V}$
Temperatura de Operação Industrial ( $T_A$ )	$-40$	$+25$	$+85$	$\text{°C}$	Faixa industrial dos CIs automotivos MCP2515-I/SO e TJA1050/MCP2551

Descrição do produto

O que é o Módulo CAN BUS Shield MCP2515 para Arduino?

O Módulo CAN BUS Shield MCP2515 para Arduino é uma interface de rede veicular e industrial completa concebida para encaixe direto (plug-and-play) sobre placas Arduino Uno R3, Arduino Leonardo e Arduino Mega 2560, eliminando fiações soltas em protoboard durante testes em veículos ou painéis elétricos. A placa implementa em hardware dedicado as duas camadas inferiores do modelo OSI para redes CAN 2.0B: o controlador Microchip MCP2515 processa integralmente a camada de enlace de dados (Data Link Layer — enquadramento de mensagens, arbitragem não destrutiva por prioridade de ID, cálculo e validação de CRC de 15 bits, bit stuffing, filtragem por máscaras e retransmissão automática em caso de erro), enquanto o transceptor de alta velocidade TJA1050 / MCP2551 executa a conversão da camada física (Physical Layer — ISO 11898-2) entre níveis lógicos TTL de $5\,\text{V}$ e sinais diferenciais simétricos imunes a interferência eletromagnética.

Projetado especificamente para instrumentação prática, o shield reúne em uma única PCB de fibra de vidro FR-4 um conector metálico SUB-D de 9 pinos (DB9) já roteado para cabos adaptadores DB9-para-OBD-II, um borne de parafuso lateral de $2$ vias para conexão direta de cabos industriais em par trançado, 4 LEDs dedicados de telemetria física (PWR, TX, RX e INT) que permitem diagnosticar visualmente o tráfego de pacotes sem osciloscópio, 2 botões embutidos para reinicialização/interação rápida e conectores header de $4$ pinos para acoplar displays I2C (OLED/LCD) ou módulos UART (GPS, Bluetooth ou telemetria LoRa) diretamente sobre o shield.

Para que serve?

Scanners automotivos OBD-II, dataloggers de telemetria e painéis digitais (SimRacing / pista): Aquisição em tempo real de grandezas da unidade de controle do motor (ECU — rotação RPM, velocidade veicular, temperatura do líquido de arrefecimento, carga do motor, pressão de admissão e códigos de falha DTC) através de cabo padrão DB9 $\leftrightarrow$ OBD-II (ISO 15765-4).
Automação industrial, máquinas agrícolas e supervisão em redes CANopen / SAE J1939: Comunicação multiponto determinística entre controladores, inversores de frequência, sensores industriais remotos e implementos pesados (caminhões, ônibus e tratores a $250\,\text{kbps}$ ou $500\,\text{kbps}$ ) por par trançado.
Robótica móvel, veículos elétricos e gerenciamento de baterias (BMS): Integração confiável entre o controlador central e controladores de tração BLDC, servoatuadores inteligentes e módulos de proteção de células de lítio em ambientes com intenso ruído de chaveamento PWM.

Por que devo usar?

Montagem mecânica empilhável (Shield) com conectividade industrial DB9 e borne de parafuso: Ao encaixar diretamente nos barramentos fêmea do Arduino Uno/Mega e oferecer fixação mecânica parafusada no conector SUB-D DB9, o shield suporta vibrações severas dentro de veículos e máquinas sem mau contato de jumpers.
Diagnóstico visual imediato por 4 LEDs de hardware e portas de expansão I2C/UART prontas: Os indicadores independentes de alimentação (PWR), transmissão (TX), recepção (RX) e interrupção ativa (INT) aceleram a depuração de falhas de baud rate ou terminação, enquanto os conectores I2C e UART permitem plugar um display OLED ou módulo GPS em segundos.
Desacoplamento total de processamento no controlador MCP2515 via SPI de 10 MHz: Como toda a arbitragem, checagem de CRC e filtragem de identificadores ocorre dentro do silício do MCP2515, o microcontrolador hospedeiro lê apenas os pacotes úteis validados nos buffers RXB0/RXB1, preservando CPU e memória RAM.

Quando devo usar?

Este shield é a solução ideal quando você utiliza placas no formato padrão Arduino (Uno R3, Mega 2560, Leonardo) alimentadas em $5{,}0\,\text{VDC}$ e necessita de uma estrutura fisicamente rígida com conector DB9 nativo para cabo OBD-II, LEDs dedicados de monitoramento de tráfego e barramentos prontos para periféricos externos I2C/UART em redes CAN 2.0A/2.0B de até $1\,\text{Mb/s}$ .

Em contrapartida, avalie as seguintes alternativas técnicas caso o seu projeto se enquadre nestas restrições:

Gabinetes ultracompactos, protoboards ou conexão dedicada a placas miniaturizadas (Arduino Nano / Pro Mini): O formato shield ( $65 \times 53\,\text{mm}$ ) ocupa toda a área de um Uno. Para espaços reduzidos, utilize o compacto Módulo CAN BUS MCP2515 TJA1050 OBD-II (RB0552) ( $43 \times 28\,\text{mm}$ ).
Barramentos veiculares modernos com protocolo CAN FD (Flexible Data-Rate): Redes automotivas recentes que operam com payloads de até $64\,\text{bytes}$ e taxas de dados de $2\,\text{Mbps}$ a $8\,\text{Mbps}$ exigem controladores compatíveis com ISO 11898-1:2015, como o MCP2518FD (o MCP2515 suporta exclusivamente CAN 2.0 clássico até $8\,\text{bytes}$ e $1\,\text{Mbps}$ ).
Sistemas nativos de $3{,}3\,\text{V}$ com controlador CAN interno (ex.: ESP32 usando periférico TWAI interno sem fonte de $5\,\text{V}$ ): Como o transceptor TJA1050/MCP2551 do shield requer alimentação estrita de $5{,}0\,\text{V}$ , em circuitos alimentados apenas por bateria $3{,}3\,\text{V}$ com ESP32 prefira um transceptor puro de $3{,}3\,\text{V}$ como o SN65HVD230, ou utilize transceptores isolados (ISO1050) em ambientes industriais sujeitos a ground loops elevados.

Pinout e diagrama de entradas/saídas

O Módulo CAN BUS Shield MCP2515 distribui seus sinais através de quatro grupos funcionais: (1) as barras laterais empilháveis padrão Arduino (incluindo o conector traseiro ICSP/ISP de $6$ pinos), (2) o conector frontal SUB-D DB9 em paralelo com o borne lateral de $2$ parafusos, (3) os conectores auxiliares de $4$ pinos para UART e I2C, e (4) os indicadores luminosos e chaves na superfície da PCB.

1. Mapeamento dos pinos entre o Shield e a Placa Base Arduino

Pino no Shield / Arduino	Sinal Técnico	Direção (Relativa ao Shield)	Nível Elétrico	Função Detalhada na Placa
5V (Power Header)	Alimentação Principal $V_{\text{CC}}$	Entrada	$+5{,}0\,\text{VDC}$ ( $\pm 5\%$ )	Energiza o controlador MCP2515, o transceptor CAN, o LED `PWR` e os pinos `+5V` dos conectores UART e I2C.
GND (Power / Digital)	Terra Comum	Referência	$0\,\text{V}$	Referência elétrica comum da lógica SPI, transceptor CAN e periféricos auxiliares.
RST (Power Header)	System Reset	Bidirecional	Ativo Baixo ( $0\,\text{V}$ )	Conectado ao botão tátil de Reset do shield para reiniciar o conjunto Arduino + Shield com acesso pelo topo.
D10 (ou D9 via jumper)	`CAN_CS` ( $\overline{\text{CS}}$ )	Entrada Lógica	$5\,\text{V}$ TTL/CMOS	Seleção de escravo SPI do controlador MCP2515 (ativo em `LOW`). Padrão de fábrica em D10 na revisão V1.2 EF02037/compatíveis (algumas revisões Seeed usam D9; o código de exemplo testa/configura facilmente).
D11 (e pino 4 ICSP)	`SPI_MOSI` (`SI`)	Entrada Lógica	$5\,\text{V}$ TTL/CMOS	Linha serial de comandos e dados transmitidos do microcontrolador mestre para a entrada `SI` do MCP2515.
D12 (e pino 1 ICSP)	`SPI_MISO` (`SO`)	Saída Lógica	$0\,\text{V}$ / $+5{,}0\,\text{V}$	Linha serial de dados lidos do pino `SO` do MCP2515 para o mestre (entra em alta impedância `Hi-Z` quando `CS = HIGH`).
D13 (e pino 3 ICSP)	`SPI_SCK` (`SCK`)	Entrada Lógica	$5\,\text{V}$ ( $f \le 10\,\text{MHz}$ )	Entrada de clock síncrono SPI fornecido pelo microcontrolador hospedeiro.
D2 (`INT0`)	`CAN_INT` ( $\overline{\text{INT}}$ )	Saída Lógica	Ativo Baixo ( $5\,\text{V}$ )	Saída de interrupção do MCP2515 com pull-up na placa. Cai para `LOW` (acendendo o LED `INT`) quando há pacote recebido ou alerta de erro.
D0 / D1 (`RX` / `TX`)	`UART_RX` / `UART_TX`	Passagem Direta	$5\,\text{V}$ TTL	Roteados diretamente para o conector externo de $4$ pinos UART (livres caso nenhum módulo serial esteja plugado).
A4 / A5 (`SDA` / `SCL`)	`I2C_SDA` / `I2C_SCL`	Passagem Direta	$5\,\text{V}$ TTL	Roteados diretamente para o conector externo de $4$ pinos I2C para displays OLED/LCD e sensores externos.
D3 a D8 e A0 a A3	GPIOs Livres (Pass-through)	Livre	$5\,\text{V}$ TTL	Pinos preservados nas barras fêmea superiores do shield (em revisões com botão de usuário dedicado, verificar continuidade com `D3`/`D4` ou `A0`/`A1`).

2. Pinagem do Conector SUB-D DB9, Borne Lateral e Porta Veicular OBD-II

Na maioria dos cabos adaptadores automotivos OBD-II $\to$ DB9, o shield utiliza por padrão a pinagem OBD-II Standard nos pinos 3 (CAN_H) e 5 (CAN_L) do conector DB9. Confira a correspondência completa entre o conector DB9 do shield, o conector trapezoidal OBD-II (SAE J1962) do veículo e o padrão industrial CiA-102:

Terminal no Shield	Pino Equivalente OBD-II (Carro)	Sinal Padrão OBD-II (Default do Shield)	Padrão Industrial CiA-102 (Alternativo)	Função Técnica
DB9 Pino 2	Pino 4 / Pino 5 OBD-II	GND (Terra de Sinal)	`CAN_L` (apenas se jumper CiA alterado)	Referência de modo comum entre o veículo e o transceptor do shield.
DB9 Pino 3	Pino 6 OBD-II	*`CAN_H` (CAN High)*	`GND`	Linha diferencial positiva de alta velocidade (ISO 15765-4).
DB9 Pino 5	Pino 14 OBD-II	*`CAN_L` (CAN Low)*	Shield / Terra	Linha diferencial negativa de alta velocidade (ISO 15765-4).
DB9 Pino 7	—	Não Conectado (`NC`)	`CAN_H` (apenas se jumper CiA alterado)	Usado somente em cabos industriais padrão CiA DS-102.
DB9 Pino 9	Pino 16 OBD-II	`V_OBD` ( $+12\,\text{V}$ Bateria)	`CAN_V+`	Tensão bruta da bateria veicular (desacoplada por padrão por segurança).
Borne `CAN_H`	Pino 6 OBD-II	`CAN_H` Direto	`CAN_H` Direto	Em paralelo direto com a saída `CANH` do transceptor (independe de cabo DB9).
Borne `CAN_L`	Pino 14 OBD-II	`CAN_L` Direto	`CAN_L` Direto	Em paralelo direto com a saída `CANL` do transceptor (independe de cabo DB9).

3. Conectores de Expansão Auxiliares (`I2C` / `UART`) e LEDs de Diagnóstico

Bloco na Placa	Serigrafia	Função Operacional
Conector `I2C` ( $4$ pinos)	`GND` \| `5V` \| `SCL` \| `SDA`	Alimentação $+5\,\text{V}$ e barramento $I^2C$ conectado a `A5` (`SCL`) e `A4` (`SDA`) para acoplar displays OLED SSD1306 ou LCD I2C.
Conector `UART` ( $4$ pinos)	`GND` \| `5V` \| `TX` \| `RX`	Alimentação $+5\,\text{V}$ e porta serial hardware conectada a `D1` (`TX`) e `D0` (`RX`) para módulos GPS, Bluetooth ou conversores seriais.
LED `PWR`	Indicador de Energia	Permanece aceso continuamente enquanto a malha regulada de $+5{,}0\,\text{VDC}$ estiver presente no shield.
LED `TX`	Indicador de Transmissão	Pisca em sincronismo com quadros CAN enviados pelo controlador MCP2515 ao barramento físico.
LED `RX`	Indicador de Recepção	Pisca sempre que quadros válidos são recebidos nos buffers de recepção do controlador.
LED `INT`	Indicador de Interrupção	Acende quando a linha $\overline{\text{INT}}$ (`D2`) é levada a nível `LOW` aguardando leitura via SPI pelo microcontrolador.

Como fazer a ligação

Requisitos de instalação e alimentação

Encaixe empilhado direto (Arduino Uno R3) vs. compatibilidade com Arduino Mega 2560:
- No Arduino Uno R3, basta alinhar cuidadosamente todas as fileiras de pinos machos inferiores do shield (incluindo o conector traseiro ICSP de $2 \times 3$ pinos, se presente na revisão) sobre os soquetes fêmea do Arduino e pressionar verticalmente até o assentamento completo. Verifique se a carcaça metálica inferior do conector SUB-D DB9 mantém folga segura em relação ao conector USB tipo B metálico do Arduino Uno (cole uma tira de fita isolante ou Kapton sobre o conector USB do Uno para impedir qualquer curto mecânico com a carcaça).
- No Arduino Mega 2560, lembre-se de que o barramento SPI em hardware reside nos pinos D50 (MISO), D51 (MOSI), D52 (SCK) e D53 (SS) — ou no conector central ICSP de 6 pinos. Se a sua revisão do shield rotear o SPI pelos pinos laterais D11–D13 sem conectar ao soquete ICSP inferior, interligue com jumpers D11 $\to$ D51, D12 $\to$ D50 e D13 $\to$ D52 (mantendo CS em D10 e INT em D2).
Alimentação estabilizada de $5{,}0\,\text{VDC}$ e integração com ESP32 ( $3{,}3\,\text{V}$ ):
- O transceptor físico de alta velocidade exige alimentação estrita entre $4{,}75\,\text{VDC}$ e $5{,}25\,\text{VDC}$ no pino 5V, drenando cerca de $30\,\text{mA}$ médios (e picos de até $75\,\text{mA}$ ).
- Caso deseje operar o shield desacoplado via cabos jumpers junto a um ESP32 (cujos GPIOs operam a $3{,}3\,\text{V}$ e não toleram $5{,}0\,\text{V}$ ), alimente o pino 5V do shield com $+5{,}0\,\text{VDC}$ (pino VIN / 5V USB) e utilize obrigatoriamente um conversor de nível lógico bidirecional de 4 ou 8 canais ( $3{,}3\,\text{V} \leftrightarrow 5{,}0\,\text{V}$ ) nas linhas CS (D10), MOSI (D11), MISO (D12), SCK (D13) e INT (D2).
Cabeamento diferencial em par trançado e verificação de continuidade DB9:
- Para redes industriais conectadas ao borne de parafuso (CAN_H / CAN_L), utilize exclusivamente cabo de par trançado de impedância característica $Z_0 = 120\,\Omega$ (bitola $24\,\text{AWG}$ a $20\,\text{AWG}$ ).
- Ao utilizar um cabo comercial pronto DB9 $\leftrightarrow$ OBD-II, meça sempre com o multímetro em teste de continuidade antes de plugar no veículo se o Pino 6 do OBD-II chega ao Pino 3 do DB9 (CAN_H) e se o Pino 14 do OBD-II chega ao Pino 5 do DB9 (CAN_L), pois existem cabos seriais RS-232 ou cabos padrão CiA no mercado com pinagem diferente. Se preferir evitar qualquer dúvida de pinagem DB9, ligue os fios vindos dos pinos 6 e 14 do conector OBD-II diretamente aos bornes de parafuso CAN_H e CAN_L do shield.

Diagrama de ligação elétrica

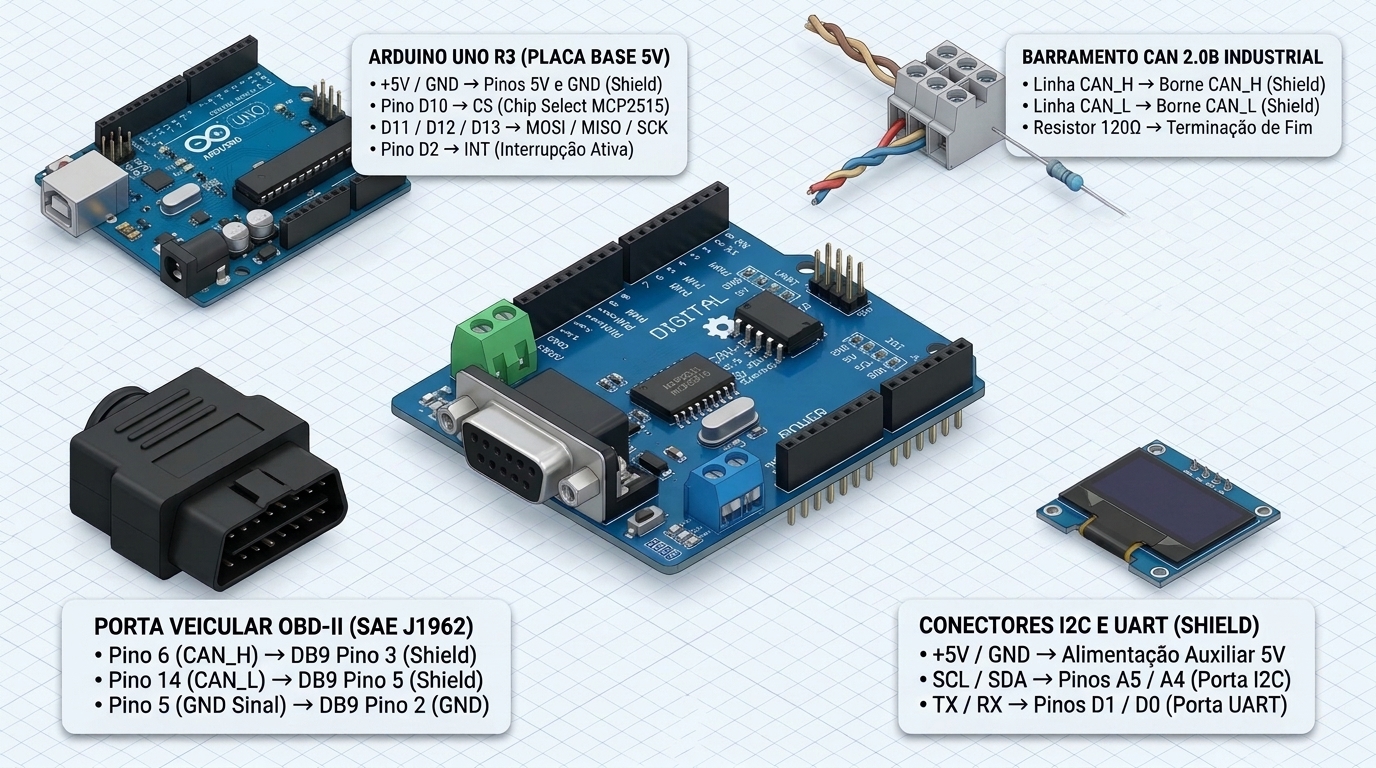

A figura abaixo apresenta o diagrama de ligação elétrica em blocos do Módulo CAN BUS Shield MCP2515 para Arduino, evidenciando o acoplamento direto sobre a placa base Arduino Uno R3 ( $5\,\text{V}$ ), a conexão automotiva via porta OBD-II (SAE J1962), a ligação industrial em par trançado pelo borne dedicado com terminação de $120\,\Omega$ e o uso dos conectores auxiliares I2C / UART:

Diagrama de ligação elétrica do Módulo CAN BUS Shield MCP2515 para Arduino

Conforme ilustrado, toda a comunicação lógica entre o microcontrolador e o controlador MCP2515 trafega internamente pelas barras empilháveis (5V, GND, D10, D11, D12, D13 e D2), deixando os terminais externos do shield livres para o acoplamento simultâneo do barramento diferencial CAN (seja via tomada DB9 automotiva ou via borne de parafuso industrial) e de periféricos de visualização local na porta I2C.

Tabela de conexões dos terminais

O mapeamento completo ponto a ponto (De $\to$ Para) sincronizado com o diagrama de ligação elétrica para operação com Arduino Uno R3, rede OBD-II / CAN Industrial e periféricos auxiliares encontra-se na tabela abaixo:

Terminal de Origem (Placa Base / Rede / Periférico)	Terminal de Destino (CAN BUS Shield RB0641)	Cor Sugerida / Meio	Tipo de Sinal	Observação Técnica
Pinos +5V e GND (Arduino Uno R3)	Pinos 5V e GND (Barra Power do Shield)	Encaixe Direto (Vermelho/Preto)	Alimentação DC ( $+5{,}0\,\text{V}$ )	Alimenta MCP2515, transceptor CAN e barramentos auxiliares
Pino D10 / SS (Arduino Uno R3)	Pino D10 (`CS`) do Shield	Encaixe Direto	Seleção SPI ( $\overline{\text{CS}}$ )	Em revisões alternativas com jumper em `D9`, ajustar pino `CS` no software
Pinos D11 / D12 / D13 (Arduino Uno R3)	Pinos D11 (`MOSI`) / D12 (`MISO`) / D13 (`SCK`)	Encaixe Direto	Barramento SPI ( $10\,\text{MHz}$ )	No Arduino Mega 2560, garantir conexão ao `ICSP` ou pinos `D51`/`D50`/`D52`
Pino D2 / INT0 (Arduino Uno R3)	Pino D2 (`INT`) do Shield	Encaixe Direto	Interrupção Ativa Baixa	Sinaliza quadros recebidos por borda de descida (`FALLING`)
Pino 6 OBD-II (SAE J1962)	DB9 Pino 3 (ou Borne `CAN_H`)	Amarelo / Branco (Par Trançado)	Sinal Diferencial `CAN_H`	Rede veicular de alta velocidade ISO 15765-4 ( $500\,\text{kbps}$ )
Pino 14 OBD-II (SAE J1962)	DB9 Pino 5 (ou Borne `CAN_L`)	Verde / Azul (Par Trançado)	Sinal Diferencial `CAN_L`	Rede veicular de alta velocidade ISO 15765-4 ( $500\,\text{kbps}$ )
Pino 5 OBD-II (Signal Ground)	DB9 Pino 2 (ou Pino `GND`)	Preto	Terra de Sinal Comum	Equaliza o potencial de modo comum entre ECU e transceptor
Linha `CAN_H` / `CAN_L` Industrial	Bornes `CAN_H` e `CAN_L` (Parafuso)	Par Trançado $120\,\Omega$	Barramento CAN 2.0B	Habilitar resistor de $120\,\Omega$ apenas nos 2 extremos físicos da linha
Display OLED / Periférico I2C	Conector I2C (`+5V`, `GND`, `SCL`/`A5`, `SDA`/`A4`)	Chicote 4 Vias	Alimentação + $I^2C$	Verificar se o display I2C suporta $+5{,}0\,\text{V}$ nos pinos `VCC`/`SDA`/`SCL`
Módulo GPS / Serial Auxiliar	Conector UART (`+5V`, `GND`, `TX`/`D1`, `RX`/`D0`)	Chicote 4 Vias	Alimentação + UART TTL	Desconectar `D0`/`D1` durante gravação de código via cabo USB no Uno

Caso deseje ligar o shield por cabos jumpers a um ESP32 ( $3{,}3\,\text{V}$ ) através de um Conversor de Nível Lógico Bidirecional ( $3{,}3\,\text{V}$ LV $\leftrightarrow$ $5{,}0\,\text{V}$ HV), siga esta correspondência no barramento VSPI:

Pino no ESP32 (Lado `LV` $3{,}3\,\text{V}$ )	Pino no CAN BUS Shield (Lado `HV` $5{,}0\,\text{V}$ )	Função Técnica
Pino 5V / VIN (USB) + GND	Pinos 5V (Alimentação `HV`) e GND	Alimentação $+5{,}0\,\text{VDC}$ obrigatória para o transceptor CAN
GPIO 5 (`VSPI SS`) $\leftrightarrow$ `LV1`/`HV1`	Pino D10 (`CS`)	Seleção do controlador MCP2515
GPIO 23 (`VSPI MOSI`) $\leftrightarrow$ `LV2`/`HV2`	Pino D11 (`MOSI` / `SI`)	Transmissão SPI Mestre $\to$ Shield
GPIO 19 (`VSPI MISO`) $\leftrightarrow$ `LV3`/`HV3`	Pino D12 (`MISO` / `SO`)	Recepção SPI protegida contra os $5{,}0\,\text{V}$ de saída do MCP2515
GPIO 18 (`VSPI SCK`) $\leftrightarrow$ `LV4`/`HV4`	Pino D13 (`SCK`)	Clock síncrono SPI
GPIO 4 (`IRQ`) $\leftrightarrow$ `LV5`/`HV5`	Pino D2 (`INT`)	Interrupção externa protegida em $3{,}3\,\text{V}$

Cuidados e observações de segurança

⛔ Perigo: Nunca realize testes de injeção aleatória de pacotes CAN (fuzzing) ou escrita em identificadores proprietários na porta OBD-II com o veículo em movimento! Os barramentos CAN de automóveis interligam módulos críticos de segurança ativa, incluindo direção elétrica (EPS), controle de estabilidade e freios (ABS/ESC), câmbio automático e gerenciamento de torque da ECU. Transmitir quadros com IDs conflitantes ou na taxa de bits incorreta gera contadores de erro (Error Frames / Bus-Off) capazes de acionar modos de falha de emergência no painel. Em veículos, inicie sempre em modo passivo (Listen-Only) e efetue requisições padronizadas OBD-II (0x7DF) apenas com o veículo estacionado e freio de estacionamento acionado.

⚠️ Atenção: Isole eletricamente o topo da carcaça metálica do conector USB-B do Arduino Uno R3 antes de empilhar o shield e jamais aplique $+12\,\text{V}$ do pino 16 do OBD-II diretamente no pino 5V! Nos modelos Arduino Uno com conector USB tipo B grande (quadrado metálico), os terminais soldados sob o conector DB9 do shield ficam muito próximos do topo metálico do USB; aplique uma camada de fita isolante sobre a blindagem do USB do Uno. Além disso, se alimentar o conjunto pela tomada OBD-II do carro ( $12\,\text{V}$ a $14{,}4\,\text{V}$ com alternador ativo), conecte essa linha exclusivamente através de um regulador automotivo protegido ou entrada VIN com proteção contra picos (load dump), nunca na malha lógica de $5\,\text{V}$ .

💡 Dica: Antes de ligar a alimentação, meça com um multímetro na escala de resistência ( $\Omega$ ) entre os parafusos CAN_H e CAN_L do barramento desenergizado. Uma rede CAN física íntegra exige dois resistores de $120\,\Omega$ nas duas extremidades opostas do cabo, resultando em $60\,\Omega$ ( $\pm 5\,\Omega$ ) equivalentes. Ao conectar o shield na tomada OBD-II de um automóvel, mantenha a terminação interna de $120\,\Omega$ do shield desativada/aberta, pois o chicote original do carro já possui $60\,\Omega$ internos; já em uma bancada ligando dois shields entre si, habilite os $120\,\Omega$ em ambas as placas.

Como usar

Guia de operação passo a passo

Inspecione o cristal oscilador e o pino CS na placa antes de compilar: Localize o componente oval prateado ao lado do CI MCP2515. Em shields completos de formato Uno (como o RB0641), o cristal padrão é de $16{,}000\,\text{MHz}$ (MCP_16MHZ), diferentemente dos mini-módulos azuis compactos que costumam usar $8{,}000\,\text{MHz}$ (MCP_8MHZ). Verifique também se a trilha/jumper CS está no padrão D10 (o firmware da próxima seção detecta automaticamente D10 e D9, facilitando a partida imediata).
Acompanhe o comportamento dos 4 LEDs de diagnóstico ao energizar: Conecte o Arduino empilhado com o shield ao computador via USB. O LED PWR deve acender imediatamente com brilho firme. Os LEDs TX, RX e INT devem permanecer apagados ou estabilizar logo após a inicialização do setup().
Instale a biblioteca oficial na Arduino IDE: Acesse Sketch $\to$ Include Library $\to$ Manage Libraries..., procure por MCP_CAN_lib (desenvolvida por Cory J. Fowler) e instale a versão mais atual. Alternativamente, a biblioteca autowp-mcp2515 também é integralmente compatível.
Execute primeiro o Autoteste Interno (Loopback) pelo Monitor Serial: Sem precisar conectar nenhum veículo ou segundo módulo CAN, abra o Monitor Serial em $115200\,\text{bps}$ e envie a letra L. O controlador MCP2515 transmitirá e receberá internamente um quadro de teste validando toda a comunicação SPI, o cristal de $16\,\text{MHz}$ e a interrupção no pino D2.
Conecte ao barramento físico em modo Listen-Only (S) ou Scanner OBD-II (O): Ligue o cabo DB9-OBD-II (ou os bornes CAN_H e CAN_L) ao veículo com a ignição ligada na posição de acessórios/motor em marcha lenta ( $500\,\text{kbps}$ para veículos leves modernos ISO 15765-4). Observe o LED RX piscando conforme os pacotes chegam e acione O para decodificar grandezas reais da ECU.

Modos de operação e ajustes

Equacionamento diferencial ISO 11898-2, impedância de barramento e Bit Timing em 16 MHz

O transceptor do shield codifica os bits sobre o par trançado pela tensão diferencial ( $V_{\text{diff}}$ ) medida entre as linhas CAN_H e CAN_L:

V_{\text{diff}} = V_{\text{CANH}} - V_{\text{CANL}}

Em estado recessivo (bit lógico 1), os estágios de saída permanecem em alta impedância polarizados a $\approx 2{,}5\,\text{V}$ , resultando em $V_{\text{diff}} \approx 0\,\text{V}$ ( $< 0{,}5\,\text{V}$ ). Em estado dominante (bit lógico 0), o transceptor eleva CAN_H para $\approx 3{,}5\,\text{V}$ e reduz CAN_L para $\approx 1{,}5\,\text{V}$ , impondo $V_{\text{diff}} \approx 2{,}0\,\text{V}$ ( $\ge 0{,}9\,\text{V}$ ) sobre a carga equivalente formada pelos dois resistores terminadores de fim de linha ( $R_{T1} = R_{T2} = 120\,\Omega$ ):

R_{\text{bus}} = \frac{R_{T1} \cdot R_{T2}}{R_{T1} + R_{T2}} = \frac{120\,\Omega \times 120\,\Omega}{120\,\Omega + 120\,\Omega} = 60\,\Omega

No gerador de baud rate interno do MCP2515 (registradores CNF1, CNF2 e CNF3), cada período de bit é construído por múltiplos inteiros da unidade fundamental de tempo Time Quantum ( $T_Q$ ), derivada da frequência do cristal oscilador ( $f_{\text{OSC}}$ ) e do Baud Rate Prescaler ( $\text{BRP} \in [0..63]$ ):

T_Q = \frac{2 \cdot (\text{BRP} + 1)}{f_{\text{OSC}}}

Somando os quatro segmentos que compõem um bit CAN — sincronismo fixo ( $1\,T_Q$ ), propagação ( $t_{\text{PropSeg}}$ ), segmento de fase 1 ( $t_{\text{PS1}}$ , onde ocorre a amostragem do nível lógico) e segmento de fase 2 ( $t_{\text{PS2}}$ ) — obtém-se a taxa exata de transferência no barramento ( $f_{\text{BIT}}$ ):

f_{\text{BIT}} = \frac{f_{\text{OSC}}}{2 \cdot (\text{BRP} + 1) \cdot \left(1 + t_{\text{PropSeg}} + t_{\text{PS1}} + t_{\text{PS2}}\right)}

Considerando o cristal padrão do shield de $f_{\text{OSC}} = 16\,\text{MHz}$ (16.000), ao configurar $\text{BRP} = 0$ e $N_{\text{TQ}} = 16\,T_Q$ por bit (ex.: $1 + 5 + 6 + 4 = 16\,T_Q$ , posicionando o ponto de amostragem em $75\%$ do bit conforme recomendação automotiva SAE/CIA), atinge-se com resolução temporal superior a velocidade padrão OBD-II de $500\,\text{kbps}$ :

f_{\text{BIT}} = \frac{16 \times 10^6\,\text{Hz}}{2 \cdot (0 + 1) \cdot 16} = 500.000\,\text{bps} = 500\,\text{kbps}

⚠️ Atenção: Se o seu lote específico do shield possuir um cristal gravado com 8.000 ( $8\,\text{MHz}$ ) e o código estiver configurado para MCP_16MHZ, a equação acima dividirá a frequência real pela metade ( $250\,\text{kbps}$ em vez de $500\,\text{kbps}$ ), gerando erros imediatos de barramento ao conectar no carro! Sempre confira a inscrição numérica gravada na cápsula metálica do cristal.

Modos de operação do controlador MCP2515 e regras de terminação física

Modo Interno (MCP2515)	Constante `MCP_CAN_lib`	Efeito nos Pinos `CAN_H` / `CAN_L` e LEDs	Uso Recomendado
*Normal (Active)*	`MCP_NORMAL`	Transmite pacotes, confirma recepção enviando bit dominante ACK e aciona LEDs `TX` / `RX`	Rede CAN industrial ativa e scanner OBD-II com requisição de PIDs
*Somente Escuta (Listen-Only)*	`MCP_LISTENONLY`	Desabilita `TXCAN`; escuta 100% do tráfego silenciosamente sem enviar ACK nem quadros de erro	Sniffer seguro para engenharia reversa automotiva
*Autoteste (Loopback)*	`MCP_LOOPBACK`	Desconecta do barramento externo e realimenta `TXB` $\to$ `RXB` dentro do próprio chip	Teste isolado de bancada (valida SPI, `CS`, cristal e `INT`)
*Hibernação (Sleep)*	`MCP_SLEEP`	Paralisa o oscilador interno para economia de corrente até detecção de atividade CAN ou comando SPI	Dispositivos embarcados alimentados continuamente em veículos estacionados

Topologia de Instalação	Conexão Física Usada	Terminação de $120\,\Omega$ no Shield
Bancada ponto a ponto (2 Shields / Módulos CAN)	Par trançado entre bornes `CAN_H` e `CAN_L`	ATIVADA (Fechada) nas duas placas ( $60\,\Omega$ totais)
Rede industrial linear ( $3$ ou mais nós)	Cabo tronco entrando e saindo pelos bornes	ATIVADA apenas nos 2 nós extremos; DESATIVADA nos nós intermediários
Porta de diagnóstico veicular OBD-II	Cabo DB9 $\leftrightarrow$ OBD-II (pinos 6 e 14)	DESATIVADA (Aberta) — o veículo já contém os dois resistores de $120\,\Omega$

Exemplos práticos de uso

Console de Diagnóstico Completo: Autodetecção CS (`D10`/`D9`), Loopback, Sniffer e Scanner OBD-II (Arduino e ESP32)

O código-fonte C++ completo abaixo compila diretamente na Arduino IDE ou PlatformIO para Arduino Uno R3, Arduino Mega 2560 e ESP32 (com conversor de nível lógico). O firmware realiza a autodetecção automática do pino CS (D10 ou D9) em placas Arduino, libera a porta UART ao desligar o cabo USB ou permite expansão futura no barramento I2C (A4/A5), e disponibiliza no Monitor Serial ( $115200\,\text{bps}$ ) quatro modos operacionais em tempo real, incluindo decodificação matemática de RPM (0x0C), Velocidade (0x0D), Temperatura do Motor (0x05) e Posição da Borboleta/Acelerador (0x11):

/**
 * ============================================================================
 * Projeto: Console Tecnico CAN 2.0B (Loopback / Sniffer) e Scanner OBD-II
 * Hardware: Modulo CAN BUS Shield MCP2515 para Arduino (SKU: RB0641)
 * Biblioteca Requerida: "MCP_CAN_lib" por Cory J. Fowler (Arduino Library Manager)
 * Plataformas: Arduino Uno R3 / Mega 2560 (5V nativo) e ESP32 (com Level Shifter)
 * Nota de Clock: Ajuste CRISTAL_SHIELD conforme gravacao no cristal (16MHz padrao)
 * ============================================================================
 */

#include <Arduino.h>
#include <SPI.h>
#include <Wire.h>
#include <mcp_can.h>

// Mapeamento de pinos conforme a arquitetura selecionada na IDE
#if defined(ESP32)
  const uint8_t PIN_CS_PRIMARIO   = 5;   // GPIO 5 (VSPI SS via Level Shifter)
  const uint8_t PIN_CS_ALTERNATIVO = 5;
  const uint8_t PIN_CAN_INT       = 4;   // GPIO 4 (IRQ via Level Shifter)
#else
  const uint8_t PIN_CS_PRIMARIO   = 10;  // Padrao CAN BUS Shield V1.2 (D10)
  const uint8_t PIN_CS_ALTERNATIVO = 9;  // Alternativa revisoes Seeed (D9)
  const uint8_t PIN_CAN_INT       = 2;   // Interrupcao externa INT0 (D2)
#endif

// Confira o topo metalico do cristal na placa: MCP_16MHZ (16.000) ou MCP_8MHZ (8.000)
#define CRISTAL_SHIELD     MCP_16MHZ
#define VELOCIDADE_CAN     CAN_500KBPS

// Identificadores funcionais OBD-II (ISO 15765-4 CAN 11 bits)
const uint32_t OBD2_ID_BROADCAST    = 0x7DF; // Requisicao funcional para ECUs
const uint32_t OBD2_ID_ECU_MIN      = 0x7E8; // Resposta ECU Motor (ECM)
const uint32_t OBD2_ID_ECU_MAX      = 0x7EF;

// PIDs padronizados SAE J1979 - Servico 0x01 (Dados Atuais)
const uint8_t PID_TEMP_MOTOR        = 0x05; // A - 40 (°C)
const uint8_t PID_RPM_MOTOR         = 0x0C; // ((256 * A) + B) / 4 (RPM)
const uint8_t PID_VELOCIDADE_VEIC   = 0x0D; // A (km/h)
const uint8_t PID_POSICAO_BORBOLETA = 0x11; // (100 * A) / 255 (%)

// Ponteiro dinamico para permitir autodetecao entre D10 e D9 no setup()
MCP_CAN *canBus = nullptr;
uint8_t pinoCsAtivo = PIN_CS_PRIMARIO;

bool scannerObdAtivo = false;
uint32_t instanteUltimaReqMs = 0;
uint8_t indicePid = 0;

/**
 * Transmite um quadro de requisicao OBD-II (Single Frame ISO-TP de 8 bytes)
 */
bool enviarRequisicaoPidObd2(uint8_t pid) {
  if (canBus == nullptr) return false;
  byte req[8] = {0x02, 0x01, pid, 0x55, 0x55, 0x55, 0x55, 0x55};
  return (canBus->sendMsgBuf(OBD2_ID_BROADCAST, 0, 8, req) == CAN_OK);
}

/**
 * Decodifica respostas positivas do Servico 0x01 (Byte 1 == 0x41) vindas da ECU
 */
void interpretarPacoteObd2(uint32_t canId, uint8_t dlc, const uint8_t *dados) {
  if (dlc < 4 || dados[1] != 0x41) {
    return;
  }

  uint8_t pid = dados[2];
  uint8_t A   = dados[3];
  uint8_t B   = (dlc >= 5) ? dados[4] : 0;

  Serial.print(F("  -> [ECU 0x"));
  Serial.print(canId, HEX);
  Serial.print(F("] "));

  switch (pid) {
    case PID_TEMP_MOTOR: {
      int16_t tempC = (int16_t)A - 40;
      Serial.print(F("Temp. Arrefecimento: "));
      Serial.print(tempC);
      Serial.println(F(" °C"));
      break;
    }
    case PID_RPM_MOTOR: {
      float rpm = ((256.0f * (float)A) + (float)B) / 4.0f;
      Serial.print(F("Rotacao do Motor: "));
      Serial.print(rpm, 0);
      Serial.println(F(" RPM"));
      break;
    }
    case PID_VELOCIDADE_VEIC: {
      Serial.print(F("Velocidade: "));
      Serial.print(A);
      Serial.println(F(" km/h"));
      break;
    }
    case PID_POSICAO_BORBOLETA: {
      float tps = (100.0f * (float)A) / 255.0f;
      Serial.print(F("Posicao Acelerador (TPS): "));
      Serial.print(tps, 1);
      Serial.println(F(" %"));
      break;
    }
    default:
      Serial.print(F("PID 0x"));
      Serial.print(pid, HEX);
      Serial.print(F(" Bruto A=0x"));
      Serial.println(A, HEX);
      break;
  }
}

/**
 * Esvazia os buffers RXB0 e RXB1 do MCP2515 enquanto o pino INT estiver em LOW
 */
void lerMensagensRecebidas() {
  if (canBus == nullptr) return;

  while (digitalRead(PIN_CAN_INT) == LOW) {
    long unsigned int rxId = 0;
    unsigned char dlc = 0;
    unsigned char rxBuf[8];

    if (canBus->readMsgBuf(&rxId, &dlc, rxBuf) == CAN_OK) {
      bool estendido = ((rxId & 0x80000000UL) != 0);
      bool remoto    = ((rxId & 0x40000000UL) != 0);
      uint32_t idReal = estendido ? (rxId & 0x1FFFFFFFUL) : (rxId & 0x7FFUL);

      Serial.print(estendido ? F("[RX 29b] ID: 0x") : F("[RX 11b] ID: 0x"));
      Serial.print(idReal, HEX);
      Serial.print(F(" | DLC: "));
      Serial.print(dlc);
      Serial.print(F(" | Payload:"));

      if (remoto) {
        Serial.println(F(" [RTR - REMOTE REQUEST]"));
      } else {
        for (uint8_t i = 0; i < dlc; i++) {
          Serial.print(rxBuf[i] < 0x10 ? F(" 0") : F(" "));
          Serial.print(rxBuf[i], HEX);
        }
        Serial.println();

        if (!estendido && idReal >= OBD2_ID_ECU_MIN && idReal <= OBD2_ID_ECU_MAX) {
          interpretarPacoteObd2(idReal, dlc, rxBuf);
        }
      }
    } else {
      break;
    }
  }
}

/**
 * Executa autoteste interno em modo Loopback (sem depender de rede externa)
 */
void testarLoopbackInterno() {
  scannerObdAtivo = false;
  Serial.println(F("\n[AUTOTESTE] Ativando modo LOOPBACK interno no MCP2515..."));
  canBus->setMode(MCP_LOOPBACK);
  delay(20);

  // Quadro de assinatura SKU RB0641
  byte quadroTeste[8] = {0x52, 0x42, 0x06, 0x41, 0xCA, 0xFE, 0x16, 0x00};
  byte res = canBus->sendMsgBuf(0x321, 0, 8, quadroTeste);

  if (res == CAN_OK) {
    Serial.println(F("[OK] Quadro ID 0x321 transmitido internamente. Lendo buffer RX..."));
    delay(20);
    lerMensagensRecebidas();
    Serial.println(F("[APROVADO] Barramento SPI, pino CS, cristal e pino INT (D2) operacionais!"));
  } else {
    Serial.print(F("[ERRO] Falha no envio em Loopback. Codigo retorno: "));
    Serial.println(res);
  }
}

void exibirMenuConsole() {
  Serial.println(F("\n======================================================================"));
  Serial.println(F("  CAN BUS SHIELD MCP2515 ARDUINO (SKU: RB0641) - CONSOLE DE BANCADA"));
  Serial.print(F("  Pino CS ativo: D"));
  Serial.print(pinoCsAtivo);
  Serial.println(F(" | Interrupcao: D2 | Barramento I2C (A4/A5) pronto"));
  Serial.println(F("  [L] Autoteste em LOOPBACK (testa o Shield isolado sem cabo CAN)"));
  Serial.println(F("  [S] Modo SNIFFER Passivo (Listen-Only 500 kbps - seguro em carros)"));
  Serial.println(F("  [N] Modo NORMAL Ativo (500 kbps - transmite pacote teste ID 0x150)"));
  Serial.println(F("  [O] Ativar/Pausar Scanner OBD-II (RPM, Km/h, Temp, Borboleta TPS)"));
  Serial.println(F("======================================================================"));
}

void setup() {
  Serial.begin(115200);
  delay(400);

  // Inicializa barramento I2C (conector de 4 pinos do Shield pronto para display OLED)
  Wire.begin();
  pinMode(PIN_CAN_INT, INPUT_PULLUP);

  // No Arduino Uno/Mega, garante que D10 (SS hardware) seja saida para o mestre SPI
#if !defined(ESP32)
  pinMode(10, OUTPUT);
  digitalWrite(10, HIGH);
#endif

  Serial.println(F("Inicializando Modulo CAN BUS Shield MCP2515 (RB0641)..."));

  // Tenta inicializar no pino CS primario (D10)
  canBus = new MCP_CAN(PIN_CS_PRIMARIO);
  if (canBus->begin(MCP_ANY, VELOCIDADE_CAN, CRISTAL_SHIELD) == CAN_OK) {
    pinoCsAtivo = PIN_CS_PRIMARIO;
  }
  else if (PIN_CS_ALTERNATIVO != PIN_CS_PRIMARIO) {
    // Fallback automatico para D9 caso o jumper CS da placa esteja na posicao D9
    delete canBus;
    canBus = new MCP_CAN(PIN_CS_ALTERNATIVO);
    if (canBus->begin(MCP_ANY, VELOCIDADE_CAN, CRISTAL_SHIELD) == CAN_OK) {
      pinoCsAtivo = PIN_CS_ALTERNATIVO;
    } else {
      Serial.println(F("[FALHA CRITICA] Controlador MCP2515 nao respondeu em D10 nem em D9!"));
      Serial.println(F(" -> Verifique o encaixe do Shield (inclusive conector ICSP no Mega)."));
      while (true) {
        delay(1000);
      }
    }
  } else {
    Serial.println(F("[FALHA CRITICA] Controlador MCP2515 nao respondeu no barramento SPI!"));
    while (true) {
      delay(1000);
    }
  }

  Serial.println(F("[OK] MCP2515 configurado com sucesso a 500 kbps!"));
  canBus->setMode(MCP_LISTENONLY);
  Serial.println(F("[INFO] Shield iniciado em modo passivo seguro (LISTEN-ONLY)."));
  exibirMenuConsole();
}

void loop() {
  // 1. Verifica recepcao por interrupcao em tempo real (LED RX / INT)
  lerMensagensRecebidas();

  // 2. Comandos interativos pelo Monitor Serial
  if (Serial.available() > 0) {
    char c = toupper(Serial.read());

    if (c == 'L') {
      testarLoopbackInterno();
    }
    else if (c == 'S') {
      scannerObdAtivo = false;
      canBus->setMode(MCP_LISTENONLY);
      Serial.println(F("\n[MODO] Shield em LISTEN-ONLY (escuta passiva de rede 500 kbps)."));
    }
    else if (c == 'N') {
      scannerObdAtivo = false;
      canBus->setMode(MCP_NORMAL);
      delay(10);
      byte dados[4] = {0xAA, 0x55, 0x06, 0x41};
      byte st = canBus->sendMsgBuf(0x150, 0, 4, dados);
      Serial.print(F("\n[MODO NORMAL] Transmissao ID 0x150 -> "));
      Serial.println(st == CAN_OK
        ? F("ACK confirmado no barramento (CAN_OK)!")
        : F("Sem ACK (verifique 2o modulo e resistores de 120 Ohms)."));
    }
    else if (c == 'O') {
      canBus->setMode(MCP_NORMAL);
      scannerObdAtivo = !scannerObdAtivo;
      Serial.println(scannerObdAtivo
        ? F("\n[OBD-II] Leitura ciclica ATIVADA (500 kbps - mantenha terminacao 120R aberta no carro).")
        : F("\n[OBD-II] Leitura ciclica PAUSADA."));
    }
  }

  // 3. Requisicao periodica nao-bloqueante de 4 PIDs OBD-II a cada 250 ms
  if (scannerObdAtivo && (millis() - instanteUltimaReqMs >= 250)) {
    instanteUltimaReqMs = millis();
    const uint8_t tabelaPids[4] = {
      PID_RPM_MOTOR,
      PID_VELOCIDADE_VEIC,
      PID_TEMP_MOTOR,
      PID_POSICAO_BORBOLETA
    };

    enviarRequisicaoPidObd2(tabelaPids[indicePid]);
    indicePid = (indicePid + 1) % 4;
  }
}

Projetos

Para integrar o Módulo CAN BUS Shield MCP2515 a sistemas de telemetria web em tempo real, automação de potência em chão de fábrica ou redes mistas com módulos compactos, consulte os projetos práticos e guias complementares publicados no blog da RoboBuilders:

Painel Web de Diagnóstico para ESP32: Projeto completo com interface gráfica responsiva servida via Wi-Fi que pode receber via UART ou SPI os pacotes decodificados pelo CAN BUS Shield para exibir telemetria automotiva e contadores de rede em navegadores web.
Painel Web para Placa ESP32 com 8 Relés de 30A (RB2553): Arquitetura de automação industrial de código aberto ideal para atuar como nó escravo de potência comandado por mensagens CAN 2.0B originadas a partir de um mestre com o CAN BUS Shield.
Módulo CAN BUS MCP2515 TJA1050 OBD-II: Manual Técnico Completo: Referência técnica para montar um segundo nó CAN compacto ( $43 \times 28\,\text{mm}$ ) de bancada e testar comunicação bidirecional completa com o seu CAN BUS Shield.

Conclusão

Neste manual técnico do Módulo CAN BUS Shield MCP2515 para Arduino (RB0641), foram abordados todos os fundamentos de hardware, cabeamento diferencial e desenvolvimento de firmware necessários para operação segura e determinística:

Arquitetura e especificações elétricas: Operação compatível com CAN V2.0B / ISO 11898-2 até $1\,\text{Mb/s}$ , alimentada em $+5{,}0\,\text{VDC}$ ( $\approx 30\,\text{mA}$ nominais), aliando o controlador SPI MCP2515 (até $10\,\text{MHz}$ , cristal típico de $16{,}000\,\text{MHz}$ ) a conectores industriais robustos (SUB-D DB9 e borne de parafuso) no formato empilhável $65 \times 53\,\text{mm}$ .
Pinout completo e recursos de expansão: Identificação precisa dos pinos de controle (D10/D9 para CS, D11–D13/ICSP para SPI e D2 para INT), correspondência entre o conector DB9 e a tomada veicular OBD-II (pinos 3 e 5 no DB9 $\leftrightarrow$ pinos 6 e 14 no OBD-II), além dos 4 LEDs de status (PWR, TX, RX, INT), 2 botões embutidos e portas dedicadas I2C e UART.
Instalação segura e casamento de impedância: Isolamento preventivo sobre o conector USB metálico do Arduino Uno, uso de conversor de nível lógico bidirecional em sistemas de $3{,}3\,\text{V}$ (ESP32) e aplicação correta da terminação de $120\,\Omega$ ( $60\,\Omega$ equivalentes na rede industrial vs. terminação aberta em portas OBD-II).
Validação de bancada e diagnóstico veicular: Equacionamento de Time Quanta ( $T_Q$ ) para $16\,\text{MHz}$ e firmware C++ pronto com autodetecção de pino CS, teste interno de Loopback, escuta passiva (Sniffer) e leitura de parâmetros reais da ECU via protocolo OBD-II.

Com a correta configuração da frequência do cristal oscilador e o respeito às normas de terminação e segurança automotiva detalhadas neste documento, o Módulo CAN BUS Shield MCP2515 transforma qualquer placa Arduino em um analisador de protocolos e controlador de rede industrial de alta confiabilidade.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Módulo CAN BUS Shield MCP2515 para Arduino: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
