Testador de Componentes LCR-TC1: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Testador de Componentes Eletrônicos LCR-TC1. Se desejar adquirir este produto, clique aqui.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	LCR-TC1 Multifuncional
Display	Tela TFT colorida de 1,8 polegadas (160 × 128 pixels)
Alimentação	Bateria de Lítio recarregável interna (3,7 V)
Interface de Recarga	Conector Micro-USB (5 VDC / corrente padrão de carga)
Faixa de Resistência	0,01 Ω a 50 MΩ
Faixa de Capacitância	25 pF a 100 mF (100.000 µF)
Faixa de Indutância	0,01 mH a 20 H
Faixa de Tensão para Diodos	Tensão direta $V_f < 4,5\text{ V}$
Faixa de Teste de Diodo Zener	0,01 V a 30 V (nos bornes dedicados K-A)
Teste de Triacs / Tiristores	Corrente de disparo de gate $I_{GT} < 6\text{ mA}$
Medição de Baterias	0,1 V a 4,5 V (nos pinos de teste padrão 1-2)
Receptor Infravermelho	Decodificador integrado para protocolo NEC (código de usuário e dados)
Dimensões do Dispositivo	88 × 80 × 28 mm
Peso Líquido	111,5 g
SKU RoboBuilders	RB0858

Características elétricas e operacionais

• Detecção automática de componentes: identifica transistores bipolares (NPN e PNP), MOSFETs de canal N e P, JFETs, IGBTs, diodos normais e duplos, tiristores (SCRs), triacs, resistores, capacitores e indutores.
• Cálculo de parâmetros avançados: exibe ganho de corrente ($h_{FE}$), tensão base-emissor ($V_{be}$), capacitância de gate ($C_g$), tensão de limiar de gate ($V_t$), resistência em série equivalente (ESR) e perda de carga $V_{loss}$ em capacitores.
• Velocidade de teste: tempo de medição de aproximadamente 2 segundos para a maioria dos componentes (capacitores de valor muito elevado podem levar até 1 minuto).
• Desligamento automático: economiza a carga da bateria desligando automaticamente após período de inatividade ou via comando de pressão longa.

---

Descrição do produto

O que é o Testador de Componentes LCR-TC1?

O LCR-TC1 é um instrumento portátil de bancada microcontrolado projetado para identificação, diagnóstico e medição rápida de uma ampla variedade de componentes passivos e semicondutores. Equipado com display gráfico TFT colorido de 1,8”, ele desenha o símbolo esquemático do componente na tela e indica a pinagem exata de cada terminal em tempo real.

O instrumento possui uma bateria interna de íons de lítio recarregável via porta USB, dispensando a troca frequente de baterias de 9V convencionais. Além do soquete de inserção de força zero (ZIF) de 14 pinos e da área de teste SMD, o LCR-TC1 integra uma fonte de alta tensão interna capaz de testar diodos Zener de até 30V e um sensor infravermelho capaz de decodificar comandos de controles remotos.

Para que serve?

• Identificação rápida de semicondutores: mapeia automaticamente pinagem de transistores (Base, Coletor, Emissor ou Gate, Dreno, Source) sem necessidade de consultar datasheets;
• Medição precisa de componentes passivos: afere valores de resistência, indutância, capacitância e resistência série equivalente (ESR) em capacitores eletrolíticos;
• Diagnóstico e triagem de componentes defeituosos: detecta transistores em curto, diodos abertos, capacitores com fuga excessiva ou peças falsificadas/danificadas na bancada.

Por que devo usar?

• Mapeamento automático de pinagem: elimina o tempo gasto na busca de pinout em diagramas técnicos ao identificar instantaneamente a ordem dos terminais inseridos;
• Medição de Zener até 30V: incorpora um circuito elevador de tensão interno dedicado nos terminais K-A, permitindo testar zeners de alta tensão que multímetros comuns não conseguem polarizar;
• Portabilidade com bateria recarregável: dispensa fontes externas ou baterias descartáveis de 9V, com autonomia para centenas de medições contínuas e recarga via Micro-USB.

Quando devo usar?

O LCR-TC1 é ideal para:

• Manutenção eletrônica, triagem e reparo de placas de circuito impresso;
• Identificação de componentes SMD ou com serigrafia raspada/apagada;
• Verificação de capacitores eletrolíticos novos ou retirados de circuitos para análise de ESR;
• Validação rápida de transistores Darlington, MOSFETs e diodos de potência.

Não é indicado quando:

• For necessária calibração de altíssima precisão metrológica laboratorial (como pontes LCR profissionais de quatro pontas Kelvin de bancada);
• Os componentes estiverem energizados ou capacitores com carga residual (o que danifica imediatamente a porta do microcontrolador).

Pinout e diagrama de entradas/saídas

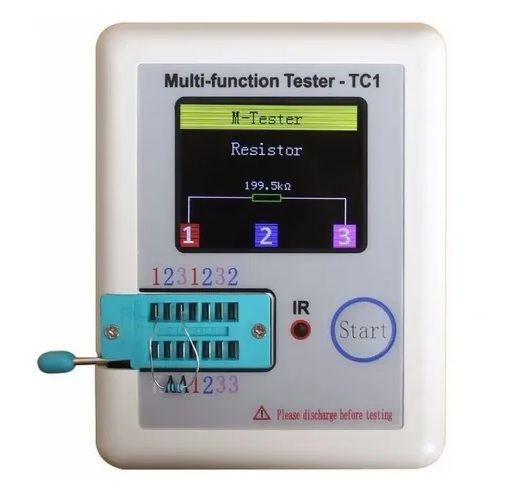

O painel frontal do LCR-TC1 possui uma interface composta por um soquete ZIF (Zero Insertion Force), área de contato para componentes SMD, bornes dedicados para Diodo Zener, receptor infravermelho e botão multifuncional START.

Terminal / Conector	Tipo	Função	Observação
Pinos 1 (Superior e Inferior)	Entrada de Teste	Canal de Medição 1	Interligados internamente; conecta ponta 1 do componente
Pinos 2 (Superior e Inferior)	Entrada de Teste	Canal de Medição 2	Interligados internamente; conecta ponta 2 do componente
Pinos 3 (Superior e Inferior)	Entrada de Teste	Canal de Medição 3	Interligados internamente; conecta ponta 3 do componente
Terminal K	Entrada de Alta Tensão	Cátodo do Diodo Zener	Saída de teste até 30 V DC
Terminal A	Entrada de Referência	Ânodo do Diodo Zener	Polo positivo de teste de Zener
Pads SMD (1, 2, 3)	Superfície de Contato	Teste de Componentes SMD	Conectados em paralelo com os canais 1, 2 e 3 do soquete ZIF
Receptor IR	Sensor Óptico	Decodificação Infravermelha	Receptor apontado para o topo do painel
Botão START	Chave Multifuncional	Liga / Inicia Teste / Desliga	Pressão curta = ligar/medir; pressão longa = desligar
Porta Micro-USB	Alimentação / Carga	Recarga da Bateria Interna	Entrada 5 VDC com LED indicador de carga

---

Como fazer a ligação

Requisitos de instalação e alimentação

1. Alimentação interna: O aparelho opera com sua bateria interna de lítio de 3,7V. Antes do primeiro uso, conecte um cabo Micro-USB padrão de 5V à lateral do aparelho até que o LED indicador mude de vermelho (carregando) para verde (carga completa).
2. Posicionamento do componente: Levante a alavanca da trava ZIF, insira as pernas do componente nos furos correspondentes aos terminais desejados (lembrando que para componentes de 2 terminais devem ser usados números distintos como 1 e 2, 1 e 3, ou 2 e 3) e baixe a alavanca para travar firmemente os contatos.
3. Componentes SMD: Pressione os terminais do componente SMD diretamente sobre as trilhas metálicas numeradas 1, 2 e 3 no centro do soquete ZIF durante o ciclo de leitura.

Diagrama de ligação elétrica

A conexão de qualquer componente de 2 terminais (como resistores, capacitores, indutores e diodos) deve ser feita obrigatoriamente entre dois números distintos do soquete ZIF (por exemplo: entre o pino 1 e o pino 2, ou entre o pino 1 e o pino 3). Conectar os dois terminais do mesmo componente em pinos de mesmo número (ex.: 1 e 1) causará erro de leitura.

Para componentes de 3 terminais (como transistores BJT, MOSFETs, reguladores e SCRs), conecte um terminal em cada número: pino 1, pino 2 e pino 3.

Tabela de conexões dos terminais

Componente a Testar	Terminais no Soquete LCR-TC1	Modo de Conexão	Resultado Esperado no Display
Resistor / Trimpot / LDR	Pinos 1 e 2 (ou 1-3, 2-3)	Indiferente à polaridade	Valor da resistência em Ω, kΩ ou MΩ
Capacitor	Pinos 1 e 2 (ou 1-3, 2-3)	Indiferente à polaridade	Capacitância, valor de ESR (Ω) e perda $V_{loss}$
Indutor / Bobina	Pinos 1 e 2 (ou 1-3, 2-3)	Indiferente à polaridade	Indutância (mH / H) e resistência ôhmica
Diodo Retificador / LED / Schottky	Pinos 1 e 2 (ou 1-3, 2-3)	Indiferente à posição	Símbolo com Ânodo/Cátodo, $V_f$ e capacitância $C$
Diodo Zener ($< 30\text{ V}$)	Bornes K e A	Cátodo no pino K, Ânodo no pino A	Tensão reversa de ruptura ($V_Z$)
Transistor BJT (NPN / PNP)	Pinos 1, 2 e 3	Cada perna em 1 número	Tipo (NPN/PNP), pinout B-C-E, $h_{FE}$ e $V_{be}$
MOSFET (Canal N / P)	Pinos 1, 2 e 3	Cada perna em 1 número	Tipo (N/P), pinout G-D-S, $V_t$, $C_g$ e diodo interno
Tiristor (SCR) / Triac	Pinos 1, 2 e 3	Cada perna em 1 número	Pinagem G-A-K ou G-T1-T2 e $V_f$ de disparo
Bateria DC ($< 4,5\text{ V}$)	Pinos 1 e 2	Positivo no 1, Negativo no 2	Tensão medida da célula

Cuidados e observações de segurança

⛔ Perigo — Capacitores Carregados: NUNCA conecte capacitores carregados ao testador. A tensão acumulada descarregará diretamente nos pinos do microcontrolador ATmega, queimando o circuito do aparelho instantaneamente. Sempre descarregue completamente o capacitor antes de inseri-lo no soquete.

⚠️ Atenção — Limites de Tensão nos Pinos 1-2-3: Os terminais 1, 2 e 3 suportam tensão máxima de 4,5V. Não teste circuitos energizados, placas ligadas ou baterias acima de 4,5V nesses pinos.

💡 Dica — Teste de Diodo Zener: Use exclusivamente os bornes identificados com as letras K e A para teste de diodos Zener. O circuito aplicará um pulso de até 30V para determinar com precisão a tensão de ruptura do componente.

---

Como usar

Guia de operação passo a passo

1. Inserção do componente: Levante a alavanca do soquete ZIF, posicione os terminais do componente nas ranhuras numeradas e baixe a alavanca até travar.
2. Acionamento: Pressione brevemente o botão amarelo [START] (pulso de aproximadamente 10 a 50 ms).
3. Leitura automática: A tela TFT colorida acenderá exibindo a mensagem de inicialização e, em cerca de 2 segundos, desenhará o diagrama do componente com todos os parâmetros medidos.
4. Desligamento: O instrumento desliga sozinho após alguns segundos ocioso para poupar energia. Para forçar o desligamento imediato, mantenha o botão [START] pressionado por mais de 1,5 segundos.

Modos de operação e ajustes

Procedimento de Calibração / Auto-teste

Na primeira utilização e periodicamente para manter a precisão das leituras, execute a calibração automática do LCR-TC1 seguindo os passos abaixo:

1. Insira um jumper ou clipe metálico curto-circuitando simultaneamente os pinos 1, 2 e 3 do soquete ZIF e trave a alavanca.
2. Pressione brevemente o botão [START]. O testador identificará o curto e iniciará o modo de auto-calibração com uma barra de progresso em porcentagem.
3. Quando a barra atingir aproximadamente 77%, a mensagem “Isolate Probe!” será exibida na tela.
4. Abra a alavanca do soquete ZIF, remova o jumper para desconectar os pinos 1, 2 e 3 e feche a alavanca.
5. O processo de calibração continuará automaticamente até 100%, exibindo a mensagem de conclusão e salvando os parâmetros na memória EEPROM.

Exemplos práticos de uso

Abaixo estão demonstradas as telas de leitura do LCR-TC1 para os principais semicondutores e componentes de circuito:

1. Transistor Bipolar de Junção (BJT)

O aparelho identifica se o transistor é NPN ou PNP, informa a localização exata da Base (B), Coletor (C) e Emissor (E), o fator de ganho ($h_{FE}$) e a tensão direta de condução base-emissor ($V_{be}$).

2. Transistores MOSFET e IGBT

Para transistores de efeito de campo (MOSFETs Canal N ou P), o LCR-TC1 indica os terminais Gate (G), Drain (D) e Source (S), a presença e polaridade do diodo parasita interno, a tensão de limiar de condução do gate ($V_t$) e a capacitância de entrada de gate ($C_g$).

3. Diodos Retificadores, LEDs e Diodos Duplos

Exibe a polaridade dos pinos (Ânodo e Cátodo), a queda de tensão direta ($U_f$ ou $V_f$) e a capacitância parasita de junção ($C$). Em LEDs, a tensão direta indica a cor e o tipo do emissor óptico.

4. Diodos Zener (Bornes K-A)

Ao conectar o cátodo no terminal K e o ânodo no terminal A, o testador gera uma rampa de tensão até 30V e apresenta na tela o valor de ruptura Zener ($V_Z$), permitindo testar diodos de 3V3, 5V1, 12V, 15V ou 24V com precisão.

5. Capacitores e ESR

Para capacitores cerâmicos, de poliéster ou eletrolíticos, o LCR-TC1 exibe o valor da capacitância em pF, nF, µF ou mF. Para valores acima de 0,18 µF, ele calcula automaticamente a resistência série equivalente (ESR) e a taxa de perda de carga (Vloss), essenciais para diagnosticar capacitores com defeito em fontes chaveadas.

6. Resistores e Potenciômetros

Mede resistências de 0,01 Ω até 50 MΩ. Ao conectar potenciômetros com 3 pernas nos pinos 1-2-3, o visor mostra os dois valores de resistência parciais simultaneamente.

7. Indutores e Bobinas

Calcula a indutância na faixa de 0,01 mH até 20 H e apresenta também a resistência ôhmica em corrente contínua do enrolamento da bobina.

8. Tiristores (SCR) e Triacs

Reconhece tiristores e triacs com corrente de gatilho $I_{GT} < 6\text{ mA}$, indicando a pinagem Gate (G), Ânodo (A) e Cátodo (K) ou terminais principais (T1, T2) e a respectiva tensão direta de condução.

9. Teste de Células de Bateria

Permite verificar a voltagem de baterias e pilhas de 0,1V até 4,5V conectadas nos pinos 1 e 2 do soquete, exibindo a polaridade e o nível de carga atual.

10. Decodificação de Controle Remoto Infravermelho (IR)

Com o testador ligado, aponte qualquer controle remoto com protocolo NEC para o sensor IR localizado no painel frontal e pressione uma tecla. O visor exibirá o gráfico da onda recebida, o código do fabricante/usuário (UserCode) e o código de dados (DataCode) em hexadecimal.

11. Componente Indeterminado, Ausente ou em Curto

Quando o componente inserido estiver danificado, rompido internamente ou não houver contato firme no soquete ZIF, o LCR-TC1 exibe a tela de componente desconhecido ou não detectado (No, unknown, or damaged part).

---

Conclusão

Este manual abordou de forma completa o Testador de Componentes LCR-TC1, cobrindo desde suas especificações até a instalação prática e modos de operação:

• Especificações técnicas: ampla faixa de medição para resistores (0,01 Ω a 50 MΩ), capacitores (25 pF a 100 mF), indutores (0,01 mH a 20 H), bateria de lítio interna recarregável e teste de Zener até 30V;
• Descrição e pinout: soquete ZIF de 14 pinos com terminais 1-2-3 interligados, área SMD, bornes K-A dedicados, sensor receptor infravermelho e tela TFT gráfica colorida de alta visibilidade;
• Como fazer a ligação: guia claro de inserção por número de pinos, precauções indispensáveis para descarga prévia de capacitores e prevenção contra queima de portas lógicas;
• Como usar: procedimento de calibração passo a passo pelo auto-teste de curto 1-2-3 e guia visual de leitura de semicondutores, transistores BJT, MOSFETs, diodos, capacitores, indutores e decodificação de controles remotos IR.

Com versatilidade e rapidez de teste, o LCR-TC1 é uma ferramenta indispensável para estudantes, hobbistas, makers e técnicos de bancada que necessitam identificar componentes e testar circuitos com agilidade e confiabilidade.
