Testador de Componentes LCR-T7: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Testador de Componentes Eletrônicos LCR-T7. Se desejar adquirir este produto, clique aqui.

O LCR-T7 é um instrumento de bancada portátil multifuncional microprocessado de alta precisão, projetado para identificar e caracterizar automaticamente uma extensa gama de semicondutores e componentes passivos. Equipado com uma tela gráfica colorida TFT de 3,5 polegadas com resolução nítida de 160 × 128 pixels, o dispositivo exibe instantaneamente o diagrama esquemático com a pinagem e todos os parâmetros elétricos fundamentais do componente conectado em aproximadamente 2 segundos.

Alimentado por uma bateria interna recarregável de íon-lítio de 3,7V com interface de recarga Micro-USB integrada, o LCR-T7 elimina a dependência de pilhas de 9V convencionais. O aparelho conta com soquete ZIF de 14 pinos com trava mecânica, área para testes diretos de componentes SMD, bornes dedicados para polarização e teste de diodos Zener de alta tensão (até 30V) e receptor óptico frontal para decodificação de comandos de controles remotos infravermelhos (padrão NEC). É uma ferramenta indispensável para bancadas de manutenção eletrônica, desenvolvimento de projetos de robótica e automação, e triagem ágil de componentes.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	LCR-T7 Multifunctional Transistor Tester
Display	TFT gráfico colorido de 3,5 polegadas (160 × 128 pixels)
SKU RoboBuilders	RB0857
Alimentação	Bateria interna de Íon-Lítio recarregável (3,7V)
Interface de recarga	Micro-USB (5 VDC) com LED bicolor indicador de status
Faixa de resistência	0,01 Ω a 50 MΩ (resolução de 0,01 Ω)
Faixa de capacitância	25 pF a 100 mF (com medição de ESR e perda $V_{loss}$ )
Faixa de indutância	0,01 mH a 20 H (resolução de 0,01 mH)
Faixa de teste de diodos	Tensão direta $U_f < 4{,}5\text{ V}$
Diodo Zener (Soquete pinos 1-2-3)	0,01 V a 4,5 V
Diodo Zener (Bornes dedicados K-A)	0,01 V a 30 V DC
Faixa de tiristores / Triacs	Corrente de disparo de gate $I_{GT} < 6\text{ mA}$
Medição de tensão de bateria	0,1 V a 4,5 V DC
Receptor Infravermelho (IR)	Decodificador integrado padrão NEC (exibe UserCode e DataCode)
Velocidade de teste típica	~2 segundos (capacitores de altíssimo valor até 1 minuto)
Consumo em standby	$< 20\text{ nA}$
Dimensões aproximadas	88 × 80 × 28 mm
Peso líquido	~112 g

Características elétricas e operacionais

Detecção e Mapeamento Automático de Pinagem: Identifica transistores bipolares (NPN e PNP), MOSFETs (canais N e P, enriquecimento e depleção), JFETs, IGBTs, diodos simples e em ponte, diodos Zener, tiristores (SCR), triacs, reguladores e LEDs.
Aferição Completa de Parâmetros Dinâmicos: Determina ganho de corrente ( $h_{FE}$ ou $\beta$ ) e tensão base-emissor ( $U_{be}$ ) de BJTs, tensão de limiar de condução ( $V_{th}$ ) e capacitância de gate ( $C_g$ ) em MOSFETs, além de identificar diodos de amortecimento internos.
Diagnóstico de Capacitores com ESR e Vloss: Avalia a capacitância nominal, a Resistência Série Equivalente ( $ESR$ ) e a taxa de fuga dielétrica ( $V_{loss}$ ), essencial na detecção de capacitores eletrolíticos esgotados em fontes chaveadas.
Gerenciamento Inteligente de Bateria: Monitoramento de nível de carga com desligamento automático programado para preservação de energia.

Descrição do produto

O que é o Testador LCR-T7?

O LCR-T7 é um testador portátil inteligente baseado em arquitetura microcontrolada, desenvolvido para identificar automaticamente a pinagem e calcular com precisão os parâmetros elétricos de componentes passivos e ativos.

Ele dispensa a necessidade de buscar pinouts em folhas de dados (datasheets), pois detecta sozinho a disposição dos terminais conectados e projeta o símbolo eletrônico correspondente diretamente em sua tela colorida.

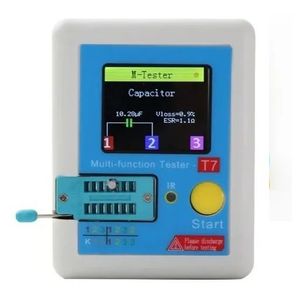

Visão geral do Testador de Componentes Eletrônicos LCR-T7

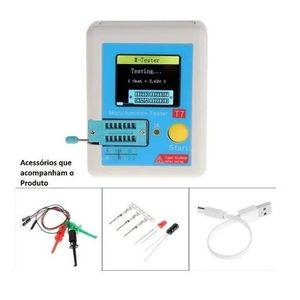

Acessórios e cabos inclusos com o Testador LCR-T7

Para que serve?

Identificação instantânea de pinagem: Mapeia os terminais de transistores, MOSFETs, diodos e tiristores em menos de 2 segundos.
Triagem e conferência de valores de componentes: Mede com precisão resistores, indutores e capacitores para casar pares ou testar peças de estoque.
Diagnóstico de circuitos e componentes com defeito: Detecta componentes em curto, abertos, com fugas excessivas ou capacitores com resistência série ( $ESR$ ) elevada.

Por que devo usar?

Agilidade na bancada: Elimina a consulta contínua a manuais de pinagens de semicondutores e acelera reparos e prototipagens.
Teste de Diodos Zener até 30V: Possui gerador elevador interno de alta tensão que polariza zeners além da faixa dos multímetros convencionais.
Alimentação recarregável via USB: Bateria interna de lítio de alta durabilidade com recarga padrão 5V, evitando custos com baterias de 9V.

Quando devo usar?

Recomendado: Em manutenções de placas de circuito impresso, montagem de projetos com microcontroladores (Arduino, ESP32, Raspberry Pi), bancadas escolares e oficinas de eletrônica e robótica.
Não recomendado: Em componentes soldados em placas energizadas ou capacitores que ainda possuam qualquer carga residual acumulada.

Pinout e diagrama de entradas/saídas

O painel frontal do LCR-T7 combina um soquete ZIF (Zero Insertion Force) de 14 contatos, uma área central de trilhas para componentes SMD, orifícios dedicados para medição de Diodo Zener, receptor infravermelho e o botão multifunção START.

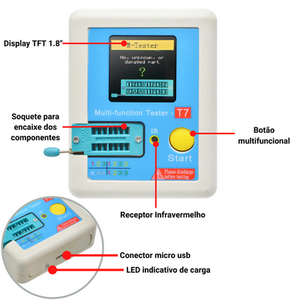

Componentes e elementos do painel frontal do LCR-T7

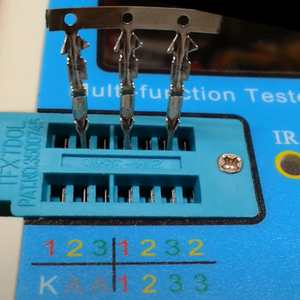

Detalhe da tecla multifuncional START e soquete ZIF

Terminal / Conector	Tipo	Função	Observação
Terminais 1 (Linha superior e inferior)	Entrada de Teste	Canal de Medição 1	Todos os contatos marcados como `1` são interligados internamente
Terminais 2 (Linha superior e inferior)	Entrada de Teste	Canal de Medição 2	Todos os contatos marcados como `2` são interligados internamente
Terminais 3 (Linha superior e inferior)	Entrada de Teste	Canal de Medição 3	Todos os contatos marcados como `3` são interligados internamente
Terminal K (Linha superior direita)	Entrada Zener	Cátodo do Diodo Zener	Conectar o terminal do anel/faixa do zener (saída de alta tensão até 30V)
Terminal A (Linha superior direita)	Entrada Zener	Ânodo do Diodo Zener	Conectar o terminal positivo do zener
Pads SMD (1, 2, 3)	Trilhas Metálicas	Contato para Componentes SMD	Conectados em paralelo com os canais 1, 2 e 3 do soquete ZIF
Receptor IR	Sensor Óptico	Janela Infravermelha	Recebe sinais ópticos de controles remotos NEC
Tecla START	Botão Multifunção	Ligar / Medir / Desligar	Toque curto: liga e inicia medição; toque longo: desliga
Porta Micro-USB	Conector 5V DC	Entrada de Recarga	Conectar a fonte ou porta USB de 5V
LED Indicador	LED Bicolor	Status de Bateria	Vermelho durante o carregamento; verde com carga completa

Como fazer a ligação

Requisitos de instalação e alimentação

Recarga da Bateria Interna: Antes de utilizar o testador pela primeira vez, conecte um cabo Micro-USB padrão à lateral do LCR-T7 e alimente com carregador de 5V até que o LED mude de vermelho para verde.
Operação da Trava do Soquete ZIF: Mantenha a alavanca do soquete levantada na vertical para inserir os terminais do componente. Após o encaixe, abaixe a alavanca até travá-la na horizontal para assegurar o contato elétrico firme.
Uso de Garras e Pontas de Prova Auxiliares: Para componentes volumosos, com fios ou terminais curtos, conecte os cabos com garras tipo jacaré fornecidos nos orifícios 1, 2 e 3 do soquete.

Diagrama de ligação elétrica

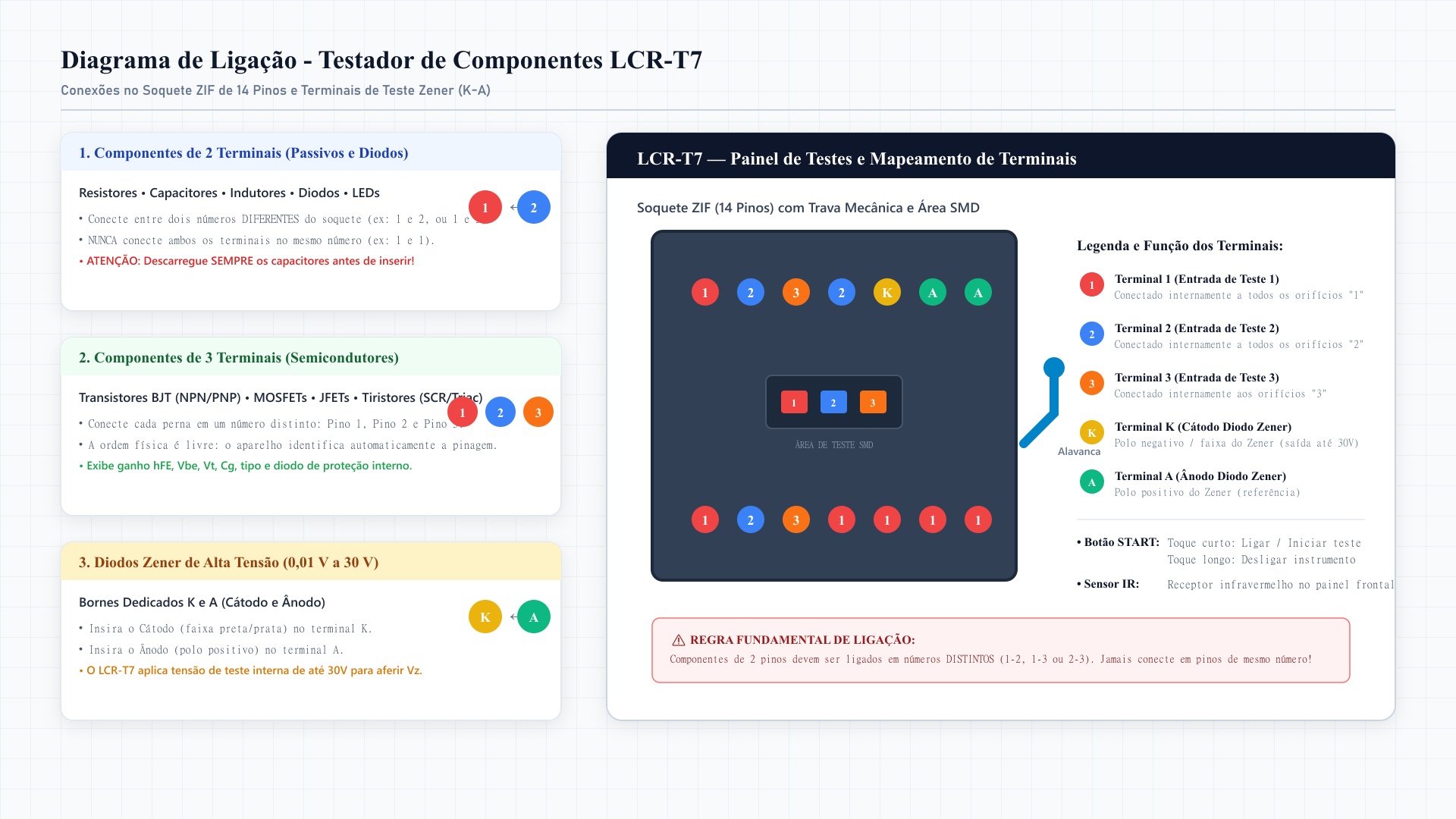

Diagrama de ligação elétrica do LCR-T7

A regra de conexão dos componentes ao soquete ZIF do LCR-T7 baseia-se exclusivamente no número do canal de teste:

Componentes de 2 terminais (como resistores, capacitores, indutores e diodos): conecte os dois terminais obrigatoriamente entre dois números distintos (por exemplo: 1 e 2, ou 1 e 3, ou 2 e 3). Conectar ambos os pinos em orifícios com o mesmo número (como 1 e 1) provocará falha de leitura.
Componentes de 3 terminais (como transistores BJT, MOSFETs, reguladores e tiristores): conecte um terminal em cada canal numerado: 1, 2 e 3. O testador identificará a pinagem física automaticamente, independentemente da ordem inserida.
Diodos Zener até 30V: conecte o cátodo no terminal K e o ânodo no terminal A.

Tabela de conexões dos terminais

Componente a Testar	Quantidade de Pinos	Terminais no LCR-T7	Observação de Conexão
Resistor / Trimpot / LDR	2 ou 3	Pinos `1` e `2` (ou `1`, `2` e `3`)	Sem polaridade para resistores de 2 pinos
Capacitor (Eletrolítico, Cerâmico, Filme)	2	Pinos `1` e `2` (ou `1` e `3`)	Descarregar completamente antes do teste
Indutor / Bobina / Choque	2	Pinos `1` e `2`	Sem polaridade; afere indutância e resistência
Diodo Retificador / LED / Schottky	2	Pinos `1` e `2`	Posição livre; o visor indica Ânodo e Cátodo
Diodo Zener de Alta Tensão ( $< 30\text{ V}$ )	2	Bornes `K` e `A`	Cátodo (faixa) no pino `K`, Ânodo no `A`
Transistor BJT (NPN ou PNP)	3	Pinos `1`, `2` e `3`	Posição livre; indica base, coletor e emissor
Transistor MOSFET (Canal N ou P)	3	Pinos `1`, `2` e `3`	Posição livre; indica Gate, Dreno e Source
Tiristor (SCR) / Triac	3	Pinos `1`, `2` e `3`	Identifica Gate, Ânodo e Cátodo
Bateria DC (0,1 V a 4,5 V)	2	Pinos `1` (+) e `2` (-)	Polo positivo no pino 1, negativo no 2

Cuidados e observações de segurança

⛔ Perigo — Capacitores Carregados: NUNCA conecte capacitores carregados ao testador! A descarga de energia remanescente entrará diretamente nas portas de entrada do microcontrolador interno, queimando o circuito do aparelho instantaneamente. Sempre descarregue o capacitor por completo com auxílio de uma carga resistiva antes de inseri-lo no soquete.

⚠️ Atenção — Limite de Tensão nos Pinos 1-2-3: Os canais de teste padrão 1, 2 e 3 suportam tensão máxima contínua de 4,5V. Nunca realize testes em placas ou circuitos ligados à energia elétrica externa.

💡 Dica — Teste de Diodo Zener nos Terminais K-A: Utilize os bornes específicos rotulados com as letras K e A para checagem de diodos Zener. O testador gerará uma rampa controlada de até 30V para identificar a tensão real de ruptura do componente.

Como usar

Guia de operação passo a passo

Inserir o Componente: Levante a alavanca lateral do soquete ZIF, acomode os terminais do componente nas ranhuras numeradas correspondentes e abaixe a trava para firmar os contatos.
Iniciar o Teste: Pressione rapidamente o botão amarelo [START] (toque curto de 10 a 50 ms).
Leitura e Exibição: O display TFT de 3,5 polegadas ligará, executará a análise em cerca de 2 segundos e desenhará o diagrama do componente acompanhado de suas grandezas elétricas.
Desligamento: O LCR-T7 desliga automaticamente após alguns segundos ocioso para conservar a bateria. Para desligá-lo imediatamente, mantenha o botão [START] pressionado por mais de 1,5 segundos.

Modos de operação e ajustes

Procedimento de Calibração (Autoteste) do LCR-T7

Recomenda-se calibrar o instrumento antes do primeiro uso e com regularidade periódica para garantir medições consistentes de baixas resistências e indutâncias:

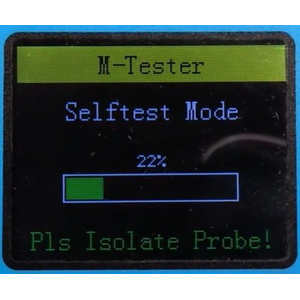

Tela de calibração do LCR-T7 solicitando isolar as pontas de teste

Botão START utilizado para iniciar o autoteste

Curto-circuito dos Pinos 1, 2 e 3: Insira um jumper metálico conectando simultaneamente os pinos 1, 2 e 3 do soquete ZIF e baixe a alavanca.
Iniciar Autoteste: Pressione brevemente o botão [START]. O testador identificará o curto e inicializará a calibração com uma barra de progresso percentual na tela.
Isolar as Pontas de Teste (Isolate probe!): Quando a barra de calibração atingir a etapa intermediária e apresentar a mensagem “Isolate probe!”, abra a trava e remova o jumper para desconectar os pinos 1, 2 e 3.
Finalização Automática: O medidor continuará o ciclo até atingir 100%, gravando os novos coeficientes de ajuste na memória não volátil e finalizando o processo com sucesso.

Exemplos práticos de uso

Confira a seguir como o display gráfico do LCR-T7 exibe cada tipo de componente após o acionamento:

1. Transistores Bipolares (BJT) e MOSFETs

Ao conectar um transistor BJT (como BC548, 2N2222 ou TIP41C), o instrumento detecta automaticamente a polaridade NPN ou PNP, mapeia os pinos correspondentes a Base (B), Coletor (C) e Emissor (E), além de calcular o fator de amplificação ( $h_{FE}$ ) e a tensão direta base-emissor ( $U_{be}$ ).

Para transistores de efeito de campo MOSFET, são identificados os canais N ou P, os terminais Gate (G), Dreno (D) e Source (S), o diodo parasita reverso, a tensão de limiar de condução ( $V_{th}$ ) e a capacitância parasita de entrada ( $C_g$ ).

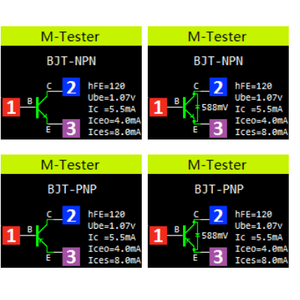

Exemplo de leitura de Transistor Bipolar BJT no display do LCR-T7

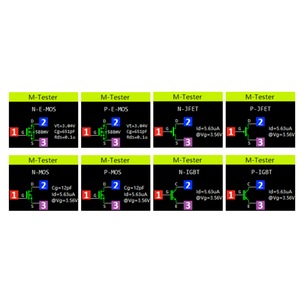

Exemplo de leitura de Transistor MOSFET Canal N no display do LCR-T7

2. Capacitores e Resistores

Para capacitores, o medidor apresenta o valor da capacitância em pF, nF, µF ou mF. Em capacitores eletrolíticos acima de 0,18 µF, exibe ainda a Resistência Série Equivalente (ESR) e a perda percentual de tensão (Vloss), parâmetros fundamentais para localizar falhas em capacitores de filtragem.

Para resistores, a medição cobre de 0,01 Ω a 50 MΩ. Ao conectar potenciômetros de 3 terminais nos pinos 1, 2 e 3, o display exibe as duas resistências parciais simultaneamente.

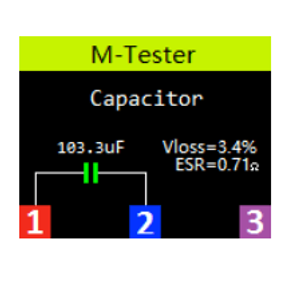

Exemplo de leitura de Capacitor e ESR no display do LCR-T7

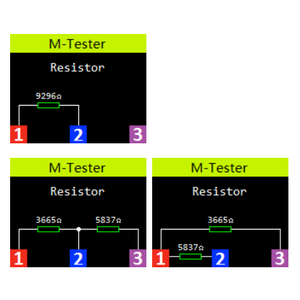

Exemplo de leitura de Resistor com indicação de valor no LCR-T7

3. Indutores e Tiristores (SCR / Triac)

O testador afere a indutância na faixa de 0,01 mH até 20 H, exibindo simultaneamente a resistência ôhmica em corrente contínua dos enrolamentos da bobina.

Para tiristores (SCR) e triacs com corrente de disparo inferior a 6 mA, o aparelho reconhece os terminais de Ânodo (A), Cátodo (K) e Gate (G), bem como a tensão de acionamento.

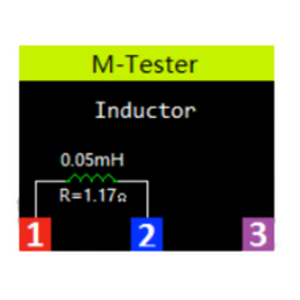

Exemplo de leitura de Indutor com indutância e resistência ôhmica no LCR-T7

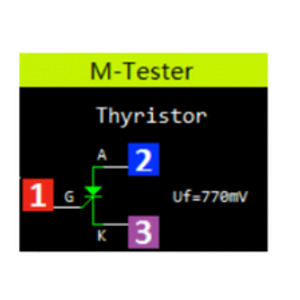

Exemplo de leitura de Tiristor no display do LCR-T7

4. Diodos Retificadores, Diodos Zener e Baterias

Para diodos convencionais e LEDs, o visor traça o símbolo indicando Ânodo e Cátodo, a tensão direta de condução ( $U_f$ ) e a capacitância parasita de junção ( $C$ ).

Nos bornes dedicados K-A, o circuito elevador afere a tensão de ruptura de diodos Zener de 0,01 V a 30 V. Nos canais 1 e 2, também afere tensões de pilhas e baterias de lítio de 0,1 V a 4,5 V.

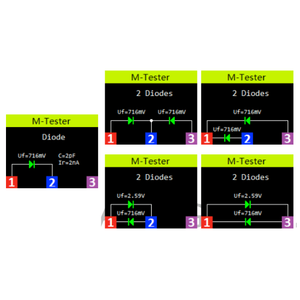

Exemplo de leitura de Diodo retificador com tensão direta Vf no LCR-T7

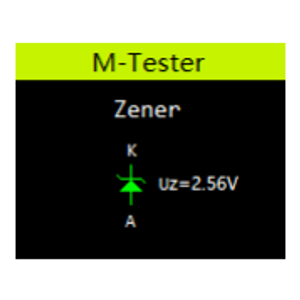

Exemplo de leitura de Diodo Zener nos bornes K-A do LCR-T7

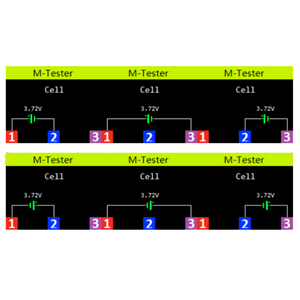

Exemplo de leitura de tensão de Bateria DC no LCR-T7

5. Componente Indeterminado ou Danificado

Caso o componente esteja aberto, em curto-circuito total, desconectado ou seja de um tipo não compatível com o testador, o dispositivo indicará uma mensagem de aviso no display informando ausência ou dano da peça (“No, unknown, or damaged part”).

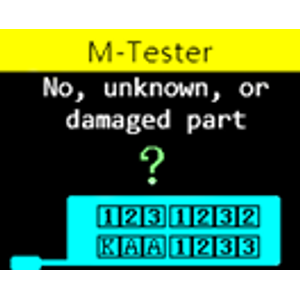

Aviso de componente desconhecido ou danificado no display do LCR-T7

6. Decodificação de Controles Remotos Infravermelhos (IR)

Para capturar comandos de controles remotos infravermelhos que utilizam o protocolo NEC:

Com o LCR-T7 ligado, direcione o controle remoto para o receptor IR no painel frontal (a uma distância de 5 a 10 cm).
Pressione qualquer tecla no controle remoto.
O display exibirá instantaneamente a forma de onda do sinal óptico recebido, o código do usuário (UserCode) e o código hexadecimal da tecla (DataCode), permitindo clonar comandos com placas Arduino ou ESP32.

Resolução de Problemas Frequentes (FAQ)

Sintoma	Causa Provável	Solução Recomendada
Mensagem “No, unknown, or damaged part”	Terminais mal travados no soquete ou conectados no mesmo número.	Verifique se a alavanca ZIF está abaixada e se os terminais estão em números distintos (1-2, 1-3 ou 2-3).
Aparelho não liga ao pressionar START	Bateria interna descarregada.	Conecte o cabo Micro-USB a uma fonte de 5V por 1 a 2 horas até o LED acender em verde.
Leitura divergente de capacitores	Falta de calibração ou componente com fuga excessiva.	Execute o procedimento de calibração curto-circuitando os pinos 1, 2 e 3 até o aviso “Isolate probe!”.
Display travado na tela inicial	Ruído eletrostático ou pico de tensão transitório.	Conecte momentaneamente o cabo Micro-USB de carregamento para rearmar o circuito de gerenciamento de energia.

Conclusão

Este manual abordou de forma completa o Testador de Componentes Eletrônicos LCR-T7, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: ampla capacidade de teste de semicondutores, resistores de até 50 MΩ, indutores até 20 H, capacitores com aferição de ESR e perda $V_{loss}$ , além de teste de diodos Zener de alta tensão até 30V alimentado por bateria de lítio recarregável integrada;
Descrição e pinout: soquete ZIF de 14 pinos com trava mecânica, área para testes SMD, bornes K-A dedicados, receptor infravermelho óptico e display gráfico colorido TFT de 3,5 polegadas de alta nitidez;
Como fazer a ligação: regras claras de conexão em pinos com números distintos no soquete ZIF, diagrama didático esquemático e precauções obrigatórias de segurança para descarga prévia de capacitores;
Como usar: guia prático passo a passo de operação, procedimento minucioso de calibração por autoteste (Isolate probe!), exemplos de leituras para cada classe de semicondutor e decodificação de controles remotos IR.

Com facilidade de uso, leitura instantânea e alta versatilidade, o LCR-T7 é um instrumento indispensável na bancada de estudantes, projetistas e técnicos em eletrônica e robótica.
