Braço Robótico meArm V0.4: Manual de Montagem e Programação Completo

Introdução

O meArm V0.4 é um dos braços robóticos de código aberto (open-source) mais populares do mundo, projetado originalmente por Ben Gray em Nottingham, Inglaterra. Com dimensões compactas de bolso e estrutura articulada acionada por 4 micro servomotores, o meArm é o projeto ideal para aprender na prática conceitos fundamentais de cinemática direta e inversa, mecânica de articulações e programação em C++ com Arduino.

Neste guia completo da RoboBuilders, você aprenderá a identificar todas as peças, realizar a centralização obrigatória dos servos em 90°, executar a montagem mecânica passo a passo e controlar o braço por meio de sequências automáticas de movimentos ou através de joysticks analógicos.

🛒 Onde adquirir o kit: Você pode adquirir o Kit Braço Robótico meArm V0.4 na loja oficial da RoboBuilders com garantia e suporte técnico.

Informações gerais e lista de peças

O meArm v0.4 utiliza uma arquitetura de paralelogramo articulado de 4 graus de liberdade (4 DOF), garantindo que a garra permaneça nivelada durante o movimento de elevação do braço.

Dimensões físicas (Posição Neutra)

• Altura: 17,0 cm
• Comprimento: 21,0 cm
• Largura: 9,5 cm

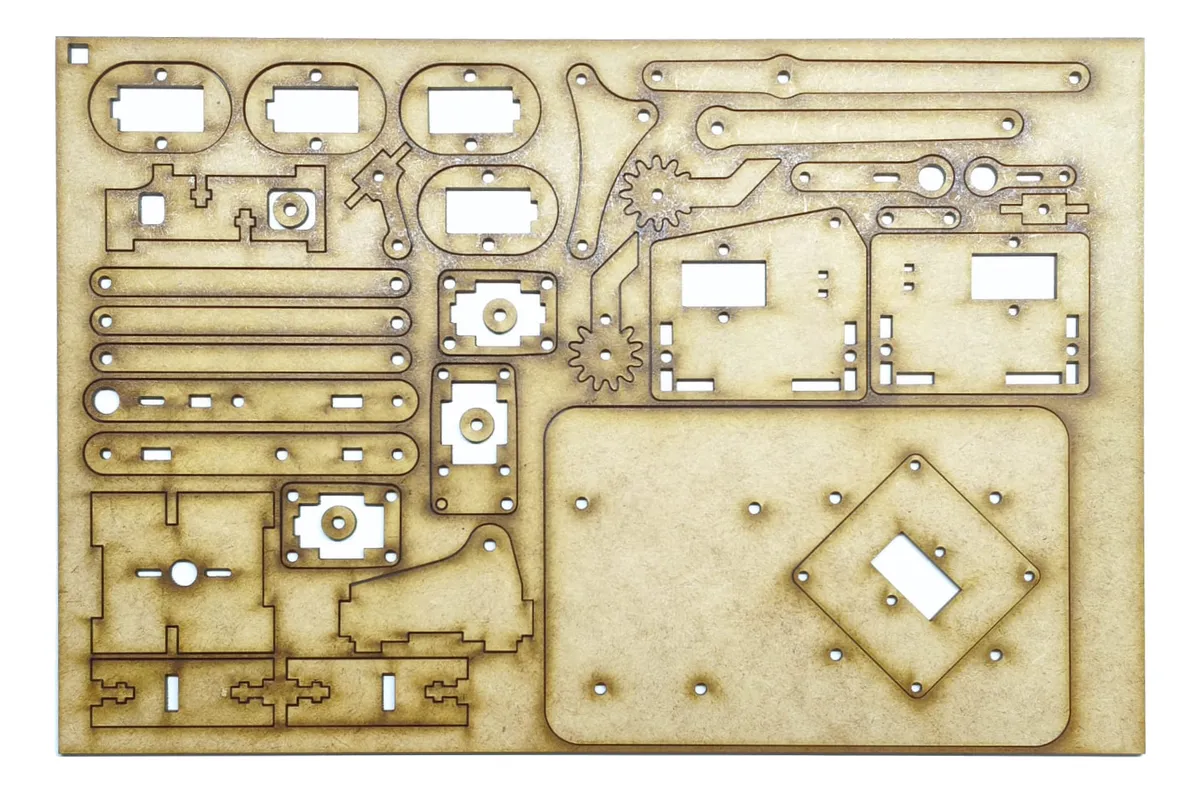

Relação de peças estruturais cortadas a laser

ID	Nome da Peça	Quantidade	Função no Braço
1	Retenções do servo	4 un	Fixação dos micro servos na estrutura
2	Suporte triangular	1 un	Articulação superior do braço direito
3	Braço maior	1 un	Tirante superior principal da garra
4	Braço menor	1 un	Elo de transmissão de torque do servo direito
5	Corpo da alavanca	1 un	Chassi intermediário de suporte
6	Espaçadores	4 un	Buchas de espaçamento entre elos móveis
7	Encaixe com suporte da garra	1 un	Estrutura de fixação da garra ao punho
8	Garra direita	1 un	Mandíbula móvel direita
9	Alavanca de servo maior	1 un	Acoplamento ao servo do ombro esquerdo
10	Alavanca de servo menor	1 un	Acoplamento ao servo da garra
11	Haste menor	1 un	Biela de transmissão da garra
12	Encaixe da garra	1 un	Travamento mecânico do servo da garra
13	Hastes de suporte	3 un	Tirantes de paralelogramo
14	Retenções da garra	2 un	Suporte da base da garra
15	Garra esquerda	1 un	Mandíbula móvel esquerda
16	Lateral direita	1 un	Painel lateral direito da cabine
17	Lateral esquerda	1 un	Painel lateral esquerdo da cabine
18	Alavanca central direita	1 un	Tirante de acionamento do cotovelo
19	Base da garra	1 un	Mesa de suporte do servo da garra
20	Base principal	1 un	Placa de apoio com furos de montagem
21	Suporte de servo quadrado	1 un	Base do servo de rotação horizontal
22	Alavanca central esquerda	1 un	Tirante de elevação do ombro
23	Base da cabine	1 un	Plataforma giratória superior
24	Suporte da alavanca	1 un	Articulação do servo esquerdo
25	Frente e traseira da cabine	2 un	Painéis transversais de reforço

Lista de parafusos e fixadores M3

Item	Medida	Quantidade	Aplicação
Parafuso M3 × 8 mm	8 mm	15 un	Fixação de hastes finas e retentores
Parafuso M3 × 10 mm	10 mm	9 un	Fixação do punho, garras e articulações
Parafuso M3 × 12 mm	12 mm	7 un	Articulações duplas e laterais da cabine
Parafuso M3 × 20 mm	20 mm	4 un	Pilares de sustentação da base giratória
Porca Sextavada M3	M3	10 un	Travamento de eixos e articulações
Parafusos dos Servos	Sortidos	8 un	Fixação das cruzetas plásticas nos eixos

Configuração e centralização dos servomotores (90°)

⚠️ IMPORTANTE: Antes de parafusar qualquer braço plástico aos servomotores, todos os 4 servos devem ser calibrados eletronicamente na posição de 90° (neutro). Instalar os braços sem a centralização prévia causará colisão mecânica e impedirá o funcionamento correto da cinemática.

Carregue o seguinte sketch no seu Arduino para posicionar cada servo a 90°:

#include <Servo.h>

Servo servoTeste;

void setup() {
  Serial.begin(9600);
  servoTeste.attach(3);
  servoTeste.write(90); // Posiciona exatamente a 90 graus
}

void loop() {
  // Mantém a posição fixa para centralização
}

1. Conecte o cabo de sinal do servo ao pino digital D3 do Arduino, o fio vermelho ao 5V e o marrom ao GND;
2. Conecte o Arduino ao computador e envie o código acima;
3. Aguarde o servo girar e travar na posição central de 90°;
4. Desconecte o cabo USB, substitua pelo próximo servo e repita até que os 4 servos estejam centralizados.

---

Montagem mecânica passo a passo

⚠️ Aviso de montagem: As peças de corte a laser em MDF ou acrílico não possuem roscas metálicas nos furos. Os parafusos M3 abrirão a rosca diretamente no material. Aperte de forma gradual e firme, sem forçar em excesso para não espanar as furações nem travar os elos móveis.

---

1. Montagem da base giratória

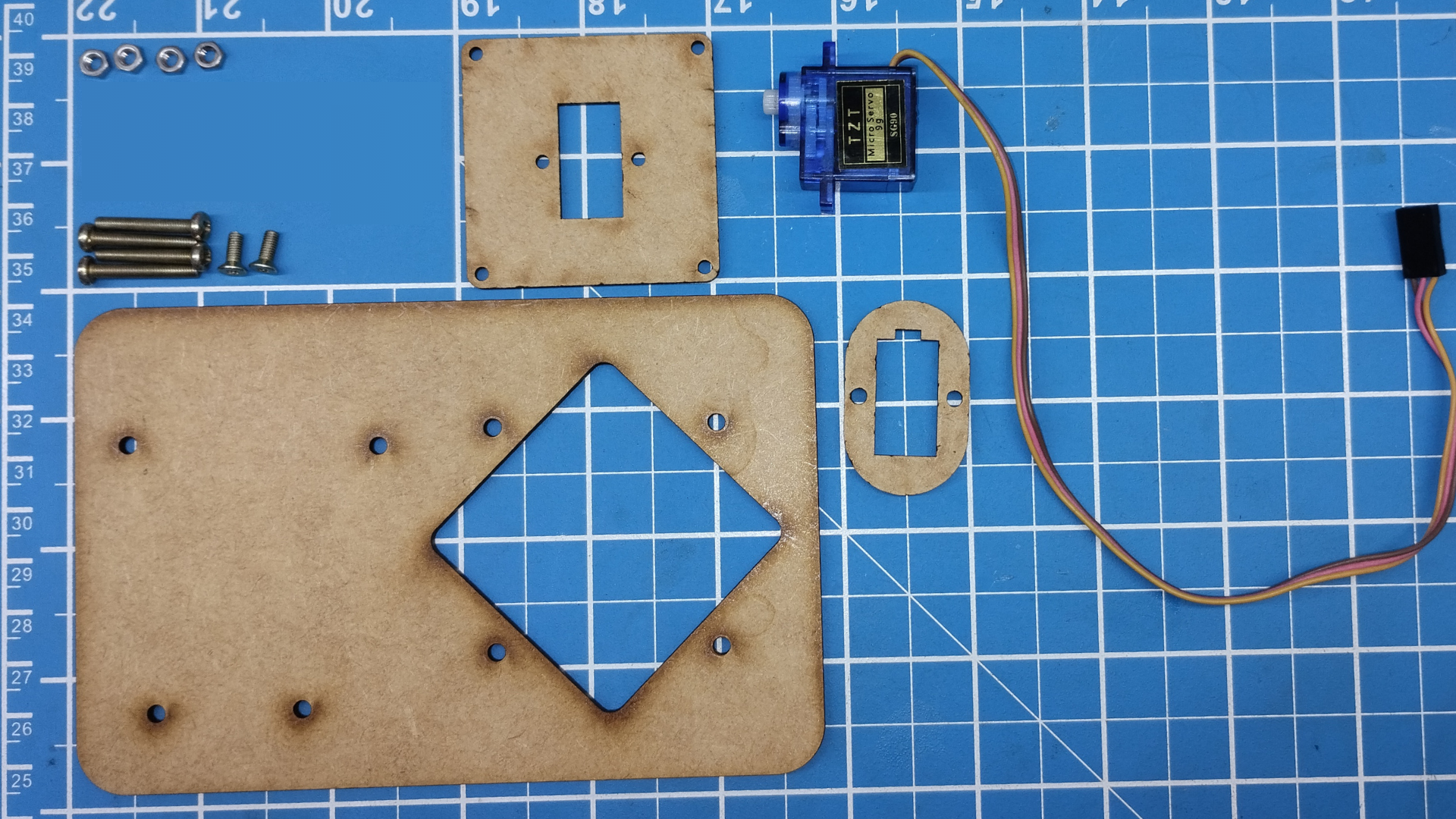

• Peças necessárias: Base principal (20), Suporte de servo quadrado (21), Retenção de servo (1), 1× Micro Servo, 4× Parafusos M3×20mm, 2× Parafusos M3×8mm e 4× Porcas M3.

Passo a passo:

1. Encaixe o micro servo dentro da retenção e do suporte quadrado, fixando com 2 parafusos M3×8mm inseridos pela parte inferior da retenção;
2. Posicione a base principal e insira os 4 parafusos M3×20mm de baixo para cima nos 4 cantos;
3. Rosqueie as 4 porcas M3 parcialmente nos parafusos de 20mm;
4. Encaixe o conjunto do servo sobre os parafusos de 20mm e aperte as porcas com firmeza.

---

2. Montagem da lateral esquerda (Ombro)

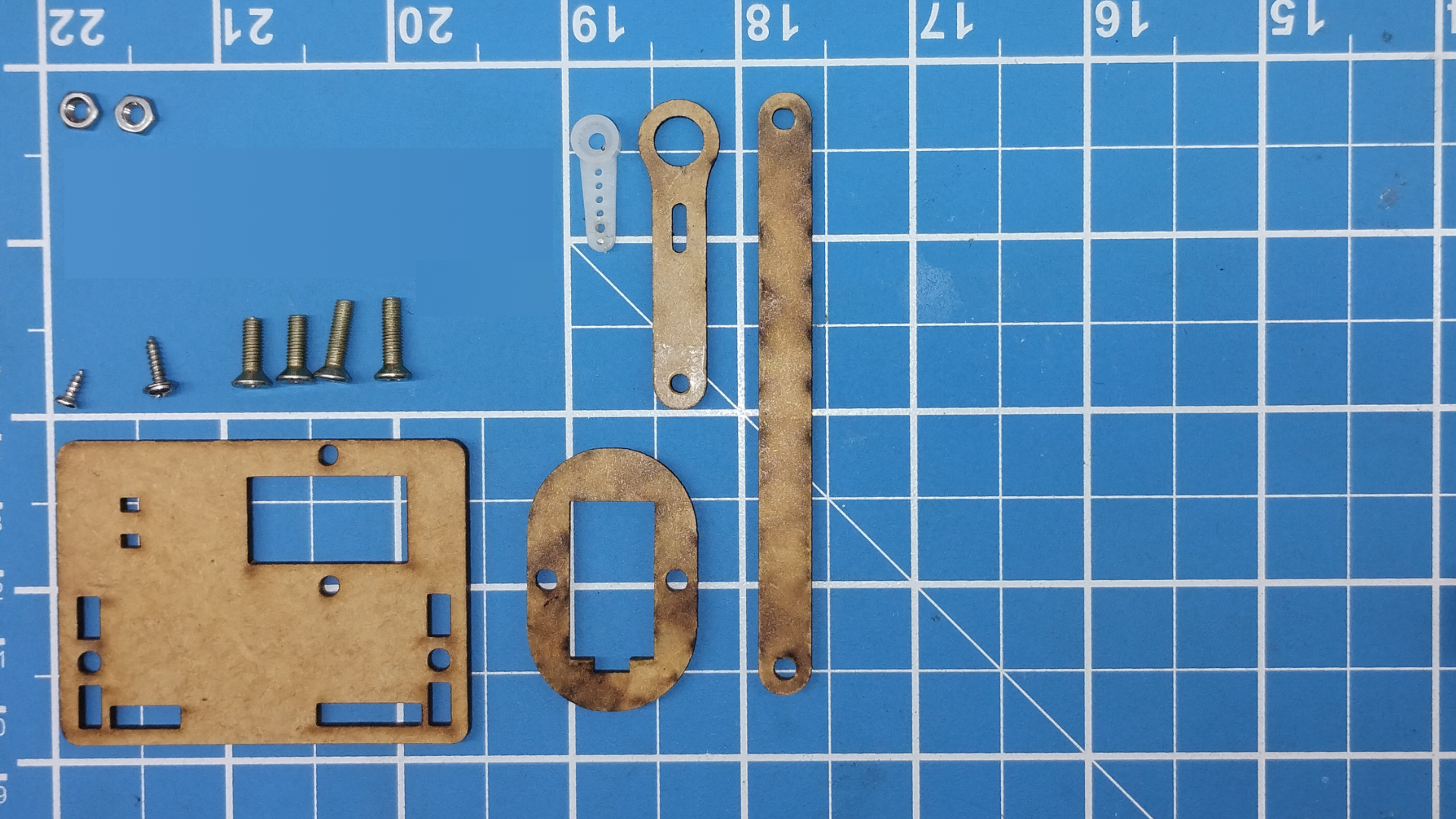

• Peças necessárias: Lateral esquerda (17), Alavanca de servo maior (9), Haste de suporte (13), Retenção (1), 1× Micro Servo, cruzeta plástica, 3× Parafusos M3×8mm, 2× Parafusos M3×12mm e 2× Porcas M3.

Passo a passo:

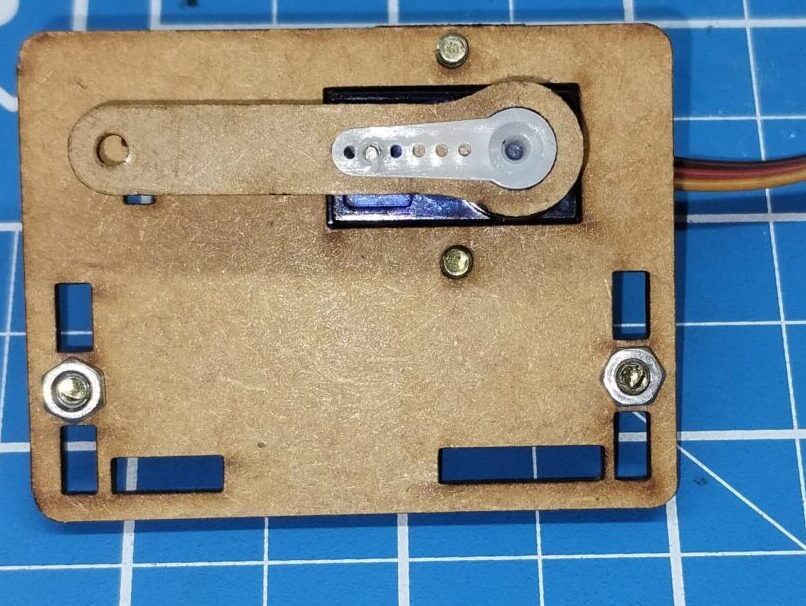

1. Aloje o micro servo no retentor e posicione-o na abertura da lateral esquerda;
2. Fixe o retentor à lateral esquerda com 2 parafusos M3×8mm pela parte inferior;
3. Insira 2 parafusos M3×12mm nos furos guia da lateral esquerda e rosqueie as porcas parcialmente;
4. Fixe a cruzeta plástica na alavanca de servo maior utilizando o parafuso longo fornecido com o servo;
5. Encaixe a alavanca no eixo estriado do servo respeitando o ângulo de alinhamento e fixe com o parafuso curto central;
6. Prenda a haste de suporte à alavanca maior com 1 parafuso M3×8mm.

---

3. Montagem da lateral direita (Cotovelo)

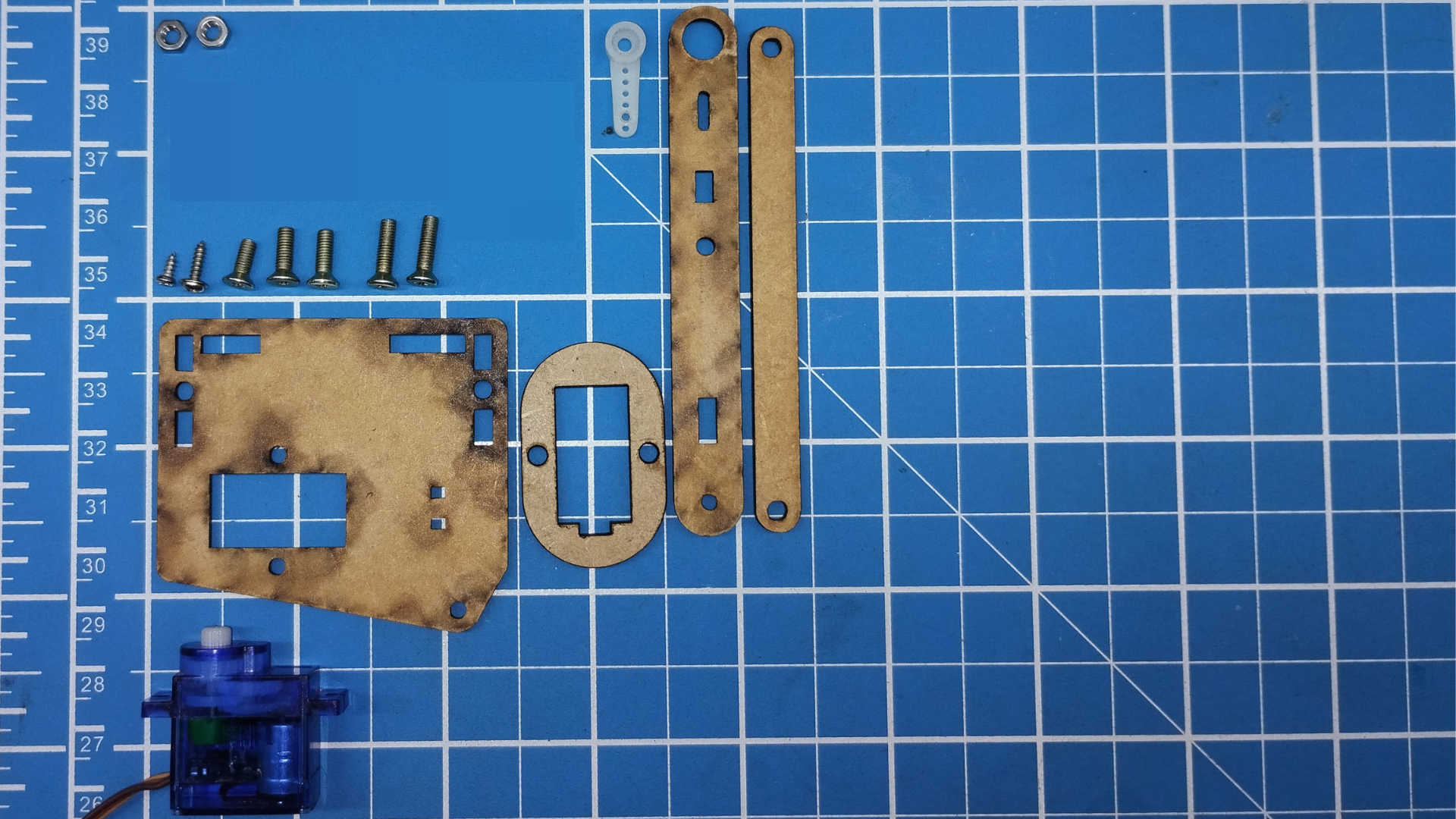

• Peças necessárias: Lateral direita (16), Retenção (1), Alavanca central direita (18), Haste de suporte (13), 1× Micro Servo, 3× Parafusos M3×8mm, 2× Parafusos M3×12mm e 2× Porcas M3.

Passo a passo:

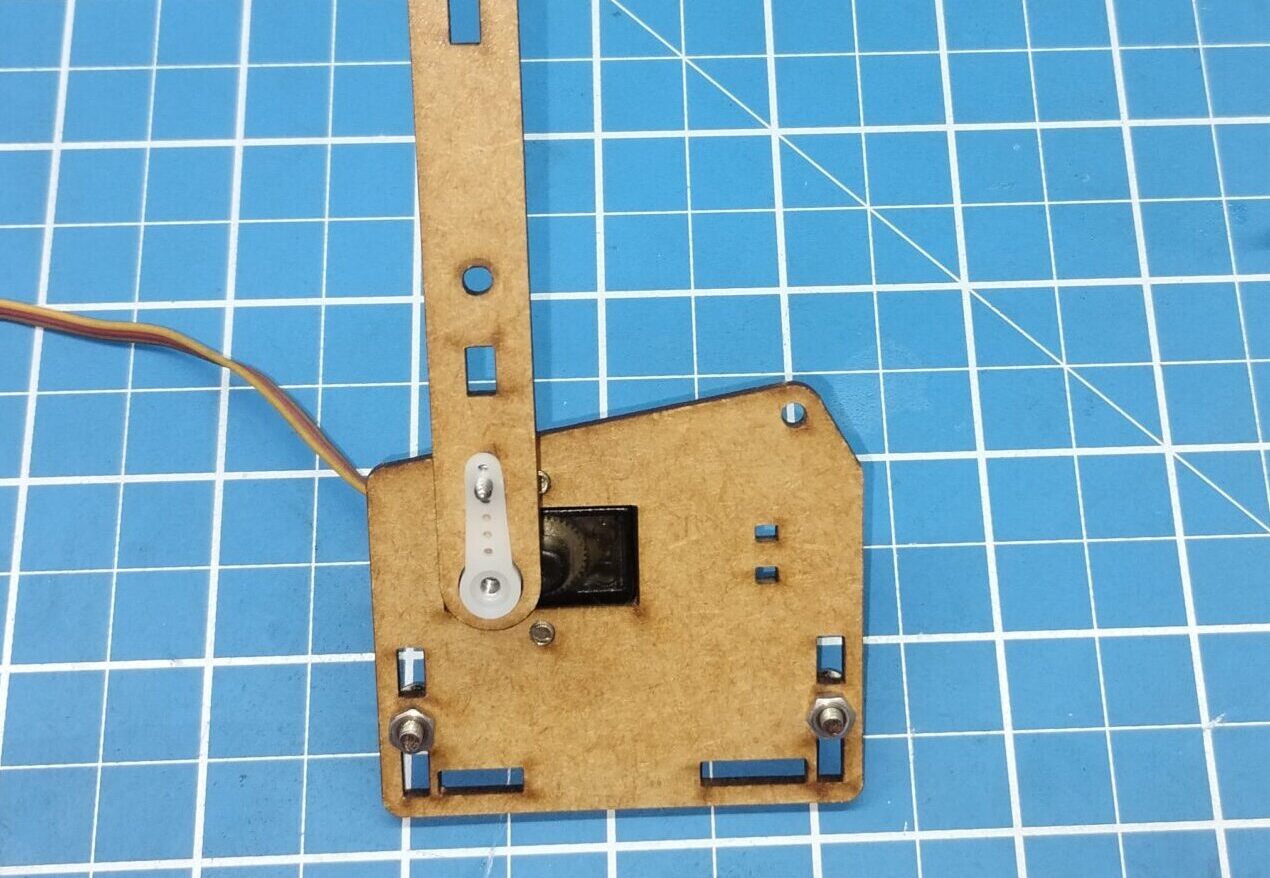

1. Insira o micro servo no retentor e acople à lateral direita;
2. Fixe com 2 parafusos M3×8mm pela parte inferior;
3. Insira 2 parafusos M3×12mm com porcas parciais nos furos de fixação lateral;
4. Encaixe a cruzeta plástica na alavanca central direita com o parafuso longo do servo;
5. Acople o conjunto ao eixo do servo e trave com o parafuso central curto;

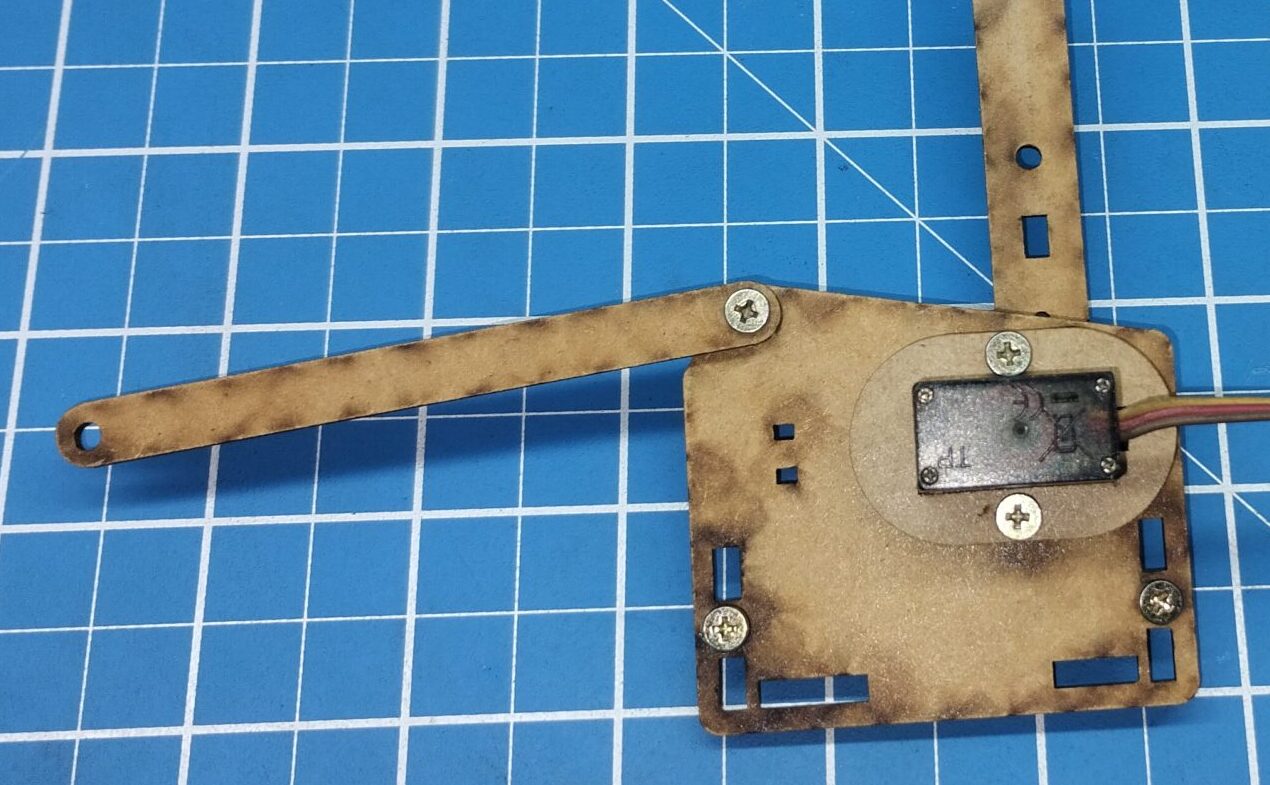

6. Fixe a haste de suporte ao furo superior da lateral direita com 1 parafuso M3×8mm.

---

4. Montagem da cabine e corpo central

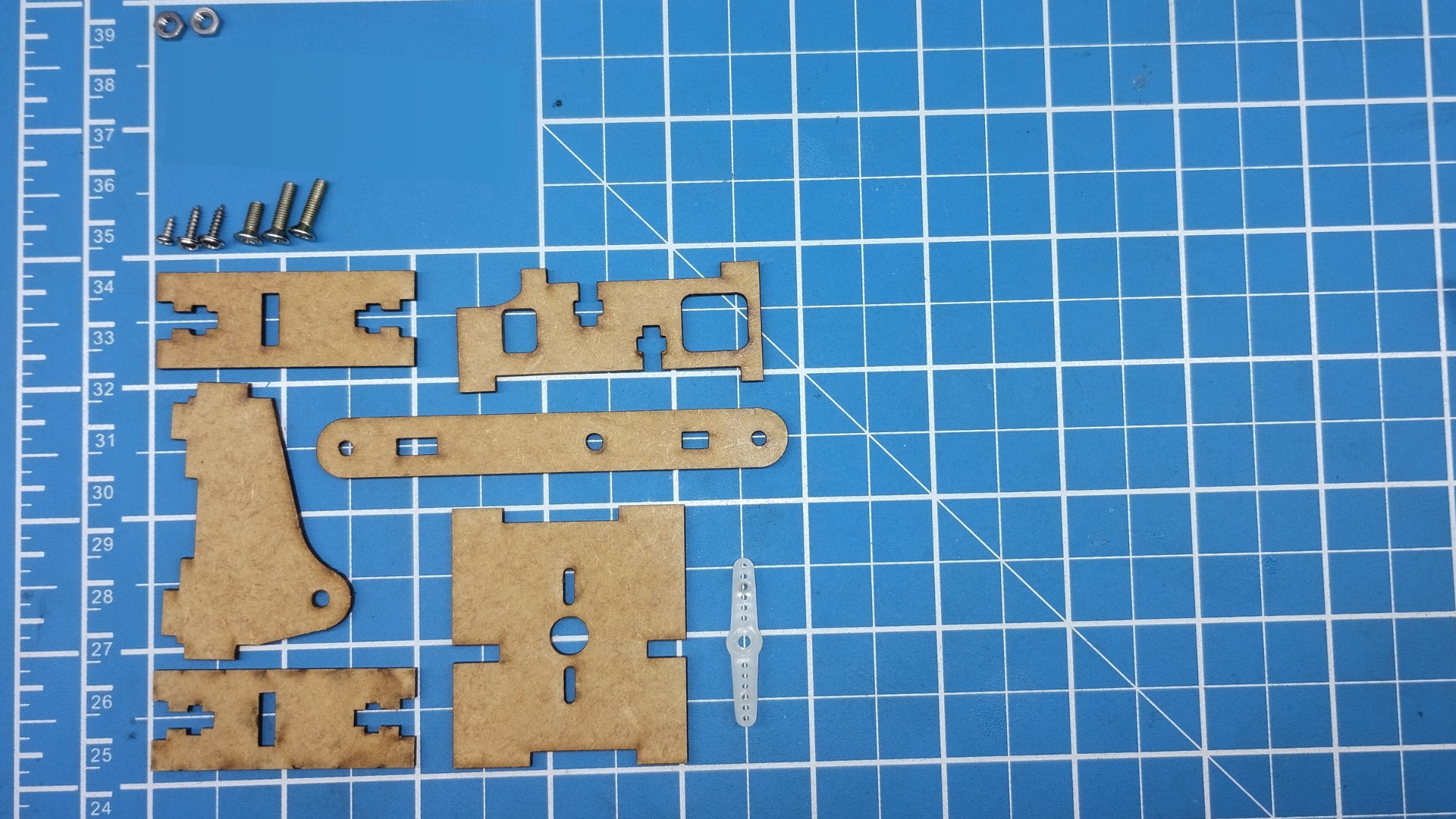

• Peças necessárias: Base da cabine (23), Alavanca central esquerda (22), Suporte da alavanca (24), Painéis frontal e traseiro da cabine (25), Corpo da alavanca (5), cruzeta de servo, 1× Parafuso M3×8mm, 2× Parafusos M3×12mm e 2× Porcas M3.

Passo a passo:

1. Una o suporte da alavanca à alavanca central esquerda com 1 parafuso M3×8mm;

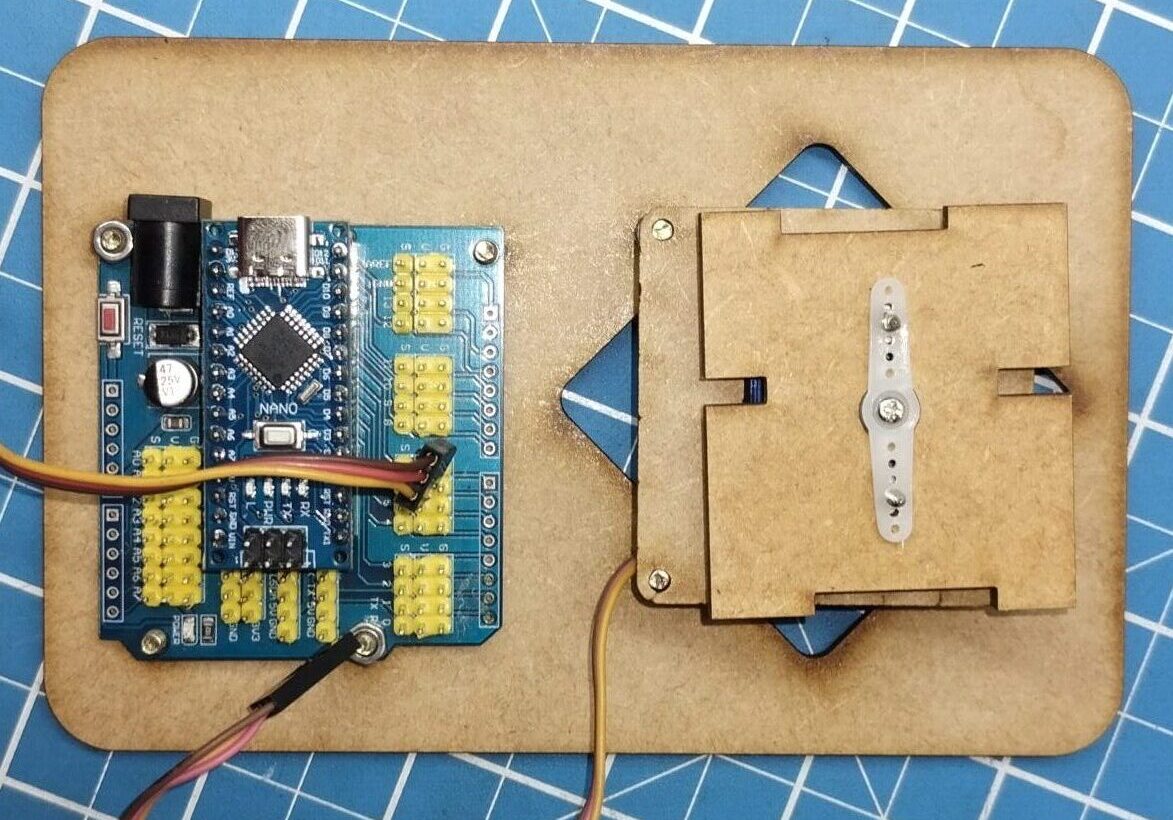

2. Parafuse a cruzeta plástica longa sob a base da cabine com 2 parafusos longos do servo;
3. Fixe a base da cabine ao eixo do servo da base principal com o parafuso central curto;
4. Encaixe as paredes frontal e traseira da cabine nas porcas da lateral esquerda;
5. Una a base da cabine e as duas laterais (esquerda e direita), apertando os parafusos M3×12mm com as porcas estruturais.

---

5. Montagem do antebraço e articulações paralelas

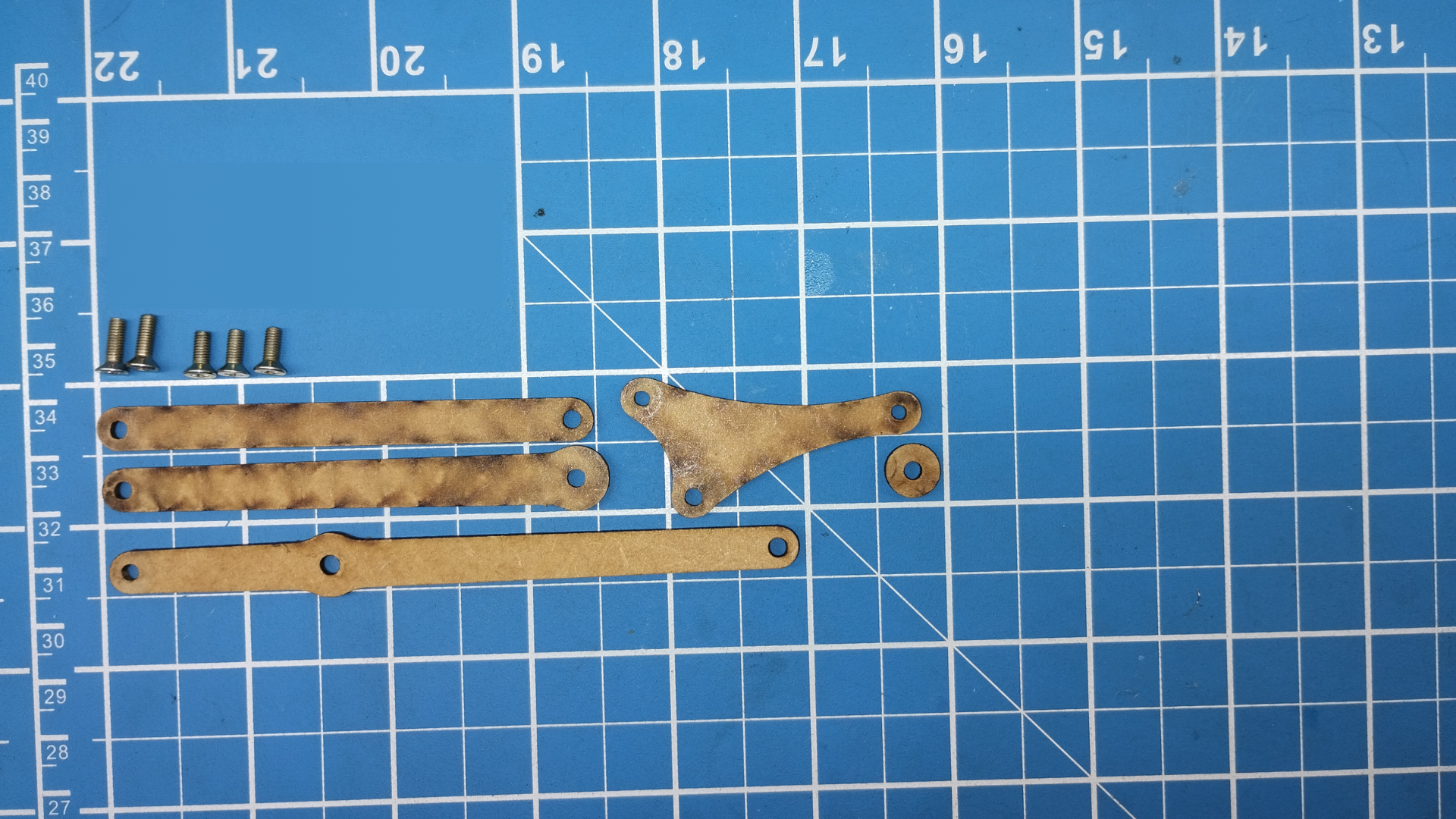

• Peças necessárias: Suporte triangular (2), Braço maior (3), Braço menor (4), Haste de suporte (13), 1× Espaçador (6), 3× Parafusos M3×8mm e 2× Parafusos M3×10mm.

Passo a passo:

1. Conecte o braço maior à haste de suporte da lateral esquerda e à alavanca central esquerda com parafusos M3×8mm;
2. Conecte o suporte triangular à haste da lateral direita intercalando 1 espaçador com 1 parafuso M3×12mm;
3. Conecte a alavanca direita ao braço menor e ao suporte triangular com 1 parafuso M3×10mm;
4. Fixe a haste de suporte ao suporte triangular com 1 parafuso M3×8mm.

---

6. Montagem da garra mecânica (End-Effector)

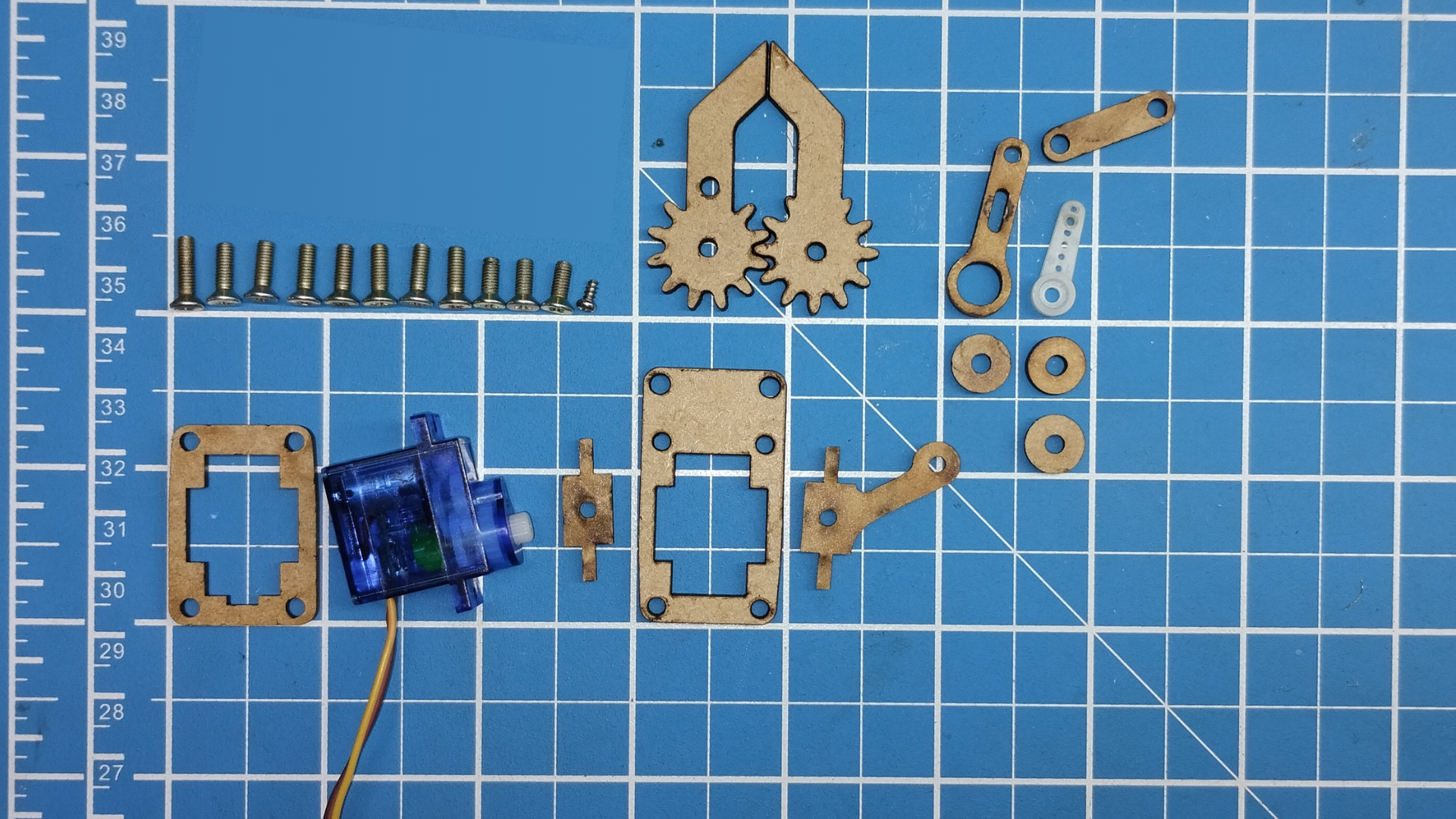

• Peças necessárias: Retenção da garra (14), Alavanca de servo menor (10), Encaixe da garra (12), Encaixe com suporte (7), Haste menor (11), Garra esquerda (15), Garra direita (8), Base da garra (19), 3× Espaçadores, 1× Micro Servo, 3× Parafusos M3×8mm, 7× Parafusos M3×10mm e 1× Parafuso M3×12mm.

Passo a passo:

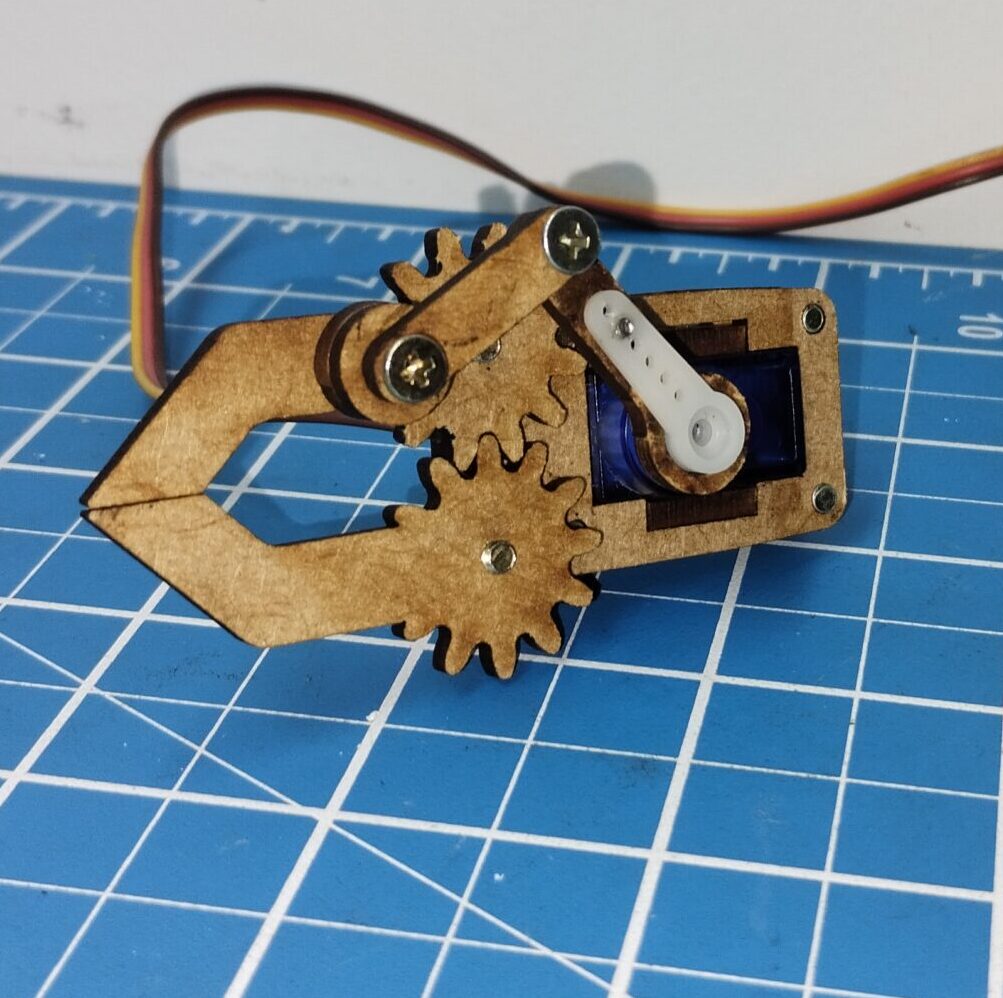

1. Insira o quarto micro servo na retenção da garra e monte os encaixes de travamento sobre a base da garra;
2. Trave o conjunto da garra com 4 parafusos M3×10mm;
3. Articule as mandíbulas direita e esquerda na base com 2 parafusos M3×8mm;
4. Una a alavanca menor à cruzeta plástica do servo e fixe a haste menor com 1 parafuso M3×8mm;
5. Com 1 parafuso M3×12mm, interligue 2 espaçadores, a haste menor e a garra esquerda;
6. Trave a alavanca no eixo do servo e acople o conjunto da garra ao braço robótico com os parafusos M3×10mm restantes.

---

Esquema elétrico e pinagem com Arduino

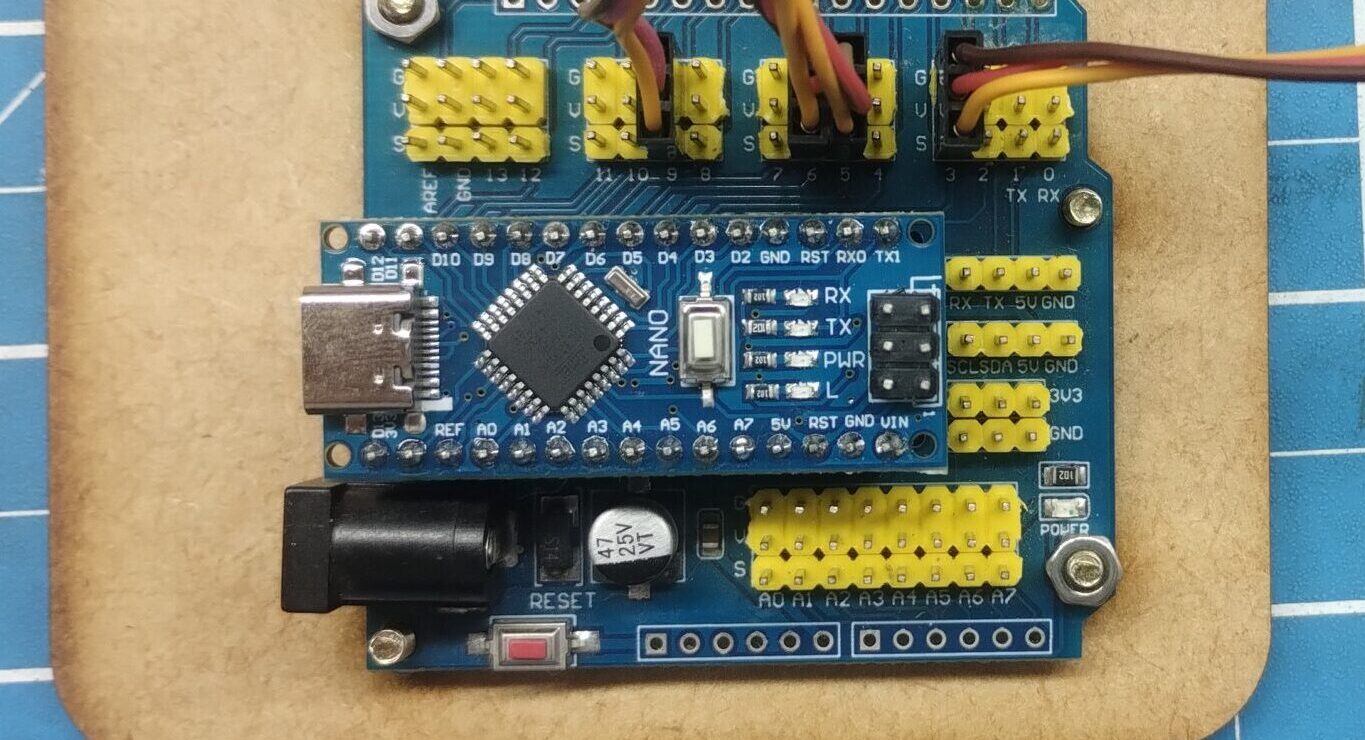

Mapeamento dos Servos

Servomotor	Articulação / Movimento	Pino Digital PWM	Código de Cores dos Fios
Servo 1 (Base)	Rotação Horizontal (Pan)	D3	Marrom: GND / Vermelho: 5V / Amarelo: Sinal
Servo 2 (Ombro)	Braço Inferior (Tilt)	D5	Marrom: GND / Vermelho: 5V / Amarelo: Sinal
Servo 3 (Cotovelo)	Antebraço (Alcance)	D6	Marrom: GND / Vermelho: 5V / Amarelo: Sinal
Servo 4 (Garra)	Abertura e Fechamento	D9	Marrom: GND / Vermelho: 5V / Amarelo: Sinal

Mapeamento dos Joysticks Analógicos (Opcional)

Joystick	Eixo de Controle	Pino Analógico Arduino	Função
Joystick 1	Eixo X (VRx)	A0	Giro da Base (Esquerda / Direita)
Joystick 1	Eixo Y (VRy)	A1	Inclinação do Ombro / Braço
Joystick 2	Eixo X (VRx)	A2	Elevação do Cotovelo / Antebraço
Joystick 2	Eixo Y (VRy)	A3	Abrir e Fechar Garra

⚠️ Atenção com a alimentação dos servos: NUNCA alimente os 4 micro servos diretamente a partir do pino 5V da placa Arduino. Os servos em carga podem consumir picos superiores a 1,5A a 2,0A, causando reset contínuo no microcontrolador. Utilize uma fonte regulada dedicada de 5V a 6V (mínimo 2A a 3A) ou suporte com 4 pilhas recarregáveis, mantendo o polo negativo (GND) da fonte interligado ao GND do Arduino.

---

Programação e métodos de controle

O meArm v0.4 suporta dois métodos principais de controle: Cinemática Direta (controle angular servo a servo) e Cinemática Inversa (controle por coordenadas tridimensionais X, Y, Z a partir da base).

Código Arduino: Controle Manual com 2 Joysticks Analógicos

/*
 * RoboBuilders - Controle do Braço Robótico meArm V0.4
 * Controle com 2 Módulos Joystick Analógicos
 */

#include <Servo.h>

// Instâncias dos servomotores
Servo servoBase;
Servo servoOmbro;
Servo servoCotovelo;
Servo servoGarra;

// Definição dos pinos PWM dos servos
const int PIN_SERVO_BASE     = 3;
const int PIN_SERVO_OMBRO    = 5;
const int PIN_SERVO_COTOVELO = 6;
const int PIN_SERVO_GARRA    = 9;

// Definição dos pinos analógicos dos Joysticks
const int PIN_JOY1_X = A0;
const int PIN_JOY1_Y = A1;
const int PIN_JOY2_X = A2;
const int PIN_JOY2_Y = A3;

// Ângulos atuais dos servos
int anguloBase     = 90;
int anguloOmbro    = 90;
int anguloCotovelo = 90;
int anguloGarra    = 25; // Garra aberta

void setup() {
  Serial.begin(115200);
  Serial.println("Inicializando meArm V0.4 - RoboBuilders...");

  // Associação dos servos aos pinos digitais
  servoBase.attach(PIN_SERVO_BASE);
  servoOmbro.attach(PIN_SERVO_OMBRO);
  servoCotovelo.attach(PIN_SERVO_COTOVELO);
  servoGarra.attach(PIN_SERVO_GARRA);

  // Posicionamento inicial
  servoBase.write(anguloBase);
  servoOmbro.write(anguloOmbro);
  servoCotovelo.write(anguloCotovelo);
  servoGarra.write(anguloGarra);
  delay(1000);
}

void loop() {
  // Leitura dos potenciômetros dos joysticks (0 a 1023)
  int valJoy1X = analogRead(PIN_JOY1_X);
  int valJoy1Y = analogRead(PIN_JOY1_Y);
  int valJoy2X = analogRead(PIN_JOY2_X);
  int valJoy2Y = analogRead(PIN_JOY2_Y);

  // Controle proporcional do Servo da Base (0° a 180°)
  if (valJoy1X < 400 && anguloBase > 0)    anguloBase--;
  if (valJoy1X > 600 && anguloBase < 180)  anguloBase++;

  // Controle proporcional do Servo do Ombro (50° a 140°)
  if (valJoy1Y < 400 && anguloOmbro > 50)  anguloOmbro--;
  if (valJoy1Y > 600 && anguloOmbro < 140) anguloOmbro++;

  // Controle proporcional do Cotovelo (30° a 100°)
  if (valJoy2X < 400 && anguloCotovelo > 30)  anguloCotovelo--;
  if (valJoy2X > 600 && anguloCotovelo < 100) anguloCotovelo++;

  // Controle da Garra (0° = fechada, 50° = aberta)
  if (valJoy2Y < 400 && anguloGarra > 0)   anguloGarra--;
  if (valJoy2Y > 600 && anguloGarra < 50)  anguloGarra++;

  // Atualização das posições
  servoBase.write(anguloBase);
  servoOmbro.write(anguloOmbro);
  servoCotovelo.write(anguloCotovelo);
  servoGarra.write(anguloGarra);

  delay(20); // Suavização do movimento
}

Modo Automático com Frames e Roteiro de Movimentos

Para executar rotinas automáticas de pegar e soltar objetos (Pick and Place), declare a matriz frame[][] contendo os ângulos de cada etapa:

// Matriz de movimentos: {Base, Ombro, Cotovelo, Garra}
const int sequenciaMovimentos[][4] = {
  { 90,  90,  90,  50 }, // 1. Posição neutra com garra aberta
  { 45,  70,  60,  50 }, // 2. Desce até a peça
  { 45,  70,  60,   0 }, // 3. Fecha a garra prendendo o objeto
  { 45, 110,  80,   0 }, // 4. Eleva o braço com a carga
  { 135, 110,  80,   0 }, // 5. Gira a base até o destino
  { 135,  70,  60,   0 }, // 6. Abaixa a carga na mesa
  { 135,  70,  60,  50 }, // 7. Abre a garra soltando o objeto
  { 90,  90,  90,  50 }  // 8. Retorna ao centro
};

---

Resolução de dúvidas frequentes (FAQ)

Pergunta	Resposta
Por que os servos ficam tremendo ou o Arduino reinicia quando o braço se move?	A placa Arduino não fornece corrente suficiente para os 4 servos operando em conjunto. Ligue os servos a uma fonte externa de 5V/3A conectada ao barramento de alimentação do Sensor Shield, mantendo o GND comum ao Arduino.
Os parafusos M3 ficaram frouxos nos furos das placas?	Como os furos não possuem rosca de metal, se forem parafusados com força excessiva o material espana. Aplique uma gota de cola branca PVA (em MDF) ou cola instantânea na rosca para fixar com segurança.
O braço não atinge a amplitude total de movimento?	Os braços plásticos dos servos devem ser parafusados nos eixos estriados com o servo rigorosamente centralizado a 90°. Caso tenha parafusado fora de centro, remova o parafuso central, reposicione a cruzeta em 90° e reaperte.
Qual é a capacidade de carga máxima que a garra consegue erguer?	Utilizando micro servos SG90 de 9g com engrenagens plásticas, a carga recomendada é de até 30 a 50 gramas (pequenos cubos, tampas ou pilhas). Para maior capacidade e robustez mecânica, utilize servos MG90S com engrenagens de metal.
Posso controlar o meArm via Bluetooth ou aplicativo de celular?	Sim. Você pode adicionar um módulo Bluetooth HC-05/HC-06 nas portas seriais (RX/TX) do Arduino e enviar comandos numéricos de ângulo a partir de qualquer aplicativo de controle robótico para Android ou iOS.

---

Conclusão

O kit do braço robótico meArm V0.4 une aprendizado mecânico e controle eletrônico de precisão em um projeto compacto e didático. Com a estrutura montada, calibração a 90° e o circuito de joysticks funcional, você pode expandir o projeto integrando garras com sensores de pressão, visão computacional ou controle sem fio via Wi-Fi/ESP32.
