Display Mks Eletronica Impressora 3d Mks Mini 12864: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Display MKS Mini 12864 para impressora 3D. Se desejar adquirir este produto, clique aqui.

O Display MKS Mini 12864 é um módulo de interface homem-máquina (IHM) gráfico compacto de alta densidade desenvolvido pela Makerbase, projetado para impressoras 3D FDM (Fused Deposition Modeling), fresadoras CNC e painéis de automação baseados em microcontroladores. Integrando uma tela LCD gráfica monocromática de $128 \times 64$ pixels gerenciada pelo controlador UC1701X (ou ST7567), o módulo incorpora na mesma placa de circuito impresso um encoder rotativo com botão tátil central, leitor para cartão de memória microSD (TransFlash), emissor sonoro piezelétrico (buzzer) e sistema de retroiluminação RGB endereçável baseado em LEDs inteligentes WS2812B (NeoPixel), permitindo sinalização cromática dinâmica de status operacional da máquina.

Este guia destina-se a engenheiros, fabricantes de máquinas, técnicos em mecatrônica e entusiastas do movimento maker. Ao longo das seções abaixo, são detalhadas as especificações de hardware, os limites elétricos de operação, a pinagem completa dos conectores de expansão EXP1 e EXP2, os requisitos de cabeamento e proteção contra inversão, além de parâmetros de configuração nos firmwares consagrados Marlin 2.0 e Klipper, finalizando com um firmware completo em C++ para microcontroladores utilizando a biblioteca U8g2 e Adafruit_NeoPixel.

Especificações técnicas

Principais especificações

As principais características construtivas, ópticas e funcionais do módulo Display MKS Mini 12864 encontram-se sintetizadas na tabela abaixo:

Parâmetro	Especificação Técnica
Modelo Comercial	MKS Mini 12864 (Fabricante Makerbase / Padrão RepRap Discount)
Código SKU RoboBuilders	RB1630
Resolução Gráfica	$128 \times 64$ pixels (matriz de pontos monocromática FSTN translúcida)
Controlador Gráfico Integrado	Ultrachip UC1701X ou Sitronix ST7567 (comunicação serial SPI de 4 fios)
Área Visual Ativa (V.A.)	Aprox. $56{,}0\,\text{mm} \times 28{,}0\,\text{mm}$ (diagonal de 2,4 polegadas)
Interface de Comunicação do LCD	Barramento SPI síncrono de 4 fios (SCK, MOSI, CS e A0/RS)
Sistema de Iluminação (Backlight)	LEDs RGB inteligentes WS2812B / NeoPixel (2 para tela LCD e 1 para o knob)
Entrada de Usuário	Encoder rotativo incremental em quadratura (24 passos/rev) com push-button
Sinalização Sonora	Buzzer piezelétrico integrado acionado por nível lógico ou PWM
Armazenamento Local	Slot para cartão microSD (TF Card) com interface SPI independente
Conectores de Interface	$2\times$ Conectores IDC macho polarizados de 10 pinos ( $2\times 5$ , passo 2,54 mm: EXP1 e EXP2)
Compatibilidade de Firmwares 3D	Marlin 2.0.x+, Klipper, RepRapFirmware (RRF), Smoothieware
Dimensões Físicas da PCB	$105{,}0\,\text{mm} \times 47{,}0\,\text{mm} \times 22{,}0\,\text{mm}$ (comprimento $\times$ largura $\times$ altura com knob)
Furação de Fixação	4 furos passantes de diâmetro 3,2 mm (espaçamento padrão M3 para perfil 2020)
Temperatura de Operação	$-20\,^\circ\text{C}$ a $+70\,^\circ\text{C}$

Características elétricas e operacionais

O dimensionamento correto das linhas de alimentação de 5V e o casamento dos níveis lógicos de sinal garantem a estabilidade da transmissão SPI e previnem o aquecimento prematuro dos reguladores da placa controladora. A tabela a seguir especifica os limites elétricos recomendados e absolutos:

Grandeza Elétrica	Mínimo	Típico	Máximo	Unidade
Tensão de Alimentação ( $V_{CC}$ nos pinos 5V)	4,75	5,00	5,25	V
Tensão Lógica nos Sinais de Entrada ( $V_{IH}$ )	2,00	3,30	5,25	V
Nível Lógico Baixo de Entrada ( $V_{IL}$ )	-0,30	0,00	0,80	V
Tensão Lógica de Operação do CI LCD ( $V_{DD}$ interno)	3,00	3,30	3,60	V
Corrente em Repouso (LCD ativo, LEDs RGB desligados)	—	35,0	45,0	mA
Corrente com LEDs RGB em Brilho Médio (cor mista)	—	85,0	110,0	mA
Corrente Máxima de Pico (RGB Branco $100\%$ , Buzzer ativo)	—	180,0	220,0	mA
Frequência Máxima de Clock SPI do LCD ( $f_{SCK}$ )	—	4,00	8,00	MHz
Frequência de Dados dos LEDs NeoPixel ( $f_{DATA}$ )	750	800	850	kHz
Nível de Pressão Sonora do Buzzer (SPL a 10 cm)	75	82	88	dBA

A potência elétrica total consumida pelo módulo no pior cenário operacional ( $P_{\text{total, max}}$ ), quando os três diodos emissores de luz RGB (dois sob o LCD e um sob o dial do encoder) operam em saturação luminosa de branco pleno ( $R=255, G=255, B=255$ ) simultaneamente ao transdutor piezelétrico, é expressa por:

P_{\text{total, max}} = V_{CC} \times I_{\text{pico}} = 5{,}00\,\text{V} \times 0{,}220\,\text{A} = 1{,}10\,\text{W}

Em regime padrão de exibição de telemetria de impressão com brilho ajustado a $50\%$ e retroiluminação ciano ou âmbar, o consumo médio de corrente estabiliza-se em $I_{\text{medio}} \approx 75\,\text{mA}$ , resultando em:

P_{\text{operacional}} = 5{,}00\,\text{V} \times 0{,}075\,\text{A} = 0{,}375\,\text{W}

Descrição do produto

O que é o Display MKS Mini 12864?

O Display MKS Mini 12864 é um subsistema completo de interface física e telemetria para impressoras 3D e máquinas de usinagem computadorizada. Concebido para superar os volumosos displays LCD alfanuméricos 2004 e as placas gráficas 12864 convencionais de grandes dimensões, o formato “Mini” entrega uma área gráfica de alta nitidez aliada a uma pegada mecânica consideravelmente menor, permitindo a instalação embutida em perfis de alumínio estrutural de 20 mm sem interferir no volume útil de impressão.

A placa reúne em sua face frontal a tela LCD de matriz de pontos com contraste configurável via software, o botão giratório digital com detecção de quadratura e acionamento de clique para navegação em menus, além do receptáculo direto para cartão microSD. No verso da placa, localizam-se os circuitos integrados de controle, os barramentos de alimentação desacoplados por capacitores cerâmicos e os conectores polarizados de 10 vias padrão EXP1 e EXP2, compatíveis com a linha de placas controladoras Makerbase MKS (Robin Nano, Gen L, Monster8, SGEN-L) e placas de terceiros.

Para que serve?

Navegação autônoma e controle de impressoras 3D: viabiliza a calibração de eixos, nivelamento de mesa, pré-aquecimento de extrusores e seleção de arquivos G-code diretamente na máquina, dispensando conexão contínua com computador.
Sinalização cromática de estados e alarmes via RGB: utiliza os LEDs NeoPixel integrados para indicar visualmente se o equipamento está ocioso (azul), aquecendo (vermelho pulsante), imprimindo (branco suave) ou em falha crítica de temperatura (vermelho intermitente).
Leitura rápida de arquivos e telemetria em tempo real: possibilita a carga direta de trabalhos pelo cartão microSD frontal enquanto exibe coordenadas X/Y/Z, temperatura atual/alvo, velocidade de avanço e progresso percentual da impressão.

Por que devo usar?

Fator de forma compacto e ergonomia superior: ocupa menos da metade da área frontal dos displays 12864 convencionais, mantendo excelente legibilidade de fontes e ícones em um painel rígido e elegante.
Retroiluminação personalizável por software: a cadeia interna de LEDs WS2812B permite a parametrização de cores e intensidade luminosa direto no firmware (Marlin ou Klipper) sem a necessidade de resistores externos ou alterações de hardware.
Padronização e compatibilidade nativa: conexão direta por cabos planos de 10 vias nos conectores EXP1 e EXP2 de placas controladoras de 32 bits modernas, com suporte oficial nas principais árvores de código-fonte de impressão 3D.

Quando devo usar?

O Display MKS Mini 12864 é a escolha técnica ideal para projetos de montagem ou atualização (upgrade) de impressoras 3D do tipo Voron (v0, v2.4, Trident), Ender-3, Prusa i3 DIY e fresadoras CNC compactas onde o espaço no chassi é restrito e se deseja uma interface limpa com retorno tátil preciso e sinalização por LED.

Não é recomendado para aplicações industriais que exijam tela sensível ao toque colorida com renderização 3D de miniaturas de peças em tempo real; nesses cenários de alta complexidade gráfica, recomenda-se a utilização de telas capacitivas seriais como a linha MKS Robin TFT ou painéis HDMI dedicados rodando interfaces como KlipperScreen.

Pinout e diagrama de entradas/saídas

A comunicação entre a placa-mãe da impressora e o Display MKS Mini 12864 é distribuída entre dois conectores fêmea IDC de 10 vias (passo 2,54 mm). A contagem dos pinos adota a convenção padrão com a chave guia de polarização (rasgo central) voltada para a face externa do conector:

Conector EXP1 — Display LCD, Botão de Clique, Buzzer e LEDs RGB

Pino	Identificador	Função Técnica	Direção
1	BEEPER	Sinal digital ou PWM de acionamento do buzzer piezelétrico	Entrada
2	BTN_ENC	Contato normalmente aberto do botão de pressão do encoder (ativo em nível baixo com pull-up)	Saída
3	LCD_CS	Chip Select da controladora LCD UC1701X/ST7567 (ativo em nível lógico 0)	Entrada
4	LCD_A0	Sinal de seleção: nível 0 = Comando / registrador; nível 1 = Dados gráficos	Entrada
5	LCD_RST	Reset físico de hardware do painel LCD (ativo em nível lógico baixo)	Entrada
6	NEOPIXEL	Linha serial unidirecional de dados digitais de 800 kHz para LEDs WS2812B	Entrada
7	NC	Terminal sem conexão interna (Not Connected)	—
8	NC	Terminal sem conexão interna (Not Connected)	—
9	GND	Referência de potencial elétrico (0V / Terra comum)	Alimentação
10	5V	Barramento de alimentação positiva principal de +5,0V DC	Alimentação

Conector EXP2 — Barramento SPI, Encoder em Quadratura e Cartão MicroSD

Pino	Identificador	Função Técnica	Direção
1	MISO	Master In, Slave Out — Linha de leitura de dados do cartão microSD	Saída
2	SCK	Serial Clock — Sinal de sincronismo de clock do barramento SPI (compartilhado)	Entrada
3	BTN_EN1	Fase A do encoder rotativo em quadratura (chave de leitura incremental)	Saída
4	SD_CS	Chip Select do cartão microSD (ativo em nível lógico baixo)	Entrada
5	BTN_EN2	Fase B do encoder rotativo em quadratura (chave de leitura incremental)	Saída
6	MOSI	Master Out, Slave In — Linha de envio de comandos/dados SPI (LCD e SD)	Entrada
7	SD_DET	Chave mecânica de detecção de presença de cartão inserido (ativo baixo)	Saída
8	RESET	Linha ligada ao pino de reset geral de hardware da placa-mãe	Saída / Bidirecional
9	GND	Referência de potencial elétrico (0V / Terra comum)	Alimentação
10	NC / 3.3V	Sem conexão ou nível de referência dependente da revisão do hardware	—

Como fazer a ligação

Requisitos de instalação e alimentação

Para a conexão bem-sucedida do Display MKS Mini 12864, devem ser observadas as seguintes recomendações de cabeamento e suprimento de energia:

Fonte de Alimentação: a linha de +5V fornecida pelo conector EXP1 deve ter capacidade de corrente de no mínimo $300\,\text{mA}$ contínuos dedicados exclusivamente ao display, assegurando que o brilho máximo dos LEDs WS2812B não cause quedas de tensão no barramento do processador da placa-mãe.
Comprimento dos Cabos Planos: utilize cabos planos de fita (flat ribbon cable) de 10 vias com comprimento de no máximo $30\,\text{cm}$ a $40\,\text{cm}$ . Cabos excessivamente longos introduzem capacitância parasita e indutância mútua nas linhas de clock SPI (SCK) e dados (MOSI), gerando artefatos gráficos na tela ou falhas de leitura no cartão microSD.
Casamento de Níveis Lógicos: o módulo conta com conversores de nível e resistores de proteção na placa, permitindo que suas entradas recebam tanto sinais de $3{,}3\,\text{V}$ (típicos de microcontroladores STM32, ESP32 e LPC1768) quanto de $5{,}0\,\text{V}$ (placas ATmega2560/RAMPS).

Diagrama de ligação elétrica

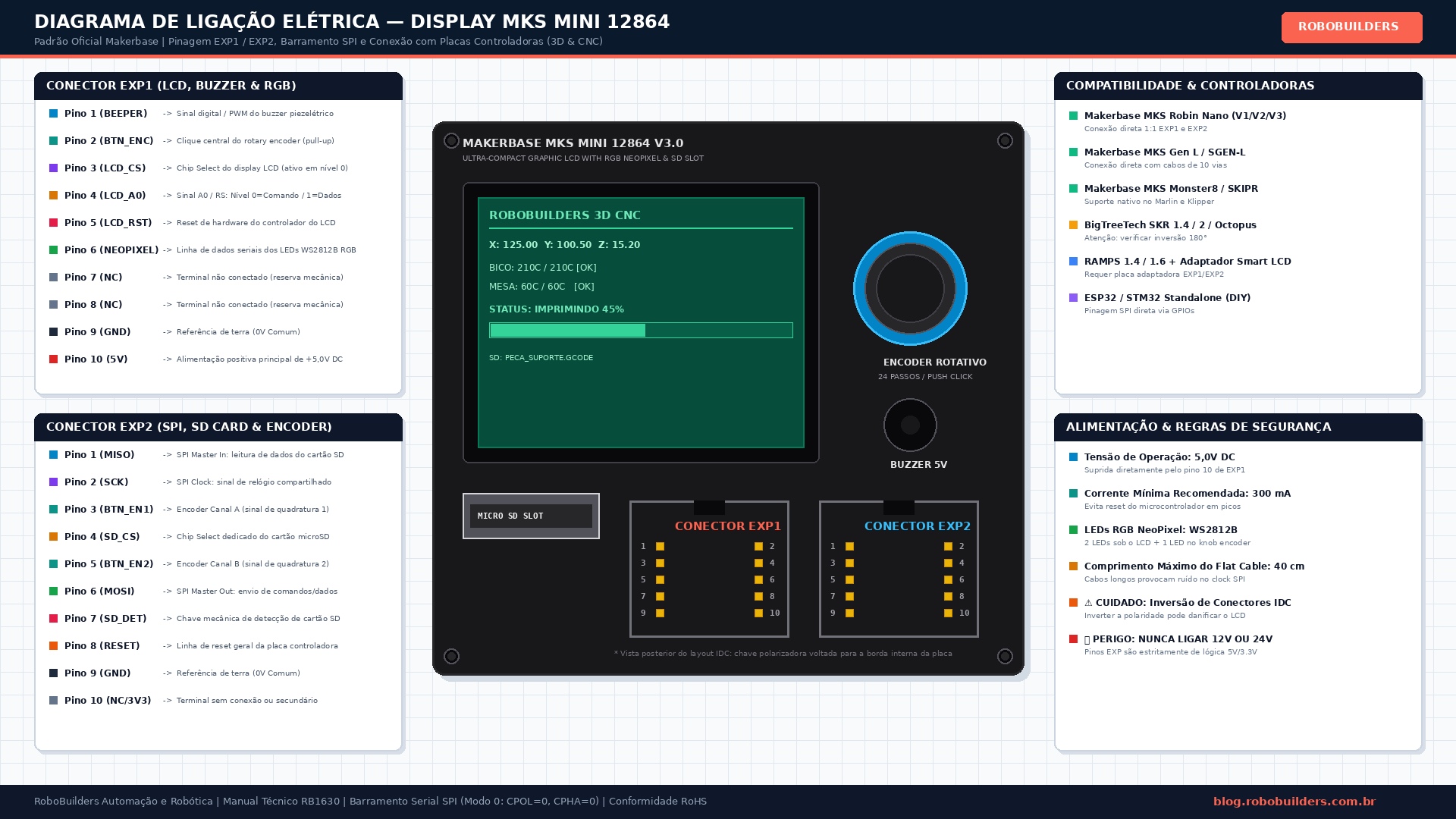

O infográfico esquemático a seguir ilustra a distribuição lógica e física das conexões dos conectores EXP1 e EXP2, demonstrando a correlação de sinais entre o módulo display, o microcontrolador central e a linha de alimentação estável:

Diagrama de ligação elétrica do Display MKS Mini 12864

No diagrama, observa-se que as linhas de clock (SCK) e transmissão de dados mestre (MOSI) presentes em EXP2 são compartilhadas entre a controladora do visor e a interface do cartão SD, enquanto cada dispositivo possui seu pino de seleção dedicado (LCD_CS em EXP1 e SD_CS em EXP2). O comando de controle de cor RGB passa exclusivamente pelo pino 6 de EXP1 (NEOPIXEL), trafegando sequencialmente entre os três circuitos integrados WS2812B em cascata na PCB.

Tabela de conexões dos terminais

Para desenvolvedores montando interfaces customizadas em microcontroladores Arduino ou ESP32 (sem conectores EXP dedicados), as tabelas De $\to$ Para a seguir definem a correspondência exata de pinos para prototipagem:

Mapeamento Conector EXP1 $\to$ Microcontrolador (Exemplo ESP32 / Arduino)

Pino EXP1	Nome do Sinal	Conexão no Microcontrolador (ESP32)	Conexão no Arduino Mega 2560
1	BEEPER	GPIO 25 (ou canal PWM)	Pino Digital D37
2	BTN_ENC	GPIO 26 (com pull-up interno)	Pino Digital D35
3	LCD_CS	GPIO 5 (Chip Select SPI do LCD)	Pino Digital D16
4	LCD_A0	GPIO 17 (Data/Command Register)	Pino Digital D17
5	LCD_RST	GPIO 16 (Hardware Reset)	Pino Digital D23
6	NEOPIXEL	GPIO 4 (Linha de dados WS2812B)	Pino Digital D25
9	GND	GND Comum	GND Comum
10	5V	Saída 5V da Fonte / Barramento 5V	Pino 5V

Mapeamento Conector EXP2 $\to$ Microcontrolador (Barramento SPI e Encoder)

Pino EXP2	Nome do Sinal	Conexão no Microcontrolador (ESP32)	Conexão no Arduino Mega 2560
1	MISO	GPIO 19 (SPI MISO - leitor SD)	Pino Digital D50 (MISO)
2	SCK	GPIO 18 (SPI SCK compartilhado)	Pino Digital D52 (SCK)
3	BTN_EN1	GPIO 32 (Encoder Canal A)	Pino Digital D31
4	SD_CS	GPIO 15 (Chip Select do SD)	Pino Digital D53 (SS/CS)
5	BTN_EN2	GPIO 33 (Encoder Canal B)	Pino Digital D33
6	MOSI	GPIO 23 (SPI MOSI compartilhado)	Pino Digital D51 (MOSI)
7	SD_DET	GPIO 27 (opcional, detecção SD)	Pino Digital D49
8	RESET	Pino EN / RESET do sistema	Pino RESET
9	GND	GND Comum	GND Comum

Cuidados e observações de segurança

⚠️ Atenção: Os conectores shrouded IDC de 10 pinos possuem uma chaveta plástica de orientação. Em algumas placas de terceiros (como a linha BigTreeTech SKR ou adaptadores RAMPS genéricos), o encaixe do soquete pode estar rotacionado em $180^\circ$ em relação ao padrão Makerbase MKS. Sempre meça com um multímetro a continuidade entre a carcaça metálica do leitor de cartão SD e o pino 9 de EXP1/EXP2 para confirmar onde está o GND real antes de ligar a alimentação geral da impressora.

⛔ Perigo: Nunca conecte tensões de $12\,\text{V}$ ou $24\,\text{V}$ nos conectores EXP1 ou EXP2. Essas linhas são estritamente de sinal lógico e alimentação de $+5\,\text{V}$ . A aplicação acidental da tensão principal da fonte da impressora em qualquer pino causará a queima imediata do microcontrolador gráfico, dos LEDs WS2812B e do chip processador central da placa-mãe.

Como usar

Guia de operação passo a passo

Inspeção Prévia: com o equipamento totalmente desligado da rede elétrica, verifique a integridade mecânica do flat cable, garantindo que não existam dobras excessivas ou perfurações na fita.
Conexão dos Cabos: conecte um flat cable entre a saída EXP1 da placa-mãe e o conector EXP1 do display MKS Mini 12864. Em seguida, conecte o segundo flat cable entre as portas EXP2 de ambas as placas.
Primeira Energização: energize a fonte de alimentação. Os LEDs de retroiluminação do display e do botão giratório acenderão momentaneamente. A tela deverá inicializar com texto nítido em fundo contrastado.
Inserção do Cartão de Memória: insira o cartão microSD com a face de contatos dourados voltada para a direção indicada na carcaça do módulo. O display deve acusar a mensagem de “Cartão Inserido” (Card Inserted).
Navegação: gire o encoder no sentido horário para descer nos menus e no sentido anti-horário para subir. Pressione o botão central com um clique suave para confirmar o comando selecionado.

Modos de operação e ajustes

Configuração no Firmware Marlin 2.0 / 2.1

No arquivo Configuration.h do Marlin, habilite o display descomentando a respectiva diretiva e ativando o subsistema de iluminação NeoPixel:

// Em Configuration.h:
#define MKS_MINI_12864_V3

// Ativação do controle dos LEDs RGB WS2812B integrados:
#define NEOPIXEL_LED
#if ENABLED(NEOPIXEL_LED)
  #define NEOPIXEL_TYPE                NEO_RGB // Ordem cromática dos LEDs MKS
  #define NEOPIXEL_PIN                 EXP1_06_PIN
  #define NEOPIXEL_PIXELS              3       // 2 no LCD + 1 no encoder
  #define NEOPIXEL_IS_SEQUENTIAL
  #define NEOPIXEL_BRIGHTNESS          180     // Brilho de 0 a 255
  #define NEOPIXEL_STARTUP_TEST                // Sequência de teste ao ligar
#endif

Para ajustar o contraste caso a tela apresente caracteres tênues ou blocos escurecidos, localize no arquivo Configuration_adv.h:

// Em Configuration_adv.h:
#define LCD_CONTRAST_MIN   40
#define LCD_CONTRAST_MAX   80
#define LCD_CONTRAST_DEFAULT 60

Configuração no Firmware Klipper (`printer.cfg`)

No ecossistema Klipper, inclua o seguinte bloco de definições em seu arquivo printer.cfg:

[display]
lcd_type: uc1701
cs_pin: EXP1_3
a0_pin: EXP1_4
rst_pin: EXP1_5
contrast: 63
encoder_pins: ^EXP2_5, ^EXP2_3
click_pin: ^!EXP1_2
spi_software_miso_pin: EXP2_1
spi_software_mosi_pin: EXP2_6
spi_software_sclk_pin: EXP2_2

[output_pin beeper]
pin: EXP1_1
pwm: True
value: 0
shutdown_value: 0
cycle_time: 0.001

[neopixel mks_mini12864]
pin: EXP1_6
chain_count: 3
color_order: RGB
initial_RED: 0.0
initial_GREEN: 0.8
initial_BLUE: 1.0

Exemplos práticos de uso

O código C++ abaixo foi desenvolvido para a plataforma Arduino IDE (compatível com ESP32, STM32 ou microcontroladores ATmega), demonstrando como inicializar o display com a consagrada biblioteca U8g2, manipular o encoder rotativo com filtro de debounce, acionar o buzzer e configurar a cor dos LEDs RGB via Adafruit_NeoPixel:

/**
 * ============================================================================
 * RoboBuilders - Exemplo Prático de Bancada: Display MKS Mini 12864
 * Plataforma: Arduino IDE / PlatformIO (ESP32 / Microcontroladores C++)
 * Bibliotecas Necessárias:
 *   - U8g2 (por Oliver Kraus) -> Gerenciador gráfico de alta velocidade
 *   - Adafruit NeoPixel (por Adafruit) -> Controle dos 3 LEDs WS2812B
 * ============================================================================
 */

#include <Arduino.h>
#include <U8g2lib.h>
#include <Adafruit_NeoPixel.h>

// Definição dos Pinos de Interface (Mapeados para ESP32)
#define PIN_LCD_CS      5    // EXP1 Pino 3 (Chip Select)
#define PIN_LCD_A0     17    // EXP1 Pino 4 (Data/Command Register)
#define PIN_LCD_RST    16    // EXP1 Pino 5 (Reset de Hardware)
#define PIN_LCD_SCK    18    // EXP2 Pino 2 (Clock SPI)
#define PIN_LCD_MOSI   23    // EXP2 Pino 6 (Dados MOSI)

#define PIN_BEEPER     25    // EXP1 Pino 1 (Buzzer)
#define PIN_BTN_ENC    26    // EXP1 Pino 2 (Botão do Encoder)
#define PIN_NEOPIXEL    4    // EXP1 Pino 6 (Dados WS2812B)

#define PIN_ENC_A      32    // EXP2 Pino 3 (Encoder Canal A)
#define PIN_ENC_B      33    // EXP2 Pino 5 (Encoder Canal B)

#define NUM_LEDS        3    // 2 LEDs no LCD e 1 LED no Dial

// Inicialização da interface gráfica U8g2 (Modo 4-Wire Software SPI completo)
U8G2_ST7567_JLX12864_F_4W_SW_SPI u8g2(
  U8G2_R0,
  PIN_LCD_SCK,
  PIN_LCD_MOSI,
  PIN_LCD_CS,
  PIN_LCD_A0,
  PIN_LCD_RST
);

// Inicialização da cadeia de LEDs RGB NeoPixel
Adafruit_NeoPixel strip(NUM_LEDS, PIN_NEOPIXEL, NEO_RGB + NEO_KHZ800);

// Variáveis de Controle do Encoder e Menu
volatile int encoderContador = 0;
int ultimoEstadoEncA = HIGH;
unsigned long ultimoDebounceClique = 0;
bool modoAlerta = false;

// Função para emissão de bipe sonoro de confirmação
void emitirBipe(int frequenciaHz, int duracaoMs) {
  tone(PIN_BEEPER, frequenciaHz, duracaoMs);
}

// Atualização cromática dos LEDs WS2812B
void definirCoresRGB(uint8_t r, uint8_t g, uint8_t b) {
  for (int i = 0; i < NUM_LEDS; i++) {
    strip.setPixelColor(i, strip.Color(r, g, b));
  }
  strip.show();
}

void setup() {
  // Configuração dos pinos de controle de entrada e saída
  pinMode(PIN_BEEPER, OUTPUT);
  pinMode(PIN_BTN_ENC, INPUT_PULLUP);
  pinMode(PIN_ENC_A, INPUT_PULLUP);
  pinMode(PIN_ENC_B, INPUT_PULLUP);

  // Inicializa o barramento dos LEDs NeoPixel
  strip.begin();
  strip.setBrightness(150); // Ajuste de brilho para 60%
  definirCoresRGB(0, 180, 255); // Azul Ciano inicial (Ocioso)

  // Inicializa o controlador do display gráfico
  u8g2.begin();
  u8g2.setContrast(62); // Contraste otimizado para o painel FSTN

  ultimoEstadoEncA = digitalRead(PIN_ENC_A);

  // Bipe de inicialização com sucesso
  emitirBipe(1200, 80);
}

void loop() {
  // Leitura em quadratura das fases do Encoder
  int estadoAtualEncA = digitalRead(PIN_ENC_A);
  if (estadoAtualEncA != ultimoEstadoEncA && estadoAtualEncA == LOW) {
    if (digitalRead(PIN_ENC_B) != estadoAtualEncA) {
      encoderContador++;
    } else {
      encoderContador--;
    }
    emitirBipe(2400, 15); // Bipe ultra-curto de clique rotativo
  }
  ultimoEstadoEncA = estadoAtualEncA;

  // Verificação do Botão de Pressão Central (com debounce)
  if (digitalRead(PIN_BTN_ENC) == LOW) {
    if (millis() - ultimoDebounceClique > 250) {
      modoAlerta = !modoAlerta;
      if (modoAlerta) {
        definirCoresRGB(255, 30, 0); // Laranja avermelhado de alerta
        emitirBipe(800, 150);
      } else {
        definirCoresRGB(0, 220, 100); // Verde de operação normal
        emitirBipe(1500, 100);
      }
      ultimoDebounceClique = millis();
    }
  }

  // Renderização da Interface Gráfica na Tela LCD
  u8g2.clearBuffer();

  // Cabeçalho institucional
  u8g2.setFont(u8g2_font_6x12_tr);
  u8g2.drawStr(4, 10, "ROBOBUILDERS TELEMETRIA");
  u8g2.drawHLine(0, 13, 128);

  // Status e Contador do Encoder
  u8g2.setFont(u8g2_font_7x14B_tr);
  u8g2.drawStr(4, 30, "VALOR:");
  u8g2.setCursor(60, 30);
  u8g2.print(encoderContador);

  // Barra de progresso gráfica baseada no contador
  int larguraBarra = constrain(map(encoderContador, 0, 50, 0, 120), 0, 120);
  u8g2.drawFrame(4, 38, 120, 10);
  u8g2.drawBox(4, 38, larguraBarra, 10);

  // Rodapé com o modo atual
  u8g2.setFont(u8g2_font_5x8_tr);
  if (modoAlerta) {
    u8g2.drawStr(4, 60, "MODO: ALERTA CRITICO [RGB VERMELHO]");
  } else {
    u8g2.drawStr(4, 60, "MODO: OPERACAO PADRAO [RGB CIANO]");
  }

  u8g2.sendBuffer();
  delay(10);
}

Projetos

Para conferir o uso prático de periféricos e módulos de automação em projetos completos integrados ao ecossistema RoboBuilders, confira nossos guias e tutoriais relacionados no blog:

Painel Web para Placa ESP32 com 8 Relés de 30A (RB2553): aprenda a construir uma interface web completa com controle industrial em tempo real e monitoramento remoto.
Como Instalar e Programar o Gravador PIC K150 USB: guia técnico passo a passo para gravação de microcontroladores dedicados e painéis industriais.

Conclusão

O Display MKS Mini 12864 consolida-se como uma das soluções mais eficientes e versáteis de interface homem-máquina gráfica para o universo de impressoras 3D e prototipagem eletrônica de bancada. Ao reunir display de alta resolução, iluminação RGB endereçável, encoder de navegação preciso e slot para cartão de memória em um circuito compacto e padronizado, o módulo otimiza o espaço físico dos chassis sem comprometer a riqueza visual da telemetria.

Em resumo, as etapas fundamentais para a implementação com excelência abrangem:

Compreensão da Pinagem: identificação criteriosa das funções dos barramentos EXP1 (LCD, encoder click, buzzer e dados RGB) e EXP2 (SPI compartilhado, fases do encoder e cartão SD).
Alimentação Adequada: fornecimento de linha de +5V estável com capacidade para suportar os picos de corrente da cadeia de LEDs WS2812B e do transdutor piezelétrico.
Atenção à Polarização dos Cabos: checagem da orientação da chaveta guia dos conectores IDC de 10 vias para prevenir inversões elétricas destrutivas.
Configuração de Software e Firmware: parametrização precisa dos pinos e tipos de chip nos firmwares Marlin 2.0 e Klipper, ou integração fluida em C++ utilizando a biblioteca gráfica U8g2.

Com as diretrizes técnicas e esquemas apresentados neste manual, seu sistema de controle gráfico contará com máxima estabilidade, resposta imediata e uma apresentação estética profissional.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Display Mks Eletronica Impressora 3d Mks Mini 12864: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
