Termostato XH-W3001 Bivolt 110/220v: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato XH-W3001 Bivolt. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato XH-W3001 Bivolt?
O XH-W3001 é um controlador de temperatura digital com display, alimentado diretamente pela rede de 110/220VCA de forma automática (bivolt). Ele é um dispositivo autônomo: controla a carga sozinho, sem necessidade de programação por computador ou interface com microcontroladores. Sua programação é feita pelos próprios botões do painel.
O modelo mede a temperatura com um sensor NTC 10K à prova d’água e compara o valor lido com os dois pontos programados (ativação e desligamento) para ligar ou desligar a saída chaveada por relé. Todos os parâmetros são salvos em memória não volátil — nenhuma configuração é perdida após uma queda de energia.
Para que serve?
- Controle de aquecimento — aquecedores, resistências, chocadeiras e incubadoras;
- Controle de resfriamento — refrigeradores, freezers e câmaras frias;
- Automação de sistemas simples — viveiros, aquários e estufas.
Por que devo usar?
- Autonomia total — controla a carga sozinho, sem Arduino, ESP32 ou Raspberry Pi;
- Alimentação bivolt automática — aceita 110V ou 220V sem ajuste manual;
- Memória preservada — os parâmetros não se perdem em quedas de energia.
Quando devo usar?
O XH-W3001 Bivolt 110/220vca é indicado quando:
- O sistema exige controle de temperatura autônomo, sem integração com redes ou microcontroladores;
- A carga é alimentada pela mesma rede do controlador (110/220VCA);
- A potência da carga é de até 1000W em 110V ou 2000W em 220V.
Não é a melhor escolha quando:
- É necessário registrar ou enviar dados para a internet (preferir um ESP32/ESP8266 com sensor DS18B20);
- A carga conectada excede 10A — nesse caso, o controlador deve acionar uma chave contatora, e não a carga diretamente;
- O sistema opera em 12VCC — nesse caso, use a versão 12V do XH-W3001.
Como funciona o controle de temperatura
O XH-W3001 funciona com o princípio de sensor + comparador + saída chaveada. O sensor NTC 10K mede a temperatura em tempo real e o circuito interno compara o valor lido com a temperatura de ativação e a temperatura de desligamento programadas:
- Aquecimento: quando a temperatura medida cai abaixo do ponto de ativação (programado com ↑), a saída liga; quando ultrapassa o ponto de desligamento (programado com ↓), a saída desliga;
- Resfriamento: quando a temperatura medida sobe acima do ponto de ativação, a saída liga; quando cai abaixo do ponto de desligamento, a saída desliga.
A diferença entre os dois pontos programados atua como histerese, criando uma faixa de trabalho que evita que o relé ligue e desligue rapidamente em ciclos curtos.
💡 Dica: ao programar o ponto de ativação com valor menor que o de desligamento, o dispositivo opera em modo aquecimento; ao programar com valor maior, opera em modo resfriamento. O modo é definido pela relação entre os dois valores, sem um parâmetro separado.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Alimentação | 110/220VCA bivolt automático |
| Carga máxima do relé | 10A |
| Potência máxima de acionamento direto | 1000W em 110V / 2000W em 220V |
| Faixa de controle de temperatura | -50°C a 110°C |
| Resolução | 0,1°C |
| Precisão do sensor | ±0,2°C |
| Sensor | NTC 10K à prova d’água (1 metro) |
| Saída | Direta |
| Temperatura de ambiente de trabalho | -10°C a 60°C |
| Umidade de ambiente de trabalho | 20% a 85% |
| Dimensões | 60 × 45 × 31 mm |
| Peso | 52 g |
Parâmetros de configuração
| Parâmetro | Função | Tecla de programação | Faixa |
|---|---|---|---|
| Ponto de ativação | Temperatura para ligar a carga | Manter ↑ por alguns segundos | -50°C a 110°C |
| Ponto de desligamento | Temperatura para desligar a carga | Manter ↓ por alguns segundos | -50°C a 110°C |
💡 Dica: o XH-W3001 é um dos controladores mais simples de programar — apenas dois parâmetros (ativação e desligamento) são necessários para o funcionamento básico, ajustáveis a qualquer momento sem desligar o dispositivo.
Tutorial em vídeo
Para acompanhar a instalação e a programação passo a passo, assista ao tutorial completo em vídeo:
Método de ligação
Requisitos de instalação
- Termostato XH-W3001 Bivolt (RB0574);
- Sensor NTC 10K à prova d’água (acompanha o produto);
- Carga a ser controlada (resistência, aquecedor, refrigerador, etc.) com corrente máxima de 10A;
- Chave contatora (apenas para cargas com corrente superior a 10A);
- Chave de segurança (opcional, recomendado para instalações fixas).

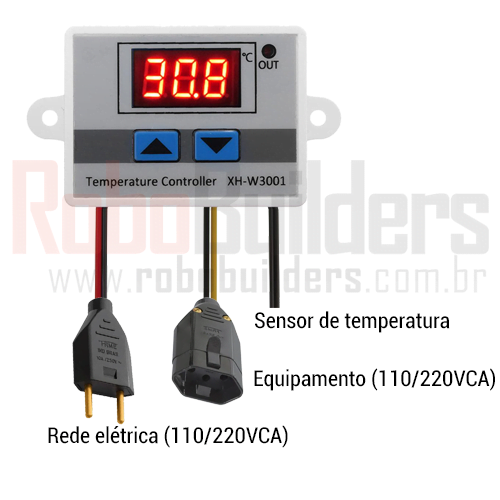

Diagrama de ligação
O XH-W3001 é uma chave de ligação direta: a tensão da saída será a mesma da entrada (110/220VCA). Isso significa que ele não permite conectar um dispositivo de 110V na saída com entrada de 220V, ou vice-versa.
⚠️ ATENÇÃO: como a saída é direta, conecte apenas dispositivos com a mesma tensão da rede de alimentação. Não é possível usar uma tensão de saída diferente da tensão de entrada.

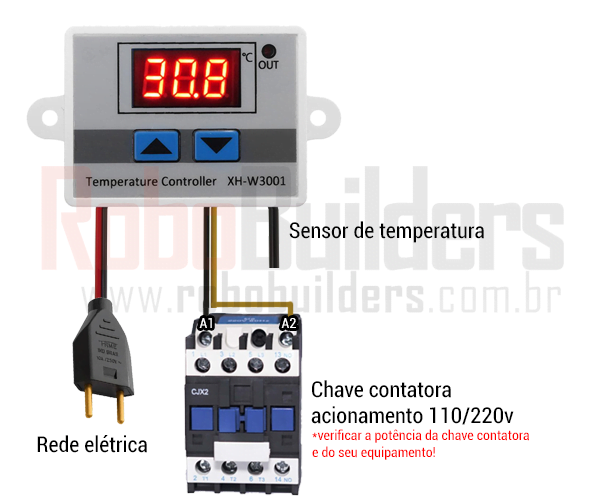

Para equipamentos com potência maior que 1000W em 110V ou 2000W em 220V, instale uma chave contatora na saída do dispositivo:
⛔ ATENÇÃO: para equipamentos com potência superior a 1000W em 110V ou 2000W em 220V, instale uma chave contatora na saída do dispositivo. O relé interno do XH-W3001 não suporta correntes acima de 10A — a carga deve ser acionada pelo contator, não pelo relé.
Como fazer a programação
Sinais do display
- Temperatura ambiente — temperatura medida em tempo real pelo sensor, exibida no display durante o funcionamento;
- OUT — indicador de luz ativo quando a saída está alimentada seguindo a programação.
Modo normal
- Ligue o produto na tomada;
- Para programar o Ponto de ativação, pressione a tecla ↑ por alguns segundos até a temperatura do display piscar;
- Selecione com as teclas ↑ / ↓ a temperatura desejada para que o dispositivo de saída LIGUE e aguarde até o display mostrar a temperatura do ambiente;
- Para programar o Ponto de desligamento, repita o passo 2 mantendo a tecla ↓;
- Selecione com as teclas ↑ / ↓ a temperatura com que deseja que o equipamento DESLIGUE e aguarde novamente o display mostrar a temperatura ambiente.
O indicador de luz OUT será ativo quando a saída estiver alimentada seguindo a programação.
💡 Dica: a programação pode ser alterada a qualquer momento, sem desligar ou resetar o controlador, bastando repetir os passos acima.
Exemplos de programação
Controle de aquecimento para viveiros
Para manter os seres vivos de um ambiente qualquer a uma temperatura agradável, pode-se configurar o controlador de temperatura da seguinte forma:
- Temperatura programada na tecla ↑ (ativação): 18°C;
- Temperatura programada na tecla ↓ (desligamento): 24°C;.
Assim, ele irá ligar o equipamento conectado sempre que a temperatura medida pelo sensor for menor que 18°C e desligar quando a temperatura ultrapassar 24°C.
Controle de resfriamento de refrigerador
Já no cenário de ter que resfriar um congelador para conservar alimentos, é possível configurar o equipamento da seguinte forma:
- Temperatura programada na tecla ↑ (ativação): 10°C;
- Temperatura programada na tecla ↓ (desligamento): 5°C.
Nesse caso, o controlador de temperatura irá ligar o dispositivo da saída sempre que a temperatura medida pelo sensor for maior que 10°C e desligar quando a temperatura for menor que 5°C.
💡 Dica: no exemplo de resfriamento, o ponto de ativação (10°C) é maior que o ponto de desligamento (5°C) — é assim que o dispositivo identifica que deve operar em modo de resfriamento, ao contrário do exemplo de aquecimento.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Como alternar entre aquecimento e resfriamento? | O modo depende exclusivamente dos valores configurados em ↑ e ↓. | Para aquecer, configure ↑ < ↓ (ex.: 18°C e 24°C). Para resfriar, configure ↑ > ↓ (ex.: 10°C e 5°C). |
| Display exibindo LLL ou HHH | Cabo do sensor rompido/desconectado (LLL) ou em curto/temperatura acima de 110°C (HHH). | Verifique a fiação do sensor NTC 10K e substitua a sonda em caso de avaria física. |
| A saída alimenta com tensão incorreta? | O XH-W3001 possui saída direta (mesma tensão da entrada). | Se alimentar a entrada com 220V, a saída entregará 220V. Não conecte cargas de 12V ou 110V em entradas 220V sem conversão. |
| Aparelho desliga e não salva a temperatura | Teclas foram soltas antes da confirmação ou queda de energia durante o ajuste. | Mantenha a tecla pressionada até piscar, ajuste o valor e aguarde o display parar de piscar sozinho para gravar na memória. |
Conclusão
Este manual abordou de forma completa o termostato XH-W3001 Bivolt, desde os conceitos básicos até a programação dos pontos de ativação e desligamento:
- O que é e como funciona: controle autônomo de temperatura com display, sensor NTC 10K à prova d’água, saída chaveada por relé de até 10A e alimentação bivolt automática — o modo de operação (aquecimento ou resfriamento) é definido pela relação entre os dois pontos programados;
- Especificações técnicas: faixa de controle de -50°C a 110°C com resolução de 0,1°C e precisão de ±0,2°C, potência máxima de 1000W em 110V ou 2000W em 220V e dimensões compactas de 60 × 45 × 31 mm;
- Método de ligação: ligação direta com a tensão da saída igual à da entrada, diagramas para 110/220V e chave contatora obrigatória para cargas acima de 10A;
- Programação: configuração do ponto de ativação (tecla ↑) e do ponto de desligamento (tecla ↓), com o indicador OUT mostrando quando a saída está alimentada;
- Exemplos práticos: controle de aquecimento para viveiros (ativação 18°C / desligamento 24°C) e controle de resfriamento para refrigeradores (ativação 10°C / desligamento 5°C);
- Resolução de dúvidas (FAQ): tabela prática com soluções para alternância de modo (aquecimento vs resfriamento), saída direta e códigos de status.
Com a ligação correta e os parâmetros bem ajustados, o XH-W3001 Bivolt é prático e versátil para automatizar aquecimento e resfriamento com baixo custo, oferecendo um controle estável, seguro e durável.
