Termostato XH-W3001 24V: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato XH-W3001 24V. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato XH-W3001 24V?
O XH-W3001 24V é um controlador de temperatura digital com display, alimentado por uma fonte externa de 24VCC (corrente contínua). Ele é um dispositivo autônomo: controla a carga sozinho, sem necessidade de programação por computador ou interface com microcontroladores. Sua programação é feita pelos próprios botões do painel.
O modelo mede a temperatura com um sensor NTC 10K à prova d’água e compara o valor lido com os dois pontos programados (ativação e desligamento) para ligar ou desligar a saída chaveada por relé. Todos os parâmetros são salvos em memória não volátil — nenhuma configuração é perdida após uma queda de energia.
Para que serve?
- Controle de aquecimento — aquecedores, resistências, chocadeiras e incubadoras;
- Controle de resfriamento — refrigeradores, freezers e câmaras frias;
- Automação de sistemas simples — viveiros, aquários e estufas.
Por que devo usar?
- Autonomia total — controla a carga sozinho, sem Arduino, ESP32 ou Raspberry Pi;
- Ideal para sistemas em 24VCC — opera com fonte externa de 24V, comum em automação e sistemas de baixa tensão;
- Memória preservada — os parâmetros não se perdem em quedas de energia.
Quando devo usar?
O XH-W3001 24V é indicado quando:
- O sistema exige controle de temperatura autônomo, sem integração com redes ou microcontroladores;
- A carga é alimentada pela mesma fonte de 24VCC do controlador;
- A potência da carga é de até 240W (corrente máxima de 10A em 24V).
Não é a melhor escolha quando:
- É necessário registrar ou enviar dados para a internet (preferir um ESP32/ESP8266 com sensor DS18B20);
- A carga conectada excede 10A — nesse caso, o controlador deve acionar uma chave contatora, e não a carga diretamente;
- O sistema opera na rede de 110/220VCA — nesse caso, use a versão bivolt do XH-W3001.
Como funciona o controle de temperatura
O XH-W3001 funciona com o princípio de sensor + comparador + saída chaveada. O sensor NTC 10K mede a temperatura em tempo real e o circuito interno compara o valor lido com a temperatura de ativação e a temperatura de desligamento programadas:
- Aquecimento: quando a temperatura medida cai abaixo do ponto de ativação (programado com ↑), a saída liga; quando ultrapassa o ponto de desligamento (programado com ↓), a saída desliga;
- Resfriamento: quando a temperatura medida sobe acima do ponto de ativação, a saída liga; quando cai abaixo do ponto de desligamento, a saída desliga.
A diferença entre os dois pontos programados atua como histerese, criando uma faixa de trabalho que evita que o relé ligue e desligue rapidamente em ciclos curtos.
💡 Dica: ao programar o ponto de ativação com valor menor que o de desligamento, o dispositivo opera em modo aquecimento; ao programar com valor maior, opera em modo resfriamento. O modo é definido pela relação entre os dois valores, sem um parâmetro separado.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Alimentação | 24VCC (corrente contínua, com fonte externa) |
| Carga máxima do relé | 10A |
| Potência máxima de acionamento direto | 240W |
| Faixa de controle de temperatura | -50°C a 110°C |
| Resolução | 0,1°C |
| Precisão do sensor | ±0,2°C |
| Sensor | NTC 10K à prova d’água |
| Saída | Direta |
| Temperatura de ambiente de trabalho | -10°C a 60°C |
| Umidade de ambiente de trabalho | 20% a 85% |
| Dimensões | 60 × 45 × 31 mm |
| Peso | 52 g |
Parâmetros de configuração
| Parâmetro | Função | Tecla de programação | Faixa |
|---|---|---|---|
| Ponto de ativação | Temperatura para ligar a carga | Manter ↑ por alguns segundos | -50°C a 110°C |
| Ponto de desligamento | Temperatura para desligar a carga | Manter ↓ por alguns segundos | -50°C a 110°C |
💡 Dica: o XH-W3001 é um dos controladores mais simples de programar — apenas dois parâmetros (ativação e desligamento) são necessários para o funcionamento básico, ajustáveis a qualquer momento sem desligar o dispositivo.
Tutorial em vídeo
Para acompanhar a instalação e a programação passo a passo, assista ao tutorial completo em vídeo:
⚠️ ATENÇÃO: o vídeo mostra o modelo bivolt — o modelo 24V precisa de fonte externa de 24V e só pode ser conectado a dispositivos também de 24V.
Método de ligação
Requisitos de instalação
- Termostato XH-W3001 24V;
- Fonte de alimentação de 24VCC (recomendada potência igual ou superior a 300W);
- Sensor NTC 10K à prova d’água (acompanha o produto);
- Carga a ser controlada em 24VCC (resistência, aquecedor, refrigerador, etc.) com corrente máxima de 10A;
- Chave contatora (apenas para cargas com corrente superior a 10A).

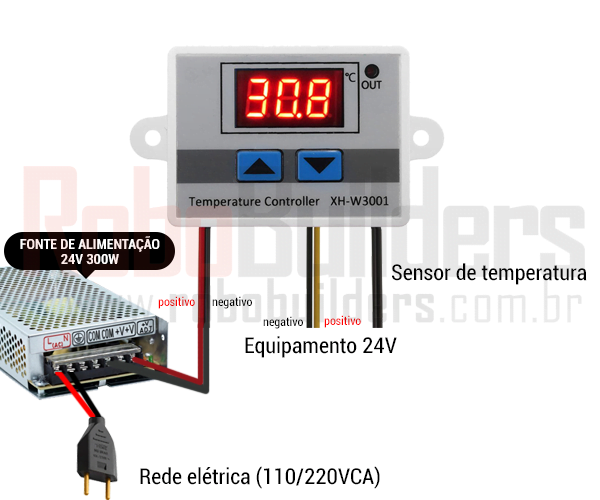

Diagrama de ligação
O XH-W3001 é uma chave de ligação direta: a tensão da saída será a mesma da entrada (24VCC). Isso significa que ele só pode ser conectado a dispositivos também de 24V.
⚠️ ATENÇÃO: é necessária uma fonte de alimentação de 24V para ligar o produto. Como a saída é direta, conecte apenas dispositivos de 24VCC — não é possível acionar cargas de outra tensão.

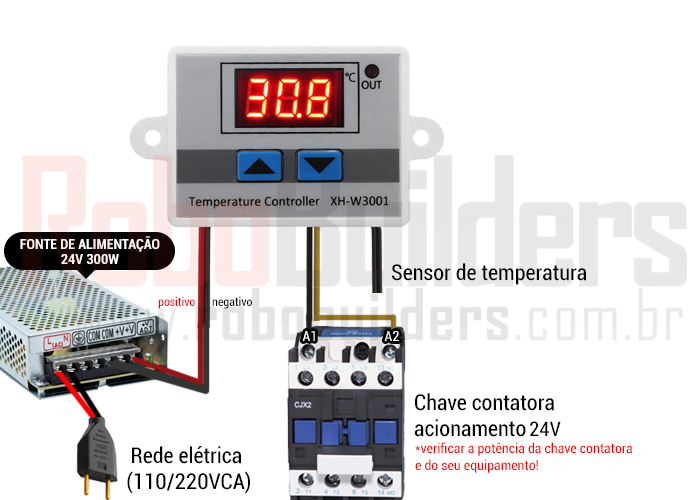

Para equipamentos com potência maior que 240W, instale uma chave contatora na saída do dispositivo:
⛔ ATENÇÃO: para equipamentos com potência superior a 240W, instale uma chave contatora na saída do dispositivo. O relé interno do XH-W3001 não suporta correntes acima de 10A — a carga deve ser acionada pelo contator, não pelo relé.
Como fazer a programação
Sinais do display
- Temperatura ambiente — temperatura medida em tempo real pelo sensor, exibida no display durante o funcionamento;
- OUT — indicador de luz ativo quando a saída está alimentada seguindo a programação.
Modo normal
- Ligue o produto na fonte de 24V;
- Para programar o Ponto de ativação, pressione a tecla ↑ por alguns segundos até a temperatura do display piscar;
- Selecione com as teclas ↑ / ↓ a temperatura desejada para que o dispositivo de saída LIGUE e aguarde até o display mostrar a temperatura do ambiente;
- Para programar o Ponto de desligamento, repita o passo 2 mantendo a tecla ↓;
- Selecione com as teclas ↑ / ↓ a temperatura com que deseja que o equipamento DESLIGUE e aguarde novamente o display mostrar a temperatura ambiente.
O indicador de luz OUT será ativo quando a saída estiver alimentada seguindo a programação.
💡 Dica: a programação pode ser alterada a qualquer momento, sem desligar ou resetar o controlador, bastando repetir os passos acima.
Exemplos de programação
Controle de aquecimento para viveiros
Para manter os seres vivos de um ambiente qualquer a uma temperatura agradável, pode-se configurar o controlador de temperatura da seguinte forma:
- Temperatura programada na tecla ↑ (ativação): 18°C;
- Temperatura programada na tecla ↓ (desligamento): 24°C.
Assim, ele irá ligar o equipamento conectado sempre que a temperatura medida pelo sensor for menor que 18°C e desligar quando a temperatura ultrapassar 24°C.
Controle de resfriamento de refrigerador
Já no cenário de ter que resfriar um congelador para conservar alimentos, é possível configurar o equipamento da seguinte forma:
- Temperatura programada na tecla ↑ (ativação): 10°C;
- Temperatura programada na tecla ↓ (desligamento): 5°C.
Nesse caso, o controlador de temperatura irá ligar o dispositivo da saída sempre que a temperatura medida pelo sensor for maior que 10°C e desligar quando a temperatura for menor que 5°C.
💡 Dica: no exemplo de resfriamento, o ponto de ativação (10°C) é maior que o ponto de desligamento (5°C) — é assim que o dispositivo identifica que deve operar em modo de resfriamento, ao contrário do exemplo de aquecimento.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| A saída não muda com a temperatura | Temperaturas de ativação e desligamento configuradas de forma invertida. | Confira se os valores de ↑ e ↓ seguem a lógica do modo desejado (aquecimento: ↑ menor que ↓; resfriamento: ↑ maior que ↓). |
| Relé cicla (liga/desliga) com muita frequência | Diferença muito pequena entre as temperaturas de ativação e desligamento. | Aumente a diferença entre as temperaturas de ativação e desligamento para criar uma histerese maior. |
| Sensor não atualiza a leitura | Conexões soltas ou local de instalação inadequado da sonda. | Verifique as conexões do sensor NTC 10K e reposicione a sonda no ponto a ser medido, longe de fontes de calor diretas. |
| Display apagado ou não liga | Falta de alimentação de 24VCC nos bornes de entrada. | Confira a fonte externa de 24V (potência igual ou superior a 300W) e a fiação dos bornes de alimentação. |
Conclusão
Este manual abordou de forma completa o termostato XH-W3001 24V, desde os conceitos básicos até a programação dos pontos de ativação e desligamento:
- O que é e como funciona: controle autônomo de temperatura com display, sensor NTC 10K à prova d’água, saída chaveada por relé de até 10A e alimentação por fonte externa de 24VCC — o modo de operação (aquecimento ou resfriamento) é definido pela relação entre os dois pontos programados;
- Especificações técnicas: faixa de controle de -50°C a 110°C com resolução de 0,1°C e precisão de ±0,2°C, potência máxima de 240W em acionamento direto e dimensões compactas de 60 × 45 × 31 mm;
- Método de ligação: ligação direta com a tensão da saída igual à da entrada (24VCC), fonte externa obrigatória e chave contatora obrigatória para cargas acima de 10A;
- Programação: configuração do ponto de ativação (tecla ↑) e do ponto de desligamento (tecla ↓), com o indicador OUT mostrando quando a saída está alimentada;
- Exemplos práticos: controle de aquecimento para viveiros (ativação 18°C / desligamento 24°C) e controle de resfriamento para refrigeradores (ativação 10°C / desligamento 5°C);
- Resolução de dúvidas (FAQ): tabela prática com soluções para saída que não responde, ciclagem frequente, sensor sem atualização e display apagado.
Com a ligação correta e os parâmetros bem ajustados, o XH-W3001 24V é prático e versátil para automatizar aquecimento e resfriamento com baixo custo, oferecendo um controle estável, seguro e durável. Suas únicas diferenças em relação ao modelo bivolt são a necessidade de uma fonte de alimentação externa e o limite de componentes extras também a 24V.
