Termostato XH-W3001 12V: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato XH-W3001 12V. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato XH-W3001 12V?
O XH-W3001 12V é um controlador de temperatura digital com display, alimentado por uma fonte externa de 12VCC (corrente contínua). Ele é um dispositivo autônomo: controla a carga sozinho, sem necessidade de programação por computador ou interface com microcontroladores. Sua programação é feita pelos próprios botões do painel.
O modelo mede a temperatura com um sensor NTC 10K à prova d’água e compara o valor lido com os dois pontos programados (ativação e desligamento) para ligar ou desligar a saída chaveada por relé. Todos os parâmetros são salvos em memória não volátil — nenhuma configuração é perdida após uma queda de energia.
Para que serve?
- Controle de aquecimento — resistências 12V, chocadeiras, incubadoras e criadouros;
- Controle de resfriamento — frigobares, adegas climatizadas e câmaras frias 12V;
- Automação de sistemas em 12VCC — aquários, viveiros, estufas e sistemas alimentados por fonte chaveada ou bateria.
Por que devo usar?
- Autonomia total — controla a carga sozinho, sem Arduino, ESP32 ou Raspberry Pi;
- Ideal para sistemas 12V — opera na mesma tensão de fontes chaveadas, baterias e instalações automotivas/fotovoltaicas;
- Memória preservada — os parâmetros não se perdem em quedas de energia.
Quando devo usar?
O XH-W3001 12V é indicado quando:
- O sistema exige controle de temperatura autônomo, sem integração com redes ou microcontroladores;
- A carga é alimentada em 12VCC, na mesma tensão do controlador;
- A potência da carga é de até 120W (corrente máxima de 10A) em acionamento direto.
Não é a melhor escolha quando:
- É necessário registrar ou enviar dados para a internet (preferir um ESP32/ESP8266 com sensor DS18B20);
- A carga conectada excede 10A — nesse caso, o controlador deve acionar uma chave contatora com bobina de 12V, e não a carga diretamente;
- O sistema opera na rede elétrica 110/220VCA — nesse caso, use a versão bivolt do XH-W3001.
Como funciona o controle de temperatura
O XH-W3001 funciona com o princípio de sensor + comparador + saída chaveada. O sensor NTC 10K mede a temperatura em tempo real e o circuito interno compara o valor lido com a temperatura de ativação e a temperatura de desligamento programadas:
- Aquecimento: quando a temperatura medida cai abaixo do ponto de ativação (programado com ↑), a saída liga; quando ultrapassa o ponto de desligamento (programado com ↓), a saída desliga;
- Resfriamento: quando a temperatura medida sobe acima do ponto de ativação, a saída liga; quando cai abaixo do ponto de desligamento, a saída desliga.
A diferença entre os dois pontos programados atua como histerese, criando uma faixa de trabalho que evita que o relé ligue e desligue rapidamente em ciclos curtos.
💡 Dica: ao programar o ponto de ativação com valor menor que o de desligamento, o dispositivo opera em modo aquecimento; ao programar com valor maior, opera em modo resfriamento. O modo é definido pela relação entre os dois valores, sem um parâmetro separado.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Alimentação | 12VCC (corrente contínua, com fonte externa) |
| Carga máxima do relé | 10A |
| Potência máxima de acionamento direto | 120W |
| Faixa de controle de temperatura | -50°C a 110°C |
| Resolução | 0,1°C |
| Precisão do sensor | ±0,2°C |
| Sensor | NTC 10K à prova d’água (1 metro) |
| Saída | Direta (12VCC) |
| Temperatura de ambiente de trabalho | -10°C a 60°C |
| Umidade de ambiente de trabalho | 20% a 85% |
| Dimensões | 60 × 45 × 31 mm |
| Peso | 52 g |
Parâmetros de configuração
| Parâmetro | Função | Tecla de programação | Faixa |
|---|---|---|---|
| Ponto de ativação | Temperatura para ligar a carga | Manter ↑ por alguns segundos | -50°C a 110°C |
| Ponto de desligamento | Temperatura para desligar a carga | Manter ↓ por alguns segundos | -50°C a 110°C |
💡 Dica: o XH-W3001 é um dos controladores mais simples de programar — apenas dois parâmetros (ativação e desligamento) são necessários para o funcionamento básico, ajustáveis a qualquer momento sem desligar o dispositivo.
Faixa de medição e precisão
| Condição | Valor |
|---|---|
| Faixa de medição e controle | -50°C a 110°C |
| Resolução de leitura | 0,1°C |
| Precisão do sensor NTC 10K | ±0,2°C |
Tutorial em vídeo
Para acompanhar a instalação e a programação passo a passo, assista ao tutorial completo em vídeo:
⚠️ Atenção: o vídeo mostra o modelo bivolt. O modelo 12V precisa de fonte externa de 12V e só pode ser conectado a dispositivos também de 12V.
Método de ligação
Requisitos de instalação
- Termostato XH-W3001 12V (RB2046);
- Fonte de alimentação 12VCC com potência igual ou superior a 200W;
- Sensor NTC 10K à prova d’água (acompanha o produto);
- Carga a ser controlada em 12VCC (resistência, cooler, pastilha Peltier, lâmpada 12V, etc.) com corrente máxima de 10A;
- Chave contatora com acionamento em 12V (apenas para cargas com corrente superior a 10A).

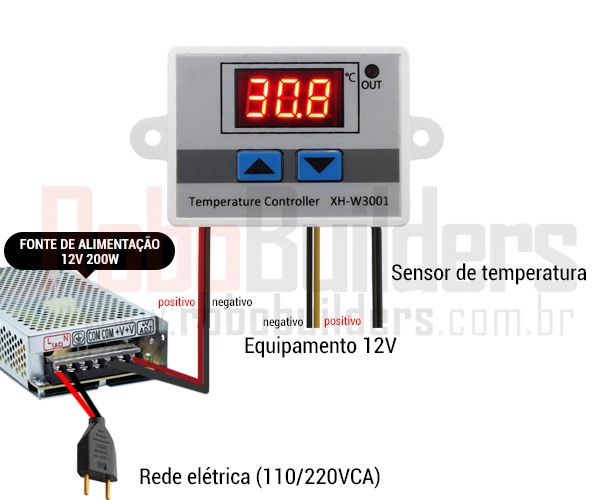

Diagrama de ligação
O XH-W3001 12V possui chave de ligação direta: a tensão da saída será a mesma da entrada (12VCC). É necessária uma fonte de alimentação 12V para ligar o produto — ele não pode ser conectado diretamente à rede elétrica 110/220V.
⚠️ ATENÇÃO: como a saída é direta, conecte apenas dispositivos de 12V na saída. Nunca aplique 110V ou 220VCA nos fios do controlador — isso causa queima imediata do aparelho.

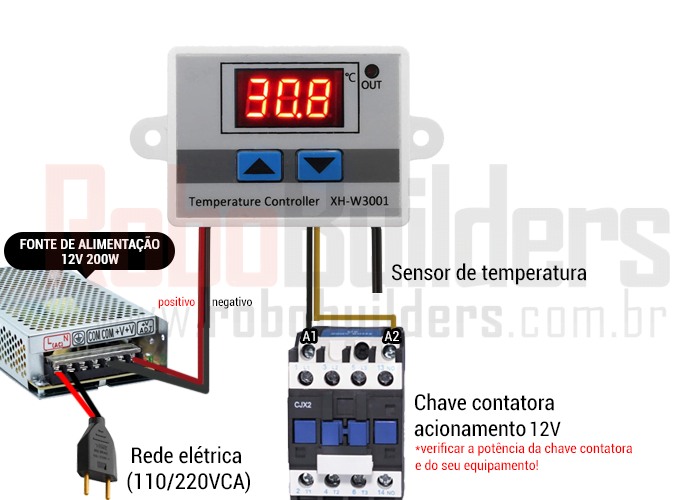

Para equipamentos com potência maior que 120W, instale uma chave contatora com acionamento em 12V na saída do dispositivo:
⛔ ATENÇÃO: para equipamentos com potência superior a 120W, instale uma chave contatora na saída do dispositivo. O relé interno do XH-W3001 não suporta correntes acima de 10A — a carga deve ser acionada pelo contator, não pelo relé. Verifique a potência da chave contatora e do seu equipamento!
Conexão de sensores e cargas
| Fio / Ligação | Função | Conexão elétrica |
|---|---|---|
| Entrada +12V (vermelho) | Alimentação positiva do módulo | Polo positivo (+) da fonte 12VCC |
| Entrada GND (preto) | Alimentação negativa do módulo | Polo negativo (−) da fonte 12VCC |
| Saída para carga 12V | Saída chaveada de 12VCC | Interromper o positivo que alimenta o equipamento 12V |
| Sonda NTC 10K (2 fios) | Entrada do sensor térmico | Posicionar a ponteira no ambiente a controlar (sem polaridade) |
💡 Dica: a rede elétrica (110/220VCA) alimenta somente a fonte 12V. Todo o restante do circuito — controlador, sensor e carga — opera em 12VCC.
Observações de segurança elétrica
⚠️ Atenção: o controlador não funciona sem a fonte de 12V. Certifique-se de que a fonte esteja dimensionada com folga (200W ou mais) para alimentar o controlador e a carga sem queda de tensão.
⛔ Perigo: a capacidade máxima do relé interno é de 10A (120W em 12VCC). Para cargas acima de 10A, é estritamente obrigatório utilizar o XH-W3001 para acionar a bobina de uma chave contatora de 12V, evitando a queima do controlador e risco de curto-circuito.
Como fazer a programação
Sinais do display
- Temperatura ambiente — temperatura medida em tempo real pelo sensor, exibida no display durante o funcionamento;
- OUT — indicador de luz ativo quando a saída está alimentada seguindo a programação.
Modo normal
- Ligue a fonte 12V que alimenta o produto;
- Para programar o Ponto de ativação, pressione a tecla ↑ por alguns segundos até a temperatura do display piscar;
- Selecione com as teclas ↑ / ↓ a temperatura desejada para que o dispositivo de saída LIGUE e aguarde até o display mostrar a temperatura do ambiente;
- Para programar o Ponto de desligamento, repita o passo 2 mantendo a tecla ↓;
- Selecione com as teclas ↑ / ↓ a temperatura com que deseja que o equipamento DESLIGUE e aguarde novamente o display mostrar a temperatura ambiente.
O indicador de luz OUT será ativo quando a saída estiver alimentada seguindo a programação.
💡 Dica: a programação pode ser alterada a qualquer momento, sem desligar ou resetar o controlador, bastando repetir os passos acima.
Exemplos de programação
Controle de aquecimento para viveiros
Para manter os seres vivos de um ambiente qualquer a uma temperatura agradável, pode-se configurar o controlador de temperatura da seguinte forma:
- Temperatura programada na tecla ↑ (ativação): 18°C;
- Temperatura programada na tecla ↓ (desligamento): 24°C.
Assim, ele irá ligar o equipamento conectado sempre que a temperatura medida pelo sensor for menor que 18°C e desligar quando a temperatura ultrapassar 24°C.
Controle de resfriamento de refrigerador
Já no cenário de ter que resfriar um frigobar para conservar alimentos, é possível configurar o equipamento da seguinte forma:
- Temperatura programada na tecla ↑ (ativação): 10°C;
- Temperatura programada na tecla ↓ (desligamento): 5°C.
Nesse caso, o controlador de temperatura irá ligar o dispositivo da saída sempre que a temperatura medida pelo sensor for maior que 10°C e desligar quando a temperatura for menor que 5°C.
💡 Dica: no exemplo de resfriamento, o ponto de ativação (10°C) é maior que o ponto de desligamento (5°C) — é assim que o dispositivo identifica que deve operar em modo de resfriamento, ao contrário do exemplo de aquecimento.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Como alternar entre aquecimento e resfriamento? | O modo depende exclusivamente dos valores configurados em ↑ e ↓. | Para aquecer, configure ↑ < ↓ (ex.: 18°C e 24°C). Para resfriar, configure ↑ > ↓ (ex.: 10°C e 5°C). |
| Display apagado ou reinicia ao acionar a saída | Fonte 12V subdimensionada, com queda de tensão quando o relé e a carga ligam. | Utilize fonte 12VCC de 200W ou mais e confira as conexões dos bornes da fonte. |
| A saída não aciona cargas 110/220V | O XH-W3001 12V possui saída direta de 12VCC. | Conecte apenas equipamentos 12V. Para cargas da rede elétrica, use a versão bivolt ou acione uma contatora adequada. |
| Display exibindo LLL ou HHH | Cabo do sensor rompido/desconectado (LLL) ou em curto/temperatura acima de 110°C (HHH). | Verifique a fiação da sonda NTC 10K e substitua a sonda em caso de avaria física. |
| Aparelho desliga e não salva a temperatura | Teclas foram soltas antes da confirmação ou queda de energia durante o ajuste. | Mantenha a tecla pressionada até piscar, ajuste o valor e aguarde o display parar de piscar sozinho para gravar na memória. |
Conclusão
Este manual abordou de forma completa o termostato XH-W3001 12V, desde os conceitos básicos até a programação dos pontos de ativação e desligamento:
- O que é e como funciona: controle autônomo de temperatura com display, sensor NTC 10K à prova d’água e saída chaveada por relé de até 10A alimentada em 12VCC — o modo de operação (aquecimento ou resfriamento) é definido pela relação entre os dois pontos programados;
- Especificações técnicas: faixa de controle de -50°C a 110°C com resolução de 0,1°C e precisão de ±0,2°C, potência máxima de 120W em acionamento direto e dimensões compactas de 60 × 45 × 31 mm;
- Método de ligação: ligação direta com fonte externa de 12V (200W ou mais), tensão da saída igual à da entrada e chave contatora de 12V obrigatória para cargas acima de 10A;
- Programação: configuração do ponto de ativação (tecla ↑) e do ponto de desligamento (tecla ↓), com o indicador OUT mostrando quando a saída está alimentada;
- Exemplos práticos: controle de aquecimento para viveiros (ativação 18°C / desligamento 24°C) e controle de resfriamento para refrigeradores (ativação 10°C / desligamento 5°C);
- Resolução de dúvidas (FAQ): tabela prática com soluções para alternância de modo (aquecimento vs resfriamento), dimensionamento da fonte 12V e códigos de status.
Suas únicas diferenças em relação ao modelo bivolt são a necessidade de uma fonte de alimentação externa e o fato de os componentes conectados serem limitados a 12V. Com a ligação correta e os parâmetros bem ajustados, o XH-W3001 12V é prático e versátil para automatizar aquecimento e resfriamento com baixo custo, oferecendo um controle estável, seguro e durável.
Solução de problemas
