Controlador de Temperatura Termostato W3230 Alta Temperatura: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o controlador de temperatura termostato W3230 Termopar K. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o W3230 Termopar K?
O W3230 Termopar K é um controlador de temperatura digital com display, projetado para controlar equipamentos de aquecimento ou resfriamento de forma autônoma, sem necessidade de programação por computador. Diferente da versão com sensor NTC 10K, este modelo utiliza sensor termopar tipo K, capaz de medir temperaturas de até 500°C, sendo indicado para processos de alta temperatura como fornos, estufas industriais e autoclaves.
O modelo aceita alimentação de 110V ou 220V de forma automática (bivolt) e todos os parâmetros são salvos em memória não volátil — nenhuma configuração é perdida após uma queda de energia. A saída é chaveada por relé mecânico de alta capacidade, podendo acionar cargas de até 10A em 220VAC ou 20A em 12VDC.
Para que serve?
- Controle de alta temperatura — fornos, estufas industriais, autoclaves e processos de até 500°C;
- Controle de aquecimento ou resfriamento — resistências, aquecedores, refrigeradores e câmaras frias;
- Proteção de equipamentos — mantém a temperatura dentro da faixa segura para o funcionamento do processo produtivo.
Por que devo usar?
- Sensor termopar tipo K — mede temperaturas de até 500°C com precisão de ±0,1°C, ideal para processos de alta temperatura;
- Autonomia total — controla a carga sozinho, sem precisar de Arduino, ESP32 ou Raspberry Pi;
- Alimentação bivolt automática — aceita 110V ou 220V sem ajuste manual, com saída chaveada para cargas de diferentes tensões.
Quando devo usar?
O W3230 Termopar K é indicado quando:
- O processo exige controle de temperatura acima de 120°C, faixa que os sensores NTC comuns não alcançam;
- O controle é feito de forma autônoma, sem integração com microcontroladores ou redes de dados;
- A carga a ser acionada é de alta potência (até 1000W em 110V ou 2000W em 220V).
Não é a melhor escolha quando:
- A temperatura máxima do processo fica abaixo de 120°C — nesse caso, o W3230 Bivolt com sensor NTC (RB0723) é mais econômico;
- É necessário registrar ou enviar dados para a internet (preferir um ESP32/ESP8266 com sensor DS18B20 ou MAX6675);
- A carga conectada excede 10A — nesse caso, o W3230 deve acionar uma chave contatora, e não a carga diretamente.
Como funciona o controle de temperatura
O W3230 compara a temperatura medida pelo termopar tipo K com a temperatura desejada (SV) e liga ou desliga a saída conforme o modo configurado (aquecimento ou resfriamento):
- Modo aquecimento (H): a saída liga quando a temperatura medida cai abaixo de (SV − histerese) e desliga quando atinge SV;
- Modo resfriamento (C): a saída liga quando a temperatura medida sobe acima de (SV + histerese) e desliga quando atinge SV.
O relé da saída tem capacidade de 10A em 220VAC ou 20A em 12VDC, podendo acionar cargas de até 1000W em 110V ou 2000W em 220V. A histerese (P1) cria uma faixa de tolerância ao redor da temperatura desejada, evitando que o relé ligue e desligue rapidamente em ciclos curtos.
💡 Dica: o termopar tipo K mede temperatura pela diferença de potencial elétrico gerada na junção de dois metais diferentes. Ele é o sensor mais comum para medições até 500°C e é fornecido com cabo de comprimento adequado para instalação em fornos e estufas.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Alimentação | 110/220VCA bivolt automático |
| Faixa de controle de temperatura | -60°C a 500°C |
| Resolução de medição | 0,1°C (-9,9°C a 99,9°C) e 1°C (demais faixas) |
| Precisão de medição | ±0,1°C |
| Sensor | Termopar tipo K |
| Frequência de atualização | 0,5 s |
| Saída | Chaveada (relé mecânico) |
| Capacidade do relé | 10A em 220VAC / 20A em 12VDC |
| Potência máxima de acionamento direto | 1000W em 110V / 2000W em 220V |
| Temperatura de trabalho | -10°C a 60°C |
| Umidade de trabalho | 20% a 85% RH |
| Dimensões | 79 × 43 × 28,5 mm |
Parâmetros de configuração
| Código | Função | Variação | Valor padrão |
|---|---|---|---|
| SV | Temperatura de desligamento | -60°C a 500°C | - |
| P0 | Modo de operação (H = aquecimento / C = resfriamento) | H / C | C |
| P1 | Histerese | 0,1°C a 30°C | 2,0°C |
| P2 | Correção de temperatura (calibração) | -10°C a 10°C | 0°C |
| P3 | Limite máximo do SV | 500°C | 500°C |
| P4 | Limite mínimo do SV | -60°C | -60°C |
| P5 | Bloqueio dos dados (trava de configuração) | ON/OFF | OFF |
💡 Dica: os parâmetros P2 a P5 não são necessários para o funcionamento básico do dispositivo. Ajuste-os apenas quando precisar limitar a faixa de temperatura ou corrigir leituras do termopar.
Faixa de medição e precisão
| Condição | Valor |
|---|---|
| Faixa de medição do termopar K | -60°C a 500°C |
| Resolução entre -9,9°C e 99,9°C | 0,1°C |
| Resolução nas demais faixas | 1°C |
| Precisão de medição | ±0,1°C |
⚠️ ATENÇÃO: a resolução do display muda para 1°C fora da faixa de -9,9°C a 99,9°C — leituras de alta temperatura são exibidas com resolução de 1°C, não de 0,1°C.
Método de ligação
Requisitos de instalação
- Controlador de temperatura termostato W3230 Alta Temperatura (RB0826)
- Sensor termopar tipo K (acompanha o produto)
- Carga a ser controlada (resistência, aquecedor, refrigerador, etc.) com corrente máxima de 10A (220VAC) ou 20A (12VDC)
- Chave contatora (apenas para cargas com corrente superior a 10A)
- Chave de segurança (opcional, recomendado para instalações fixas)
Diagrama de ligação

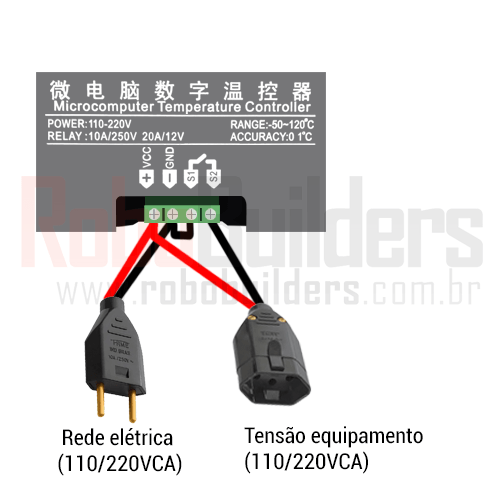

O W3230 possui saída chaveada: a tensão da saída pode ser diferente da tensão de entrada (110/220VCA). Isso permite conectar na saída dispositivos de diferentes níveis de tensão, como fontes de 5/12/24VCC ou 110/220VCA, respeitando o limite de corrente do relé.
💡 Dica: a saída chaveada do W3230 funciona como um interruptor: ela apenas abre e fecha o circuito da carga. A carga pode ser alimentada pela mesma rede do controlador ou por uma fonte separada, conforme a necessidade do projeto.

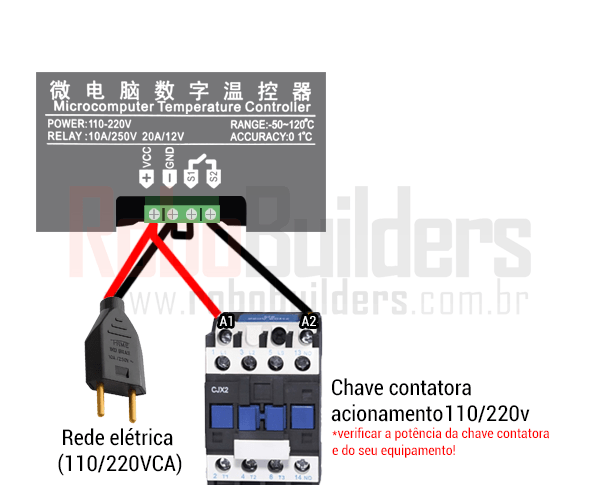

Para equipamentos com corrente superior a 10A, o relé interno não deve acionar a carga diretamente — instale uma chave contatora na saída do dispositivo:
⚠️ ATENÇÃO: para equipamentos com corrente superior a 10A, instale uma chave contatora na saída do dispositivo. O relé interno do W3230 não suporta correntes acima de 10A (110-220VAC)— a carga deve ser acionada pelo contator, não pelo relé.
⛔ ATENÇÃO: nunca inverta a polaridade dos terminais do termopar tipo K.
Como fazer a programação
Sinais do display
- PV — temperatura medida em tempo real pelo termopar;
- SV — temperatura de desligamento (temperatura desejada);
- OUT — indica que a saída está fechada (carga ligada).
Configuração inicial
- Ligue o produto na tomada e pressione o botão RESET por 3 segundos para ligar/desligar o controlador.
- Pressione o botão SET por 3 segundos para entrar no modo de configuração.
- Pressione o botão SET novamente e selecione com as teclas ↑ / ↓ a temperatura (SV) com a qual deseja que o equipamento desligue.
- São ao todo 6 parâmetros adicionais (P0 a P5) que podem ser alterados. Para selecioná-los, pressione o botão SET e use as teclas ↑ / ↓ para ajustar o valor.
Parâmetros de programação
- P0 — Modo de operação: pressione SET para ir ao P0 e escolha entre C (refrigerador) ou H (aquecedor).
- P1 — Histerese: pressione SET para ir ao P1 e defina o intervalo de histerese do dispositivo (0,1°C a 30°C).
- P2 — Correção de temperatura (calibração): corrige leituras imprecisas do termopar. Por exemplo, se o display mostra 4°C em um ambiente de 6°C, ajuste P2 para +2°C para que o display mostre o valor correto.
- P3 — Limite máximo do SV: define o valor máximo que o SV pode assumir. Se o SV for ajustado acima desse limite, o display mostra o erro HHH.
- P4 — Limite mínimo do SV: define o valor mínimo que o SV pode assumir. Se o SV for ajustado abaixo desse limite, o display mostra o erro LLL.
- P5 — Bloqueio de dados: quando ativado, bloqueia a alteração de todos os parâmetros, incluindo o SV.
💡 Dica: os parâmetros P2 a P5 são opcionais e não são necessários para o funcionamento básico do dispositivo. Eles servem para limitar a faixa de operação, corrigir leituras e proteger o sistema.
Exemplos de programação
Controle de aquecimento para viveiros
Para manter os seres vivos de um ambiente à temperatura agradável, configure o controlador da seguinte forma:
- SV: 24°C (temperatura de desligamento);
- P0: H (modo aquecimento);
- P1: 6°C (histerese).
Assim, o controlador liga o aquecedor sempre que a temperatura medida pelo sensor for menor que 18°C (24°C do SV − 6°C do P1) e desliga quando a temperatura ultrapassar 24°C.
💡 Dica: a histerese de 6°C cria uma faixa de trabalho de 18°C a 24°C — o aquecedor não liga e desliga o tempo todo, evitando ciclos rápidos e aumentando a vida útil do relé.
Controle de resfriamento de refrigerador
Para conservar alimentos em um refrigerador, configure o controlador da seguinte forma:
- SV: -5°C (temperatura de desligamento);
- P0: C (modo resfriamento);
- P1: 10°C (histerese).
Assim, o controlador liga o equipamento conectado sempre que a temperatura medida pelo sensor for maior que 5°C (-5°C do SV + 10°C do P1) e desliga quando a temperatura chegar a -5°C.
💡 Dica: ajuste os valores conforme a necessidade do seu projeto. O SV define quando a carga desliga; a histerese (P1) define a faixa ao redor do SV em que a carga liga novamente — no aquecimento, a carga liga abaixo de SV − P1; no resfriamento, liga acima de SV + P1.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Temperatura lida diminui ao aquecer o sensor | Polaridade do termopar tipo K invertida nos bornes de conexão. | Desligue o aparelho e inverta os dois condutores do termopar nos bornes de entrada. |
| Display exibindo LLL ou HHH | Termopar rompido, desconectado ou temperatura fora dos limites definidos em P3/P4. | Verifique a integridade mecânica do cabo termopar e revise as travas de limite P3 e P4. |
| Relé atraca mas a resistência não aquece | Carga sem fase no contato seco do relé (saída desenergizada). | Conecte a fase da rede elétrica a um polo do relé e envie o outro polo para o terminal do aquecedor. |
| Parâmetros travados contra alteração | Parâmetro P5 configurado em ON (bloqueio ativado). | Acesse o menu de parâmetros, selecione P5 e mude o valor para OFF para liberar a edição. |
Conclusão
Este manual abordou de forma completa o controlador de temperatura termostato W3230 Alta Temperatura, desde os conceitos básicos até a configuração avançada dos parâmetros:
- O que é e como funciona: controle autônomo de temperatura com sensor termopar tipo K até 500°C, saída chaveada por relé de alta capacidade e alimentação bivolt automática;
- Especificações técnicas: faixa de -60°C a 500°C com precisão de ±0,1°C, relé de 10A (110-220VAC) e potência máxima de 1000W/2000W;
- Método de ligação: diagramas de ligação para rede 110/220V, fontes separadas e chave contatora para cargas acima de 10A;
- Programação: configuração do SV e dos parâmetros P0 a P5, incluindo modo de operação, histerese, calibração e limites de temperatura;
- Exemplos práticos: controle de aquecimento para viveiros e controle de resfriamento para refrigeradores;
- Resolução de dúvidas (FAQ): tabela prática para diagnóstico rápido de inversão de termopar K, códigos LLL/HHH e bloqueio de proteção.
Com a ligação correta e os parâmetros bem ajustados, o W3230 Termopar K oferece um controle estável, seguro e durável para automatizar processos de alta temperatura com baixo custo.
