Controlador Temperatura Digital Duplo W1088 110/220V 10A: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Controlador de Temperatura Digital Duplo W1088 110/220V 10A. Se desejar adquirir este produto, clique aqui.

Este documento destina-se a técnicos, engenheiros, instaladores e entusiastas que necessitam automatizar o controle térmico de processos industriais, chocadeiras, estufas, aquários e cervejeiras. Ao longo das seções, serão detalhados o princípio de controle com saída direta, a identificação dos condutores elétricos, o diagrama esquemático de ligação, a parametrização dos canais independentes e a resolução sistemática de falhas operacionais.

Descrição geral do produto

O que é o Controlador de Temperatura Digital Duplo W1088?

O W1088 é um termostato digital microcontrolado autônomo equipado com display duplo de sete segmentos e dois canais de medição e acionamento totalmente independentes. Desenvolvido para atuar diretamente na rede elétrica alternada de 110V a 220VCA sem a necessidade de fontes chaveadas externas, o dispositivo processa sinais de duas sondas de temperatura NTC 10K impermeáveis e comuta cargas de até 10A por canal.

Por se tratar de um equipamento autônomo (stand-alone), ele dispensa placas programáveis como Arduino ou ESP32 para executar o controle térmico em malha fechada. Toda a lógica de comutação por histerese, temporização de compressor e limites de alarme é executada pelo microcontrolador interno e armazenada em memória não volátil (EEPROM), preservando os parâmetros em caso de interrupção no fornecimento de energia.

Para que serve?

• Controle térmico de zonas duplas: regulação independente de dois compartimentos distintos (ex.: ninho e câmara de eclosão em chocadeiras) com um único instrumento centralizado;
• Sistemas híbridos simultâneos: acionamento de um sistema de aquecimento no Canal 1 e um sistema de resfriamento no Canal 2 para manter uma faixa térmica estreita em câmaras de fermentação;
• Proteção de equipamentos de refrigeração: retardo programável para compressores e ventiladores, evitando picos de corrente sucessivos na rede elétrica;
• Monitoramento contínuo com alarmes: sinalização visual de temperaturas fora dos limites pré-configurados de segurança.

Por que devo usar?

• Dois controladores em um único gabinete: reduz o espaço ocupado no quadro elétrico, simplifica a furação de painel e reduz o custo total em comparação com a instalação de dois termostatos simples (como o XH-W3001);
• Saída direta de potência: elimina a necessidade de pontes de fiação externas entre a alimentação e os contatos secos, pois a tensão de entrada já é chaveada internamente para os condutores de saída;
• Display multicolorido de alta visibilidade: o display superior em LED vermelho identifica o Canal 1, enquanto o display inferior em LED azul monitora o Canal 2, permitindo leitura rápida sem ambiguidades.

Quando devo usar?

O controlador W1088 é a escolha recomendada quando:

• O projeto exige gerenciar duas fontes térmicas distintas ou dois ambientes separados com sensores dedicados;
• A tensão de trabalho disponível é a rede alternada (110V ou 220VCA) e as cargas individuais demandam até 10A (cargas puramente resistivas) ou até 3A (cargas indutivas);
• A aplicação requer comutação termostática contínua sem necessidade de conexão Wi-Fi, telemetria em nuvem ou controle proporcional integral derivativo (PID).

Não é recomendado quando:

• O processo exige controle gradual de potência com controle de ângulo de fase ou relé de estado sólido proporcional (SSR analógico);
• A carga ultrapassa 10A — para aquecedores industriais ou compressores de grande porte, o controlador deve acionar a bobina de uma contatora eletromagnética;
• Há necessidade de registro histórico de dados (datalogging) ou monitoramento via aplicativo de smartphone.

Como funciona o controle de temperatura

O princípio de regulação térmica do W1088 baseia-se no algoritmo de histerese diferencial configurado diretamente pelos valores de temperatura de início ($T_{\text{start}}$) e temperatura de parada ($T_{\text{stop}}$). Ao contrário de controladores convencionais onde o usuário ajusta um setpoint e um valor delta, no W1088 o modo de operação (Aquecimento ou Resfriamento) é inferido automaticamente pela relação entre os dois valores ajustados.

A histerese $\Delta T$ do sistema corresponde ao módulo da diferença entre os valores programados:

$$\Delta T = |T_{\text{start}} - T_{\text{stop}}|$$

1. Modo de Aquecimento ($T_{\text{start}} < T_{\text{stop}}$)

Utilizado em estufas, chocadeiras e sistemas de germinação. Quando a temperatura lida pelo sensor cai até o valor de início, o relé fecha e energiza a resistência elétrica. Ao atingir a temperatura de parada, a saída é desenergizada:

$$T \le T_{\text{start}} \implies \text{Saída LIGADA (Aquecendo)}$$ $$T \ge T_{\text{stop}} \implies \text{Saída DESLIGADA (Corte)}$$

2. Modo de Resfriamento ($T_{\text{start}} > T_{\text{stop}}$)

Utilizado em cervejeiras, freezers, refrigeradores e exaustores. Quando o ambiente aquece e a leitura atinge ou ultrapassa a temperatura de início, a saída é acionada. O equipamento opera até que o ambiente resfrie até a temperatura de parada:

$$T \ge T_{\text{start}} \implies \text{Saída LIGADA (Resfriando)}$$ $$T \le T_{\text{stop}} \implies \text{Saída DESLIGADA (Corte)}$$

Especificações técnicas

Principais especificações

Parâmetro Elétrico / Mecânico	Especificação Técnica	Unidade / Detalhe
Tensão de Alimentação	110 a 220 (Bivolt automático)	VCA (50/60 Hz)
Consumo de Potência Próprio	$\le 3,0$	W
Capacidade de Corrente dos Relés	10 por canal (máx. resistivo)	A
Potência Máxima Recomendada (127V)	1200 (resistiva) / 350 (indutiva)	W
Potência Máxima Recomendada (220V)	2200 (resistiva) / 750 (indutiva)	W
Tipo de Saída	Saída Direta (Direct Output)	Tensão de saída = Tensão de entrada
Canais de Controle	2 canais independentes (OUT1 e OUT2)	—
Sensores de Temperatura	2 × NTC 10K ($\beta = 3435$)	Sondas em aço inox à prova d’água
Comprimento dos Cabos dos Sensores	1,0	m
Dimensões do Sensor	$\varnothing 4 \times 20$	mm
Faixa de Medição	-50 a +120	°C
Resolução de Leitura	0,1	°C
Precisão de Medição	$\pm 1,0$	°C
Taxa de Atualização do Display	0,5	s
Displays Integrados	2 × Display LED 3 dígitos (7 segmentos)	Vermelho (CH1) / Azul (CH2)
Material do Gabinete	Plástico ABS antichamas	Cinza / Branco
Dimensões Físicas Externas	$75 \times 55 \times 31$	mm
Distância entre Furos de Fixação	88	mm
Peso Líquido	~98	g

Parâmetros de configuração

O menu avançado é acessado pressionando simultaneamente as teclas de subida dos dois canais (▲1 e ▲2) por 3 segundos.

Código	Parâmetro de Função	Faixa de Ajuste	Valor Padrão	Unidade
P0	Tempo de retardo de acionamento do Canal 1	0 a 60	0	min
P1	Tempo de retardo de acionamento do Canal 2	0 a 60	0	min
P2	Alarme de alta temperatura	-50 a +120	120	°C
P3	Alarme de baixa temperatura	-50 a +120	-50	°C

💡 Dica: O retardo configurado nos parâmetros P0 e P1 é indispensável para motores e compressores frigoríficos, pois equaliza a pressão mecânica interna do gás antes de uma nova partida, prevenindo queimas prematuras.

Faixa de medição e precisão

O controlador opera de $-50\,^\circ\text{C}$ a $+120\,^\circ\text{C}$ com resolução de $0,1\,^\circ\text{C}$. Os sensores NTC utilizam termistores cerâmicos com coeficiente de temperatura negativo, cuja resistência varia conforme a equação de Steinhart-Hart simplificada pelo coeficiente $\beta$:

$$R(T) = R_0 \cdot \exp\left[ \beta \left( \frac{1}{T} - \frac{1}{T_0} \right) \right]$$

Onde $R_0 = 10\,\text{k}\Omega$ na temperatura de referência $T_0 = 298,15\,\text{K}$ ($25\,^\circ\text{C}$) e $\beta = 3435\,\text{K}$. Para aplicações industriais que demandam aferição com instrumentos calibrados pela RBC (Rede Brasileira de Calibração), o W1088 dispõe de menu de compensação (offset), detalhado na seção de programação.

Método de ligação

Requisitos de instalação

1. Desenergização total: desligue o disjuntor geral do quadro elétrico antes de manipular qualquer condutor;
2. Dimensionamento de fiação: utilize cabos de cobre com seção mínima de $1,5\,\text{mm}^2$ para correntes de até 10A e $2,5\,\text{mm}^2$ caso o circuito opere próximo ao limite máximo de potência;
3. Instalação física: fixe o controlador através das duas abas laterais utilizando parafusos M3 em painel ou caixa de comando estanque protegida contra umidade excessiva e poeira metálica;
4. Isolamento dos sensores: mantenha os cabos das sondas NTC distantes de cabos de força, inversores de frequência e reatores para prevenir ruídos induzidos eletromagneticamente nas leituras analógicas.

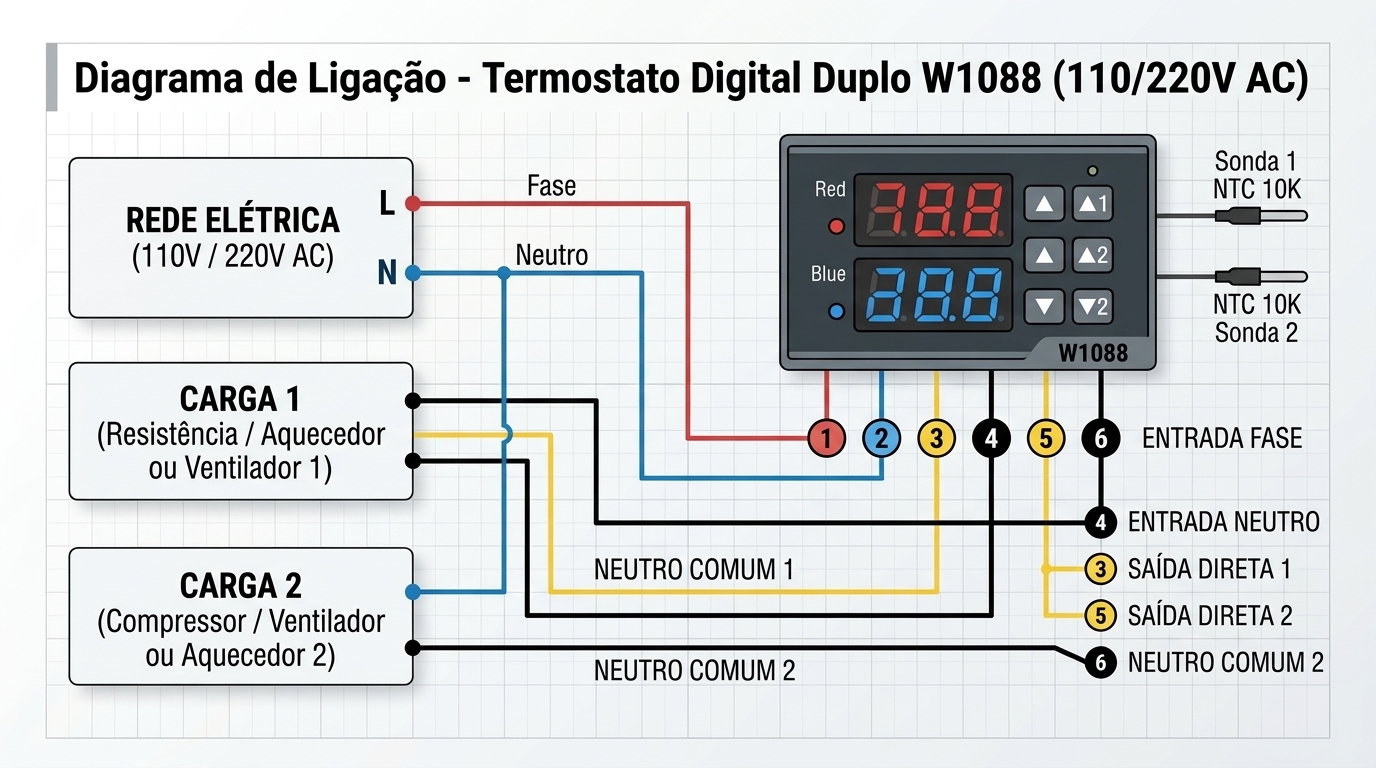

Diagrama de ligação

Abaixo é apresentado o diagrama técnico esquemático com a distribuição de condutores de alimentação e acionamento das duas cargas:

Conexão de sensores e cargas

O W1088 possui chicote de fiação com saída direta. A tabela abaixo relaciona cada condutor com seu ponto de conexão correspondente:

Terminal / Identificador	Cor do Condutor	Função do Condutor	Conexão de Destino	Observações Técnicas
🔴 ①	Vermelho	Fase Entrada ($L$)	Fase da Rede Elétrica (110V/220VCA)	Linha viva de alimentação do aparelho
🔵 ②	Preto	Neutro Entrada ($N$)	Neutro da Rede Elétrica (110V/220VCA)	Retorno de alimentação do circuito lógico
🟡 ③	Amarelo	Fase Comutada 1	Terminal 1 da Carga 1	Saída direta energizada quando CH1 atraca
⚫ ④	Preto	Neutro Carga 1	Terminal 2 da Carga 1	Retorno neutro comum do Canal 1
🟡 ⑤	Amarelo	Fase Comutada 2	Terminal 1 da Carga 2	Saída direta energizada quando CH2 atraca
⚫ ⑥	Preto	Neutro Carga 2	Terminal 2 da Carga 2	Retorno neutro comum do Canal 2
Sonda 1	Preto (duplo)	Sensor NTC 10K Canal 1	Ambiente / Tubulação do Canal 1	Conector PBT sem polaridade
Sonda 2	Preto (duplo)	Sensor NTC 10K Canal 2	Ambiente / Tubulação do Canal 2	Conector PBT sem polaridade

⚠️ Atenção: Em redes bifásicas 220V sem neutro (Fase-Fase), o condutor preto recebe a segunda Fase ($L_2$). Como o W1088 chaveia apenas o condutor amarelo, o condutor preto permanece energizado permanentemente. Em instalações industriais com rede bifásica, recomenda-se instalar um disjuntor bipolar a montante.

Observações de segurança elétrica

• ⛔ Perigo de choque elétrico: as saídas do W1088 NÃO são contatos secos. A mesma tensão presente na entrada (110V ou 220VCA) é fornecida diretamente nos condutores amarelos de saída. Nunca conecte cargas de baixa tensão DC (como ventiladores 12V) diretamente nas saídas deste modelo;
• Limitação para cargas indutivas: compressores, bombas d’água e motores elétricos apresentam pico de corrente de partida (inrush current) de 5 a 7 vezes a corrente nominal. Se a potência do motor for superior a $1/3\,\text{HP}$, utilize a saída do W1088 para acionar a bobina de uma contatora de potência auxiliar (ex.: CJX2-1210);
• Proteção contra surtos: instale um varistor (MOV 14D471K em 220V) e um disjuntor termomagnético de 10A dedicado à entrada do controlador.

Como fazer a programação

O painel frontal do W1088 dispõe de quatro botões táteis dedicados:

• ▲1 (UP 1): ajuste de subida do Canal 1;
• ▼1 (DOWN 1): ajuste de descida do Canal 1;
• ▲2 (UP 2): ajuste de subida do Canal 2;
• ▼2 (DOWN 2): ajuste de descida do Canal 2.

Sinais do display

• Display Superior (LED Vermelho): exibe em tempo real a temperatura lida pela Sonda 1 em graus Celsius (°C);
• Display Inferior (LED Azul): exibe em tempo real a temperatura lida pela Sonda 2 em graus Celsius (°C);
• LED Indicador OUT1: quando aceso, indica que o relé do Canal 1 está fechado e a Carga 1 está energizada;
• LED Indicador OUT2: quando aceso, indica que o relé do Canal 2 está fechado e a Carga 2 está energizada;
• Mensagem LLL: indica sonda desconectada, rompida ou resistência infinita;
• Mensagem HHH: indica curto-circuito na sonda ou temperatura acima do limite máximo ($> 120\,^\circ\text{C}$).

Modo normal

O ajuste das temperaturas de acionamento e desligamento é executado individualmente para cada canal:

Programação do Canal 1:

1. Ajustar Temperatura de Início ($T_{\text{start1}}$):
   • Pressione e segure o botão ▲1 por 3 segundos até que os dígitos do display vermelho comecem a piscar;
   • Utilize as teclas ▲1 e ▼1 para selecionar o valor desejado;
   • Aguarde 5 segundos sem tocar em nenhuma tecla para que o valor seja gravado na memória.
2. Ajustar Temperatura de Parada ($T_{\text{stop1}}$):
   • Pressione e segure o botão ▼1 por 3 segundos até que os dígitos comecem a piscar;
   • Utilize as teclas ▲1 e ▼1 para ajustar o valor desejado;
   • Aguarde 5 segundos até que o display volte à leitura contínua.

Programação do Canal 2:

1. Ajustar Temperatura de Início ($T_{\text{start2}}$):
   • Pressione e segure o botão ▲2 por 3 segundos até que os dígitos do display azul pisquem;
   • Ajuste o valor desejado com as teclas ▲2 e ▼2;
   • Aguarde a confirmação automática.
2. Ajustar Temperatura de Parada ($T_{\text{stop2}}$):
   • Pressione e segure o botão ▼2 por 3 segundos até que os dígitos pisquem;
   • Selecione o valor de parada com as teclas ▲2 e ▼2;
   • Aguarde 5 segundos para gravação na EEPROM.

Modo temporizado

O retardo de proteção contra partidas consecutivas (delay de compressor) é programado nos parâmetros P0 e P1:

1. Pressione simultaneamente as teclas ▲1 e ▲2 por 3 segundos até surgir P0 no display;
2. Pressione ▲1 ou ▼1 para alternar entre os parâmetros (P0, P1, P2, P3);
3. Para alterar o valor do parâmetro exibido, pressione ▲2 ou ▼2 ajustando o tempo de retardo de 0 a 60 minutos;
4. Aguarde 5 segundos sem pressionar botões para salvar e sair do menu.

Durante o período em que o retardo estiver ativo, o LED indicador de saída correspondente piscará, indicando que a condição térmica já foi atingida, mas o acionamento aguarda o fim do tempo de segurança.

Ajuste fino e calibração

Se houver desvio entre a leitura da sonda e um termômetro de bancada aferido, é possível aplicar uma correção de offset em passos de $0,1\,^\circ\text{C}$:

• Calibração do Canal 1: pressione simultaneamente ▲1 e ▼1 por 3 segundos. O display exibirá 0.0. Ajuste a correção positiva ou negativa (de $-10,0\,^\circ\text{C}$ a $+10,0\,^\circ\text{C}$) e aguarde salvar;
• Calibração do Canal 2: pressione simultaneamente ▲2 e ▼2 por 3 segundos. Ajuste o valor de compensação para a segunda sonda e aguarde salvar.

Restauração dos Padrões de Fábrica (Reset Geral)

Para resetar todas as variáveis aos valores originais de fábrica:

1. Com o aparelho ligado, pressione simultaneamente ▼1 e ▼2 por 3 segundos;
2. Os displays exibirão o código 888 e reiniciarão com os valores padrão de fábrica.

Exemplos de programação

Exemplo 1: Aquecimento duplo em chocadeira com câmara de eclosão

Em uma chocadeira avícola de duas fases, o compartimento superior (incubação) deve operar em $37,8\,^\circ\text{C}$ e o compartimento inferior (eclosão) em $37,2\,^\circ\text{C}$.

• Canal 1 (Câmara de Incubação - Resistência 1):
  • Temperatura de Início (▲1): $37,5\,^\circ\text{C}$
  • Temperatura de Parada (▼1): $37,8\,^\circ\text{C}$
  • Lógica: Quando a temperatura cair para $37,5\,^\circ\text{C}$, a resistência liga. Ao atingir $37,8\,^\circ\text{C}$, desliga. Histerese de $0,3\,^\circ\text{C}$.
• Canal 2 (Câmara de Eclosão - Resistência 2):
  • Temperatura de Início (▲2): $37,0\,^\circ\text{C}$
  • Temperatura de Parada (▼2): $37,2\,^\circ\text{C}$
  • Lógica: A resistência 2 liga em $37,0\,^\circ\text{C}$ e desliga em $37,2\,^\circ\text{C}$. Histerese de $0,2\,^\circ\text{C}$.
• Parâmetros de menu: $P0 = 0$ min, $P1 = 0$ min.

Exemplo 2: Controle combinado de aquecimento e resfriamento em cervejeira

Em uma câmara de fermentação controlada, deseja-se manter a temperatura da cerveja em $18,0\,^\circ\text{C}$. O Canal 1 comanda uma cinta aquecedora de $100\,\text{W}$ e o Canal 2 comanda o compressor de refrigeração.

• Canal 1 (Aquecimento - Cinta Térmica):
  • Temperatura de Início (▲1): $17,5\,^\circ\text{C}$
  • Temperatura de Parada (▼1): $18,0\,^\circ\text{C}$
  • Comportamento: Se a cerveja esfriar para $\le 17,5\,^\circ\text{C}$, o aquecedor liga até atingir $18,0\,^\circ\text{C}$.
• Canal 2 (Resfriamento - Compressor do Refrigerador):
  • Temperatura de Início (▲2): $19,0\,^\circ\text{C}$
  • Temperatura de Parada (▼2): $18,0\,^\circ\text{C}$
  • Comportamento: Se a temperatura subir para $\ge 19,0\,^\circ\text{C}$, o compressor liga até atingir $18,0\,^\circ\text{C}$.
• Proteção do compressor:
  • Configurar $P1 = 3$ minutos no menu avançado, assegurando intervalo mínimo de 3 minutos entre desligamento e nova partida do compressor.

Projetos

Para quem deseja integrar controle de temperatura com telemetria remota, conectividade Wi-Fi e monitoramento em tempo real por aplicativo web, a RoboBuilders desenvolveu um projeto prático completo de código aberto:

• Termostato Digital com ESP32, Supabase e Cloudflare

Esse projeto apresenta a arquitetura completa de um sistema IoT utilizando microcontrolador ESP32, banco de dados Supabase para persistência de dados em tempo real, painel de controle hospedado na Cloudflare Pages e controle térmico via relé de potência.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
A saída não liga na temperatura desejada	Lógica de início e parada invertida no canal.	Para modo aquecimento certifique-se de que $T_{\text{start}} < T_{\text{stop}}$. Para resfriamento, garanta que $T_{\text{start}} > T_{\text{stop}}$.
O relé cicla (liga/desliga) repetidamente em poucos segundos	Histerese configurada com valor muito estreito (ex.: $0,1\,^\circ\text{C}$) frente à inércia térmica da carga.	Aumente a diferença entre a temperatura de início e a de parada para ao menos $0,5\,^\circ\text{C}$ a $1,0\,^\circ\text{C}$.
Display exibindo a mensagem LLL	Sonda de temperatura desconectada, terminal partido ou cabo rompido.	Verifique a integridade mecânica do cabo da sonda NTC e o conector lateral do sensor. Substitua o sensor se a resistência medida estiver aberta.
Display exibindo a mensagem HHH	Curto-circuito nos fios do sensor ou temperatura ambiente acima de $120\,^\circ\text{C}$.	Verifique se a sonda não sofreu esmagamento que tenha unido os fios internos. Certifique-se de que a temperatura real não excede $120\,^\circ\text{C}$.
Compressor de refrigeração queima ou desarma o protetor térmico	Ausência de retardo de partida configurado no parâmetro P0 ou P1.	Ajuste o parâmetro de retardo (P0 para Canal 1 ou P1 para Canal 2) para um valor entre 3 e 5 minutos.
A leitura térmica apresenta desvio constante em relação a um termômetro confiável	Variação natural de tolerância da curva NTC ou cabo prolongado excessivamente.	Execute a calibração de offset: segure ▲1 e ▼1 (para Canal 1) ou ▲2 e ▼2 (para Canal 2) por 3 segundos e compense a diferença.
Carga de 12V conectada na saída queimou instantaneamente	Ligação incorreta em saída direta AC (o modelo opera com saída direta 110/220VCA).	O W1088 entrega a mesma tensão de entrada na saída. Cargas de 12V exigem modelo DC 12V ou alimentação através de fonte chaveada externa comandada por relé.
Display totalmente apagado ao energizar	Ausência de tensão nos fios de alimentação ou condutores com mau contato.	Meça com um multímetro a tensão entre o fio vermelho e o fio preto de entrada para confirmar se há 110V ou 220VCA presentes.

Conclusão

O Controlador de Temperatura Digital Duplo W1088 110/220V 10A consolida dois instrumentos termostáticos de alta precisão em um único equipamento compacto, robusto e econômico. Sua concepção de saída direta simplifica instalações residenciais e comerciais, reduzindo o número de conexões externas e eliminando fontes auxiliares.

Ao seguir as instruções deste manual técnico para o correto dimensionamento das cargas, parametrização dos tempos de segurança em compressores e ajuste por histerese, seu sistema operará com máxima confiabilidade, estabilidade térmica e vida útil estendida.
