Controlador de Temperatura Digital Bivolt W3230: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o controlador de temperatura digital bivolt W3230. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o W3230?
O W3230 é um controlador de temperatura digital com display, projetado para controlar equipamentos de aquecimento ou resfriamento de forma autônoma, sem necessidade de programação por computador. Ele mede a temperatura pelo sensor NTC 10K à prova d’água e aciona a carga conectada à saída através de um relé de alta capacidade, mantendo o ambiente na temperatura desejada.
O modelo bivolt aceita alimentação de 110V ou 220V de forma automática, com todos os parâmetros salvos em memória não volátil — nenhuma configuração é perdida após uma queda de energia. É ideal para sistemas simples como refrigeradores, chocadeiras, incubadoras, aquários e estufas.
Para que serve?
- Controle de aquecimento — aquecedores, resistências, estufas, chocadeiras e incubadoras;
- Controle de resfriamento — refrigeradores, geladeiras e câmaras frias;
- Proteção de equipamentos — mantém a temperatura dentro da faixa segura para o funcionamento do equipamento conectado.
Por que devo usar?
- Autonomia total — controla a carga sozinho, sem precisar de Arduino, ESP32 ou Raspberry Pi;
- Alimentação bivolt automática — aceita 110V ou 220V sem ajuste manual, com saída chaveada para cargas de diferentes tensões;
- Parâmetros persistidos — todas as configurações são salvas e não se perdem em quedas de energia.
Quando devo usar?
O W3230 é indicado quando:
- O controle de temperatura é feito de forma autônoma, sem integração com microcontroladores ou redes de dados;
- A carga a ser acionada é de alta potência (até 1000W em 110V ou 2000W em 220V);
- O ambiente exige precisão de ±0,1°C com sensor à prova d’água.
Não é a melhor escolha quando:
- É necessário registrar ou enviar dados para a internet (preferir um ESP32/ESP8266 com sensor DS18B20 ou DHT22);
- O controle precisa de múltiplos sensores em pontos diferentes;
- A carga conectada excede 10A — nesse caso, o W3230 deve acionar uma chave contatora, e não a carga diretamente.
Como funciona o controle de temperatura
O W3230 compara a temperatura medida pelo sensor NTC 10K com a temperatura desejada (SV) e liga ou desliga a saída conforme o modo configurado (aquecimento ou resfriamento):
- Modo aquecimento (H): a saída liga quando a temperatura medida cai abaixo de (SV − histerese) e desliga quando atinge SV;
- Modo resfriamento (C): a saída liga quando a temperatura medida sobe acima de (SV + histerese) e desliga quando atinge SV.
A histerese (P1) cria uma faixa de tolerância ao redor da temperatura desejada, evitando que o relé ligue e desligue rapidamente em ciclos curtos. O relé da saída tem capacidade de 10A em 220VAC ou 20A em 12VDC, podendo acionar cargas de até 1000W em 110V ou 2000W em 220V.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Alimentação | 110/220VCA bivolt automático |
| Faixa de controle de temperatura | -50°C a 120°C |
| Resolução de medição | 0,1°C (-9,9°C a 99,9°C) e 1°C (acima de 100°C) |
| Precisão de medição | ±0,1°C |
| Sensor | NTC 10K à prova d’água |
| Saída | Chaveada (relé) |
| Capacidade do relé | 10A em 220VAC / 20A em 12VDC |
| Potência máxima de acionamento direto | 1000W em 110V / 2000W em 220V |
| Temperatura de trabalho | -10°C a 60°C |
| Umidade de trabalho | 20% a 85% RH |
| Dimensões | 79 × 43 × 26 mm |
| Peso | 55 g |
Parâmetros de configuração
| Código | Função | Variação | Valor padrão |
|---|---|---|---|
| SV | Temperatura de desligamento | -50°C a 120°C | - |
| P0 | Modo de operação (H = aquecimento / C = resfriamento) | H / C | C |
| P1 | Histerese | 0,1°C a 30°C | 2,0°C |
| P2 | Limite máximo do SV | 120°C | 120°C |
| P3 | Limite mínimo do SV | -50°C | -50°C |
| P4 | Correção de temperatura (calibração) | -10°C a 10°C | 0°C |
| P5 | Tempo de atraso (delay) da saída | 0 a 10 minutos | 0 |
| P6 | Temperatura de alarme (parar o funcionamento) | -50°C a 120°C | OFF |
| P7 | Bloqueio dos dados (trava de configuração) | ON/OFF | OFF |
| P8 | Resetar configurações de fábrica | ON/OFF | OFF |
💡 Dica: os parâmetros P2 a P5 não são necessários para o funcionamento básico do dispositivo. Ajuste-os apenas quando precisar limitar a faixa de temperatura ou corrigir leituras.
Faixa de medição e precisão
| Condição | Valor |
|---|---|
| Faixa de medição do sensor | -50°C a 120°C |
| Resolução entre -9,9°C e 99,9°C | 0,1°C |
| Resolução acima de 100°C | 1°C |
| Precisão de medição | ±0,1°C |
| Precisão de controle | 0,1°C |
⚠️ ATENÇÃO: a resolução do display muda para 1°C acima de 100°C — a leitura de temperaturas altas é menos precisa que a de temperaturas na faixa de -9,9°C a 99,9°C.
Método de ligação
Requisitos de instalação
- Controlador de temperatura digital bivolt W3230 (RB0723)
- Sensor NTC 10K à prova d’água (acompanha o produto)
- Carga a ser controlada (aquecedor, refrigerador, resistência, etc.) com corrente máxima de 10A (110-220VAC)
- Chave contatora (apenas para cargas com corrente superior a 10A)
- Disjuntor (opcional, recomendado para instalações fixas)

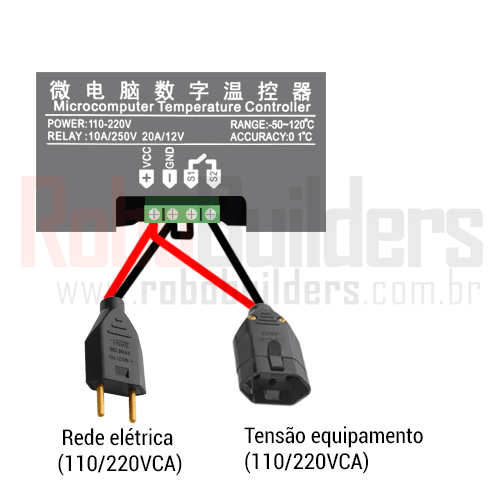

Diagrama de ligação
O W3230 possui saída chaveada: a tensão da saída pode ser diferente da tensão de entrada (110/220VCA). Isso permite conectar na saída dispositivos de diferentes níveis de tensão, como fontes de 5/12/24VCC ou 110/220VCA, respeitando o limite de corrente do relé.
💡 Dica: a saída chaveada do W3230 funciona como um interruptor: ela apenas abre e fecha o circuito da carga. A carga pode ser alimentada pela mesma rede do controlador ou por uma fonte separada, conforme a necessidade do projeto.

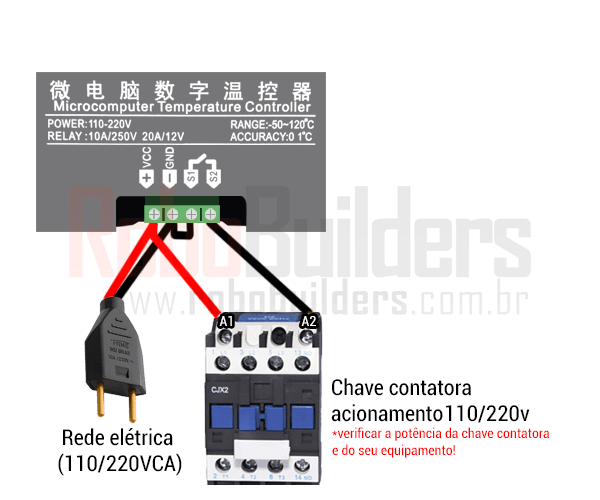

⚠️ ATENÇÃO: para equipamentos com corrente superior a 10A, instale uma chave contatora na saída do dispositivo. O relé interno do W3230 não suporta correntes acima de 10A (220VAC) — a carga deve ser acionada pelo contator, não pelo relé.
Como fazer a programação
Sinais do display
- PV — temperatura medida em tempo real pelo sensor;
- SV — temperatura de desligamento (temperatura desejada);
- OUT — indica que a saída está fechada (carga ligada).
Configuração inicial
- Ligue o produto na tomada e pressione o botão RESET por 3 segundos para ligar/desligar o controlador.
- Pressione o botão SET por 3 segundos para entrar no modo de configuração.
- Pressione o botão SET novamente e selecione com as teclas ↑ / ↓ a temperatura (SV) com a qual deseja que o equipamento desligue.
- São ao todo 8 parâmetros adicionais (P0 a P8) que podem ser alterados. Para selecioná-los, pressione o botão SET e use as teclas ↑ / ↓ para ajustar o valor.
Parâmetros de programação
- P0 — Modo de operação: pressione SET para ir ao P0 e escolha entre C (refrigerador) ou H (aquecedor).
- P1 — Histerese: pressione SET para ir ao P1 e defina o intervalo de histerese do dispositivo (0,1°C a 30°C).
- P2 — Limite máximo: define o valor máximo que o SV pode assumir. Se o SV for ajustado acima desse limite, o display mostra o erro HHH.
- P3 — Limite mínimo: define o valor mínimo que o SV pode assumir. Se o SV for ajustado abaixo desse limite, o display mostra o erro LLL.
- P4 — Correção de temperatura (calibração): corrige leituras imprecisas do sensor. Por exemplo, se o display mostra 4°C em um ambiente de 6°C, ajuste P4 para +2°C para que o display mostre o valor correto.
- P5 — Tempo de atraso (delay): atrasa a ativação da saída em até 10 minutos, evitando ciclos rápidos de liga/desliga.
- P6 — Temperatura de alarme: define uma temperatura limite para parar o funcionamento em caso de falha do sensor ou temperatura fora da faixa segura.
- P7 — Bloqueio de dados: quando ativado, bloqueia a alteração de todos os parâmetros, incluindo o SV.
- P8 — Reset de fábrica: restaura todas as configurações de fábrica do controlador.
💡 Dica: os parâmetros P2 a P8 são opcionais e não são necessários para o funcionamento básico do dispositivo. Eles servem para limitar a faixa de operação, corrigir leituras e proteger o sistema.
Exemplos de programação
Controle de aquecimento para viveiros
Para manter os seres vivos de um ambiente à temperatura agradável, configure o controlador da seguinte forma:
- SV: 24°C (temperatura de desligamento);
- P0: H (modo aquecimento);
- P1: 6°C (histerese).
Assim, o controlador liga o aquecedor sempre que a temperatura medida pelo sensor for menor que 18°C (24°C do SV − 6°C do P1) e desliga quando a temperatura ultrapassar 24°C.
💡 Dica: a histerese de 6°C cria uma faixa de trabalho de 18°C a 24°C — o aquecedor não liga e desliga o tempo todo, evitando ciclos rápidos e aumentando a vida útil do relé.
Controle de resfriamento de refrigerador
Para conservar alimentos em um refrigerador, configure o controlador da seguinte forma:
- SV: -5°C (temperatura de desligamento);
- P0: C (modo resfriamento);
- P1: 10°C (histerese).
Assim, o controlador liga o equipamento conectado sempre que a temperatura medida pelo sensor for maior que 5°C (-5°C do SV + 10°C do P1) e desliga quando a temperatura chegar a -5°C.
💡 Dica: ajuste os valores conforme a necessidade do seu projeto. O SV define quando a carga desliga; a histerese (P1) define a faixa ao redor do SV em que a carga liga novamente — no aquecimento, a carga liga abaixo de SV − P1; no resfriamento, liga acima de SV + P1.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Display exibindo LLL ou HHH | Sonda NTC desconectada, mau contato ou temperatura ultrapassou as travas de P2/P3. | Inspecione a fiação da sonda NTC nos bornes e revise os limites configurados nos parâmetros P2 e P3. |
| Relé atraca mas a carga não liga | Falta de alimentação em série no contato seco do relé. | Conecte a fase da rede a um dos bornes de saída e conduza o outro até a carga, garantindo que o neutro vá direto à carga. |
| Ciclagem rápida no equipamento | Histerese P1 configurada com valor muito baixo. | Aumente o valor de P1 para pelo menos 2,0°C ou configure um tempo de atraso de proteção em P5. |
| Parâmetros não podem ser alterados | Bloqueio de dados ativado no parâmetro P7. | Acesse o parâmetro P7 e altere seu valor de ON para OFF para desbloquear a edição. |
Conclusão
Este manual abordou de forma completa o controlador de temperatura digital bivolt W3230, desde os conceitos básicos até a configuração avançada dos parâmetros:
- O que é e como funciona: controle autônomo de temperatura com sensor NTC 10K, saída chaveada por relé de alta capacidade e alimentação bivolt automática;
- Especificações técnicas: faixa de -50°C a 120°C com precisão de ±0,1°C, relé de 10A (220VAC) ou 20A (12VDC) e potência máxima de 1000W/2000W;
- Método de ligação: diagramas de ligação para rede 110/220V, fontes separadas e chave contatora para cargas acima de 10A;
- Programação: configuração do SV e dos parâmetros P0 a P8, incluindo modo de operação, histerese, calibração e limites de temperatura;
- Exemplos práticos: controle de aquecimento para viveiros e controle de resfriamento para refrigeradores;
- Resolução de dúvidas (FAQ): tabela prática para diagnóstico rápido de bloqueio de dados, acoplamento elétrico e mensagens do visor.
Com a ligação correta e os parâmetros bem ajustados, o W3230 oferece um controle estável, seguro e durável para automatizar aquecimento e resfriamento com baixo custo.
