Controlador de Motor Brushless XYT-300: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o controlador de motor Brushless XYT-300. Se desejar adquirir este produto, clique aqui.

O XYT-300 é um módulo de acionamento e controle de alto desempenho para motores de corrente contínua sem escovas (BLDC) de baixa tensão. Desenvolvido com base no microcontrolador STC8H1K08 e em uma ponte de potência trifásica com MOSFETs integrados, o módulo combina três formas distintas de operação em um único dispositivo compacto: controle industrial em rede via RS485 Modbus RTU, controle sem fio por rádio frequência (RF 433 MHz) e controle manual direto através de botões táteis e potenciômetro rotativo na própria placa.

Com gabinete industrial em ABS antichamas projetado para encaixe direto em trilho DIN de 35 mm, o XYT-300 é a escolha ideal para sistemas de automação de portas e janelas, plataformas educacionais de mecatrônica, robótica móvel e equipamentos industriais leves que exigem controle preciso de partida, parada, sentido de rotação e velocidade com alta confiabilidade.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo do produto	XYT-300 / XW115
Microcontrolador principal	STC8H1K08 (Arquitetura 8051 de alta velocidade)
Tensão de alimentação de entrada	DC 8 V a 30 V (Recomendado: 12 V a 24 V)
Corrente nominal contínua	Até 5 A (com dissipação térmica adequada)
Tipo de motor compatível	Motores DC Brushless (BLDC) trifásicos com sensores Hall
Métodos de controle	RS485 Modbus RTU, Controle Remoto RF 433 MHz e Painel Manual
Frequência sem fio (RF)	433 MHz (Antena em mola helicoidal interna soldada na PCB)
Alcance do controle remoto	$\ge 50\text{ m}$ (campo aberto) / 10 a 20 m (com paredes/obstáculos)
Interface serial industrial	RS485 diferencial (Bornes A+ e B-)
Baud rate padrão RS485	115200 bps (configurável via Modbus)
Sinal de controle de velocidade externa	0 a 3,3 V analógico ou sinal PWM
Temperatura de operação	-10 °C a +60 °C
Tipo de montagem	Trilho DIN padrão 35 mm ou parafusos em painel
Material do gabinete	Plástico ABS antichamas com ventilação

Características elétricas e operacionais

O controlador possui circuitos de proteção e filtragem na linha de alimentação comum que atende simultaneamente a lógica de controle e a etapa de potência do motor. O controle de comutação eletrônica dos enrolamentos trifásicos é sincronizado com as leituras dos sensores de efeito Hall, garantindo torque uniforme desde baixas rotações e partida suave.

O LED de status posicionado na parte superior esquerda do painel opera com brilho proporcional à largura de pulso (duty cycle) do sinal PWM aplicado aos enrolamentos, permitindo o diagnóstico visual imediato do regime de trabalho do motor.

Descrição do produto

Controlador de motor Brushless BLDC XYT-300 para trilho DIN

Diagrama de pinagem e interfaces do controlador XYT-300

O que é o Controlador XYT-300?

O XYT-300 é uma unidade de controle eletrônico (driver inteligente) projetada especificamente para acionar motores elétricos sem escovas (Brushless DC) trifásicos que operam na faixa de 8 V a 30 V DC com corrente de até 5 A. O circuito integra uma ponte H trifásica de MOSFETs de baixa resistência $R_{DS(on)}$ , dispensando o uso de drivers externos volumosos.

Sua arquitetura híbrida permite que o mesmo equipamento seja utilizado tanto em bancadas e máquinas autônomas — controladas manualmente pelo operador através dos botões frontais e do potenciômetro de velocidade — quanto em linhas industriais integradas a CLPs (Controladores Lógicos Programáveis) e microcontroladores via rede serial RS485 Modbus RTU.

Para que serve?

Automação residencial e predial: acionamento e controle de abertura/fechamento de portas automáticas, persianas motorizadas e claraboias.
Robótica e veículos guiados (AGVs): tração de esteiras e rodas em robôs móveis que requerem controle bidirecional e rampa de velocidade.
Máquinas e dispositivos industriais leves: controle de esteiras transportadoras de bancada, dispensadores e dosadores rotativos.

Por que devo usar?

Tripla interface de comando: flexibilidade para operar via rádio 433 MHz, barramento serial RS485 ou comandos locais na mesma placa.
Gabinete compacto para trilho DIN: fixação rápida em quadros elétricos de comando padrão industrial sem necessidade de suportes adicionais.
Driver trifásico embutido: elimina fiações intermediárias entre a placa controladora e a ponte de potência de comutação do motor.

Quando devo usar?

Recomendado: quando seu projeto utiliza um motor BLDC trifásico de 12 V ou 24 V com corrente de trabalho de até 5 A e você precisa de controle de velocidade, reversão rápida e comandos remotos ou industriais.
Não recomendado: em motores de alta potência (correntes acima de 5 A contínuos), motores de passo (que exigem controle posicional micro-step em malha aberta) ou motores CC convencionais com escovas de carvão de 2 fios.

Pinout e diagrama de entradas/saídas

O controlador organiza suas conexões em três grupos principais: os bornes de força e sinais à esquerda, a interface serial RS485 à direita e os comandos manuais frontais.

Conector / Terminal	Posição	Tipo de Sinal	Função e Detalhamento
Borne Laranja (2 polos - 5.08 mm)	Lateral Esquerda	Alimentação Força	Entrada de energia DC (8 V a 30 V). Terminal + (Vermelho) para VCC e Terminal - (Preto) para GND comum.
Borne Verde (2 polos - 5.08 mm)	Lateral Direita	Comunicação Serial	Interface RS485 Modbus RTU. Terminal esquerdo = A (+) / Data+, terminal direito = B (-) / Data-.
Conector Barra (Pino 1 - 2.54 mm)	Lateral Esquerda	Referência	GND do Motor / Lógica: linha de referência 0V para a interface de controle externo.
Conector Barra (Pino 2 - 2.54 mm)	Lateral Esquerda	Alimentação Auxiliar	VCC do Motor / 5V: linha de tensão auxiliar para sensores e lógica externa.
Conector Barra (Pino 3 - 2.54 mm)	Lateral Esquerda	Entrada Digital	Controle de Direção (DIR): sinal ativo em nível alto para sentido reverso (CCW) e nível baixo para direto (CW).
Conector Barra (Pino 4 - 2.54 mm)	Lateral Esquerda	Entrada Digital	Comando Partida/Parada (RUN): nível lógico alto ativa a rotação do motor; nível baixo desliga.
Conector Barra (Pino 5 - 2.54 mm)	Lateral Esquerda	Saída PWM	Referência de Velocidade PWM (CAP): saída proporcional de 0% a 100% refletindo o duty cycle atual.
Conector Barra (Pino 6 - 2.54 mm)	Lateral Esquerda	Entrada Analógica/PWM	Comando de Velocidade Externa (Speed): aceita sinal de 0 a 3,3 V ou PWM para ajuste de velocidade.
Potenciômetro Rotativo	Lateral / Frontal	Ajuste Analógico	Girar no sentido horário (CW) aumenta a velocidade; girar no sentido anti-horário (CCW) diminui até a parada.
Tecla K1	Painel Superior	Botão Tátil	Partida e parada manual rápida (Start / Stop).
Tecla K2	Painel Superior	Botão Tátil	Inversão manual do sentido de rotação (CW / CCW).
Botão de Aprendizado (PCB)	Interno	Botão de Função	Utilizado para cadastrar (parear) ou resetar controles remotos RF de 433 MHz.

Como fazer a ligação

Requisitos de instalação e alimentação

Fonte de Alimentação DC: utilize uma fonte de corrente contínua estabilizada com tensão entre 12 V e 24 V DC capaz de fornecer corrente de pico superior à corrente de partida do motor (mínimo 6 A a 8 A recomendado).
Dimensionamento de Cabos: utilize condutores flexíveis com bitola mínima de $1{,}0\text{ mm}^2$ (18 AWG) para a alimentação nos bornes laranja e para as fases do motor. Para os sinais de controle (conector de 6 vias) e RS485, utilize cabos de $0{,}25\text{ mm}^2$ a $0{,}50\text{ mm}^2$ (24 a 22 AWG).
Barramento RS485: para distâncias superiores a 50 metros ou instalações com múltiplos nós em paralelo, instale resistores terminadores de $120\ \Omega$ entre as linhas A+ e B- nas duas extremidades físicas do barramento.

Diagrama de ligação elétrica

Abaixo está o esquema prático de interligação dos elementos ao módulo XYT-300:

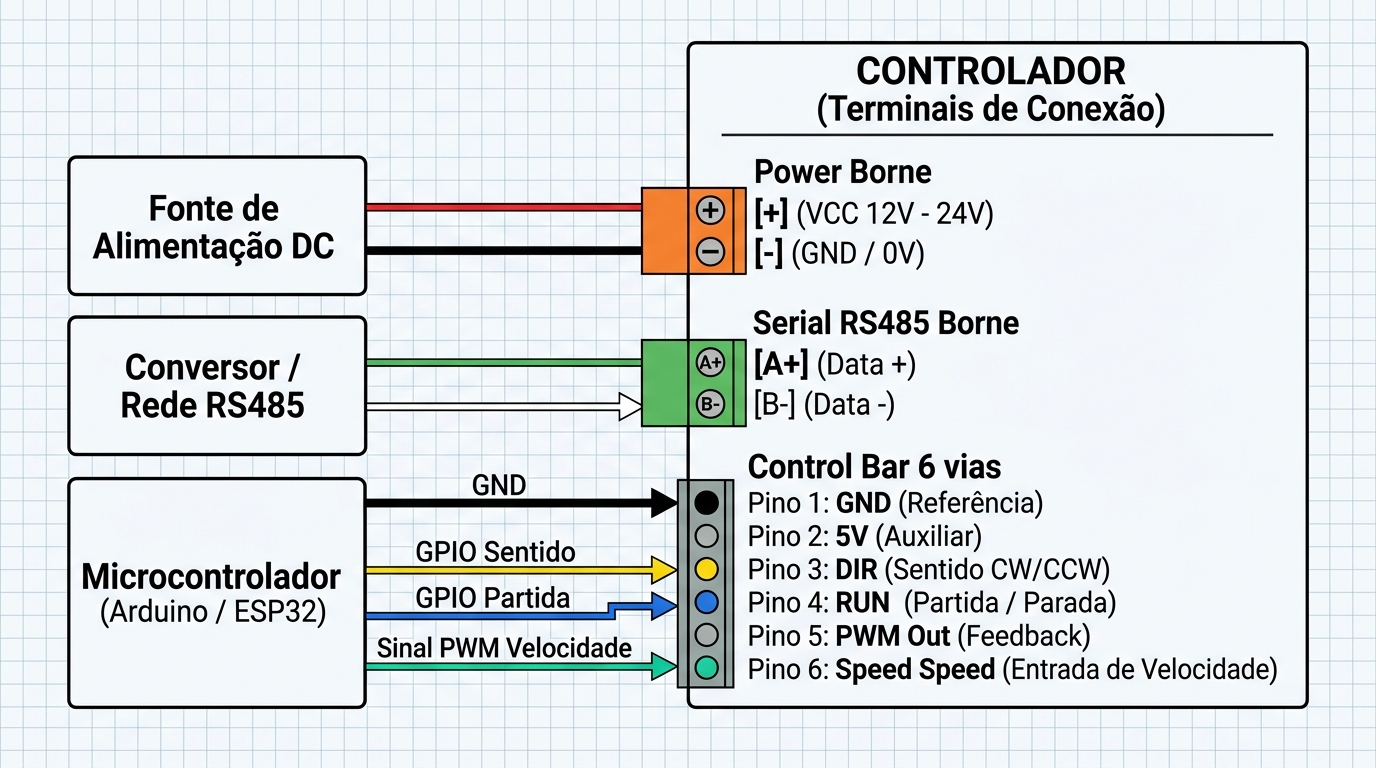

Diagrama de ligação elétrica do controlador de motor Brushless XYT-300

Tabela de conexões dos terminais

Origem (Dispositivo / Fonte)	Terminal de Origem / Cor do Cabo	Terminal de Destino no XYT-300	Observações
Fonte de Alimentação DC	Positivo (Cabo Vermelho)	Borne Laranja: Terminal `+`	Linha de força (+12V a +24V DC)
Fonte de Alimentação DC	Negativo / GND (Cabo Preto)	Borne Laranja: Terminal `-`	Referência comum de terra (0V)
Conversor / Mestre RS485	Linha A / Data+ (Cabo Verde)	Borne Verde: Terminal `A+`	Comunicação serial diferencial
Conversor / Mestre RS485	Linha B / Data- (Cabo Branco)	Borne Verde: Terminal `B-`	Comunicação serial diferencial
Microcontrolador (Arduino/ESP32)	Pino GND (Cabo Preto)	Barra 6 Vias: Pino 1 (GND)	Referência comum de sinal
Microcontrolador (Arduino/ESP32)	GPIO Digital Sentido (Cabo Amarelo)	Barra 6 Vias: Pino 3 (DIR)	Nível alto (3.3V/5V) inverte sentido
Microcontrolador (Arduino/ESP32)	GPIO Digital Partida (Cabo Azul)	Barra 6 Vias: Pino 4 (RUN)	Nível alto liga; nível baixo desliga
Microcontrolador (Arduino/ESP32)	Pino PWM Velocidade (Cabo Verde)	Barra 6 Vias: Pino 6 (Speed)	Sinal PWM ou 0–3,3V para velocidade
Motor Brushless BLDC	Chicote de Enrolamentos e Sinais	Terminais do Motor (Fases e Hall)	Conexão dos enrolamentos e sensores

Cuidados e observações de segurança

⚠️ Atenção: Este módulo foi desenvolvido exclusivamente para circuitos de corrente contínua (8 V a 30 V DC). Nunca conecte diretamente a rede elétrica alternada (110 V / 220 V AC) aos bornes do equipamento sob risco de explosão imediata dos componentes.

⛔ Perigo: A inversão de polaridade na entrada de alimentação (+ e - invertidos) causará a queima irreversível dos diodos de proteção interna e dos MOSFETs da ponte trifásica. Revise a fiação com um multímetro antes de energizar a fonte.

💡 Dica: Sempre desligue a fonte de alimentação antes de conectar ou desconectar os sensores de efeito Hall ou os enrolamentos do motor. Conexões a quente podem gerar picos indutivos que danificam o estágio de sensoriamento.

Como usar

O XYT-300 suporta três modalidades de operação distintas, totalmente sincronizadas internamente pelo microcontrolador STC8H1K08:

Guia de operação passo a passo

1. Operação Manual (Painel Local)

Conecte a fonte de alimentação (12V a 24V) e o motor BLDC compatível nos terminais indicados.
Energize a fonte. O LED indicador permanecerá apagado ou com brilho mínimo.
Pressione a tecla K1: o motor iniciará a rotação no sentido horário (CW). O LED acenderá indicando o acionamento.
Gire o potenciômetro no sentido horário para acelerar gradativamente o motor até a velocidade máxima.
Pressione a tecla K2: o controlador desacelera suavemente e inverte o sentido de rotação para anti-horário (CCW).
Pressione K1 novamente para parar o motor.

2. Operação via Controle Remoto RF 433 MHz

O controle transmissor padrão de 4 teclas (BM-S1 ou compatível) já vem pré-configurado de fábrica com as seguintes atribuições:

Botão do Controle	Ação Executada	Comportamento
Tecla A	Partida / Parada (Start/Stop)	Toque curto alterna o motor entre ligado e desligado.
Tecla B	Inversão de Sentido	Toque curto alterna suavemente entre sentido CW e CCW.
Tecla C	Aceleração (Ramp-up)	Pressione repetidamente ou segure para aumentar a velocidade (0% a 100%).
Tecla D	Desaceleração (Ramp-down)	Pressione repetidamente ou segure para diminuir a velocidade até o valor mínimo.

💡 Dica: Para cadastrar um novo controle remoto, pressione o botão interno de aprendizado na PCB do XYT-300 por 2 segundos até o LED piscar, em seguida pressione a tecla A do novo transmissor. Para limpar todos os controles da memória, mantenha o botão interno pressionado por mais de 8 segundos.

Modos de operação e ajustes

Por padrão de segurança do firmware, os comandos manuais locais do painel têm prioridade. Quando um comando é enviado via Modbus ou RF 433 MHz, o estado do motor é atualizado instantaneamente. Pressionar qualquer botão físico local restabelece o controle manual prioritário.

Exemplos práticos de uso

Exemplo: Integração com Arduino / ESP32 via RS485 Modbus RTU

O XYT-300 opera como escravo Modbus RTU no barramento RS485. No exemplo a seguir, utilizamos um microcontrolador conectado a um módulo transceptor MAX485 (com pinos DE e RE nos pinos 2 e 3, e comunicação serial nos pinos 10 RX e 11 TX) para enviar comandos de partida, sentido e velocidade via código:

#include <SoftwareSerial.h>

// Definicao dos pinos de comunicacao serial e controle do MAX485
const int PINO_RX = 10;                     // Pino RX da comunicacao serial virtual
const int PINO_TX = 11;                     // Pino TX da comunicacao serial virtual
const int PINO_CONTROLE_RS485 = 2;          // Pino de controle de fluxo DE/RE do MAX485

SoftwareSerial serialRS485(PINO_RX, PINO_TX); // Instancia a porta serial para o barramento

// Funcao para habilitar a transmissao no driver RS485
void modoTransmissao() {
  digitalWrite(PINO_CONTROLE_RS485, HIGH);  // Habilita envio de dados no transceptor
  delayMicroseconds(50);                   // Estabiliza os niveis de tensao da linha
}

// Funcao para habilitar a recepcao no driver RS485
void modoRecepcao() {
  digitalWrite(PINO_CONTROLE_RS485, LOW);   // Habilita escuta no transceptor
  delayMicroseconds(50);                   // Estabiliza os niveis de tensao da linha
}

// Envia um frame Modbus RTU com comando de escrita
void enviarComandoModbus(byte enderecoEscravo, byte funcao, word registrador, word valor) {
  byte frame[8];                            // Buffer do frame Modbus de 8 bytes
  frame[0] = enderecoEscravo;               // Endereco do escravo XYT-300 (padrao: 0x01)
  frame[1] = funcao;                        // Funcao Modbus (0x06: Escrita em registrador unico)
  frame[2] = highByte(registrador);         // Byte mais significativo do registrador
  frame[3] = lowByte(registrador);          // Byte menos significativo do registrador
  frame[4] = highByte(valor);               // Byte mais significativo do valor/velocidade
  frame[5] = lowByte(valor);                // Byte menos significativo do valor/velocidade

  // Calculo de CRC16 para garantir integridade do pacote
  word crc = 0xFFFF;                        // Inicializa registrador de CRC
  for (int pos = 0; pos < 6; pos++) {
    crc ^= (word)frame[pos];                // Aplica XOR com o byte atual
    for (int i = 8; i != 0; i--) {
      if ((crc & 0x0001) != 0) {
        crc >>= 1;                          // Desloca 1 bit a direita
        crc ^= 0xA001;                      // Aplica polinomio gerador do Modbus
      } else {
        crc >>= 1;                          // Desloca sem aplicar polinomio
      }
    }
  }
  frame[6] = lowByte(crc);                  // Byte baixo do CRC
  frame[7] = highByte(crc);                 // Byte alto do CRC

  modoTransmissao();                        // Coloca MAX485 em modo de envio
  serialRS485.write(frame, 8);              // Transmite os 8 bytes do pacote
  serialRS485.flush();                      // Aguarda o termino da transmissao fisica
  modoRecepcao();                           // Retorna MAX485 para modo de escuta
}

void setup() {
  pinMode(PINO_CONTROLE_RS485, OUTPUT);     // Configura pino de controle como saida
  modoRecepcao();                           // Inicia transceptor em modo de recepcao
  serialRS485.begin(115200);                // Inicia comunicacao RS485 a 115200 bps
  Serial.begin(9600);                       // Inicia monitor serial para depuracao
  Serial.println("Controlador XYT-300 pronto para receber comandos via Modbus.");
}

void loop() {
  // Exemplo de ciclo: Ligar motor em 50% de velocidade
  Serial.println("Ligando motor com 50% de potencia...");
  enviarComandoModbus(0x01, 0x06, 0x0001, 500); // Envia comando de velocidade (50.0%)
  delay(5000);                                  // Mantem o motor girando por 5 segundos

  // Acelerar para 100% de velocidade
  Serial.println("Acelerando para 100% de velocidade...");
  enviarComandoModbus(0x01, 0x06, 0x0001, 1000); // Envia comando de velocidade maxima (100.0%)
  delay(5000);                                   // Mantem por 5 segundos

  // Parar motor
  Serial.println("Parando o motor...");
  enviarComandoModbus(0x01, 0x06, 0x0001, 0);    // Envia velocidade 0 para parada
  delay(3000);                                   // Aguarda 3 segundos antes do proximo ciclo
}

Conclusão

Este manual abordou de forma completa o controlador de motor Brushless XYT-300, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: arquitetura baseada no microcontrolador STC8H1K08, suporte a tensões de 8 V a 30 V DC com corrente contínua de até 5 A e gabinete para trilho DIN 35 mm;
Descrição do produto: detalhamento das aplicações práticas, vantagens operacionais e mapeamento minucioso de cada terminal, conector e pino de controle;
Como fazer a ligação: diagrama esquemático de conexão da fonte de alimentação, barramento RS485, sinais externos e avisos fundamentais de prevenção contra inversão de polaridade;
Como usar: métodos de controle manual no painel, controle sem fio por RF 433 MHz com controle remoto de 4 botões e exemplo prático de automação serial via RS485 Modbus RTU com microcontroladores.

Com sua versatilidade e integração de potência e inteligência em um único módulo, o XYT-300 oferece uma solução robusta e econômica para o acionamento de motores BLDC em projetos industriais e de robótica.
