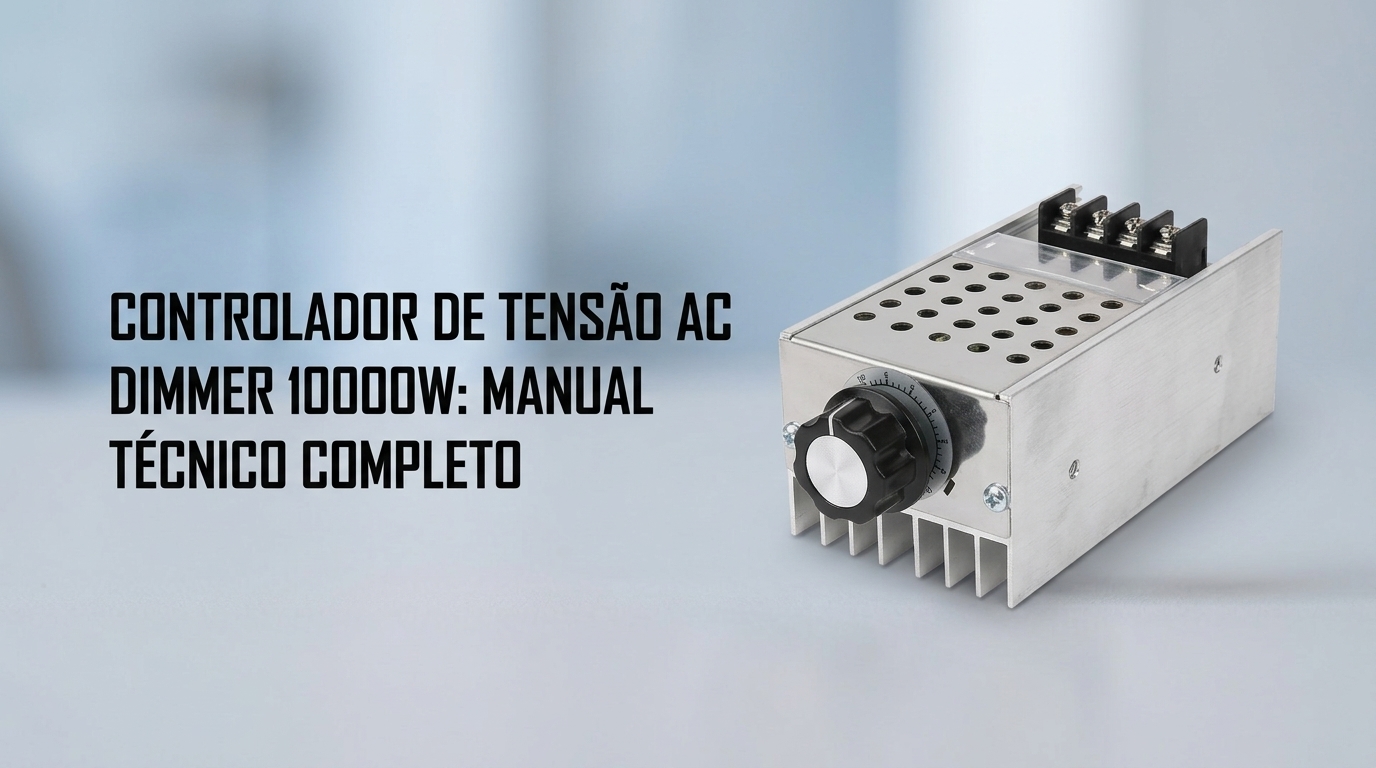

Controlador de Velocidade Luminosidade Dimmer 10000w: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Controlador de Velocidade Luminosidade Dimmer 10000w. Se desejar adquirir este produto, clique aqui.

O controle de potência em corrente alternada é uma necessidade frequente em bancadas de ensaio, processos de conformação térmica, estufas industriais e sistemas eletromecânicos. O Controlador de Velocidade Luminosidade Dimmer 10000W é um regulador de tensão AC de estado sólido projetado para atuar sobre redes de 110 V a 220 V, permitindo modular com precisão a energia entregue a cargas resistivas de grande porte e motores universais com escovas.

Baseado em um tiristor bidirecional de potência (TRIAC/SCR de alta corrente) associado a uma malha de disparo com DIAC e circuito de amortecimento snubber RC, o dispositivo ajusta a tensão eficaz ( $V_{\text{RMS}}$ ) de saída entre 10 V e o valor nominal da rede. A dissipação térmica é garantida por um dissipador robusto de alumínio aletado envolto por uma carcaça perfurada de proteção, assegurando estabilidade operacional contínua em projetos de automação e robótica.

Especificações técnicas

Principais especificações

As dimensões mecânicas, capacidade nominal e limites construtivos do módulo regulador de 10.000 W estão detalhados na tabela a seguir:

Parâmetro	Especificação
Modelo comercial	Regulador Eletrônico de Tensão AC Dimmer 10.000W
Código de referência (SKU)	RB0647
Tensão de alimentação de entrada ( $V_{\text{IN}}$ )	$110\,\text{VAC}$ a $220\,\text{VAC}$ ( $50/60\,\text{Hz}$ )
Faixa de regulação da tensão de saída ( $V_{\text{OUT}}$ )	$10\,\text{VAC}$ até a tensão nominal de entrada
Potência máxima de pico (Carga resistiva instantânea)	$10.000\,\text{W}$ ( $10\,\text{kW}$ em $220\,\text{VAC}$ )
Potência contínua recomendada (Carga resistiva pura)	$4.000\,\text{W}$ a $5.000\,\text{W}$
Potência contínua recomendada (Carga indutiva / motores)	$1.500\,\text{W}$ a $2.500\,\text{W}$
Corrente nominal de regime contínuo	$25\,\text{A}$
Corrente máxima com convecção de ar forçada	$45\,\text{A}$
Semicondutor de potência principal	TRIAC BTA100-800B ( $800\,\text{V}$ / $100\,\text{A}$ )
Elemento de sintonia de disparo	Potenciômetro linear de painel com manípulo serrilhado e disco graduado ( $0\%$ a $100\%$ )
Terminais de conexão	Barra de bornes parafusáveis de alta corrente com barreira isolante de 4 vias
Dimensões do módulo ( $C \times L \times A$ )	$130 \times 60 \times 47\,\text{mm}$
Peso líquido	Aproximadamente $230\,\text{g}$
Material da estrutura	Chassi em chapa de alumínio perfurado e bloco dissipador aletado

Características elétricas e operacionais

Os parâmetros de comutação em frequência industrial, proteção dinâmica contra transitórios e limites dielétricos são apresentados na tabela abaixo:

Parâmetro Elétrico / Operacional	Valor
Frequência de rede suportada	$50\,\text{Hz} / 60\,\text{Hz}$
Eficiência energética global	$> 90\%$ (sob regime nominal)
Queda de tensão típica sobre o semicondutor ( $V_T$ )	$\approx 1{,}2\,\text{V}$ a $1{,}5\,\text{V}$
Tensão de isolação da carcaça para circuito ativo	$> 2.500\,\text{VAC}$ RMS (1 minuto)
Circuito interno de proteção snubber	Rede RC integrada ( $100\,\Omega$ / $0{,}1\,\mu\text{F} - 630\,\text{V}$ )
Taxa crítica de subida de tensão ( $dv/dt$ )	$\ge 500\,\text{V}/\mu\text{s}$ (protegido contra auto-disparo)
Temperatura de junção admissível do tiristor ( $T_j$ )	$-40^\circ\text{C}$ a $+125^\circ\text{C}$
Temperatura máxima admissível no dissipador	$75^\circ\text{C}$ (acima deste limiar, exige ventilação forçada)
Torque de aperto dos parafusos dos bornes	$1{,}2\,\text{N}\cdot\text{m}$

Descrição do produto

O que é o Controlador de Velocidade Luminosidade Dimmer 10000w?

O Controlador Dimmer 10000W é um módulo eletrônico de modulação de potência em corrente alternada baseado na técnica de corte de fase por ângulo de condução direto (leading-edge phase control). No coração da placa encontra-se um tiristor bidirecional de estado sólido (TRIAC) encapsulado em bloco metálico isolado, montado em contato térmico com uma matriz de aletas de alumínio de alta condutividade.

O disparo do tiristor é governado por uma malha analógica de temporização formada por resistores, um potenciômetro linear de ajuste manual e um capacitor de filme de polipropileno, acoplados a um diodo de gatilho bidirecional (DIAC). Ao variar a resistência do potenciômetro, o instante exato em que o DIAC atinge sua tensão de ruptura (breakover) é deslocado em relação à passagem da senóide por zero (zero crossing), permitindo conduzir apenas uma fração controlada de cada semiciclo elétrico até a carga.

Para que serve?

Ajuste progressivo da temperatura em resistências elétricas industriais, fornos de refusão, mesas aquecidas de grande porte e estufas de secagem.
Controle analógico de luminosidade (dimming) em conjuntos de lâmpadas incandescentes, refletores halógenos e painéis de filamento.
Variação linear de rotação em motores universais com escovas de carvão utilizados em furadeiras, lixadeiras, roteadores CNC e serras de bancada.

Por que devo usar?

Capacidade térmica e semicondutora elevada: suporta correntes nominais de até 25 A contínuos e picos de regime de até 45 A, dispensando transformadores variáveis (variacs) volumosos e pesados.
Proteção dinâmica com rede snubber RC integrada: amortece picos indutivos de contra-tensão gerados na comutação de motores e transitórios da rede elétrica.
Construção metálica compacta e segura: corpo estrutural em alumínio escovado com ranhuras de ventilação convecional e bornes de parafuso reforçados para cabos de bitola industrial.

Quando devo usar?

O módulo é indicado para o controle de cargas resistivas puras (resistências de aquecimento de níquel-cromo, banhos-maria, estufas e lâmpadas de filamento) e cargas de motores de corrente alternada do tipo universal com rotor bobinado e escovas de carvão.

O módulo NÃO deve ser utilizado nos seguintes cenários:

Lâmpadas LED ou lâmpadas fluorescentes compactas convencionais que contenham reatores eletrônicos ou fontes chaveadas internas sem compatibilidade declarada para corte de fase.
Motores de indução monofásicos assíncronos com partida por capacitor (como motores de compressores de geladeira, bombas d’água convencionais e ventiladores de teto de baixa impedância), os quais exigem inversores de frequência (VFD) para variação de velocidade.
Equipamentos eletrônicos com fontes chaveadas internas (computadores, televisores, impressoras 3D e controladores lógicos programáveis).

Pinout e diagrama de entradas/saídas

O módulo conta com uma barra de conexão de alta corrente com 4 bornes de parafuso metálicos dispostos em linha, além de elementos de sintonia mecânica:

Terminal / Elemento	Denominação	Direção	Função Técnica
Borne 1	INPUT (L)	Entrada	Conexão do condutor de Fase da rede elétrica alternada ( $110\,\text{V}$ ou $220\,\text{V}$ ).
Borne 2	INPUT (N)	Entrada	Conexão do condutor de Neutro da rede elétrica alternada.
Borne 3	OUTPUT (N)	Saída	Retorno de Neutro para a carga conectada (barramento compartilhado internamente com o Borne 2).
Borne 4	OUTPUT (L)	Saída	Fase Regulada / Chaveada entregue à carga através da comutação do tiristor TRIAC.
Carcaça Metálica	PE (Terra)	Proteção	Ponto de aterramento equipotencial da carcaça de alumínio para proteção contra choques.
Knob Frontal	Potenciômetro	Ajuste	Potenciômetro com escala graduada de $0\%$ a $100\%$ para definição manual do ângulo de condução.
Trimpot Interno	Offset / Span	Calibração	Trimpot miniatura na PCB para calibração da tensão mínima de saída (ajuste de corte em baixas tensões).

Como fazer a ligação

Requisitos de instalação e alimentação

Devido às correntes elevadas envolvidas na operação de até 10.000 W, a instalação elétrica deve seguir critérios rígidos de engenharia:

Dimensionamento dos condutores: para operar entre 20 A e 25 A, utilize cabos elétricos de cobre com seção nominal mínima de $4{,}0\,\text{mm}^2$ . Para regimes de até 40 A a 45 A (com ventilação ativa), empregue cabos de $6{,}0\,\text{mm}^2$ a $10{,}0\,\text{mm}^2$ com terminais do tipo ilhós tubular ou forquilha estanhada de alta condutividade.
Proteção termomagnética: instale na entrada da rede um disjuntor de curva C compatível com a carga (por exemplo, disjuntor bipolar de 32 A para bancadas residenciais de até 7.000 W em 220 V, ou 40 A com linha dedicada).
Aterramento do chassi: conecte a carcaça de alumínio do módulo ao barramento de proteção de terra da instalação elétrica (condutor verde ou verde-amarelo, PE), fixando o terminal olhal em um dos parafusos estruturais da tampa do dimmer.

Tabela de conexões dos terminais

A correspondência de cabeamento entre a fonte de alimentação, o controlador e a carga elétrica deve ser realizada conforme a tabela abaixo:

Terminal de Origem	Terminal de Destino (Dimmer 10000W)	Cor Padrão do Fio	Tipo de Sinal	Observação Técnica
Disjuntor AC (Fase - L)	Borne 1 (INPUT L)	Marrom / Vermelho	$110\,\text{V} / 220\,\text{VAC}$	Condutor de Fase da rede elétrica
Barramento AC (Neutro - N)	Borne 2 (INPUT N)	Azul Claro	Neutro de Referência	Fecha o circuito de alimentação do circuito de gatilho
Borne 3 (OUTPUT N)	Terminal 1 da Carga	Azul Claro	Neutro da Carga	Interligado internamente ao Borne 2 por barramento de cobre
Borne 4 (OUTPUT L)	Terminal 2 da Carga	Preto / Vermelho	Fase Regulada	Saída chaveada pelo tiristor TRIAC
Barramento PE (Terra)	Parafuso Chassi Metálico	Verde-Amarelo	Proteção (PE)	Aterramento obrigatório da estrutura de alumínio
Sensor de Corrente SCT-013	Garra no cabo do Borne 4	Cabo Bipolar	Sinal Analógico AC	Monitoramento por indução magnética isolada
Saída SCT-013 / Burden	Pino A0 (Arduino) / GPIO 34 (ESP32)	Amarelo	Sinal Condicionado ( $0\text{--}3{,}3\text{V}$ )	Leitura de corrente RMS pelo conversor ADC

Cuidados e observações de segurança

⛔ Perigo: Este módulo opera sob tensões letais de corrente alternada ( $110\,\text{VAC}$ a $220\,\text{VAC}$ ). Nunca manuseie os terminais elétricos, ferramentas ou o interior da carcaça com a rede energizada. Desligue sempre o disjuntor geral antes de efetuar qualquer conexão ou ajuste de cabeamento.

⚠️ Atenção: Sem carga conectada, multímetros digitais exibirão leitura de tensão próxima à tensão total da rede em qualquer posição do potenciômetro. Isso ocorre devido à corrente de fuga parasita da rede snubber RC interna ( $0{,}1\,\mu\text{F}$ ), que carrega a impedância de entrada de $10\,\text{M}\Omega$ do instrumento. Para testar a regulação de tensão de forma correta, conecte obrigatoriamente uma carga resistiva real de pelo menos $20\,\text{W}$ a $40\,\text{W}$ (como uma lâmpada halógena de teste).

💡 Dica: Para operação contínua acima de $3.000\,\text{W}$ ( $> 15\,\text{A}$ em $220\,\text{V}$ ), instale uma ventoinha axial compacta de $12\,\text{V}$ soprando diretamente sobre as aletas inferiores do dissipador de alumínio. Manter o tiristor abaixo de $65^\circ\text{C}$ prolonga significativamente a vida útil do semicondutor e evita desvios térmicos no disparo.

Como usar

Guia de operação passo a passo

Desenergize o circuito: desligue a chave geral ou o disjuntor da bancada antes de iniciar o procedimento de montagem.
Conecte a carga e a rede: fixe firmemente os condutores nos bornes 1 a 4 utilizando uma chave de fenda de ponta chata adequada, assegurando que não existam filamentos de cobre expostos para fora da barreira isolante plástica.
Aterre o chassi: conecte o cabo de proteção de terra da rede à carcaça do módulo através do parafuso métrico lateral com arruela de pressão.
Posicione o potenciômetro no mínimo: gire o manípulo totalmente no sentido anti-horário (posição $0\%$ ) para evitar transientes abruptos de partida sobre a carga.
Energize o sistema: acione o disjuntor e gire gradualmente o potenciômetro no sentido horário até atingir a velocidade, temperatura ou nível luminoso desejado.

Modos de operação e ajustes

O princípio de funcionamento do dimmer fundamenta-se no atraso temporal da condução do tiristor a cada meio ciclo senoidal da rede elétrica alternada. A tensão eficaz entregue à carga ( $V_{\text{RMS}}$ ) é função direta do ângulo de disparo elétrico ( $\alpha$ ), medido em radianos a partir da passagem da tensão por zero:

V_{\text{RMS}} = V_{\text{pico}} \sqrt{\frac{1}{2} - \frac{\alpha}{2\pi} + \frac{\sin(2\alpha)}{4\pi}}

Onde:

$V_{\text{RMS}}$ é a tensão eficaz resultante nos terminais da carga ( $\text{V}$ ).
$V_{\text{pico}}$ é o valor de crista da senóide da rede elétrica ( $V_{\text{pico}} = V_{\text{rede}} \times \sqrt{2}$ , aproximadamente $311\,\text{V}$ em rede de $220\,\text{V}$ ).
$\alpha$ é o ângulo de disparo do tiristor ( $0 \le \alpha \le \pi\,\text{rad}$ ).

Quando o potenciômetro está na posição de resistência máxima, o atraso $\alpha$ aproxima-se de $\pi\,\text{rad}$ ( $180^\circ$ ), fazendo com que a tensão eficaz sobre a carga caia para o limiar inferior de aproximadamente $10\,\text{VAC}$ . Quando ajustado na posição de resistência mínima, $\alpha$ aproxima-se de $0\,\text{rad}$ ( $0^\circ$ ), liberando praticamente a totalidade da área sob a curva senoidal para a carga ( $V_{\text{RMS}} \approx V_{\text{rede}}$ ).

Conclusão

O Controlador de Velocidade Luminosidade Dimmer 10000W consolida alta capacidade de chaveamento de potência em uma arquitetura de estado sólido compacta e eficiente:

Comutação por Tiristor BTA100-800B: proporciona capacidade de corrente contínua de 25 A e picos de até 10.000 W em redes de 220 V, oferecendo alta robustez mecânica e elétrica.
Dissipação Térmica em Bloco de Alumínio: o dissipador aletado associado ao chassi perfurado assegura troca térmica adequada para operações contínuas com convecção natural ou forçada.
Topologia de 4 Bornes Seguros: barramento com neutro pass-through e fase regulada permite instalação direta em resistências industriais e motores com rotação ajustável.

Seguindo os critérios de bitola de condutores, proteção por disjuntor termomagnético e aterramento da carcaça apresentados neste manual, engenheiros e integradores alcançam máxima confiabilidade e segurança no controle de cargas elétricas de alta potência.
