Controlador de Temperatura e Umidade Termostato Duplo STC-3028: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Controlador de Temperatura e Umidade Termostato Duplo STC-3028 (código SKU RB1032), um instrumento microcontrolado autônomo bivolt com display LED duplo e duas saídas independentes a relé para controle simultâneo de grandezas térmicas e higrométricas. Se desejar adquirir este produto, clique aqui.

Este documento foi elaborado como guia técnico de bancada e instalação em painel para engenheiros, técnicos de manutenção, integradores e projetistas de automação. Ao longo das próximas seções, são detalhados o equacionamento de controle por histerese diferencial, as especificações elétricas e construtivas do equipamento, o mapeamento completo dos bornes traseiros, o esquema de ligação para cargas em corrente alternada ou contínua, o passo a passo de parametrização e calibração de offset, além de procedimentos objetivos de diagnóstico de falhas.

Descrição geral do produto

O que é o Controlador STC-3028?

O STC-3028 é um termostato e higrostato digital microcontrolado de operação autônoma (stand-alone), desenvolvido para montagem embutida em quadros de comando e painéis industriais. Construído em gabinete de policarbonato e acrilonitrila butadieno estireno (PC + ABS) com aditivação antichamas, o módulo reúne em um único chassi o processamento de leitura climática e o chaveamento eletromecânico de duas malhas de controle distintas: temperatura (em graus Celsius) e umidade relativa do ar (em percentual %RH).

Por operar com arquitetura microcontrolada dedicada, o dispositivo funciona de forma totalmente independente, dispensando placas externas como Arduino, ESP32 ou controladores lógicos programáveis (CLPs) e não exigindo escrita de código em computador. O conjunto acompanha uma sonda combinada integrada com cabo de $1\,\text{m}$ de comprimento e cápsula ventilada, encarregada de capturar em tempo real a temperatura ambiente e a umidade relativa. Todos os limites configurados pelo operador são gravados em memória não volátil (EEPROM), garantindo que os parâmetros sejam integralmente preservados após quedas ou desligamentos da rede elétrica.

Para que serve?

Climatização simultânea de recintos biológicos e agrícolas: regulação combinada de aquecimento e umidificação em chocadeiras avícolas, câmaras de germinação de sementes, estufas hidropônicas, viveiros, cultivo de cogumelos e terrários;
Conservação alimentar e maturação controlada: controle de refrigeração e teor de umidade em adegas climatizadas, cervejeiras artesanais, câmaras frias e estufas de cura de queijos, salames e embutidos;
Desumidificação e proteção de ativos eletroeletrônicos: acionamento automático de exaustores, desumidificadores ou resistências anticondensação em salas de servidores (CPDs), painéis elétricos industriais, depósitos de grãos e estufas secadoras de filamentos para impressão 3D (PLA, PETG, ABS e Nylon).

Por que devo usar?

Integração de dois instrumentos em um único recorte de painel: substitui a instalação separada de um termostato e de um higrostato, reduzindo pela metade a furação mecânica ( $71 \times 29\,\text{mm}$ ) e simplificando o chicote elétrico do quadro;
Saídas isoladas por contato seco (Dry Contact): os dois relés internos atuam como chaves mecânicas livres de potencial com capacidade nominal resistiva de até $10\,\text{A} / 240\,\text{VCA}$ , permitindo comutar cargas em $110\,\text{VCA}$ , $220\,\text{VCA}$ , $12\,\text{VCC}$ ou $24\,\text{VCC}$ conforme a fonte conectada aos terminais de chaveamento;
Leitura simultânea de alto contraste: o painel frontal apresenta dois visores LED de 7 segmentos lado a lado — vermelho à esquerda para temperatura (°C) e azul à direita para umidade relativa (%RH) — possibilitando inspeção imediata à distância;
Parametrização direta por quatro teclas dedicadas: dispensa navegação em submenus complexos, definindo automaticamente os modos de aquecimento/resfriamento e umidificação/desumidificação pela relação matemática entre os pontos de partida e parada.

Quando devo usar?

O controlador STC-3028 é tecnicamente recomendado quando:

O processo requer monitoramento e controle independente de temperatura e umidade relativa no mesmo volume de ar controlado;
A alimentação disponível no painel é a rede elétrica alternada bivolt ( $110\,\text{VCA}$ a $220\,\text{VCA}$ ) e as cargas resistivas demandam corrente contínua de até $10\,\text{A}$ por canal;
O sistema se beneficia de controle termostático On-Off com histerese ajustável em resolução de $0,1\,^\circ\text{C}$ e $0,1\%\,\text{RH}$ .

O equipamento não deve ser aplicado diretamente (sem dispositivos auxiliares) quando:

A carga controlada for um motor elétrico de alta potência, compressor hermético acima de $1/4\,\text{HP}$ ou banco de resistências com corrente superior a $10\,\text{A}$ — nesses casos, a saída do STC-3028 deve acionar exclusivamente a bobina ( $A_1/A_2$ ) de uma chave contatora eletromagnética;
O processo industrial exigir modulação contínua de potência via algoritmo proporcional-integral-derivativo (PID) com saída para relé de estado sólido (SSR), onde controladores da linha REX-C100 são mais adequados;
A sonda precisar ficar imersa em líquidos — o encapsulamento ventilado da sonda do STC-3028 é projetado para medição psicrométrica no ar, e não para imersão submersa em água ou óleo.

Como funciona o controle de temperatura

O STC-3028 opera em malha fechada segundo a lei de controle de duas posições com histerese diferencial (On-Off Control with Deadband). Para cada canal, o usuário ajusta dois limiares independentes: o valor de acionamento ou partida (Start, configurado nas teclas superiores ▲1 e ▲2) e o valor de desligamento ou parada (Stop, configurado nas teclas inferiores ▼1 e ▼2).

O microcontrolador interno identifica automaticamente o sentido de atuação da malha comparando a grandeza de partida com a grandeza de parada, sem necessidade de chave seletora física. A banda de histerese térmica ( $\Delta T$ ) e a banda de histerese higrométrica ( $\Delta H$ ) são definidas pelo módulo da diferença entre os dois ajustes:

\Delta T = |T_{\text{start}} - T_{\text{stop}}|

\Delta H = |H_{\text{start}} - H_{\text{stop}}|

1. Lógica do Canal 1 — Temperatura (Display Vermelho `°C`)

Modo Aquecimento ( $T_{\text{start}} < T_{\text{stop}}$ ): quando a temperatura medida $T$ cai até atingir ou ficar abaixo de $T_{\text{start}}$ , o Relé 1 fecha seus contatos e energiza o aquecedor. A saída permanece ligada até que a temperatura suba e atinja $T_{\text{stop}}$ :

T \le T_{\text{start}} \implies \text{Relé 1 LIGADO (Aquecendo)}

T \ge T_{\text{stop}} \implies \text{Relé 1 DESLIGADO (Corte Térmico)}

Modo Resfriamento ( $T_{\text{start}} > T_{\text{stop}}$ ): quando a temperatura medida $T$ se eleva até atingir ou ultrapassar $T_{\text{start}}$ , o Relé 1 atraca para acionar a refrigeração ou ventilação. A carga permanece ativa até que o ambiente resfrie ao patamar $T_{\text{stop}}$ :

T \ge T_{\text{start}} \implies \text{Relé 1 LIGADO (Resfriando)}

T \le T_{\text{stop}} \implies \text{Relé 1 DESLIGADO (Corte Térmico)}

2. Lógica do Canal 2 — Umidade Relativa (Display Azul `%RH`)

Modo Umidificação ( $H_{\text{start}} < H_{\text{stop}}$ ): quando a umidade relativa $H$ cai até $H_{\text{start}}$ , o Relé 2 fecha o contato para ligar o nebulizador ou umidificador ultrassônico, desligando-o assim que a umidade atinge $H_{\text{stop}}$ :

H \le H_{\text{start}} \implies \text{Relé 2 LIGADO (Umidificando)}

H \ge H_{\text{stop}} \implies \text{Relé 2 DESLIGADO (Corte de Umidade)}

Modo Desumidificação ( $H_{\text{start}} > H_{\text{stop}}$ ): quando a umidade relativa $H$ sobe até $H_{\text{start}}$ , o Relé 2 aciona o exaustor ou desumidificador, mantendo-o energizado até que o ar seque ao valor $H_{\text{stop}}$ :

H \ge H_{\text{start}} \implies \text{Relé 2 LIGADO (Desumidificando)}

H \le H_{\text{stop}} \implies \text{Relé 2 DESLIGADO (Corte de Umidade)}

Especificações técnicas

Principais especificações

A tabela a seguir reúne as especificações elétricas, metrológicas e mecânicas do modelo STC-3028 comercializado pela RoboBuilders:

Parâmetro Técnico	Especificação	Unidade / Detalhe
Modelo	STC-3028	Termostato e Higrostato Duplo
Código SKU RoboBuilders	RB1032	—
Tensão de Alimentação	$110$ a $220$ (Bivolt automático)	$\text{VCA}$ ( $50/60\,\text{Hz}$ )
Consumo Próprio de Potência	$< 3,0$	$\text{W}$
Faixa de Medição de Temperatura	$-50$ a $+110$ (controle típico $-20$ a $+80$ )	$^\circ\text{C}$
Faixa de Medição de Umidade	$0,0$ a $100,0$	$\%\,\text{RH}$
Resolução de Exibição	$0,1$ para temperatura / $0,1$ para umidade	$^\circ\text{C}$ / $\%\,\text{RH}$
Precisão de Medição	$\pm 1,0\,^\circ\text{C}$ / $\pm 0,1\%\,\text{RH}$ (controle $\pm 1\%\,\text{RH}$ )	—
Tipo de Saídas de Controle	$2 \times$ Relés eletromecânicos independentes	Contato seco NA (Normally Open)
Capacidade Máxima dos Contatos	$10\,\text{A} / 240\,\text{VCA}$ por canal	Carga puramente resistiva
Potência Resistiva Recomendada	$1100\,\text{W}$ ( $110\,\text{VCA}$ ) / $2200\,\text{W}$ ( $220\,\text{VCA}$ )	Por canal de saída
Tipo de Sensor	Sonda combinada integrada (NTC + sensor capacitivo RH)	Cápsula ventilada ABS
Comprimento do Cabo da Sonda	$1,0$	$\text{m}$
Interface Visual	Display LED duplo de 3 dígitos (7 segmentos)	Vermelho (`°C`) e Azul (`%RH`)
Material do Gabinete	Composto polimérico PC + ABS antichamas	Grau industrial autoextinguível
Dimensões Frontais Externas	$75,0 \times 34,5$	$\text{mm}$
Profundidade Total do Chassi	$85,0$	$\text{mm}$
Dimensões do Recorte de Painel	$71,0 \times 29,0$	$\text{mm}$
Temperatura Ambiente de Trabalho	$0$ a $+60$ (sem condensação no painel)	$^\circ\text{C}$
Peso Líquido Aproximado	$120$	$\text{g}$

Parâmetros de configuração

Toda a operação do STC-3028 é realizada através das quatro teclas frontais localizadas à direita dos displays (▲1, ▼1, ▲2 e ▼2), individualmente ou em combinações simultâneas:

Tecla / Combinação	Função de Parametrização	Faixa de Ajuste	Valor Padrão de Fábrica	Unidade
▲1	Temperatura de início (Start) — aciona o Relé 1	$-20,0$ a $+80,0$ (ou $-50$ a $+110$ )	$20,0$	$^\circ\text{C}$
▼1	Temperatura de parada (Stop) — desliga o Relé 1	$-20,0$ a $+80,0$ (ou $-50$ a $+110$ )	$25,0$	$^\circ\text{C}$
▲2	Umidade de início (Start) — aciona o Relé 2	$0,0$ a $100,0$	$35,0$	$\%\,\text{RH}$
▼2	Umidade de parada (Stop) — desliga o Relé 2	$0,0$ a $100,0$	$50,0$	$\%\,\text{RH}$
▲1 + ▼1 (3 s)	Calibração de offset da sonda de temperatura	$-10,0$ a $+10,0$	$0,0$	$^\circ\text{C}$
▲2 + ▼2 (3 s)	Calibração de offset da sonda de umidade relativa	$-10,0$ a $+10,0$	$0,0$	$\%\,\text{RH}$
▼1 + ▼2 (3 s)	Restauração geral para os padrões de fábrica (Reset)	Comando instantâneo (`888`)	—	—

💡 Dica: Para impossibilitar estados ambíguos de controle, o firmware do STC-3028 bloqueia valores idênticos de início e parada ( $T_{\text{start}} \neq T_{\text{stop}}$ e $H_{\text{start}} \neq H_{\text{stop}}$ ), exigindo um diferencial mínimo de pelo menos $0,1\,^\circ\text{C}$ ou $0,1\%\,\text{RH}$ .

Faixa de medição e precisão

A sonda combinada fornecida com o STC-3028 abriga internamente dois transdutores distintos no interior do invólucro plástico ranhurado: um termistor NTC (Negative Temperature Coefficient) para aferição térmica e um elemento polimérico sensível à umidade relativa do ar.

Grandeza Física Medida	Escala do Instrumento	Faixa Operacional Recomendada da Sonda	Resolução	Exatidão Típica
Temperatura	$-50,0\,^\circ\text{C}$ a $+110,0\,^\circ\text{C}$	$-20,0\,^\circ\text{C}$ a $+80,0\,^\circ\text{C}$	$0,1\,^\circ\text{C}$	$\pm 1,0\,^\circ\text{C}$
Umidade Relativa	$0,0\%\,\text{RH}$ a $100,0\%\,\text{RH}$	$10,0\%\,\text{RH}$ a $95,0\%\,\text{RH}$ (sem condensação)	$0,1\%\,\text{RH}$	$\pm 0,1\%\,\text{RH}$ (leitura) / $\pm 1,0\%\,\text{RH}$ (controle)

O elemento térmico NTC apresenta variação exponencial de resistência ôhmica $R(T)$ em função da temperatura absoluta $T$ (em Kelvin), modelada pela equação do parâmetro $\beta$ :

R(T) = R_0 \cdot \exp\left[ \beta \left( \frac{1}{T} - \frac{1}{T_0} \right) \right]

Onde $R_0 = 10\,\text{k}\Omega$ corresponde à resistência nominal a $T_0 = 298,15\,\text{K}$ ( $25\,^\circ\text{C}$ ). Embora o conversor analógico-digital do controlador suporte leituras de escala estendida de $-50\,^\circ\text{C}$ a $+110\,^\circ\text{C}$ , recomenda-se manter a cápsula plástica combinada entre $-20\,^\circ\text{C}$ e $+80\,^\circ\text{C}$ para preservar a integridade química do polímero higrométrico ao longo do tempo.

Método de ligação

Requisitos de instalação

Para garantir segurança operacional, conformidade com a norma ABNT NBR 5410 e ausência de ruídos eletromagnéticos nas leituras, cumpra os seguintes requisitos antes de energizar o painel:

Recorte e fixação mecânica: execute uma abertura retangular de $71 \times 29\,\text{mm}$ na chapa do painel, insira o corpo do STC-3028 pela face frontal e trave-o deslizando as duas presilhas laterais laranjas até o encosto firme;
Dimensionamento de condutores: utilize cabos flexíveis de cobre isolados para $750\,\text{V}$ com seção mínima de $1,5\,\text{mm}^2$ para cargas de até $10\,\text{A}$ , prensando terminais tubulares (ilhós) nas pontas para evitar fios desfiados nos bornes de parafuso;
Proteção de entrada: instale um disjuntor termomagnético dedicado (curva C, dimensionado conforme a soma das correntes das cargas, limitado a $10\,\text{A}$ por canal) a montante da alimentação do controlador;
Segregação física do cabo do sensor: passe o cabo de $1\,\text{m}$ da sonda combinada em eletroduto ou canaleta separada dos cabos de força CA de $110/220\,\text{V}$ , evitando acoplamento indutivo que provoque oscilações nos dígitos decimais;
Posicionamento da sonda: instale a cápsula preta ventilada em local com circulação homogênea de ar, afastada do jato direto de névoa do umidificador e da radiação direta da fonte de calor.

Diagrama de ligação

Os dois relés de saída do STC-3028 possuem arquitetura de contato seco isolado (potential-free switch). Isso significa que o controlador não injeta tensão automaticamente nos bornes das cargas quando atraca o relé. Para acionar equipamentos na mesma rede elétrica de $110\,\text{VCA}$ ou $220\,\text{VCA}$ , leva-se o condutor Neutro (N) diretamente às cargas e deriva-se o condutor Fase (L) por meio de pontes (jumpers) para os terminais de entrada dos dois relés, conforme ilustrado no infográfico abaixo:

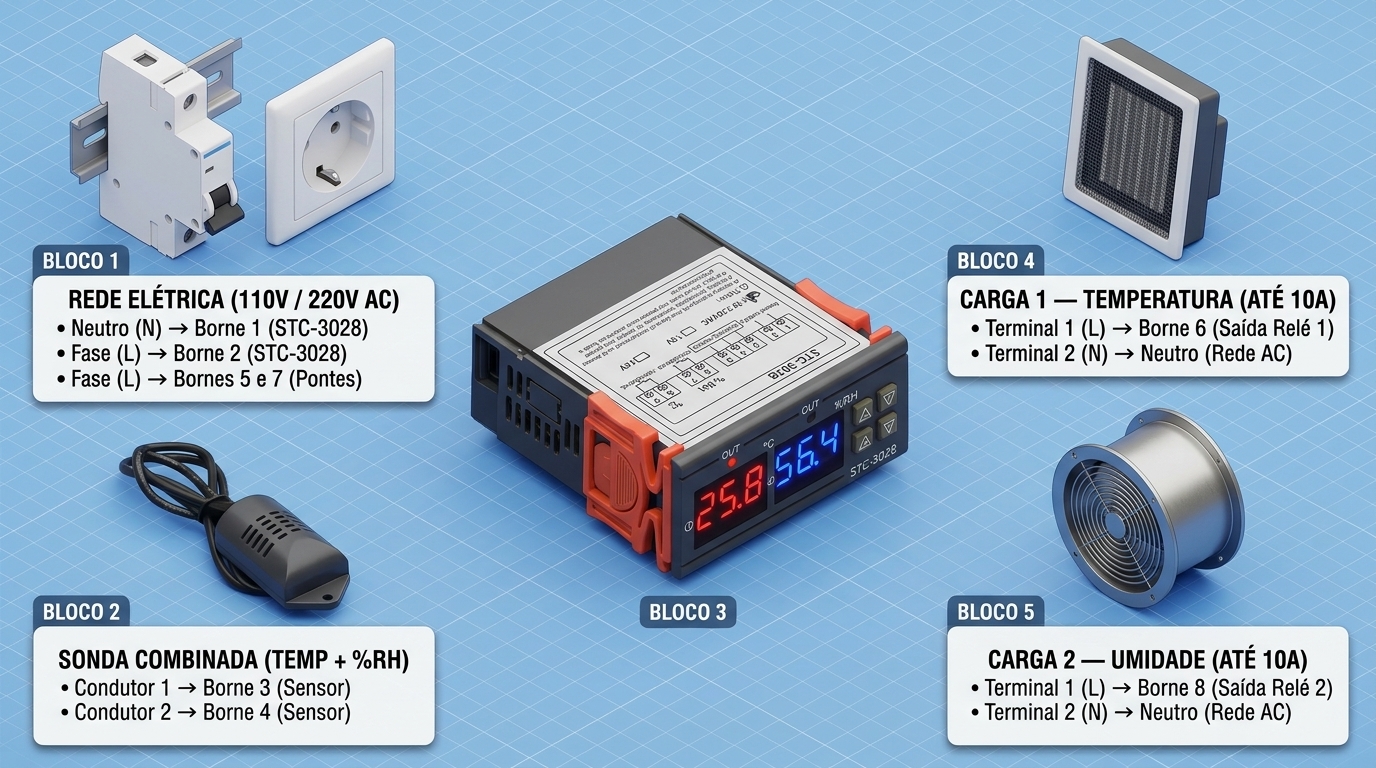

Diagrama de ligação elétrica do Controlador de Temperatura e Umidade STC-3028

Conexão de sensores e cargas

A régua traseira do STC-3028 agrupa os terminais parafusáveis de alimentação, sensor e contatos de relé. Confira abaixo a função individual de cada borne (Pinout) e o mapeamento completo de cabeamento (De $\to$ Para):

Pinout da régua de bornes do STC-3028

Borne	Serigrafia / Bloco	Tipo Elétrico	Função Detalhada do Terminal
Borne 1	`Power Supply (N)`	Entrada CA	Alimentação do controlador — Condutor Neutro ( $N$ ) ou Fase 2 em redes bifásicas ( $110\text{–}220\,\text{VCA}$ ).
Borne 2	`Power Supply (L)`	Entrada CA	Alimentação do controlador — Condutor Fase ativa ( $L$ ) da rede elétrica ( $110\text{–}220\,\text{VCA}$ ).
Borne 3	`Sensor`	Sinal de Baixa Tensão	Entrada de sinal da sonda combinada de temperatura e umidade relativa.
Borne 4	`Sensor`	Referência do Sensor	Retorno/alimentação interna da sonda combinada (conectada de fábrica).
Borne 5	`Temp Relay (IN)`	Contato Seco — Comum 1	Entrada do interruptor isolado do Relé 1 (Canal de Temperatura, máx. $10\,\text{A}$ ).
Borne 6	`Temp Relay (OUT)`	Contato Seco — NA 1	Saída normalmente aberta comutada do Relé 1 para alimentar a Carga 1 (Temperatura).
Borne 7	`Humid Relay (IN)`	Contato Seco — Comum 2	Entrada do interruptor isolado do Relé 2 (Canal de Umidade, máx. $10\,\text{A}$ ).
Borne 8	`Humid Relay (OUT)`	Contato Seco — NA 2	Saída normalmente aberta comutada do Relé 2 para alimentar a Carga 2 (Umidade).

⚠️ Atenção: Determinados lotes de fabricação do STC-3028 utilizam régua numerada de 1 a 9, onde o conector multipinos da sonda ocupa as posições 3, 4 e 5, deslocando o Relé 1 para os bornes 6 e 7 e o Relé 2 para os bornes 8 e 9 (ou invertendo a ordem entre %RH e °C no adesivo). Antes de energizar, confira sempre o diagrama impresso na etiqueta superior colada na carcaça da sua unidade.

Tabela de cabeamento prático (Cargas em 110V / 220VCA)

Origem	Destino	Cor Padrão (NBR 5410)	Tipo de Sinal	Observação Técnica
Rede AC — Neutro (N)	Borne 1 (STC-3028)	Azul Claro	Alimentação CA	Alimenta a fonte interna do controlador
Rede AC — Fase (L)	Disjuntor $\to$ Borne 2 (STC-3028)	Marrom ou Preto	Alimentação CA (Linha)	Alimentação protegida por disjuntor
Sonda Combinada (Fio 1)	Borne 3 (Sensor)	Preto (chicote original)	Sinal do Transdutor	Já pré-instalado no conector da sonda
Sonda Combinada (Fio 2)	Borne 4 (Sensor)	Preto (chicote original)	Referência do Sensor	Nunca aplicar tensão de rede nestes bornes
Borne 2 (Fase L)	Borne 5 (Entrada Relé 1)	Marrom	Ponte de Fase (Jumper)	Energiza o contato comum do relé térmico
Borne 6 (Saída Relé 1)	Terminal 1 (L) da Carga 1	Vermelho	Fase Comutada (`°C`)	Liga aquecedor ou refrigerador (até $10\,\text{A}$ )
Borne 2 (Fase L)	Borne 7 (Entrada Relé 2)	Marrom	Ponte de Fase (Jumper)	Energiza o contato comum do relé de umidade
Borne 8 (Saída Relé 2)	Terminal 1 (L) da Carga 2	Amarelo ou Cinza	Fase Comutada (`%RH`)	Liga umidificador ou exaustor (até $10\,\text{A}$ )
Rede AC — Neutro (N)	Terminal 2 (N) das Cargas 1 e 2	Azul Claro	Retorno Neutro Comum	Segue direto do barramento neutro às cargas

💡 Dica: Para chavear cargas em corrente contínua (por exemplo, um cooler ou válvula solenoide de $12\,\text{VCC}$ ) mantendo o STC-3028 alimentado em $110/220\,\text{VCA}$ , não faça a ponte da Fase CA para o relé correspondente. Em vez disso, conecte o fio $+12\,\text{VCC}$ de uma fonte externa na entrada do contato seco do relé, leve a saída do relé ao terminal positivo da carga DC e conecte o GND da fonte diretamente ao negativo da carga.

Observações de segurança elétrica

⚠️ Atenção: Desligue obrigatoriamente o disjuntor geral do circuito antes de apertar parafusos nos bornes ou alterar ligações. Nunca aplique $110\,\text{VCA}$ ou $220\,\text{VCA}$ nos terminais centrais da sonda, pois isso destrói instantaneamente o microcontrolador interno por sobretensão.

⛔ Perigo: O limite de $10\,\text{A} / 240\,\text{VCA}$ especificado para cada relé refere-se estritamente a cargas puramente resistivas ( $\cos\varphi = 1$ ). Motores de indução, bombas d’água e compressores frigoríficos apresentam corrente de partida (inrush current) de $5$ a $8$ vezes a corrente nominal, gerando arco voltaico capaz de soldar os contatos internos do relé. Para cargas indutivas acima de $2,5\,\text{A}$ (ou motores superiores a $1/4\,\text{HP}$ ), utilize o contato do STC-3028 apenas para comandar a bobina de uma chave contatora auxiliar com supressor RC ou varistor em paralelo.

Como fazer a programação

Sinais do display

O painel frontal do STC-3028 apresenta sinalização luminosa clara para acompanhamento contínuo do processo:

Display Esquerdo (LED Vermelho — °C): exibe em operação normal a temperatura atual medida pela sonda com resolução de $0,1\,^\circ\text{C}$ ; durante a programação, pisca exibindo o limite de início ou parada do Canal 1;
Display Direito (LED Azul — %RH): exibe em operação normal a umidade relativa instantânea com resolução de $0,1\%\,\text{RH}$ ; durante a programação, pisca exibindo o limite de início ou parada do Canal 2;
LED Indicador Out Esquerdo (Vermelho, acima do display °C): aceso continuamente quando o Relé 1 (Temperatura) está atracado;
LED Indicador Out Direito (acima do display %RH): aceso continuamente quando o Relé 2 (Umidade) está atracado;
Código LLL no visor: alerta de circuito aberto na sonda (conector solto ou cabo rompido) ou leitura abaixo do limite inferior de escala;
Código HHH no visor: alerta de curto-circuito na sonda ou grandeza física acima do teto máximo suportado ( $> 110\,^\circ\text{C}$ );
Código 888 nos dois visores: confirmação visual de reinicialização aos parâmetros originais de fábrica.

Modo normal

A configuração dos limites operacionais é feita de maneira direta e independente para cada grandeza:

Configuração do Canal 1 — Temperatura (`▲1` e `▼1`)

Visualizar a temperatura de início ( $T_{\text{start}}$ ): dê um clique rápido no botão ▲1. O display vermelho mostrará o valor atual programado por $2$ segundos e voltará à leitura ambiente;
Programar a temperatura de início ( $T_{\text{start}}$ ): mantenha o botão ▲1 pressionado por 3 segundos até os dígitos vermelhos começarem a piscar. Utilize ▲1 (aumentar) e ▼1 (diminuir) para definir o ponto de acionamento desejado. Solte as teclas e aguarde 5 segundos até o visor parar de piscar para gravação automática na EEPROM;
Visualizar a temperatura de parada ( $T_{\text{stop}}$ ): dê um clique rápido no botão ▼1;
Programar a temperatura de parada ( $T_{\text{stop}}$ ): mantenha o botão ▼1 pressionado por 3 segundos até o display vermelho piscar. Ajuste o ponto de desligamento usando ▲1 e ▼1 e aguarde 5 segundos sem tocar nos botões para salvar.

Configuração do Canal 2 — Umidade Relativa (`▲2` e `▼2`)

Visualizar a umidade de início ( $H_{\text{start}}$ ): dê um clique rápido no botão ▲2;
Programar a umidade de início ( $H_{\text{start}}$ ): mantenha o botão ▲2 pressionado por 3 segundos até o display azul piscar. Regule o valor desejado com ▲2 e ▼2 e aguarde 5 segundos para salvamento automático;
Visualizar a umidade de parada ( $H_{\text{stop}}$ ): dê um clique rápido no botão ▼2;
Programar a umidade de parada ( $H_{\text{stop}}$ ): mantenha o botão ▼2 pressionado por 3 segundos até o display azul piscar. Ajuste o patamar final através de ▲2 e ▼2 e aguarde 5 segundos até retornar à tela principal.

Modo temporizado

Diferentemente de termostatos com menu estendido de parâmetros P0–P4 (como o W1211 ou o W1088), o STC-3028 não possui temporizador cíclico interno nem parâmetro de retardo de partida (delay) embutido no firmware — o acionamento dos relés ocorre instantaneamente assim que a leitura cruza os limiares configurados.

Em aplicações práticas que envolvam compressores herméticos de refrigeração (onde partidas sucessivas em intervalo inferior a $3$ minutos podem causar bloqueio mecânico por pressão diferencial no tubo capilar), adote uma das duas soluções de engenharia abaixo:

Ampliação da janela de histerese ( $\Delta T$ ): ajuste uma diferença de pelo menos $2,0\,^\circ\text{C}$ a $4,0\,^\circ\text{C}$ entre $T_{\text{start}}$ e $T_{\text{stop}}$ e aloje a sonda em um poço térmico ou recipiente com inércia térmica moderada, garantindo que o tempo natural de troca de calor supere o tempo de equalização do gás refrigerante;
Relé temporizador externo (On-Delay): intercale um relé de tempo industrial na bobina da contatora do compressor ajustado para $180\,\text{s}$ , assegurando proteção absoluta mesmo após microquedas de energia da concessionária.

Ajuste fino e calibração

Quando o processo exigir rastreabilidade frente a um termo-higrômetro padrão calibrado, utilize o recurso de compensação linear (offset). A leitura corrigida exibida nos displays ( $L_{\text{final}}$ ) passa a obedecer à soma algébrica entre o valor bruto medido pela sonda ( $L_{\text{medido}}$ ) e o fator de correção ajustado ( $\delta$ ):

L_{\text{final}} = L_{\text{medido}} + \delta

Calibração de Temperatura ( $\delta_T$ ): com o aparelho em tela normal de leitura, pressione simultaneamente ▲1 e ▼1 por 3 segundos até o visor vermelho piscar exibindo 0.0 (ou o offset vigente). Use ▲1 ou ▼1 para somar ou subtrair entre $-10,0\,^\circ\text{C}$ e $+10,0\,^\circ\text{C}$ em passos de $0,1\,^\circ\text{C}$ e aguarde $5$ segundos para gravar;
Calibração de Umidade Relativa ( $\delta_H$ ): pressione simultaneamente ▲2 e ▼2 por 3 segundos até o visor azul piscar. Ajuste o desvio entre $-10,0\%\,\text{RH}$ e $+10,0\%\,\text{RH}$ utilizando ▲2 e ▼2, aguardando $5$ segundos para confirmação automática;
Reset de Fábrica: caso deseje apagar todas as calibrações e retornar aos limites originais de fábrica, mantenha pressionadas simultaneamente as duas teclas inferiores ▼1 e ▼2 por 3 segundos até que ambos os displays pisquem 888.

Exemplos de programação

Controle combinado para aquecimento e umidificação

Cenário de aplicação: Chocadeira avícola automatizada na fase de incubação, onde a temperatura interna deve ser mantida entre $37,5\,^\circ\text{C}$ e $37,8\,^\circ\text{C}$ (por meio de resistência de níquel-cromo no Relé 1) e a umidade relativa entre $55,0\%\,\text{RH}$ e $60,0\%\,\text{RH}$ (por meio de nebulizador ultrassônico no Relé 2).

Canal / Tecla	Parâmetro Configurado	Valor Ajustado	Lógica Resultante
▲1	Temperatura de Início ( $T_{\text{start}}$ )	$37,5\,^\circ\text{C}$	Liga a resistência quando o ar resfria a $37,5\,^\circ\text{C}$
▼1	Temperatura de Parada ( $T_{\text{stop}}$ )	$37,8\,^\circ\text{C}$	Desliga a resistência ao atingir $37,8\,^\circ\text{C}$ ( $\Delta T = 0,3\,^\circ\text{C}$ , Modo Aquecimento)
▲2	Umidade de Início ( $H_{\text{start}}$ )	$55,0\%\,\text{RH}$	Liga o umidificador quando a umidade cai a $55,0\%\,\text{RH}$
▼2	Umidade de Parada ( $H_{\text{stop}}$ )	$60,0\%\,\text{RH}$	Desliga o umidificador ao restabelecer $60,0\%\,\text{RH}$ ( $\Delta H = 5,0\%\,\text{RH}$ , Modo Umidificação)

Controle combinado para resfriamento e desumidificação

Cenário de aplicação: Câmara climatizada de sala de servidores ou estufa de conservação, onde um sistema de refrigeração/ventilação (Relé 1) deve ligar aos $26,0\,^\circ\text{C}$ e desligar aos $22,0\,^\circ\text{C}$ , enquanto um desumidificador industrial (Relé 2) deve entrar em operação quando a umidade atingir $65,0\%\,\text{RH}$ e desligar ao reduzir para $50,0\%\,\text{RH}$ .

Canal / Tecla	Parâmetro Configurado	Valor Ajustado	Lógica Resultante
▲1	Temperatura de Início ( $T_{\text{start}}$ )	$26,0\,^\circ\text{C}$	Aciona a refrigeração quando o recinto aquece até $26,0\,^\circ\text{C}$
▼1	Temperatura de Parada ( $T_{\text{stop}}$ )	$22,0\,^\circ\text{C}$	Desliga a refrigeração ao atingir $22,0\,^\circ\text{C}$ ( $\Delta T = 4,0\,^\circ\text{C}$ , Modo Resfriamento)
▲2	Umidade de Início ( $H_{\text{start}}$ )	$65,0\%\,\text{RH}$	Aciona o desumidificador/exaustor ao subir a $65,0\%\,\text{RH}$
▼2	Umidade de Parada ( $H_{\text{stop}}$ )	$50,0\%\,\text{RH}$	Desliga o desumidificador ao baixar para $50,0\%\,\text{RH}$ ( $\Delta H = 15,0\%\,\text{RH}$ , Modo Desumidificação)

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
LED `Out` acende e o relé estala, mas a carga elétrica não liga	Ausência de ponte de alimentação na entrada do contato seco (bornes 5 e 7).	Como os relés do STC-3028 são contatos secos isolados, conecte uma ponte da Fase ( $L$ ) aos bornes de entrada dos relés e ligue o Neutro ( $N$ ) diretamente às cargas.
A saída liga no sentido inverso ao desejado (ex.: resfria em vez de aquecer)	Relação invertida entre o valor de início (`▲`) e o valor de parada (`▼`).	Para aquecer ou umidificar, configure sempre `▲ < ▼`. Para resfriar ou desumidificar, configure obrigatoriamente `▲ > ▼`.
Relé bate (liga e desliga) repetidamente em poucos segundos	Histerese ( $\Delta T$ ou $\Delta H$ ) estreita demais ou sonda muito próxima ao atuador.	Aumente o intervalo entre os valores de `▲` e `▼` e afaste a cápsula da sonda do fluxo direto de ar quente ou névoa do umidificador.
Displays exibem a mensagem `LLL` ou `HHH`	Conector da sonda mal encaixado nos bornes traseiros, fio partido ou condensação líquida dentro da sonda.	Desenergize o aparelho, reaperte os parafusos do bloco `Sensor` e inspecione o cabo. Se a sonda molhou por condensação, deixe-a secar em ar seco à sombra por $24\,\text{h}$ .
Diferença constante entre a leitura do STC-3028 e um termo-higrômetro de referência	Gradiente térmico espacial no interior da câmara ou desvio natural de tolerância do sensor.	Posicione ambos os sensores exatamente no mesmo ponto por $15$ minutos e ajuste o offset segurando `▲1 + ▼1` (temperatura) ou `▲2 + ▼2` (umidade) por $3$ segundos.
Aparelho completamente apagado ao ligar o disjuntor	Falta de tensão CA nos bornes 1 e 2 ou alimentação incorreta em versão DC.	Meça com multímetro em escala VCA a presença de $110\,\text{V}$ ou $220\,\text{V}$ entre os bornes 1 e 2 e verifique o aperto mecânico dos terminais.
Contatos do relé colaram (carga permanece energizada mesmo com LED `Out` apagado)	Sobrecarga indutiva causada por ligação direta de motor ou compressor de alta corrente de partida.	Substitua a unidade danificada e instale obrigatoriamente uma chave contatora eletromagnética entre a saída do STC-3028 e o compressor/motor.

Projetos

Quando a aplicação exige ir além da automação local de painel — incorporando conectividade Wi-Fi, registro histórico em banco de dados em nuvem e supervisão remota via navegador —, confira o projeto completo de engenharia aberta desenvolvido pela equipe da RoboBuilders:

Termostato Digital com ESP32, Supabase e Cloudflare

Nesse projeto prático passo a passo, você encontra o firmware completo para microcontrolador ESP32, modelagem de banco de dados em tempo real no Supabase, interface web responsiva publicada na Cloudflare Pages e estágio de acionamento de potência por relé para monitoramento térmico de qualquer lugar.

Conclusão

Este manual técnico apresentou de forma detalhada a arquitetura e a operação do Controlador de Temperatura e Umidade Termostato Duplo STC-3028 (RB1032):

Operação autônoma de duplo canal: monitoramento simultâneo de temperatura ( $-50\,^\circ\text{C}$ a $+110\,^\circ\text{C}$ ) e umidade relativa ( $0\%$ a $100\%\,\text{RH}$ ) em gabinete compacto de painel ( $71 \times 29\,\text{mm}$ ) com memória EEPROM não volátil;
Chaveamento versátil por contatos secos: dois relés isolados de até $10\,\text{A} / 240\,\text{VCA}$ (carga resistiva), aptos a comandar cargas em corrente alternada ( $110/220\,\text{VCA}$ ) ou contínua ( $12/24\,\text{VCC}$ ) e bobinas de chaves contatoras para cargas indutivas pesadas;
Programação direta e intuitiva: comutação automática entre aquecimento/resfriamento e umidificação/desumidificação definida pela relação matemática entre as teclas de início (▲) e parada (▼);
Aferição metrológica em campo: suporte nativo a ajuste fino de offset ( $\pm 10,0\,^\circ\text{C}$ e $\pm 10,0\%\,\text{RH}$ ) e restauração rápida aos padrões de fábrica.

Seguindo rigorosamente o diagrama de pontes para contatos secos, a segregação física do cabo da sonda e o dimensionamento adequado de proteção elétrica descritos neste guia, o STC-3028 garante controle climático estável, seguro e durável em aplicações agrícolas, laboratoriais, comerciais e residenciais.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Controlador de Temperatura e Umidade Termostato Duplo STC-3028: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
