Medidor de Componentes LCR-T4: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Medidor de Componentes LCR-T4. Se desejar adquirir este produto, clique aqui.

O LCR-T4 é um instrumento eletrônico de bancada portátil e multifuncional de alta precisão, acionado por microcontrolador ATmega328P. Ele foi projetado para identificar, mapear e analisar automaticamente uma ampla variedade de componentes eletrônicos passivos e semicondutores discretos. Equipado com um display gráfico LCD monocromático de 128 × 64 pixels com retroiluminação verde/amarela de excelente contraste, o equipamento exibe instantaneamente o diagrama esquemático com a pinagem e as grandezas elétricas fundamentais do componente inserido em aproximadamente 2 segundos.

Alimentado por uma bateria convencional de 9V DC conectada via clipe polarizado, o testador opera com consumo de corrente em repouso (standby) praticamente nulo (apenas 0,02 µA), garantindo prolongada vida útil da bateria. O aparelho conta com soquete ZIF de 14 contatos com alavanca de trava mecânica de pressão nula, pads dedicados para teste direto de componentes de montagem em superfície (SMD) e botão multifuncional de acionamento rápido. É uma ferramenta indispensável para bancadas de manutenção eletrônica, conferência de lotes e prototipagem em projetos de robótica e automação.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	LCR-T4 Multifunction Transistor Tester / ESR Meter
Microcontrolador principal	ATmega328P SMD
Display	LCD gráfico monocromático de 128 × 64 pixels com iluminação de fundo verde/amarela
SKU RoboBuilders	RB0333
Tensão de alimentação	Bateria 9V DC (tipo 6F22 / alcalina — não inclusa)
Corrente em repouso (standby)	0,02 µA (consumo em repouso ultra baixo)
Corrente nominal de operação	~25 mA
Faixa de medição de resistência	0,1 Ω a 50 MΩ (resolução de 0,1 Ω)
Faixa de medição de capacitância	25 pF a 100.000 µF (100 mF, resolução de 1 pF)
Faixa de medição de indutância	0,01 mH a 20 H (resolução de 0,01 mH)
Aferição de capacitores	Medição de capacitância real, resistência série equivalente (ESR) e perda dielétrica ( $V_{loss}$ )
Semicondutores suportados	Transistores BJT (NPN e PNP), MOSFETs (canal N e canal P), JFETs, IGBTs, Diodos, LEDs, Tiristores (SCR) e TRIACs
Soquete de conexão	Soquete ZIF de 14 pinos com trava mecânica por alavanca
Área auxiliar de contato	Trilhas/pads para teste direto de componentes SMD (Canais 1, 2 e 3)
Velocidade de teste típica	~2 segundos (capacitores de altíssimo valor eletrolítico podem demandar até 1 minuto)
Desligamento automático	Temporizador integrado para economia de bateria após ociosidade
Dimensões da placa	72 × 62,5 mm (aprox. 7,2 × 6,3 cm)
Peso líquido aproximado	48 g (sem a bateria de 9V)

Características elétricas e operacionais

Detecção e Mapeamento Automático de Pinagem: Identifica transistores bipolares (NPN e PNP), transistores de efeito de campo MOSFET (canais N e P, modo enriquecimento e depleção), JFETs, tiristores (SCR), triacs, diodos comuns e retificadores, diodos em oposição e LEDs.
Aferição Completa de Parâmetros Dinâmicos: Calcula o fator de amplificação de ganho de corrente ( $h_{FE}$ ou $\beta$ ) e a tensão direta de condução base-emissor ( $U_{be}$ ) de transistores bipolares, além de identificar transistores Darlington e diodos de proteção antiparalelo internos.
Avaliação de Transistores MOSFET: Determina a tensão de limiar de abertura de porta (Gate Threshold Voltage $V_t$ ou $V_{th}$ ) e a capacitância de entrada do gate ( $C_g$ ), além de detectar a orientação do diodo reverso intrínseco de amortecimento entre dreno e source.
Diagnóstico de Capacitores com ESR e Vloss: Avalia a capacitância nominal, a Resistência Série Equivalente ( $ESR$ ) e a perda de tensão percentual ( $V_{loss}$ ). Essa característica é essencial para localizar capacitores eletrolíticos desgastados ou com secagem de eletrólito interno em fontes chaveadas.
Gerenciamento Inteligente de Bateria: Sistema de monitoramento do nível de tensão da pilha/bateria com desligamento programado e aviso visual na tela em caso de carga fraca.

Descrição do produto

O que é o Medidor de Componentes LCR-T4?

O Medidor de Componentes LCR-T4 é um instrumento microprocessado de diagnóstico para bancadas eletrônicas, construído sobre placa de circuito impresso compacta e acionado pelo chip ATmega328P. Ele atua como um multímetro inteligente e automatizado, capaz de decodificar a natureza física e os limites de operação de peças ativas e passivas.

Ao conectar qualquer componente de dois ou três terminais ao soquete ZIF, o sistema aplica sinais de teste calibrados, identifica quais são os canais conectados e desenha na tela LCD o símbolo esquemático exato do componente, juntamente com a numeração correspondente de seus pinos e todos os valores calculados.

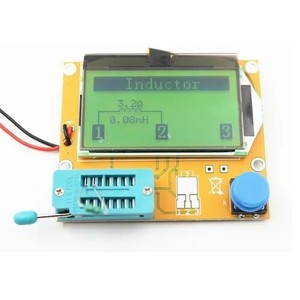

Visão frontal do Medidor de Componentes Eletrônicos LCR-T4

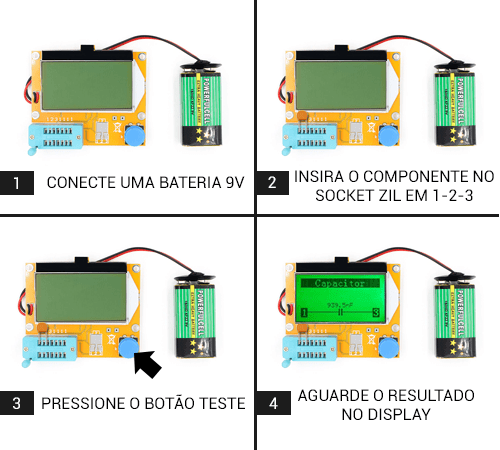

Passo a passo com identificação das ranhuras numeradas do soquete ZIF

Para que serve?

Identificação instantânea de pinagem: Mapeia os terminais de transistores bipolares (B, C, E), MOSFETs (G, D, S), diodos (A, K) e tiristores em menos de 2 segundos.
Aferição e separação de componentes passivos: Mede com precisão resistores, potenciômetros, indutores e capacitores para montagem de circuitos casados ou triagem de estoque.
Diagnóstico de componentes danificados: Revela peças abertas, pinos em curto-circuito e capacitores eletrolíticos com resistência série ( $ESR$ ) elevada ou fuga dielétrica excessiva.

Por que devo usar?

Agilidade comprovada na bancada: Elimina a consulta exaustiva a folhas de dados (datasheets) de componentes desconhecidos ou com códigos serigrafados apagados.
Detecção de capacitores estragados com ESR: Permite diagnosticar capacitores com defeito invisível que ainda apresentam o valor de capacitância nominal mas causam ruído ou aquecimento em fontes chaveadas.
Operação intuitiva com tecla única: Basta acoplar a bateria de 9V, travar a peça no soquete e pressionar o botão TEST para obter a análise completa na tela.

Quando devo usar?

Recomendado: Em manutenções preventivas e corretivas de placas de circuito impresso, montagem de projetos robóticos com Arduino, ESP32 ou Raspberry Pi, organização de caixas organizadoras de componentes misturados e laboratórios escolares de eletrônica.
Não recomendado: Em peças conectadas a placas energizadas ou em circuitos sob tensão. Nunca utilize em capacitores carregados antes de efetuar a descarga manual completa de suas placas.

Pinout e diagrama de entradas/saídas

O painel do LCR-T4 concentra um soquete ZIF (Zero Insertion Force) de 14 ranhuras com trava mecânica lateral, pads SMD auxiliares soldados diretamente na placa, uma chave de acionamento do tipo push-button amarela e o clipe com fiação para bateria de 9V.

Detalhamento das posições 1, 2 e 3 do soquete ZIF no LCR-T4

Placa de circuito impresso do medidor LCR-T4 com display e clipe 9V

Terminal / Conector	Tipo	Função	Observação
Ranhuras 1 (Linhas superior e inferior)	Entrada de Teste	Canal de Medição 1	Todos os orifícios marcados com `1` estão interligados internamente
Ranhuras 2 (Linhas superior e inferior)	Entrada de Teste	Canal de Medição 2	Todos os orifícios marcados com `2` estão interligados internamente
Ranhuras 3 (Linhas superior e inferior)	Entrada de Teste	Canal de Medição 3	Todos os orifícios marcados com `3` estão interligados internamente
Pads SMD (1, 2, 3)	Trilhas Metálicas	Contato para Componentes SMD	Conectados em paralelo direto com os canais 1, 2 e 3 do soquete ZIF
Tecla TEST	Botão Push-Button	Ligar / Disparar Medição	Toque rápido: inicializa o testador e processa o componente conectado
Clipe de Bateria 9V	Conector Polarizado	Alimentação Principal	Fio vermelho (+9V DC) e fio preto (GND / 0V)
Display LCD 128×64	Interface Gráfica	Exibição de Dados	Mostra esquema gráfico, parâmetros calculados e status da bateria

Como fazer a ligação

Requisitos de instalação e alimentação

Alimentação com Bateria 9V DC: Conecte uma bateria nova de 9V (formato 6F22, alcalina preferencialmente) ao clipe embutido na placa. A bateria de 9V fornece a tensão estável exigida pelos circuitos internos de polarização do ATmega328P.
Manuseio da Trava do Soquete ZIF: Mantenha a alavanca metálica lateral levantada na posição vertical para acomodar os terminais do componente nas fendas numeradas. Em seguida, baixe a alavanca até a posição horizontal para travar mecanicamente os pinos com contato elétrico perfeito.
Uso de Cabos e Garras Jacaré Auxiliares: Para testar componentes com fios longos ou peças de formatos especiais, insira garras jacaré rígidas nas ranhuras 1, 2 e 3 e conecte os mordentes aos terminais do componente.

Diagrama de ligação elétrica

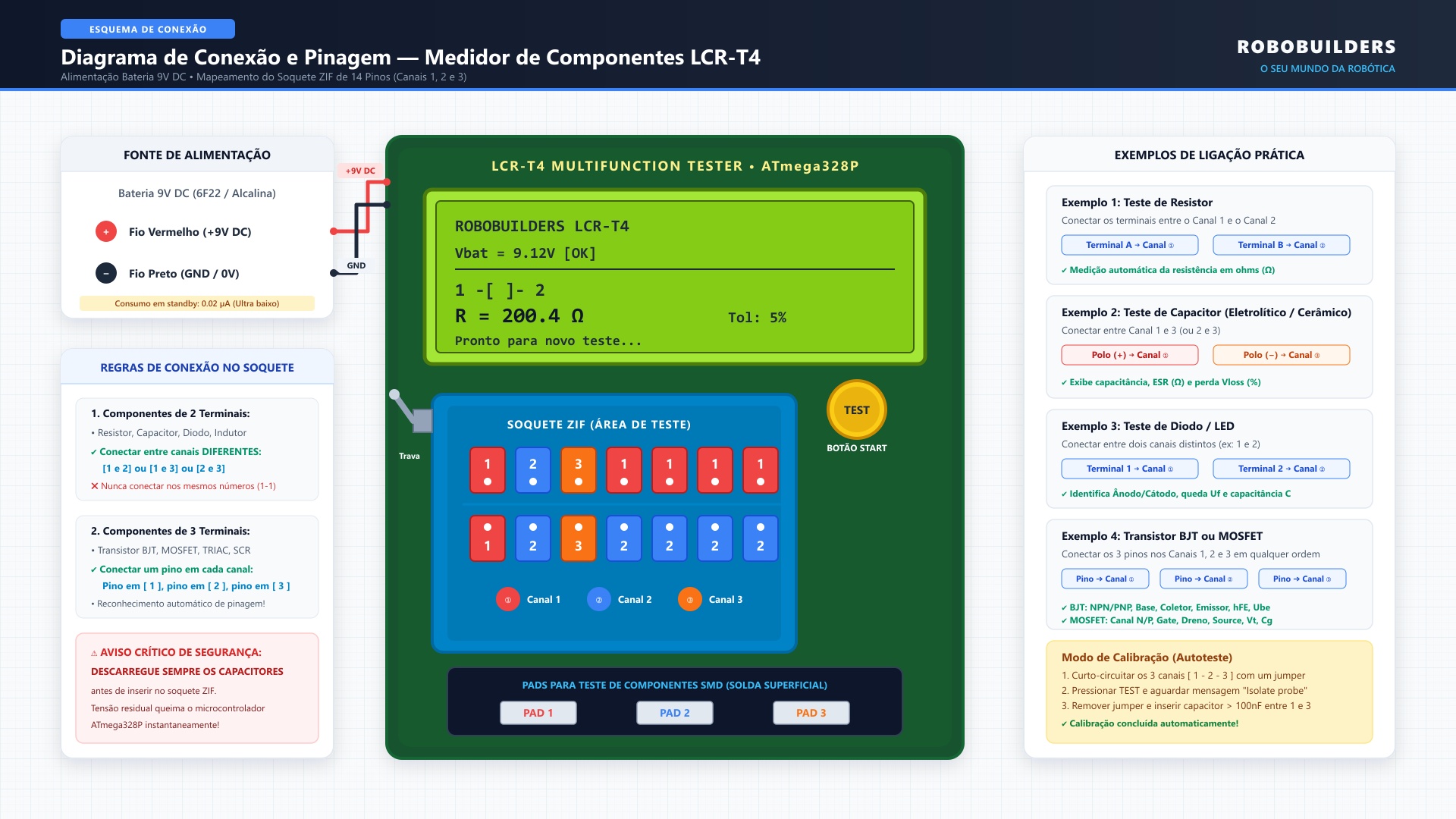

Diagrama de ligação elétrica do LCR-T4

A lógica de conexão aos contatos do soquete ZIF do LCR-T4 é simples e baseia-se exclusivamente no número do canal:

Componentes de 2 terminais (como resistores, potenciômetros, capacitores, indutores e diodos): conecte os dois terminais obrigatoriamente entre dois números distintos (por exemplo: entre 1 e 2, ou entre 1 e 3, ou entre 2 e 3). Conectar os dois pinos em posições com o mesmo número (como 1 e 1) acarretará erro de leitura.
Componentes de 3 terminais (como transistores bipolares BJT, MOSFETs, reguladores, tiristores e triacs): conecte um terminal em cada canal numerado: 1, 2 e 3. A ordem física em que os terminais são encaixados é livre; o testador identifica automaticamente se o terminal corresponde à base, coletor, emissor, gate, dreno ou source.
Componentes de montagem superficial (SMD): Pressione o componente SMD firmemente contra as ilhas condutoras rotuladas com 1, 2 e 3 na parte inferior da placa durante o ciclo de teste.

Tabela de conexões dos terminais

Componente a Testar	Quantidade de Pinos	Terminais no LCR-T4	Observação de Conexão
Resistor / Potenciômetro / LDR	2 ou 3	Pinos `1` e `2` (ou `1`, `2` e `3`)	Sem polaridade para resistores de 2 pinos
Capacitor (Eletrolítico, Poliéster, Cerâmico)	2	Pinos `1` e `2` (ou `1` e `3`)	Obrigatório: Descarregar 100% antes do teste
Indutor / Bobina de Choque	2	Pinos `1` e `2` (ou `1` e `3`)	Mede indutância (mH/H) e resistência da bobina (Ω)
Diodo Retificador / LED / Schottky	2	Pinos `1` e `2` (ou `1` e `3`)	Posição livre; o visor traça Ânodo e Cátodo
Transistor Bipolar BJT (NPN ou PNP)	3	Pinos `1`, `2` e `3`	Posição livre; indica Base, Coletor, Emissor, $h_{FE}$ e $U_{be}$
Transistor MOSFET (Canal N ou P)	3	Pinos `1`, `2` e `3`	Posição livre; indica Gate, Dreno, Source, $V_t$ e $C_g$
Tiristor (SCR) / TRIAC	3	Pinos `1`, `2` e `3`	Reconhece Gate (G), Ânodo (A) e Cátodo (K) ou terminais principais
Componentes SMD (Resistores/Capacitores/Transistores)	2 ou 3	Pads SMD `1`, `2` e `3`	Encostar os contatos metálicos alinhados aos pads

Cuidados e observações de segurança

⛔ Perigo — Capacitores Carregados: NUNCA conecte capacitores carregados ao soquete de teste do LCR-T4! A descarga de energia remanescente entrará diretamente nas portas de entrada do microcontrolador ATmega328P, destruindo a placa permanentemente. Sempre descarregue o capacitor completamente com um resistor de valor apropriado antes de posicioná-lo no soquete ZIF.

⚠️ Atenção — Alimentação e Polaridade: Conecte o clipe de 9V sempre com a polaridade correta e evite utilizar fontes de bancada mal filtradas que possam induzir ruídos na etapa sensível de conversão analógico-digital.

💡 Dica — Fixação Segura no Soquete ZIF: Para assegurar leituras precisas de resistências baixas ou indutâncias sutis, certifique-se de que a alavanca do soquete esteja totalmente abaixada, garantindo pressão mecânica uniforme sobre os pinos.

Como usar

Guia de operação passo a passo

Alimentação: Conecte a bateria de 9V ao conector polarizado da placa do testador.
Inserção do Componente: Levante a alavanca do soquete ZIF azul, encaixe os terminais do componente nas ranhuras numeradas correspondentes (respeitando a regra de números distintos) e baixe a alavanca para prender firmemente.
Verificação Prévia: Certifique-se de que nenhum terminal esteja em curto-circuito acidental e de que capacitores tenham sido devidamente descarregados.
Disparo do Teste: Pressione uma única vez o botão amarelo TEST.
Leitura dos Resultados: O display LCD acenderá a retroiluminação e exibirá uma tela inicial com a tensão da bateria ( $V_{bat}$ ), seguida da identificação do componente em cerca de 2 segundos.
Desligamento: O dispositivo desliga automaticamente após alguns segundos de exibição estática dos resultados para conservar a carga da bateria.

Modos de operação e ajustes

Procedimento de Calibração (Autoteste) do LCR-T4

O Medidor de Componentes LCR-T4 sai calibrado de fábrica. Contudo, ao longo do tempo ou após trocas de cabos e ponteiras de prova, é altamente recomendado realizar a autocalibração para zerar a resistência interna dos contatos e compensar derivas de capacitância.

Para assistir à demonstração em vídeo do procedimento de calibração, acesse o canal oficial da RoboBuilders: Tutorial em Vídeo do LCR-T4 no YouTube.

Diagrama esquemático dos contatos para calibração do LCR-T4

Soquete ZIF e tecla TEST utilizados na rotina de calibração

Guia Escrito de Calibração

Deixe previamente reservados um jumper metálico em U (ou pedaço de fio de cobre rígido) e um capacitor não polarizado (cerâmico ou filme de poliéster) com capacitância superior a 100 nF (por exemplo: 100 nF / código 104, ou 220 nF / código 224).

Curto-circuito dos Três Canais: Insira as pontas do jumper conectando simultaneamente os canais 1, 2 e 3 do soquete ZIF e trave a alavanca.
Iniciar o Autoteste: Pressione o botão amarelo TEST. O display inicializará a rotina de autoteste e exibirá a mensagem: "Pls prepare a capacitor, capacitance > 100nF"
Isolar as Pontas de Prova (Isolate probe): Aguarde até que surja na tela a instrução: "Pls, isolate the probe" Nesse instante, levante a alavanca do soquete e remova o jumper, deixando os canais 1, 2 e 3 totalmente abertos e sem contato.
Inserir o Capacitor de Calibração: Em seguida, o testador solicitará na tela: "Insert a capacitor 1-3, capacitance > 100nF" Insira o capacitor não polarizado (previamente descarregado) entre as ranhuras 1 e 3 do soquete ZIF e baixe a alavanca para travar.
Gravação e Conclusão: O medidor executará as medições finais de referência por alguns segundos, gravará os novos fatores de calibração na memória interna não volátil (EEPROM) do microcontrolador e finalizará o processo com sucesso.

Exemplos práticos de uso

Confira a seguir exemplos reais de leitura exibidos pelo display LCD do medidor LCR-T4 para diferentes componentes:

1. Mensagem de Erro ou Componente Ausente/Danificado

Caso o teste seja acionado sem nenhum componente no soquete, se os terminais apresentarem mau contato, ou se a peça estiver completamente aberta ou com defeito irrecuperável, o display exibirá a mensagem informando ausência de peça reconhecível:

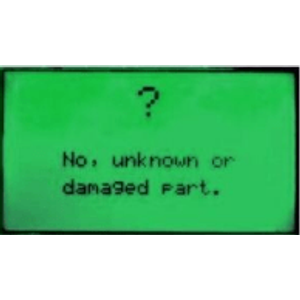

Display LCR-T4 ao apresentar erro: No, unknown, or damaged part

Visão geral da placa LCR-T4 pronta para novo teste

💡 Dica: Quando essa mensagem surgir com um componente conectado, limpe os terminais da peça com lixa fina ou álcool isopropílico e reconfirme se os pinos foram encaixados em canais distintos.

2. Teste de Resistores

Ao conectar um resistor entre os canais 1 e 2, o display desenha o símbolo esquemático retangular de resistor entre os pinos 1 e 2, acompanhado do valor medido em ohms ( $\Omega$ ) ou quilo-ohms ( $k\Omega$ ).

No exemplo abaixo, foi avaliado um resistor de 200 $\Omega$ com tolerância nominal de 5%:

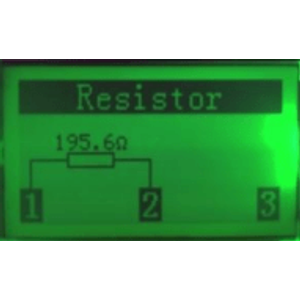

Display LCR-T4 ao medir resistor de 200 ohms

Orientação dos terminais no soquete de teste ZIF

3. Teste de Diodos e LEDs

Ao testar um diodo semicondutor convencional (como 1N4007 ou 1N4148) ou um LED entre os contatos 1 e 2, o visor apresenta o símbolo esquemático com a orientação exata do Ânodo e do Cátodo, indicando a queda de tensão direta ( $U_f$ ) e a capacitância de junção ( $C$ ):

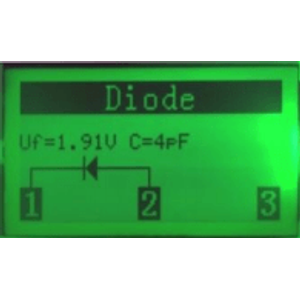

Display LCR-T4 ao medir diodo retificador com indicação de anodo e catodo

Testador LCR-T4 efetuando a leitura de semicondutores

4. Teste de Capacitores e Medição de ESR

Ao testar um capacitor eletrolítico de 1000 µF (1 mF) entre os canais 2 e 3, o medidor apresenta o valor da capacitância calculada ( $982{,}5\,\mu\text{F}$ ), a Resistência Série Equivalente ( $\text{ESR} = 0{,}18\,\Omega$ ) e a perda percentual de tensão ( $V_{loss} = 1{,}2\%$ ):

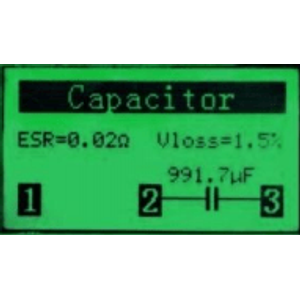

Display LCR-T4 ao medir capacitor com leitura de capacitância, ESR e Vloss

Posicionamento de pinos do capacitor nos canais do soquete ZIF

⚠️ Atenção: Em capacitores eletrolíticos de fontes de alimentação, valores de ESR superiores a alguns poucos ohms indicam que o eletrólito secou e que o componente deve ser substituído, mesmo que o multímetro tradicional reporte a capacitância nominal correta.

5. Teste de Transistores MOSFET

Ao conectar um transistor de efeito de campo MOSFET nas posições 1, 2 e 3, o testador identifica a estrutura do transistor (como canal P ou canal N, enriquecimento ou depleção), mapeia os pinos correspondentes a Dreno (D), Gate (G) e Source (S), e calcula a capacitância de porta ( $C$ ) e a tensão de limiar ( $V_t$ ):

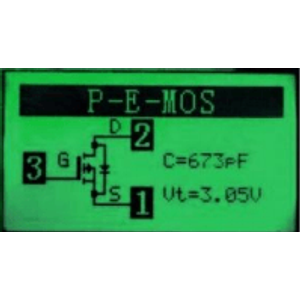

Display LCR-T4 ao medir transistor MOSFET canal P com indicação de Dreno, Gate e Source

Medidor LCR-T4 operando com semicondutores ativos de três terminais

6. Teste de Tiristores e TRIACs

Ao inserir um TRIAC ou tiristor SCR nos terminais 1, 2 e 3, o instrumento mapeia automaticamente a pinagem dos eletrodos principais e do Gate (G), assegurando que o componente responde aos pulsos de disparo da porta:

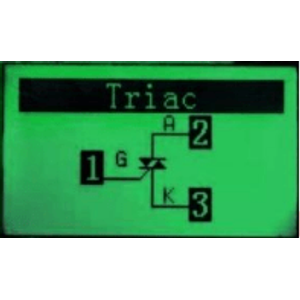

Display LCR-T4 ao medir componente TRIAC com mapeamento de pinagem

Esquema de inserção de semicondutores de três pinos no LCR-T4

Resolução de Problemas Frequentes (FAQ)

Sintoma	Causa Provável	Solução Recomendada
Mensagem “No, unknown, or damaged part”	Mau contato nos terminais ou terminais inseridos no mesmo canal.	Reabra a alavanca ZIF, lixe suavemente os terminais oxidados do componente e garanta que estejam em canais distintos (ex: 1 e 2, ou 1, 2 e 3).
O aparelho desliga ou não liga ao pressionar TEST	Bateria de 9V descarregada ou com tensão abaixo do limiar operacional.	Meça a bateria de 9V com um multímetro ou substitua por uma bateria alcalina de 9V nova.
Leituras instáveis de capacitores ou indutores	Equipamento descalibrado ou pontas de prova com resistência parasita.	Realize o procedimento de calibração por autoteste (Isolate probe) com um jumper e capacitor de calibração $> 100\text{ nF}$ .
Display com caracteres fracos ou apagados	Tensão de alimentação insuficiente.	Substitua a bateria de 9V; baterias gastas com menos de 7V impedem a correta polarização do display LCD.

Conclusão

Este manual abordou de forma completa o Medidor de Componentes LCR-T4, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: capacidade abrangente de teste para transistores, MOSFETs, diodos, TRIACs, resistores de até 50 MΩ, indutores até 20 H e capacitores de até 100 mF com cálculo de ESR e perda $V_{loss}$ , alimentado por bateria 9V DC com consumo ultra reduzido em repouso;
Descrição e pinout: arquitetura microcontrolada ATmega328P, display gráfico LCD de 128 × 64 pixels retroiluminado, soquete ZIF de 14 contatos com trava mecânica e pads auxiliares para componentes SMD de solda superficial;
Como fazer a ligação: regras práticas de conexão baseadas em números de canais distintos (1, 2 e 3), diagrama didático esquemático de conexão e alerta mandatório de segurança para descarga prévia de capacitores;
Como usar: passo a passo detalhado de operação com acionamento por botão único, procedimento prático de calibração periódica (Isolate probe! com capacitor $> 100\text{ nF}$ ) e galeria de leituras reais para cada família de componentes semicondutores e passivos.

Com excelente relação custo-benefício, operação ágil e leitura visual didática na tela LCD, o Medidor LCR-T4 é uma ferramenta indispensável para estudantes, hobbistas, makers e profissionais de eletrônica e robótica.
