Controlador de Chocadeira ZFX-W9002: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o controlador de temperatura e umidade para chocadeira ZFX-W9002. Se desejar adquirir este controlador, clique aqui.

Descrição geral do produto

O que é o Controlador ZFX-W9002?

O ZFX-W9002 é um controlador digital microcontrolado inteligente para incubadoras e chocadeiras de ovos, projetado para executar o gerenciamento integral do microclima e dos ciclos mecânicos de incubação de forma 100% autônoma. O dispositivo opera sem necessidade de computadores, placas de desenvolvimento externas (como Arduino, ESP32 ou Raspberry Pi) ou softwares adicionais de programação.

Dotado de um painel frontal com quatro visores LED luminosos individuais (contador de tempo para viragem, temperatura atual, dias de incubação decorridos e umidade relativa), o aparelho acompanha sonda integrada com sensores de temperatura e umidade relativa de alta precisão. O controlador gerencia saídas em corrente alternada (110/220VCA) para o elemento de aquecimento e o motor de viragem, além de saídas dedicadas em 12VCC para ventoinha de recirculação e módulo umidificador. Todas as configurações ficam salvas em memória não volátil, garantindo a retenção dos parâmetros mesmo em casos de interrupção de energia elétrica.

Para que serve?

• Automação integral de chocadeiras e incubadoras — controle simultâneo de temperatura, umidade, ventilação e viragem periódica de ovos;
• Incubação de múltiplas espécies de aves — suporte a programas otimizados de temperatura e dias de incubação para ovos de galinha, pato, ganso, pomba e pássaros ornamentais;
• Ovoscopia direta no painel — lâmpada LED integrada no painel para inspeção visual do desenvolvimento do embrião sem necessidade de equipamentos adicionais.

Por que devo usar?

• Solução tudo-em-um integrada — substitui termostatos, temporizadores e higrostatos avulsos em um único equipamento compacto, reduzindo o volume de fiação interna da chocadeira;
• Modos automáticos de fábrica — permite iniciar a incubação instantaneamente selecionando a ave desejada, sem exigir cálculos manuais de histerese e contagem de dias;
• Flexibilidade de tensões de acionamento — compatível com rede elétrica 110/220VCA e com saídas auxiliares chaveadas em 12VCC para acessórios de ventilação e nebulização.

Quando devo usar?

O controlador ZFX-W9002 é indicado quando:

• É necessária a automação completa de uma incubadora ou chocadeira artesanal/comercial com controle térmico, higrométrico e motor de viragem;
• Deseja-se praticidade com perfis automáticos para aves comuns e visor quádruplo com leitura simultânea de todas as variáveis;
• O sistema utiliza atuadores de ventoinha e umidificador em 12VCC e resistência/motor em 110/220VCA.

Não é a melhor escolha quando:

• É exigido registro de dados em nuvem via Wi-Fi/MQTT ou telemetria em tempo real por aplicativo móvel;
• A carga de aquecimento resistivo ultrapassa a corrente nominal suportada pelo relé interno sem uso de contatora auxiliar;
• O projeto destina-se a aplicações puramente industriais com modulação PID de precisão milimétrica.

Como funciona o controle de temperatura, umidade e viragem

O ZFX-W9002 monitora continuamente as variáveis do ambiente por meio de sua sonda dupla de temperatura e umidade:

• Controle térmico (Aquecimento e Alarme): o controlador compara a leitura de temperatura com o limite configurado (parâmetro $P3$ de início de aquecimento e $P2$ de parada). Quando a temperatura interna cai abaixo de $P3$, o relé do aquecedor é ativado. Ao atingir a temperatura programada $P2$, o aquecedor é desligado. Caso a temperatura suba além de $P1$ ou caia abaixo de $P4$, o alarme sonoro emite um aviso;
• Controle higrométrico (Umidificação): o sensor de umidade envia a leitura de %RH ao microcontrolador. Ao atingir o limiar mínimo de umidade configurado ($H3$), a saída 12VCC do umidificador é ligada; ao atingir o limite superior ($H2$), a umidificação é interrompida;
• Controle de viragem de ovos: o temporizador interno faz a contagem regressiva exibida no visor superior esquerdo. Ao zerar o intervalo ($F1$, padrão de 90 a 120 minutos), o motor de viragem é acionado durante o tempo pré-determinado ($F2$, padrão de 15 a 180 segundos), movimentando a grade de rolagem dos ovos suavemente;
• Contador de dias de incubação: o display exibe os dias corridos desde o início do ciclo, auxiliando o criador a identificar a data ideal para interromper a viragem antes da eclosão.

Especificações técnicas

Principais especificações

Parâmetro	Especificação / Valor
Modelo	ZFX-W9002
Código SKU	RB1888
Tensão de alimentação	110/220VCA (bivolt automático, 50/60 Hz)
Saída para aquecedor	110/220VCA (mesma tensão da rede de alimentação)
Saída para motor de viragem	110/220VCA (mesma tensão da rede de alimentação)
Saída para ventoinha	12VCC
Saída para umidificador	12VCC
Faixa de medição de temperatura	0°C a 90°C
Faixa de medição de umidade relativa	0% a 99% RH
Precisão de controle térmico	0,1°C
Precisão de medição de umidade	±3% RH
Comprimento do cabo do sensor	Aproximadamente 24 cm
Displays digitais	4 displays LED digitais vermelhos
Função ovoscópio	LED de alta luminosidade no painel frontal
Material do gabinete	Plástico ABS de alta resistência
Dimensões do corpo	70 mm × 135 mm × 30 mm
Dimensões do painel frontal	88 mm × 150 mm × 28 mm

Interface do controlador e elementos do painel

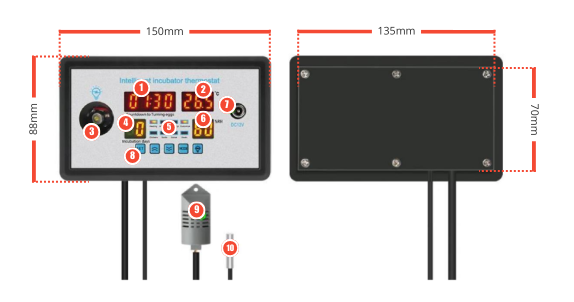

O painel frontal do ZFX-W9002 centraliza todas as informações essenciais de monitoramento e os controles de navegação:

1. Contagem regressiva para rotação dos ovos: exibe o tempo restante até o próximo acionamento do motor de viragem;
2. Temperatura medida: indica a temperatura interna em tempo real (°C);
3. Lâmpada do ovoscópio: LED de alta intensidade para visualização do embrião no interior do ovo;
4. Dias de incubação: contador progressivo de dias decorridos de incubação;
5. LEDs de operação e espécies: sinalizam o modo de ave selecionado (Galinha, Pato, Ganso, Pomba ou Customizado);
6. Porcentagem de umidade: exibe a umidade relativa do ar em tempo real (%RH);
7. Conectores 12V: saídas para alimentação da ventoinha e do módulo umidificador;
8. Botões de controle: teclas MODE, SET, △ (Up / Viragem manual) e ▽ (Down / Silenciar alarme);
9. Sensor de umidade: elemento sensor de alta sensibilidade;
10. Sensor de temperatura: sonda térmica dedicada de rápida resposta.

Parâmetros de configuração

O controlador ZFX-W9002 conta com uma tabela abrangente de parâmetros para ajustes avançados de temperatura, umidade e tempos mecânicos:

Código	Descrição da Função	Faixa de Ajuste	Valor Padrão de Fábrica
P1	Alarme de superaquecimento (temperatura alta)	0,0°C ~ 99,9°C	38,6°C
P2	Temperatura de desligamento do aquecedor (limite superior)	0,0°C ~ 99,9°C	37,8°C
P3	Temperatura de acionamento do aquecedor (limite inferior)	0,0°C ~ 99,9°C	37,5°C
P4	Alarme de baixa temperatura (subtemperatura)	0,0°C ~ 99,9°C	37,0°C
H1	Alarme de umidade excessiva	0% ~ 99% RH	80% RH
H2	Umidade de corte do umidificador (limite superior)	0% ~ 99% RH	65% RH
H3	Umidade de acionamento do umidificador (limite inferior)	0% ~ 99% RH	60% RH
H4	Alarme de baixa umidade	0% ~ 99% RH	40% RH
F1	Intervalo de tempo entre as viragens dos ovos	0 ~ 999 minutos	90 minutos
F2	Tempo de duração do acionamento do motor de viragem	0 ~ 999 segundos	15 segundos
F3 / CA	Calibração / Correção do sensor de temperatura	±9,9°C	0,0°C
F4 / CH	Calibração / Correção do sensor de umidade	±9,9% RH	0,0% RH
F5	Consulta / Zeramento do contador de viragens	0 ~ 999 vezes	—

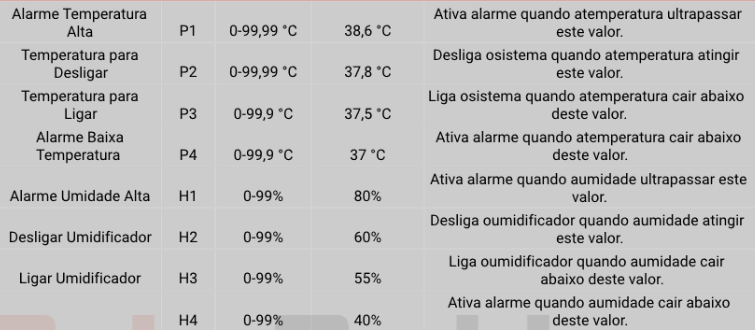

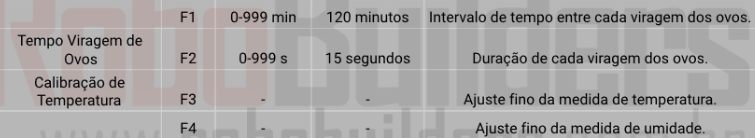

Abaixo estão os registros visuais das tabelas de parâmetros do manual do fabricante:

Método de ligação

Requisitos de instalação

Para instalar e configurar o termostato ZFX-W9002 é fundamental observar que ele possui duas categorias distintas de tensão de saída:

• Saídas em Corrente Alternada (110/220VCA): as saídas do aquecedor e do motor de viragem fornecem a mesma tensão de entrada da rede elétrica onde o aparelho foi ligado (110V ou 220V);
• Saídas em Corrente Contínua (12VCC): as saídas destinadas à ventoinha de circulação e ao módulo umidificador operam em 12VCC através dos conectores dedicados.

Diagrama de ligação

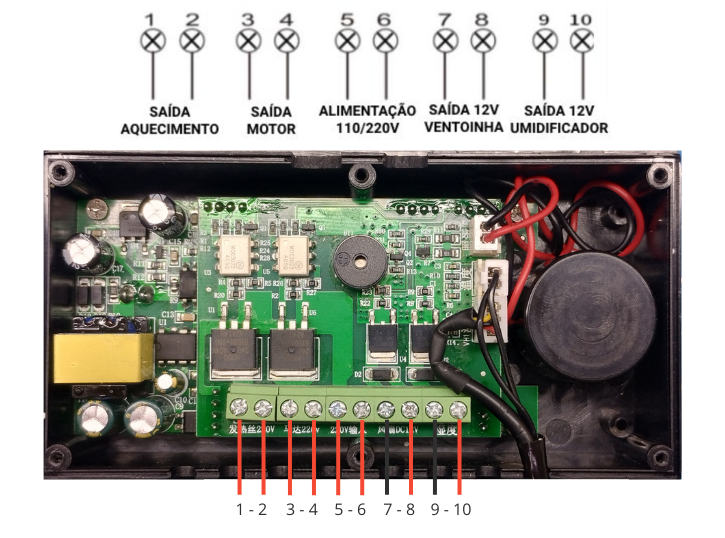

O esquema a seguir demonstra a conexão dos atuadores e cabos de alimentação no ZFX-W9002:

Conexão de sensores, atuadores e cargas

Terminal / Conexão	Tipo de Tensão	Descrição e Função
Entrada AC (L / N)	110VCA ou 220VCA	Alimentação principal da rede elétrica (50/60 Hz)
Saída Aquecedor (Heater)	110VCA ou 220VCA	Conexão para a resistência elétrica ou lâmpada de aquecimento
Saída Motor (Motor Turn)	110VCA ou 220VCA	Conexão para o motor de viragem e rolamento de ovos
Saída Ventoinha (Fan)	12VCC	Conexão para cooler ou ventilador de circulação/refrigeração de ar
Saída Umidificador (Humidifier)	12VCC	Conexão para gerador de névoa / nebulizador ultrassônico 12V
Conector do Sensor	Sinal analógico/digital	Conector multipino para a sonda dupla de temperatura e umidade

Observações de segurança elétrica

⚠️ Atenção: certifique-se de que a tensão dos seus componentes AC (resistência de aquecimento e motor de viragem) seja rigorosamente compatível com a tensão da rede elétrica de alimentação (110V ou 220V), pois o controlador repassa a tensão de entrada para essas saídas.

⛔ Perigo: nunca execute conexões elétricas, manuseio de fiações ou manutenção nos bornes com o aparelho energizado. Desligue o disjuntor da rede antes de qualquer intervenção.

💡 Dica: posicione a sonda do sensor em uma área intermediária da chocadeira, próxima à altura média dos ovos, evitando o contato direto com a resistência de aquecimento ou o fluxo imediato da ventoinha para não falsear as leituras térmicas.

Como fazer a programação

Modos pré-configurados (Galinha, Pato, Ganso, Pomba)

O ZFX-W9002 já vem de fábrica com curvas e parâmetros otimizados para as espécies de aves mais comuns:

1. Para alternar entre os modos de espécie, pressione o botão MODE repetidamente até que o LED correspondente à ave desejada (Chicken / Duck / Goose / Pigeon) comece a piscar no painel;
2. Em seguida, pressione e segure o botão MODE por aproximadamente 3 segundos até que o LED pare de piscar e permaneça continuamente aceso;
3. O controlador assumirá automaticamente a temperatura alvo, a umidade ideal e o ciclo de contagem de dias específico para aquela espécie.

Modo customizado (Parâmetros P1 a P9 e F1 a F5)

Caso precise configurar parâmetros específicos para outras espécies ou ajustar os limites de tolerância de forma independente:

1. Pressione e segure o botão SET por aproximadamente 3 a 5 segundos até que o código P1 apareça no mostrador de dias de incubação;
2. Pressione a tecla SET sucessivamente para navegar entre os códigos de parâmetros (P1 ➔ P2 ➔ P3 ➔ P4 ➔ H1 ➔ H2 ➔ F1…);
3. Utilize as teclas △ (Up) e ▽ (Down) para aumentar ou diminuir o valor do parâmetro selecionado;
4. Após ajustar os valores desejados, aguarde cerca de 5 segundos sem pressionar nenhum botão para que o controlador salve a configuração e retorne à tela principal de monitoramento.

Funções de atalho e comandos rápidos

• Viragem manual de ovos: pressione a tecla △ para acionar imediatamente o motor de viragem e verificar o movimento mecânico da grade;
• Silenciar alarme sonoro: pressione a tecla ▽ para cessar o aviso sonoro do buzzer quando disparado por variação térmica ou de umidade;
• Lâmpada de ovoscopia: pressione o botão com símbolo de lâmpada no painel para ligar o LED ovoscópio integrado e avaliar o desenvolvimento do ovo;
• Restauração de fábrica (Reset): com o aparelho ligado, mantenha pressionadas simultaneamente as teclas △ e ▽ por mais de 5 segundos para restaurar todas as definições de fábrica.

Exemplos de programação e aplicação

Exemplo 1: Incubação de ovos de galinha (Modo Automático)

Para criar um ambiente de incubação padrão para ovos de galinha caipira ou de corte:

1. Pressione o botão MODE até o LED indicador Chicken começar a piscar;
2. Segure o botão MODE até fixar o LED aceso;
3. O controlador manterá a temperatura em torno de 37,8°C, gerenciará a umidade em 60% e efetuará a contagem regressiva de 21 dias de incubação com viragem automática a cada 90 minutos.

Exemplo 2: Modo customizado para codornas e aves exóticas

Para espécies que exigem temperaturas diferenciadas (ex.: 37,5°C constante com 55% de umidade):

1. Segure SET até exibir P1;
2. Ajuste P1 (Alarme alto) para 38,2°C;
3. Ajuste P2 (Desliga aquecedor) para 37,6°C;
4. Ajuste P3 (Liga aquecedor) para 37,4°C;
5. Ajuste P4 (Alarme baixo) para 36,8°C;
6. Ajuste H2 para 60% e H3 para 55%;
7. Aguarde 5 segundos para gravação automática.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
Saída não se ativa com a leitura desejada	Valores de ativação e desligamento configurados com lógica incorreta ou invertidos.	Verifique na tabela de parâmetros se os valores de início ($P3$ / $H3$) e parada ($P2$ / $H2$) estão coerentes com os limites desejados.
Ciclagem liga/desliga excessivamente frequente	Faixa de histerese muito estreita entre a temperatura/umidade de acionamento e de corte.	Aumente a diferença entre os valores de acionamento ($P3$) e desligamento ($P2$) para conferir estabilidade ao sistema térmico.
Sensor não atualiza as leituras no painel	Cabo do sensor desconectado, mal encaixado ou fiação rompida.	Verifique o encaixe do plugue multipino na lateral/traseira do módulo e certifique-se de que a fiação não sofreu torções.
Leitura incorreta de temperatura ou umidade	Sonda posicionada em ponto com corrente de ar excessiva ou necessidade de calibração.	Reposicione a sonda no centro da câmara de incubação. Se necessário, utilize um termômetro/higrômetro de referência e ajuste os parâmetros $F3$ (Offset de Temperatura) e $F4$ (Offset de Umidade).

Conclusão

Este manual abordou de forma completa o controlador de temperatura e umidade para chocadeira ZFX-W9002, desde os conceitos fundamentais até a parametrização avançada:

• O que é e como funciona: equipamento tudo-em-um bivolt com microcontrolador dedicado, quatro telas digitais, ovoscópio integrado e sonda dupla de temperatura e umidade relativa;
• Especificações técnicas: faixas de medição de 0°C a 90°C e 0% a 99% RH, saídas AC em 110/220V para aquecimento e motor, e saídas DC 12V para ventoinha e umidificador;
• Interface e elementos do painel: display quádruplo luminoso com leitura instantânea de tempo de viragem, temperatura, dias decorridos e umidade;
• Método de ligação: esquemas elétricos com diferenciação de saídas AC e DC, conexões de sensores e orientações de segurança elétrica;
• Como programar: seleção simplificada de perfis pré-configurados para espécies de aves (Galinha, Pato, Ganso, Pomba) e programação manual de parâmetros avançados;
• Resolução de dúvidas (FAQ): orientações para ajuste de histerese, verificação de sensores e calibração de offsets térmicos e higrométricos.

Com a instalação elétrica correta e a calibração dos parâmetros conforme a espécie cultivada, o ZFX-W9002 proporciona alta taxa de eclosão com máxima estabilidade e confiabilidade no processo de incubação.
