Controlador de Horário Semanal CN101A: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o temporizador digital e controlador de horário semanal CN101A em suas diferentes versões de alimentação (110V AC, 220V AC, 12V DC e 24V DC). Se desejar adquirir este produto, clique aqui.

O CN101A (conhecido popularmente como timer digital semanal ou temporizador Sinotimer) é um módulo programável microprocessado desenvolvido para automatizar o acionamento e o desligamento de cargas elétricas em dias e horários pré-estabelecidos. Projetado com formato compacto e painel frontal em display LCD, o equipamento possibilita a programação de até 16 ciclos independentes de liga/desliga (ON/OFF) por dia ou distribuídos ao longo dos 7 dias da semana.

Disponível em modelos para rede alternada residencial/industrial (110V AC e 220V AC) e para sistemas em corrente contínua (12V DC e 24V DC), o CN101A atende desde iluminação pública e climatização predial até sistemas fotovoltaicos solares, veículos recreativos (motorhomes), automação náutica e quadros industriais. Equipado com bateria interna recarregável de backup em Ni-MH de 1,2V, o controlador mantém seu relógio interno (RTC) ativo e preserva as rotinas memorizadas por até 180 dias ininterruptos em caso de queda de energia externa.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	CN101A (Série Sinotimer)
Código / SKU RoboBuilders	RB0578
Variações de tensão disponíveis	110V AC, 220V AC, 12V DC e 24V DC
Capacidade de contato do relé	16A @ 250V AC (Carga Resistiva) / 8A (Carga Indutiva)
Consumo próprio de energia	$\le 2\text{ W}$
Intervalo de tempo programável	1 minuto a 168 horas (7 dias)
Quantidade de programas	16 programas ON / 16 programas OFF
Intervalo mínimo de acionamento	1 minuto
Erro de precisão do relógio	$\le 2\text{ s/dia}$ (a 25 °C)
Bateria interna de backup	1,2V / 40mAh (Ni-MH recarregável interna)
Retenção de memória sem energia	Até 180 dias
Tipo de display	LCD monocromático de alto contraste
Temperatura de operação	-10 °C a +40 °C
Umidade relativa de operação	35% a 85% UR (sem condensação)
Dimensões físicas	60 × 60 × 32,5 mm (padrão de recorte em painel)
Peso líquido	~80 g

Descrição do produto

Vista frontal do temporizador digital CN101A com tampa de acrílico

O que é o Temporizador CN101A?

O CN101A é um interruptor de horário eletrônico digital programável construído em gabinete termoplástico de alta durabilidade com tampa articulada transparente de proteção contra poeira e toques acidentais. O dispositivo opera como um relógio interruptor programável semanal autônomo, dispensando qualquer microcontrolador externo ou sinal de internet para executar sua rotina agendada.

Para que serve?

Automação de iluminação e sinalização: acionamento de refletores, letreiros comerciais, vitrines e iluminação externa em horários predeterminados.
Sistemas de irrigação, piscicultura e hidroponia: acionamento intermitente de bombas de água, válvulas solenoides e aeradores de tanques.
Automação móvel e sistemas solares (12V/24V): temporização de cargas em sistemas fotovoltaicos isolados, motorhomes, barcos e quadros industriais.

Por que devo usar?

Economia e eficiência energética: elimina o consumo elétrico desnecessário ligando as cargas apenas nos períodos planejados.
Memória não volátil com backup de 180 dias: mantém o relógio preciso e as rotinas salvas mesmo após quedas prolongadas de fornecimento elétrico.
Múltiplas opções de tensão: versões específicas de 110V AC, 220V AC, 12V DC e 24V DC que atendem qualquer perfil de projeto.

Quando devo usar?

Recomendado: quando seu projeto requer temporização autônoma semanal em escala de minutos ou horas para circuitos de até 16A em regime resistivo.
Não recomendado: em rotinas que exigem controle em fração de segundos ou milissegundos, ou para motores industriais de alta potência sem contatora auxiliar magnética.

Painel de Teclas e Controles Frontais

Tecla / Elemento	Símbolo / Rótulo	Função Principal
MANUAL	`MANUAL`	Alterna os modos de operação entre ON (sempre ligado), AUTO (programado) e OFF (sempre desligado).
P	`P`	Entra no menu de programação dos 16 ciclos semanais (1 ON, 1 OFF, 2 ON, 2 OFF…).
D+	`D+` (Day)	Seleciona o dia da semana atual ou os agrupamentos de dias no modo de agendamento.
H+	`H+` (Hour)	Ajusta a hora no relógio e nos horários de acionamento (0 a 23h).
M+	`M+` (Minute)	Ajusta os minutos no relógio e nos horários de acionamento (0 a 59min).
Relógio	`🕒` (Clock)	Retorna ao display principal e calibra o relógio quando pressionado junto com D+/H+/M+.
C/R	`C/R` (Cancel/Recovery)	Limpa uma programação ou desbloqueia o teclado após 4 toques rápidos.
RESET (R)	`R` (Orifício embutido)	Restaura os padrões de fábrica do microprocessador e limpa toda a memória.
LED Indicador	Vermelho	Permanece aceso quando o relé de saída está energizado (circuito fechado).

Como fazer a ligação

Requisitos de instalação e alimentação

Verificação de Tensão: confira na etiqueta do produto se a versão adquirida corresponde exatamente à sua fonte de energia (110V AC, 220V AC, 12V DC ou 24V DC). Nunca conecte tensões de rede alternada (110V/220V) em modelos DC (12V/24V).
Dimensionamento de Condutores: utilize cabos de cobre de $1{,}5\text{ mm}^2$ (16 AWG) para correntes até 10A, e $2{,}5\text{ mm}^2$ (14 AWG) para correntes entre 10A e 16A.
Cargas Indutivas e Motores: para motores com potência superior a 1/2 CV, utilize o relé do CN101A para acionar a bobina de uma chave contatora.

Diagramas de ligação elétrica por versão

1. Ligação na Versão 110V AC

Na versão de 110V AC, a rede alternada alimenta os terminais 1 e 2. Uma derivação (ponte) da linha de Fase é conectada ao terminal 3 (SWITCH IN), e o terminal 4 (SWITCH OUT) conduz a fase chaveada até a carga. O Neutro é compartilhado entre a alimentação do timer e a carga.

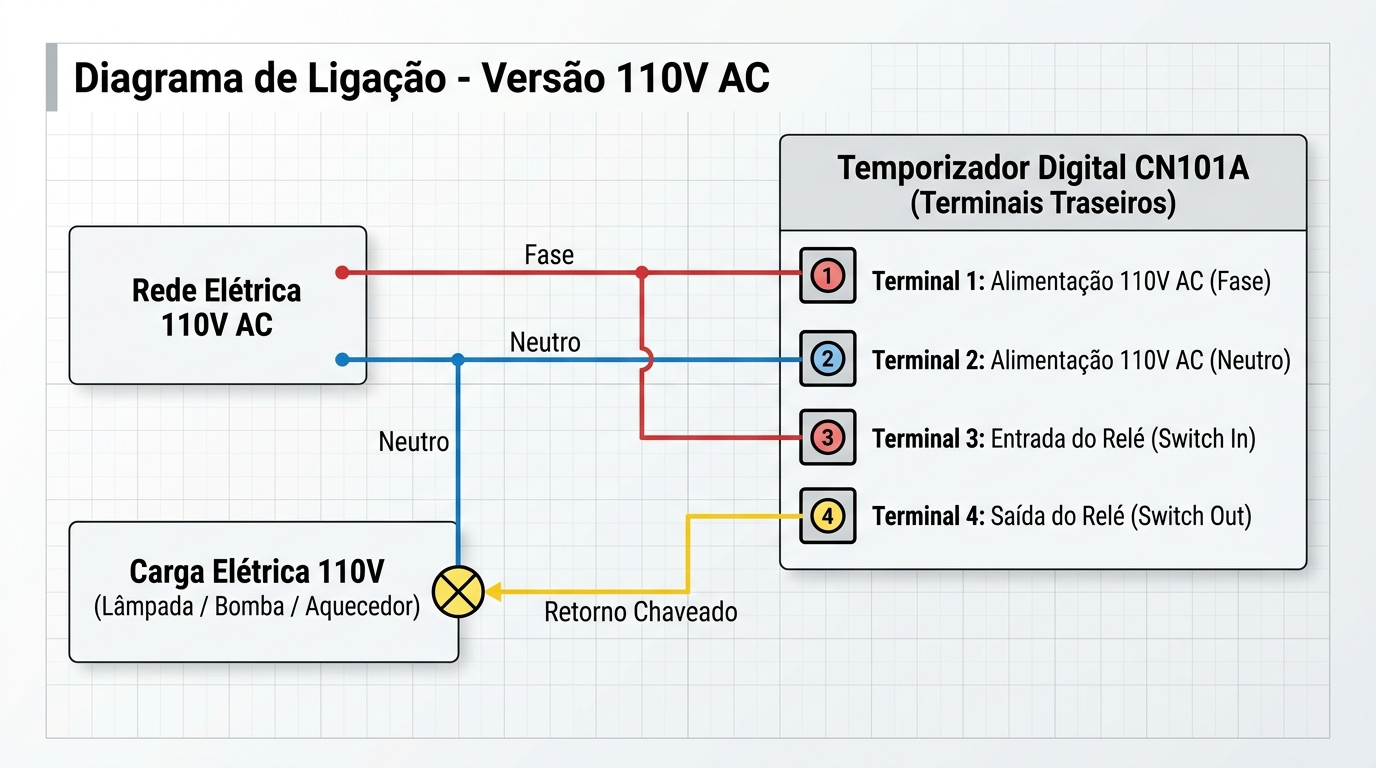

Diagrama de ligação elétrica do temporizador digital CN101A - Versão 110V AC

Origem	Condutor / Cor	Terminal no CN101A	Destino na Carga	Observação
Rede 110V AC	Fase (Vermelho)	`POWER (Terminal 1)`	—	Alimentação do timer
Rede 110V AC	Fase (Derivação / Vermelho)	`SWITCH IN (Terminal 3)`	—	Entrada da linha chaveada
Rede 110V AC	Neutro (Azul)	`POWER (Terminal 2)`	Terminal Neutro da Carga	Referência 0V comum
CN101A	Fase Chaveada (Amarelo)	`SWITCH OUT (Terminal 4)`	Terminal Fase da Carga 110V	Energizado no horário programado

2. Ligação na Versão 220V AC

Na versão de 220V AC (seja em rede monofásica Fase-Neutro 220V ou bifásica Fase 1-Fase 2), a alimentação é ligada aos terminais 1 e 2. A Fase 1 (ou Fase) deriva para o terminal 3 (SWITCH IN), o terminal 4 alimenta a carga 220V, e a Fase 2 (ou Neutro) completa o circuito na carga.

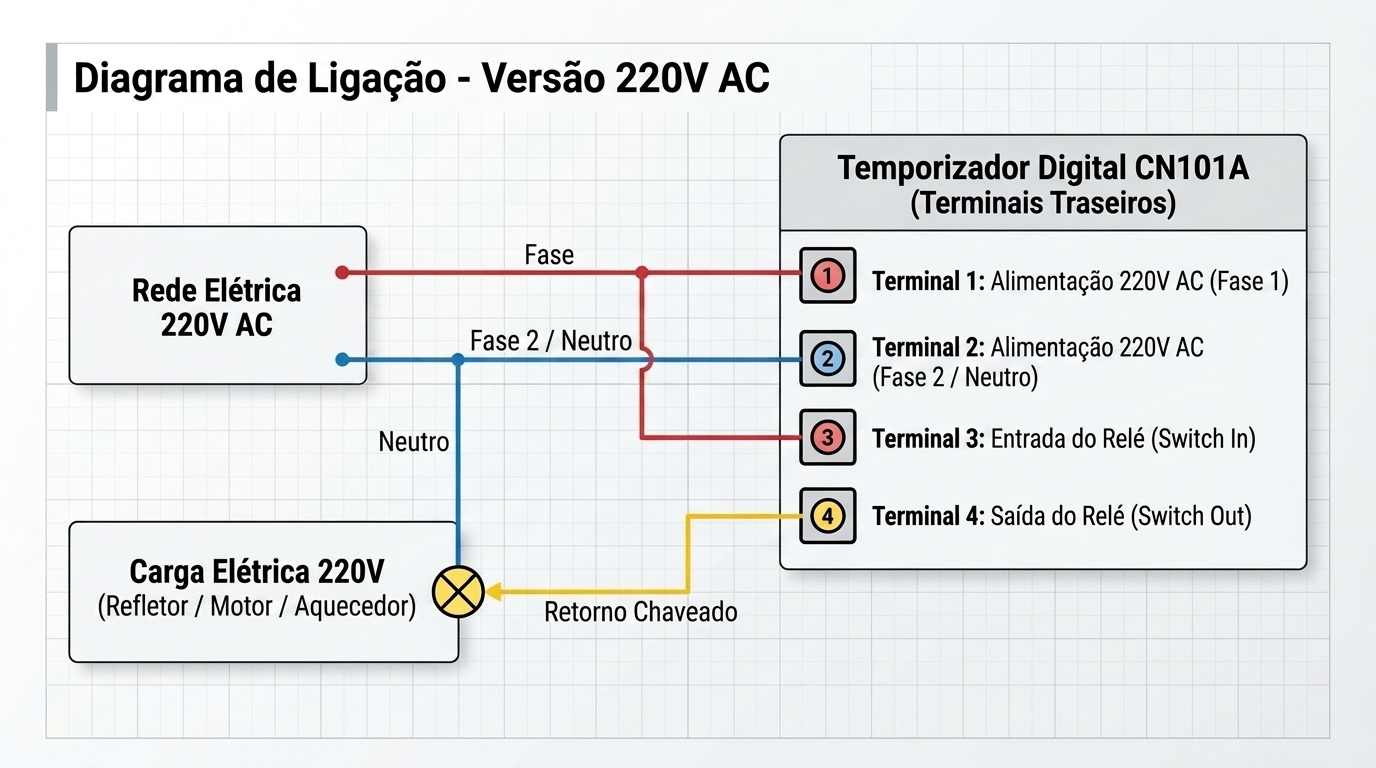

Diagrama de ligação elétrica do temporizador digital CN101A - Versão 220V AC

Origem	Condutor / Cor	Terminal no CN101A	Destino na Carga	Observação
Rede 220V AC	Fase / Fase 1 (Marrom/Vermelho)	`POWER (Terminal 1)`	—	Alimentação 220V do timer
Rede 220V AC	Fase (Derivação / Marrom)	`SWITCH IN (Terminal 3)`	—	Entrada de chaveamento
Rede 220V AC	Neutro / Fase 2 (Azul)	`POWER (Terminal 2)`	Terminal Neutro/Fase 2 da Carga	Retorno 220V comum
CN101A	Fase Chaveada (Amarelo)	`SWITCH OUT (Terminal 4)`	Terminal Fase 1 da Carga 220V	Ativação conforme agendamento

3. Ligação na Versão 12V DC

Na versão de 12V DC (alimentada por fontes chaveadas 12V ou baterias automotivas/estacionárias), o polo positivo (+12V) é conectado ao terminal 1 (Power +) e deriva para o terminal 3 (SWITCH IN). O terminal 4 conduz o positivo chaveado até a carga 12V DC. O polo negativo (GND / 0V) conecta-se ao terminal 2 e ao negativo da carga.

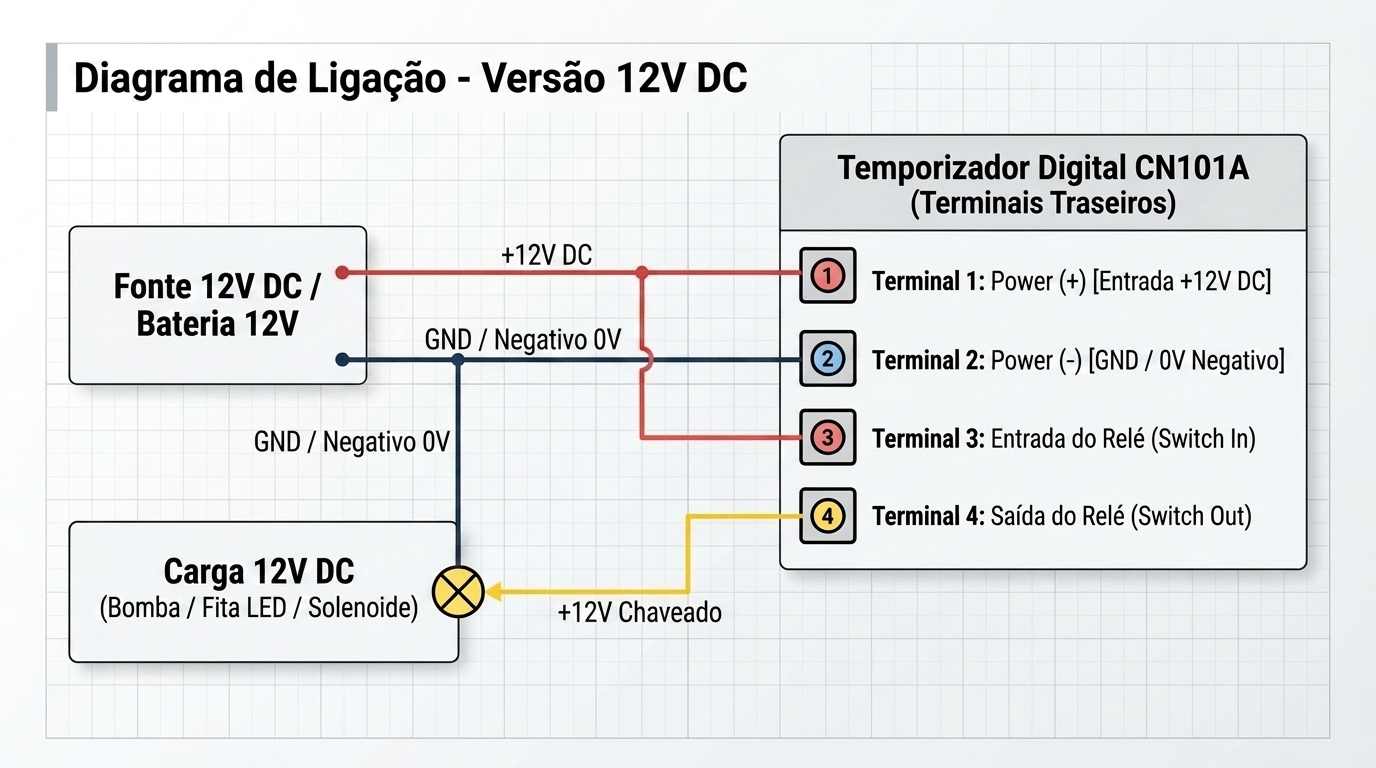

Diagrama de ligação elétrica do temporizador digital CN101A - Versão 12V DC

Origem	Condutor / Cor	Terminal no CN101A	Destino na Carga	Observação
Fonte / Bateria 12V DC	Positivo (+12V / Vermelho)	`POWER (+) (Terminal 1)`	—	Alimentação DC do temporizador
Fonte / Bateria 12V DC	Positivo (+12V / Derivação)	`SWITCH IN (Terminal 3)`	—	Entrada positiva para comutação
Fonte / Bateria 12V DC	Negativo / GND (Preto)	`POWER (-) (Terminal 2)`	Terminal Negativo (-) da Carga	Referência GND comum
CN101A	Positivo Chaveado (Amarelo)	`SWITCH OUT (Terminal 4)`	Terminal Positivo (+) da Carga 12V	Tensão 12V aplicada nos ciclos ON

4. Ligação na Versão 24V DC

Na versão de 24V DC (muito comum em painéis industriais, caminhões e bancos de baterias 24V), o polo positivo (+24V) conecta-se ao terminal 1 (Power +) com ponte para o terminal 3 (SWITCH IN). O terminal 4 aciona a carga 24V (solenoides, atuadores, lâmpadas). O negativo comum (0V) interliga o terminal 2 e a carga.

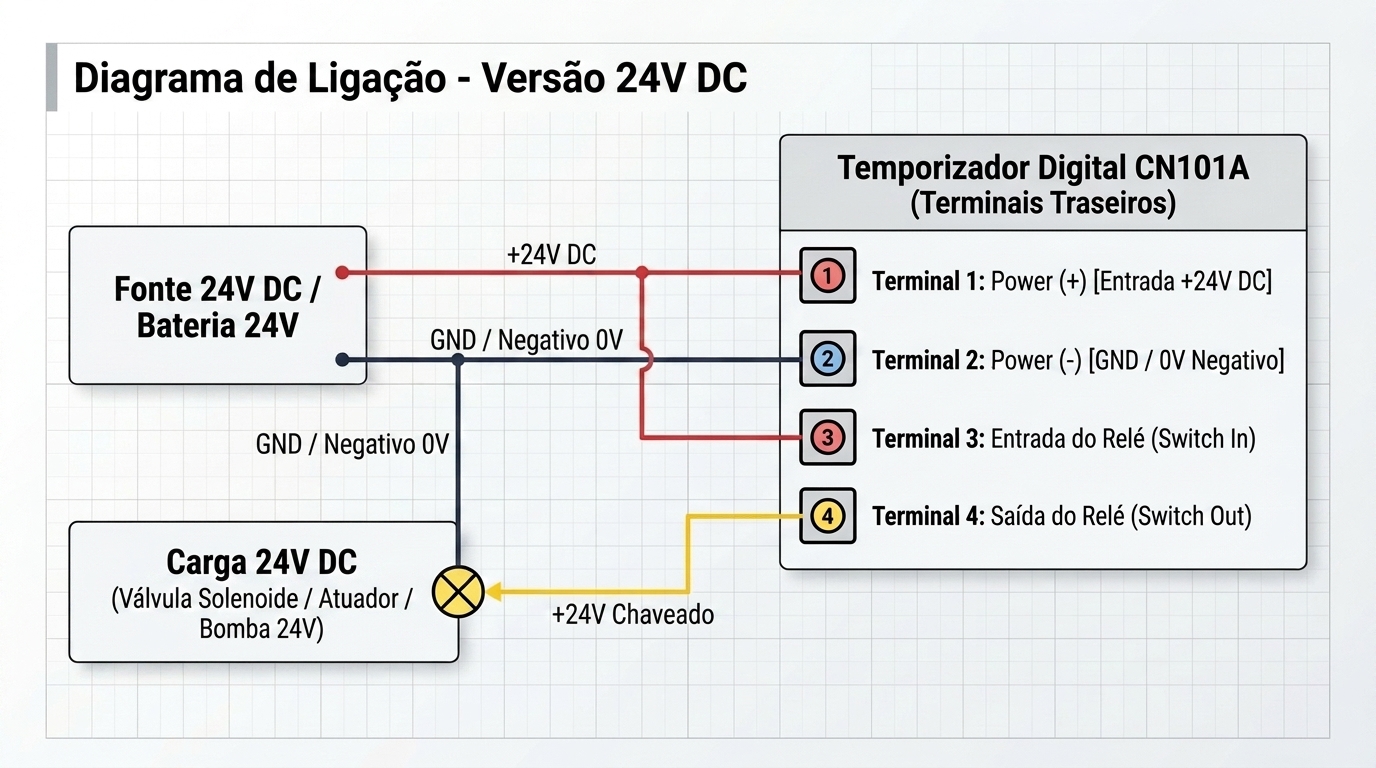

Diagrama de ligação elétrica do temporizador digital CN101A - Versão 24V DC

Origem	Condutor / Cor	Terminal no CN101A	Destino na Carga	Observação
Fonte / Banco 24V DC	Positivo (+24V / Vermelho)	`POWER (+) (Terminal 1)`	—	Alimentação DC 24V do timer
Fonte / Banco 24V DC	Positivo (+24V / Derivação)	`SWITCH IN (Terminal 3)`	—	Linha de potência do contato seco
Fonte / Banco 24V DC	Negativo / GND (Preto)	`POWER (-) (Terminal 2)`	Terminal Negativo (-) da Carga	Linha negativa comum
CN101A	Positivo Chaveado (Amarelo)	`SWITCH OUT (Terminal 4)`	Terminal Positivo (+) da Carga 24V	Acionamento de acordo com a programação

Cuidados e observações de segurança

⚠️ Atenção: Os terminais de saída do CN101A funcionam como contato seco (chave liga/desliga). O temporizador não envia tensão automaticamente para a saída sem a derivação de fase/positivo conectada ao terminal 3 (SWITCH IN).

⛔ Perigo: Em instalações de rede alternada (110V ou 220V AC), desligue sempre o disjuntor geral antes de manusear os cabos. O contato acidental com partes condutoras energizadas apresenta alto risco de choque elétrico.

💡 Dica: Ao utilizar modelos DC (12V ou 24V), respeite rigorosamente a polaridade nos terminais 1 (+) e 2 (-). Para maior segurança, utilize terminais fêmea tipo faston totalmente isolados.

Como usar

Guia de operação passo a passo

Passo 1: Inicialização e Reset

Ao ligar o equipamento pela primeira vez ou após longo período sem uso, pressione levemente o botão R (Reset) com a ponta de um clipe para reiniciar o microprocessador.

Passo 2: Desbloqueio do Teclado

Se houver o símbolo de um cadeado no canto inferior esquerdo da tela LCD, as teclas estão travadas:

Pressione a tecla C/R 4 vezes consecutivas (ou mantenha pressionada por 4 segundos).
O ícone de cadeado desaparecerá, liberando a programação.

Passo 3: Ajuste do Relógio Atual (Dia e Horário)

Mantenha pressionada a tecla 🕒 (Relógio) durante toda a calibração.
Com a tecla 🕒 pressionada, aperte D+ repetidamente até o dia da semana atual ser exibido no topo (MO = Segunda, TU = Terça, WE = Quarta, TH = Quinta, FR = Sexta, SA = Sábado, SU = Domingo).
Ainda segurando 🕒, pressione H+ para definir a hora e M+ para os minutos.
Solte a tecla 🕒 para salvar.

Passo 4: Programação dos Ciclos Liga/Desliga (ON / OFF)

Pressione a tecla P uma vez: o display exibirá 1 ON (horário de ligar o primeiro ciclo).
Pressione D+ para selecionar os dias de atuação:
- Dias únicos (MO, TU, etc.);
- Todos os 7 dias (MO TU WE TH FR SA SU);
- Dias úteis (MO TU WE TH FR);
- Fins de semana (SA SU);
- Segunda a Sábado (MO TU WE TH FR SA).
Ajuste a hora de início com as teclas H+ e M+.
Pressione a tecla P novamente: o visor exibirá 1 OFF (horário de desligamento do primeiro ciclo).
Selecione os mesmos dias com D+ e o horário de desligar com H+ e M+.
Repita os passos de 1 a 5 para configurar até 16 programações independentes.
Finalize pressionando a tecla 🕒 para retornar ao visor principal.

Passo 5: Seleção do Modo de Funcionamento

Pressione a tecla MANUAL para alternar o modo indicado no rodapé do display:

AUTO: O temporizador seguirá os horários programados.
ON: A saída permanecerá ligada ininterruptamente.
OFF: A saída permanecerá desligada ininterruptamente.

💡 Dica: Ao configurar o aparelho, se o horário atual for um período em que a carga deve estar desligada, selecione OFF e depois passe para AUTO. Se estiver no período em que já deveria estar ligada, selecione ON e depois passe para AUTO.

Modos de operação e ajustes

Agrupamentos de Dias Pré-definidos (Tecla D+)

O CN101A conta com 15 combinações úteis de dias da semana:

MO TU WE TH FR SA SU (Todos os dias)
MO a SU (Cada dia individualmente)
MO TU WE TH FR (Segunda a Sexta)
SA SU (Sábado e Domingo)
MO TU WE TH FR SA (Segunda a Sábado)
MO WE FR (Segunda, Quarta e Sexta)
TU TH SA (Terça, Quinta e Sábado)
MO TU WE (Segunda a Quarta)
TH FR SA (Quinta a Sábado)

Exemplos práticos de uso

Exemplo 1: Fachada Comercial ou Jardim (Versões 110V ou 220V AC)

Aplicação: Ligar iluminação de segunda a sábado das 18:30 às 23:30.
Programação:
- 1 ON: Dias MO TU WE TH FR SA às 18:30.
- 1 OFF: Dias MO TU WE TH FR SA às 23:30.
- Modo: AUTO.

Exemplo 2: Irrigação e Bomba Solar / Bateria (Versão 12V DC)

Aplicação: Ligar bomba de irrigação 12V todos os dias em dois turnos: às 07:00 (por 20 min) e às 17:00 (por 20 min).
Programação:
- 1 ON: 07:00 | 1 OFF: 07:20 (Todos os dias)
- 2 ON: 17:00 | 2 OFF: 17:20 (Todos os dias)
- Modo: AUTO.

Exemplo 3: Válvula Solenoide Industrial (Versão 24V DC)

Aplicação: Acionar dosagem de líquidos em dias úteis por 10 minutos a cada 2 horas durante o expediente (08:00 às 18:00).

Resolução de Problemas Frequentes (FAQ)

Sintoma	Causa Mais Provável	Solução Recomendada
A carga não liga no horário agendado	O temporizador não está no modo `AUTO` ou falta a ponte no borne `SWITCH IN`.	Coloque o timer em modo `AUTO` e confirme se a linha de alimentação está derivada para o terminal 3 (`SWITCH IN`).
Display totalmente apagado	Bateria interna descarregada por longo período sem alimentação.	Conecte o timer à fonte/tensão nominal por 15 a 30 minutos e pressione o botão R (Reset).
Teclado não responde	Bloqueio automático de segurança (cadeado) ativo.	Pressione a tecla C/R 4 vezes consecutivas para remover o cadeado da tela.
Relé reinicia ao ligar motor	Ruído indutivo de desmagnetização da carga.	Instale um diodo de roda livre (para cargas DC) ou circuito Snubber RC / contatora auxiliar (para cargas AC).

Conclusão

Este manual abordou de forma completa o temporizador digital e controlador de horário semanal CN101A, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: ampla gama de modelos em 110V AC, 220V AC, 12V DC e 24V DC com capacidade de 16A, 16 programas semanais e backup de 180 dias com bateria Ni-MH recarregável;
Descrição do produto: painel frontal intuitivo com display LCD, tampa protetora e mapeamento dos 4 terminais faston traseiros de fácil ligação;
Como fazer a ligação: diagramas esquemáticos e tabelas de conexão dedicadas para cada versão de tensão (110V AC, 220V AC, 12V DC e 24V DC);
Como usar: etapas detalhadas para destravamento do teclado, ajuste do relógio RTC, programação dos ciclos ON/OFF e diagnóstico de eventuais falhas.

Com excelente versatilidade de tensões e alta precisão operacional, o CN101A é a solução definitiva para automação temporizada em residências, indústrias, veículos e sistemas de energia solar.
