Como Programar o ESP32 pelo Arduino IDE: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar a placa de desenvolvimento NodeMCU ESP32 DevKit pelo Arduino IDE, desde a preparação do ambiente de desenvolvimento, instalação de drivers e placas até o upload de código e resolução de falhas comuns. Se desejar adquirir este microcontrolador, clique aqui.

Descrição geral do produto

O que é o ESP32?

O ESP32 é um System on Chip (SoC) microcontrolado de alta performance desenvolvido pela Espressif Systems, projetado especificamente para aplicações de Internet das Coisas (IoT), automação residencial, robótica e processamento embarcado. Na versão de desenvolvimento NodeMCU DevKit, o chip ESP-WROOM-32 vem montado em uma placa pronta com regulador de tensão de 3,3V, botões de comando (EN e BOOT) e interface conversora USB-Serial (como os CIs CP2102 ou CH340).

Diferente das placas tradicionais da família Arduino de 8 bits (como o Arduino Uno ou Nano), o ESP32 conta com uma arquitetura de 32 bits de núcleo duplo (Xtensa LX6) operando a frequências de até 240 MHz, memória SRAM interna de 520 KB e conectividade de rede sem fio Wi-Fi 802.11 b/g/n e Bluetooth v4.2 BR/EDR e BLE integrados diretamente no silício.

Para que serve?

• Projetos de Internet das Coisas (IoT) — envio e recepção de dados em tempo real para servidores em nuvem, dashboards MQTT, HTTP/REST e plataformas de automação;
• Sistemas de controle e automação residencial — acionamento remoto de relés, leitura de sensores industriais e gerenciamento de iluminação via rede local ou Wi-Fi;
• Aplicações de robótica e processamento paralelo — execução de tarefas concorrentes utilizando os dois núcleos da CPU com o sistema operacional de tempo real FreeRTOS.

Por que devo usar?

• Poder computacional superior: microprocessador dual-core de 32 bits rodando a 240 MHz com memória flash externa de até 16 MB para armazenar programas complexos e sistemas de arquivos SPIFFS/LittleFS;
• Conectividade sem fio nativa: Wi-Fi integrado com antena embutida na placa de circuito impresso e suporte a Bluetooth clássico e Bluetooth Low Energy (BLE);
• Excelente custo-benefício e ecossistema maduro: compatibilidade direta com a linguagem C/C++ da Arduino IDE, vasta comunidade global de desenvolvedores e milhares de bibliotecas públicas gratuitas.

Quando devo usar?

O ESP32 é indicado quando:

• O projeto exige conexão sem fio à internet via Wi-Fi ou comunicação sem fio com smartphones via Bluetooth;
• A capacidade de processamento ou a memória RAM/Flash de microcontroladores de 8 bits (como ATmega328P) é insuficiente;
• São necessários múltiplos canais de leitura analógica (ADC de 12 bits), saídas analógicas reais (DAC) ou sensores de toque capacitivo integrados.

Não é a melhor escolha quando:

• A aplicação exige ultrabaixo consumo com bateria de botão (CR2032) por meses a fio sem recursos de deep sleep elaborados (microcontroladores dedicados de ultrabaixo consumo podem ser mais simples de gerenciar);
• O projeto opera estritamente com lógica de 5V e circuitos legados sensíveis sem conversores de nível lógico;
• Basta um controle binário simples (como ligar um LED ou relé simples com timer físico), onde um microcontrolador menor ou circuito dedicado atende com menor complexidade.

Como funciona a arquitetura do ESP32

O núcleo do módulo é o microprocessador Tensilica Xtensa Dual-Core 32-bit LX6. Os dois núcleos podem ser controlados individualmente e suas frequências de clock são ajustáveis entre 80 MHz e 240 MHz:

• Protocolo e rádio Wi-Fi: opera na faixa de frequência de 2,4 GHz (802.11 b/g/n com taxa de transferência de até 150 Mbps), suportando modos Station (STA), Ponto de Acesso (AP) e Station + AP simultâneos;
• Bluetooth integrado: arquitetura v4.2 que suporta conexões de alta velocidade (BR/EDR) e perfis BLE para comunicação com sensores periféricos e dispositivos móveis;
• Coprocessador ULP (Ultra Low Power): um núcleo auxiliar de baixíssimo consumo que permanece ativo mesmo quando a CPU principal entra em repouso profundo (Deep Sleep), sendo capaz de monitorar GPIOs e sensores analógicos.

Variantes disponíveis

A família ESP32 é distribuída em formatos de placas de desenvolvimento que atendem a diferentes necessidades de montagem e quantidade de periféricos:

Modelo / Variante	Código RoboBuilders	Quantidade de Pinos	Comunicação USB	Aplicação Principal
NodeMCU ESP32 DevKit V1	RB0453	30 pinos	Micro-USB (CP2102/CH340)	Prototipagem geral em protoboard e projetos IoT
NodeMCU ESP32 38 pinos	RB0454	38 pinos	Micro-USB / USB-C	Aplicações com maior número de GPIOs expostos
Módulo ESP32-CAM	RB0030	16 pinos	Conector serial externo	Câmera IP, reconhecimento visual e fotos em cartão micro-SD

Especificações técnicas

Principais especificações

Parâmetro	Valor
Microcontrolador	Tensilica Xtensa Dual-Core 32-bit LX6
Frequência de clock (CPU)	80 MHz a 240 MHz (ajustável)
Memória SRAM interna	520 KB
Memória Flash SPI externa	4 MB a 16 MB (modelo RB0453: 16 MB)
Tensão de operação lógica	3,3 VDC
Tensão de alimentação recomendada (VIN/USB)	5,0 VDC (aceita 4,5 V a 9 V no pino VIN)
Corrente média de operação	~80 mA (picos de até 500 mA durante transmissão Wi-Fi)
Padrão Wi-Fi	802.11 b/g/n (802.11n até 150 Mbps) — 2,4 a 2,5 GHz
Padrão Bluetooth	V4.2 BR/EDR e BLE
Conversores Analógico-Digital (ADC)	Até 18 canais com resolução de 12 bits (0 a 4095)
Conversores Digital-Analógico (DAC)	2 canais com resolução de 8 bits (GPIO25 e GPIO26)
Canais PWM	Até 16 canais independentes configuráveis por software
Sensores integrados no silício	Sensor de efeito Hall e sensor de temperatura interno
Pinos de toque capacitivo (Touch)	10 GPIOs dedicados capacitivos
Temperatura de operação	−40°C a +85°C

⚠️ Atenção: os pinos de GPIO do ESP32 toleram estritamente o nível lógico de 3,3V. Conectar diretamente saídas de 5V (como as portas de um Arduino Uno clássico) sem divisores de tensão resistivos ou conversores de nível lógico bidirecionais causará a queima definitiva dos pinos de entrada do ESP32.

Pinagem e descrição dos terminais

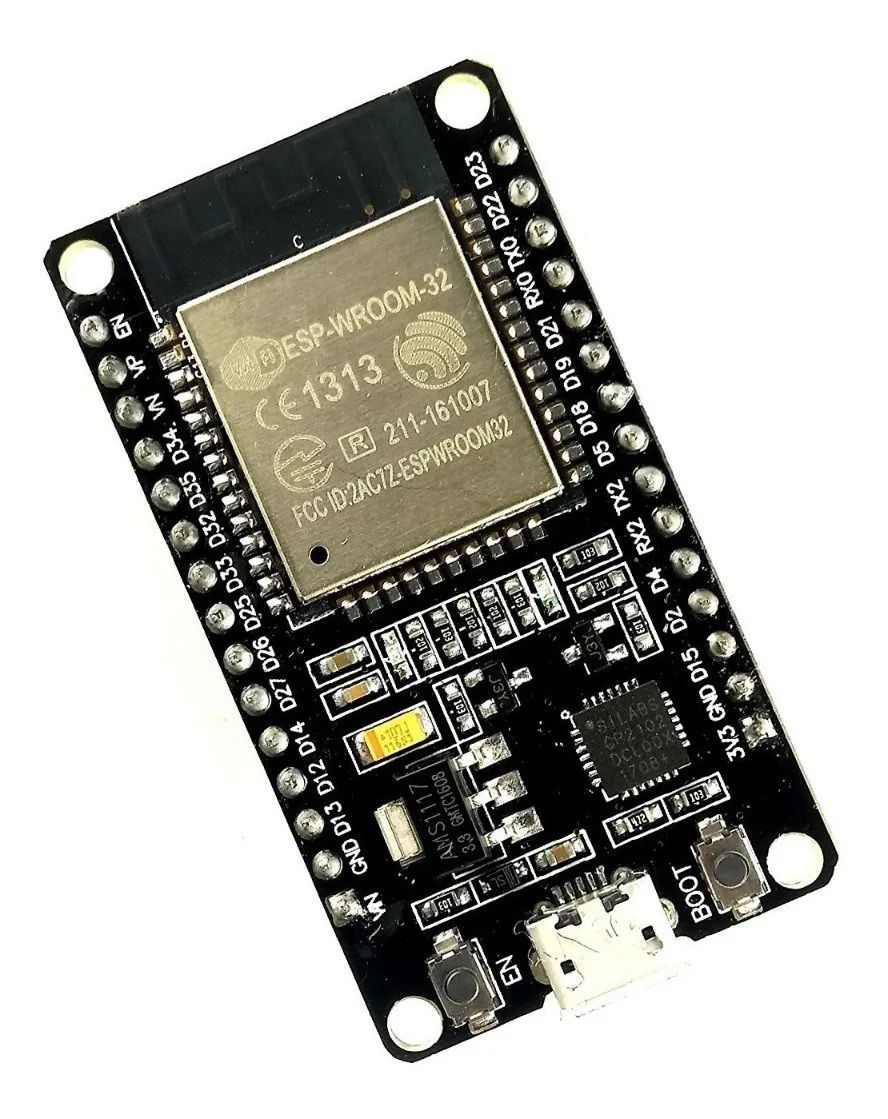

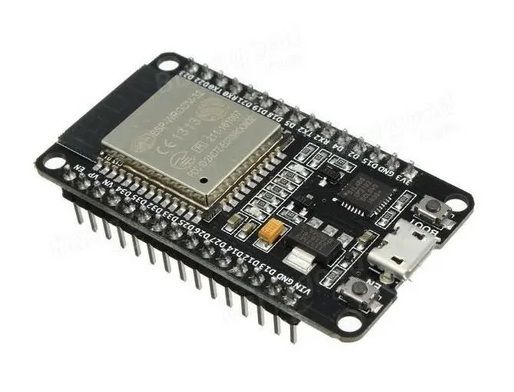

A versão NodeMCU DevKit V1 de 30 pinos organiza as portas de entrada e saída em duas fileiras paralelas de 15 pinos, facilitando o encaixe direto em protoboards padrão:

Pino Físico	Nome da Serigrafia	Função Primária	Recursos Especiais / Observações
1	3V3	Saída de alimentação	Fornece 3,3V estabilizados pelo regulador interno (máx. 500 mA)
2	EN / RST	Reset do chip	Ativo em nível lógico BAIXO (GND reinicia a placa). Pull-up interno
3	VP / GPIO36	Entrada Analógica (ADC1_CH0)	Apenas entrada (não possui circuito de saída digital nem pull-up/down)
4	VN / GPIO39	Entrada Analógica (ADC1_CH3)	Apenas entrada (sem circuito de saída digital)
5	D34 / GPIO34	Entrada Analógica (ADC1_CH6)	Apenas entrada
6	D35 / GPIO35	Entrada Analógica (ADC1_CH7)	Apenas entrada
7	D32 / GPIO32	GPIO32 / ADC1_CH4	Touch 9 / Entrada analógica / Entrada e saída digital
8	D33 / GPIO33	GPIO33 / ADC1_CH5	Touch 8 / Entrada analógica / Entrada e saída digital
9	D25 / GPIO25	GPIO25 / DAC1	Canal analógico de saída DAC 1 / ADC2_CH8
10	D26 / GPIO26	GPIO26 / DAC2	Canal analógico de saída DAC 2 / ADC2_CH9
11	D27 / GPIO27	GPIO27 / ADC2_CH7	Touch 7 / Entrada e saída digital / PWM
12	D14 / GPIO14	GPIO14 / ADC2_CH6	Touch 6 / Interface SPI (HSPI_CLK)
13	D12 / GPIO12	GPIO12 / ADC2_CH5	Touch 5 / Interface SPI (HSPI_MISO). Pino de strapping
14	D13 / GPIO13	GPIO13 / ADC2_CH4	Touch 4 / Interface SPI (HSPI_MOSI)
15	GND	Terra / Comum	0 V de referência para o circuito
16	VIN	Entrada de alimentação	Entrada de 5V da porta USB ou fonte externa regulada
17	D23 / GPIO23	GPIO23	Barramento SPI padrão (MOSI / VSPI_MOSI)
18	D22 / GPIO22	GPIO22	Barramento I2C padrão (SCL)
19	TX0 / GPIO1	UART0 TX	Transmissão serial do terminal USB (comunicação com IDE)
20	RX0 / GPIO3	UART0 RX	Recepção serial do terminal USB (comunicação com IDE)
21	D21 / GPIO21	GPIO21	Barramento I2C padrão (SDA)
22	D19 / GPIO19	GPIO19	Barramento SPI padrão (MISO / VSPI_MISO)
23	D18 / GPIO18	GPIO18	Barramento SPI padrão (SCK / VSPI_SCK)
24	D5 / GPIO5	GPIO5	Barramento SPI padrão (CS/SS). Pino de strapping
25	TX2 / GPIO17	UART2 TX	Transmissão da segunda porta serial de hardware
26	RX2 / GPIO16	UART2 RX	Recepção da segunda porta serial de hardware
27	D4 / GPIO4	GPIO4 / ADC2_CH0	Touch 0 / Entrada analógica
28	D2 / GPIO2	GPIO2 / ADC2_CH2	Conectado ao LED onboard azul. Pino de strapping (Boot)
29	D15 / GPIO15	GPIO15 / ADC2_CH3	Touch 3 / Pino de strapping
30	GND	Terra / Comum	0 V de referência para o circuito

💡 Dica: os pinos GPIO34, GPIO35, GPIO36 (VP) e GPIO39 (VN) são estritamente pinos de entrada e não possuem resistores de pull-up ou pull-down internos. Caso sejam usados para ler chaves ou botões físicos, é indispensável montar um resistor externo de pull-up ou pull-down.

Instalação da Arduino IDE

O primeiro passo para programar o microcontrolador ESP32 é instalar o ambiente de desenvolvimento oficial Arduino IDE no computador. Caso você já possua a Arduino IDE instalada e atualizada, pode avançar diretamente para o tópico de instalação do plugin do ESP32.

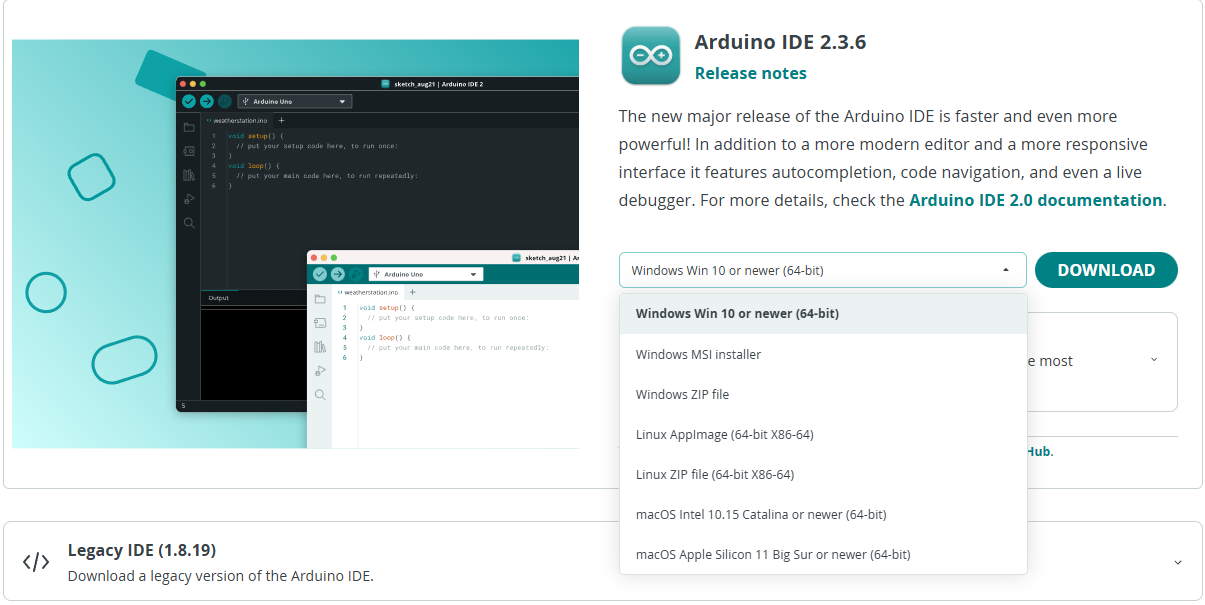

1. Acesse a página oficial de downloads do Arduino acessando o link oficial de software arduino.cc/en/software;
2. Na seção de downloads, selecione a versão correspondente ao sistema operacional da sua máquina (Windows, Linux ou macOS), conforme ilustrado abaixo:

Caso utilize uma versão antiga do sistema operacional que não atenda aos requisitos da versão atual da IDE, é possível baixar as opções estáveis da seção Legacy IDE.

3. Após a conclusão do download, execute o assistente de instalação e conclua as etapas padrão com permissões de administrador.

Tutorial em vídeo

Para acompanhar o procedimento de instalação e configuração da Arduino IDE passo a passo de forma audiovisual, assista ao vídeo tutorial da RoboBuilders abaixo:

Instalando o Plugin do ESP32 na IDE

O plugin da placa é o pacote de arquivos de suporte (core) que torna possível compilar código C/C++ compatível com a arquitetura Xtensa e enviá-lo diretamente ao ESP32 pelo Arduino IDE.

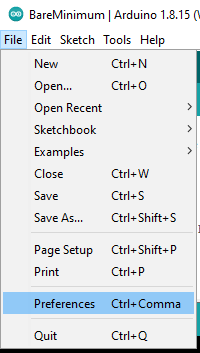

1. Abra a Arduino IDE e acesse o menu superior File -> Preferences (ou Arquivo -> Preferências no Windows/Linux):

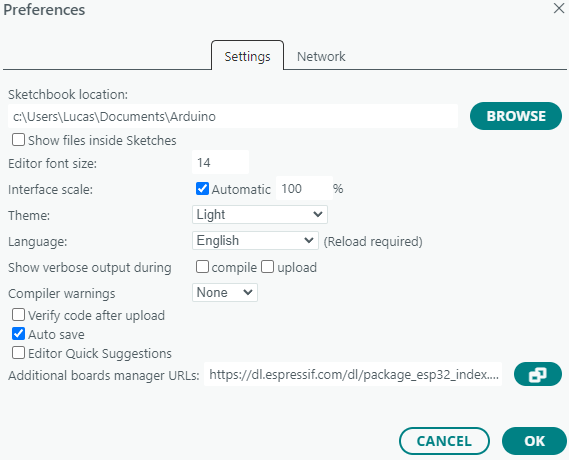

2. Localize o campo “Additional Boards Manager URLs:” (URLs Adicionais do Gerenciador de Placas) e cole a seguinte URL oficial da Espressif:

https://dl.espressif.com/dl/package_esp32_index.json

💡 Dica: caso você já possua outras URLs cadastradas (como a de placas ESP8266), separe os endereços inserindo uma vírgula ou clique no ícone de janela ao lado do campo para inserir uma URL em cada linha. Em seguida, clique no botão OK.

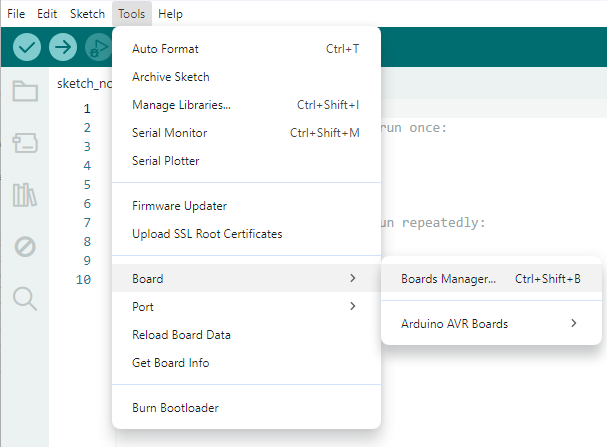

3. Acesse o menu superior Tools -> Board -> Boards Manager… (ou Ferramentas -> Placa -> Gerenciador de Placas):

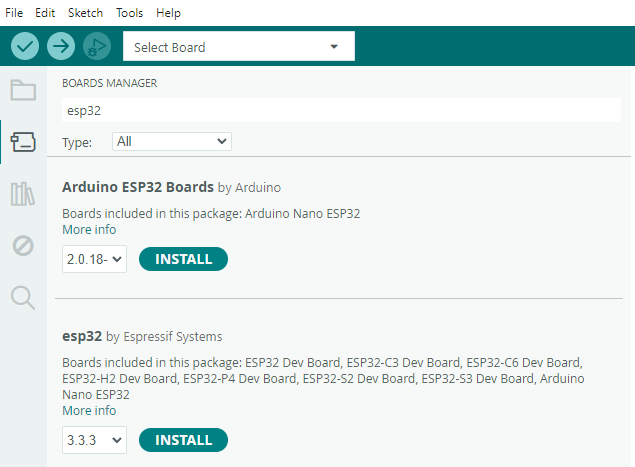

4. Na caixa de pesquisa no topo da janela, digite esp32. Localize o item de pacote desenvolvido pelo autor Espressif Systems, clique no botão Install (Instalar) e aguarde o download de todos os compiladores e ferramentas:

Como programar o ESP32 pelo Arduino IDE

Com o suporte instalado, siga as instruções abaixo para realizar a gravação do seu primeiro código no microcontrolador:

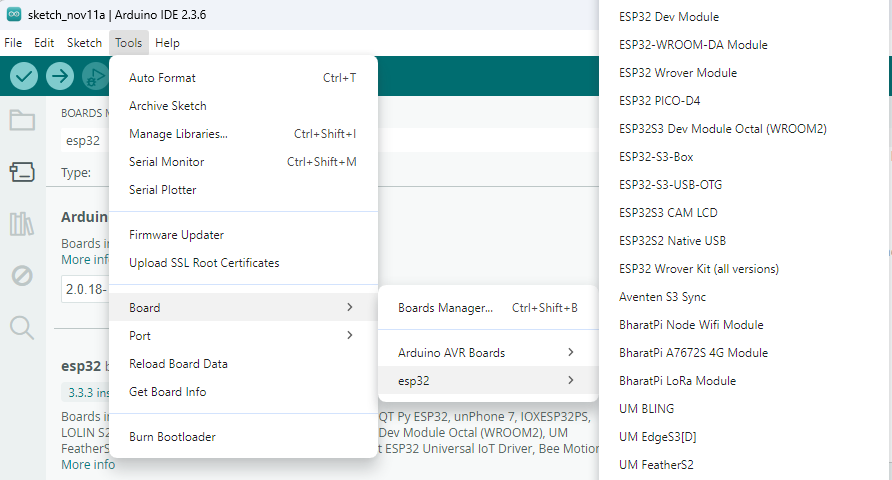

1. Acesse o menu Tools -> Board -> ESP32 Arduino e selecione o modelo genérico compatível ESP32 Dev Module:

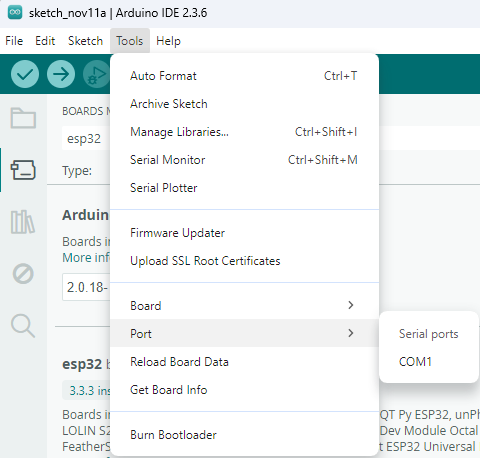

2. Conecte o módulo ESP32 a uma porta USB livre do seu computador através de um cabo de dados Micro-USB de boa qualidade. Em seguida, abra o menu Tools -> Port (Ferramentas -> Porta) e selecione a porta de comunicação correspondente (por exemplo, COM3, COM4 ou COMX no Windows, ou /dev/ttyUSB0 no Linux):

💡 Dica: se nenhuma porta COM aparecer na lista após conectar o cabo, seu computador pode não ter o driver do conversor USB-Serial instalado (chips Silicon Labs CP2102 ou WCH CH340). Baixe e instale o driver oficial do conversor correspondente à sua placa.

3. Sem precisar alterar o código inicial básico que é aberto por padrão na IDE, clique no botão Upload (Carregar), representado pelo ícone de seta apontando para a direita no canto superior esquerdo:

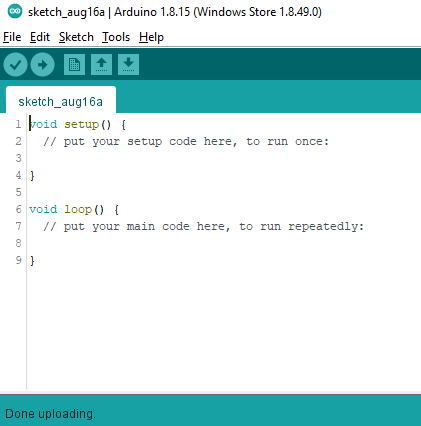

4. O compilador iniciará a conversão do código e a ferramenta esptool.py enviará os bytes via serial. Se tudo ocorrer de forma correta, a mensagem de sucesso Done uploading (Carregamento concluído) será exibida na barra de status inferior da IDE:

Erro de Upload: “A fatal error occurred: Failed to connect to ESP32: Timed out… Connecting…”

Durante o procedimento de gravação do código, a mensagem de erro a seguir pode surgir no console da IDE:

A fatal error occurred: Failed to connect to ESP32: Timed out... Connecting...

Este erro indica que a ferramenta de gravação não conseguiu sincronizar com o bootloader de gravação do ESP32 no intervalo de tempo esperado. Para resolver essa falha, aplique uma das soluções técnicas comprovadas abaixo:

Solução 1: Modo de boot manual via botão físico

Muitos modelos de placas NodeMCU ESP32 possuem um circuito de auto-reset que não consegue forçar o pino GPIO0 ao nível lógico baixo com a velocidade exigida pelo chip conversor USB-Serial do computador.

1. Clique no botão de Upload na Arduino IDE para iniciar o processo de compilação;
2. Assim que a barra de status inferior do console começar a exibir a sequência de tentativas Connecting........_____.....:
   • Mantenha pressionado o botão BOOT (ou FLASH) na placa do ESP32;
   • O console detectará a conexão e iniciará o envio dos blocos de dados (Writing at 0x00001000...);
   • Assim que o upload for concluído e a mensagem Done uploading surgir, solte o botão BOOT.

💡 Dica: para evitar ter que pressionar o botão a cada upload, você pode soldar um pequeno capacitor eletrolítico ou cerâmico de 10 µF entre o pino EN e o pino GND da placa. Isso estabiliza a temporização do pulso de reset automático.

Solução 2: Conexão direta dos pinos de strapping ao terra

Caso a placa não possua o botão físico de boot acessível ou esteja integrada em um circuito embarcado permanente:

1. Conecte os pinos GPIO0 e GPIO2 diretamente ao pino GND (0V) da placa através de jumpers;
2. Conecte o cabo USB ao computador e pressione o botão Upload na Arduino IDE;
3. Terminada a gravação do firmware, desconecte os pinos do GND para que o microcontrolador execute o código gravado na memória Flash durante a inicialização padrão.

⚠️ Atenção: para mais detalhes específicos a respeito das sequências de tensão nos pinos de strapping no momento da inicialização (Power-on Reset), consulte o datasheet técnico do chip ESP-WROOM-32 da Espressif.

Exemplos de aplicação

Exemplo 1: Teste inicial com comunicação Serial e pisca-LED

Este exemplo demonstra como verificar o funcionamento completo da placa acionando o LED onboard conectado ao pino digital GPIO2 e enviando mensagens de status ao monitor serial a uma taxa de 115200 baud.

// Definição do pino do LED onboard do ESP32 (GPIO2 na maioria das placas NodeMCU DevKit)
const int PINO_LED = 2;

void setup() {
  // Inicializa a comunicação serial na velocidade padrão de 115200 bps
  Serial.begin(115200);

  // Configura o pino do LED como saída digital
  pinMode(PINO_LED, OUTPUT);

  // Imprime uma mensagem de inicialização no Monitor Serial
  Serial.println("ESP32 inicializado com sucesso!");
}

void loop() {
  // Liga o LED aplicando nível lógico ALTO no pino
  digitalWrite(PINO_LED, HIGH);

  // Envia status ao terminal serial
  Serial.println("LED Ligado");

  // Aguarda 1 segundo (1000 milissegundos)
  delay(1000);

  // Desliga o LED aplicando nível lógico BAIXO no pino
  digitalWrite(PINO_LED, LOW);

  // Envia status ao terminal serial
  Serial.println("LED Desligado");

  // Aguarda 1 segundo antes de repetir o ciclo
  delay(1000);
}

Exemplo 2: Escaneamento de redes Wi-Fi disponíveis

O código a seguir utiliza a biblioteca nativa WiFi.h do pacote da Espressif para escanear e exibir o nome (SSID) e a intensidade de sinal (RSSI) de todas as redes Wi-Fi locais detectadas pela antena do ESP32.

// Inclui a biblioteca oficial de gerenciamento de Wi-Fi do ESP32
#include "WiFi.h"

void setup() {
  // Inicializa a porta serial a 115200 bps
  Serial.begin(115200);

  // Configura a interface Wi-Fi no modo Station (cliente)
  WiFi.mode(WIFI_STA);

  // Desconecta de qualquer ponto de acesso prévio para iniciar limpo
  WiFi.disconnect();

  // Aguarda 100 milissegundos para estabilização do rádio
  delay(100);

  Serial.println("Iniciando escaneamento de redes sem fio...");
}

void loop() {
  // Executa a varredura das redes Wi-Fi no canal de 2.4 GHz
  int totalRedes = WiFi.scanNetworks();

  Serial.println("Escaneamento concluído.");

  // Verifica se alguma rede foi encontrada
  if (totalRedes == 0) {
    Serial.println("Nenhuma rede Wi-Fi encontrada.");
  } else {
    Serial.print(totalRedes);
    Serial.println(" redes encontradas:");

    // Percorre cada rede identificada e imprime os parâmetros na tela
    for (int i = 0; i < totalRedes; ++i) {
      Serial.print(i + 1);
      Serial.print(": ");
      // Imprime o nome público da rede (SSID)
      Serial.print(WiFi.SSID(i));
      Serial.print(" (Sinal: ");
      // Imprime a intensidade do sinal em dBm (RSSI)
      Serial.print(WiFi.RSSI(i));
      Serial.println(" dBm)");
      delay(10);
    }
  }

  Serial.println("---------------------------------------------");

  // Aguarda 5 segundos antes de realizar nova varredura
  delay(5000);
}

Conclusão

Este manual abordou de forma completa o microcontrolador ESP32 na placa NodeMCU DevKit V1, desde a preparação do ambiente de desenvolvimento na Arduino IDE até a execução de aplicações práticas:

• Descrição geral e arquitetura: microcontrolador dual-core de 32 bits rodando a 240 MHz com Wi-Fi e Bluetooth nativos, memória SRAM de 520 KB e armazenamento flash de 16 MB.
• Especificações técnicas e pinagem: características elétricas em 3,3V, distribuição dos 30 pinos físicos, canais ADC/DAC, pinos capacitivos e barramentos de comunicação.
• Instalação da Arduino IDE e plugins: download da IDE oficial e inserção da URL do pacote de placas da Espressif Systems no Gerenciador de Placas.
• Processo de gravação de código: seleção da placa ESP32 Dev Module, identificação da porta serial COM e envio do binário via esptool.
• Solução de erros de conexão: diagnóstico e resolução do erro de Timeout através do acionamento manual do botão BOOT ou aterramento dos pinos de strapping GPIO0 e GPIO2.
• Exemplos práticos de uso: códigos comentados linha por linha demonstrando controle digital com monitor serial e escaneamento ativo de redes Wi-Fi 2,4 GHz.

Com o ambiente devidamente configurado e o suporte da Espressif instalado, o ESP32 se consolida como uma das ferramentas mais versáteis e completas para o desenvolvimento de soluções modernas em Internet das Coisas e automação profissional.
