Controlador de Umidade do Solo STC-3029: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o controlador de umidade do solo STC-3029. Se desejar adquirir este controlador da nossa loja RoboBuilders, clique aqui.

Descrição geral do produto

O que é o Controlador STC-3029?

O STC-3029 é um controlador eletrônico microcontrolado e autônomo projetado para monitorar e controlar com precisão o nível de umidade do solo em vasos, jardineiras, estufas agrícolas, canteiros e hortas automatizadas. Construído em carcaça compacta de ABS antichamas para fixação em painel, ele opera de modo 100% independente, dispensando microcontroladores externos (como Arduino, ESP32 ou Raspberry Pi) e sem necessidade de conexão a computadores ou programação via código.

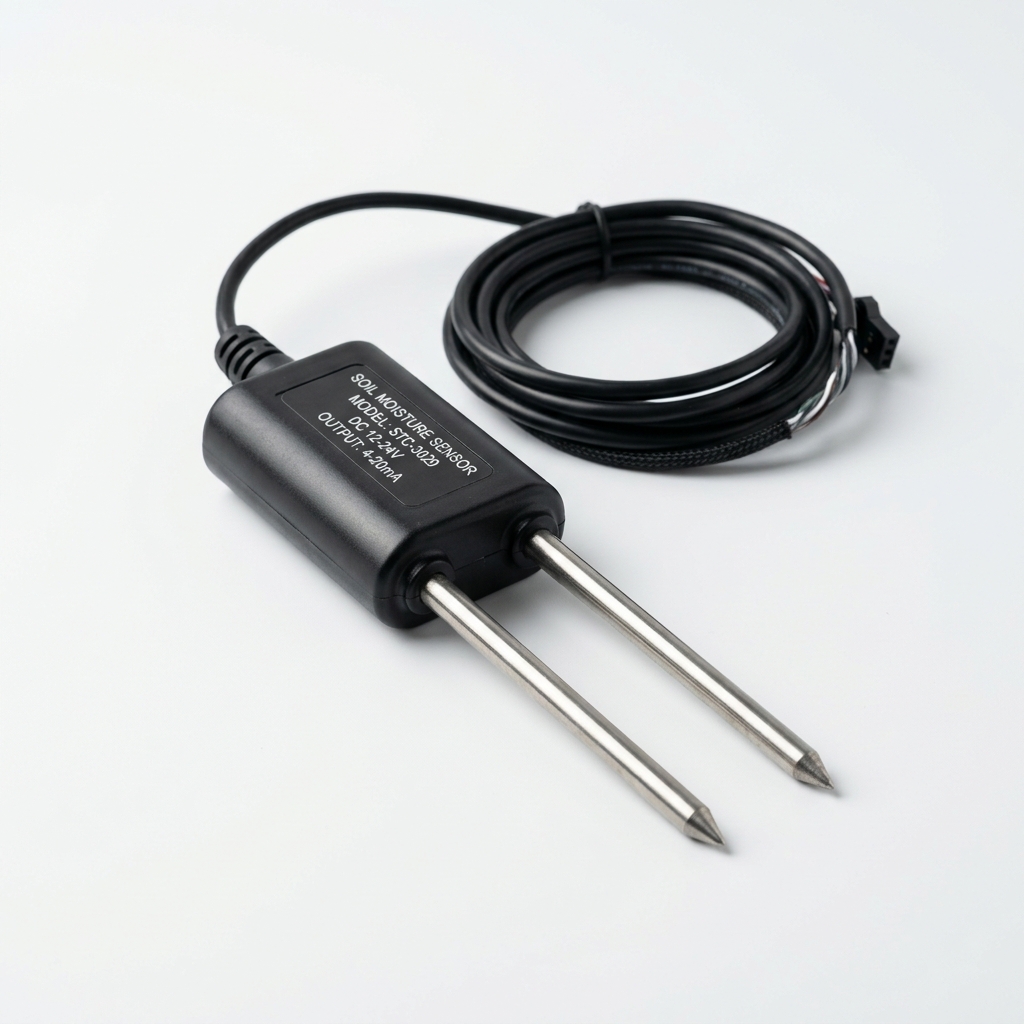

O dispositivo acompanha uma sonda de medição de solo resistente com cabo de 1 metro e pontas condutivas em aço inoxidável, preparadas para inserção direta na terra ou substrato. Seu acionamento é realizado por meio de um relé interno de contato seco com capacidade para até 10A, capaz de ligar diretamente bombas submersas, válvulas solenoides de irrigação ou sistemas de ventilação e drenagem. Adicionalmente, possui memória não volátil que preserva todas as programações e parâmetros ajustados mesmo em caso de corte ou oscilação no fornecimento de energia elétrica.

Para que serve?

• Automação de irrigação agrícola e residencial — acionamento automático de bombas d’água, gotejadores e aspersores para manter o solo sempre na faixa de umidade ideal para o cultivo;
• Cultivo protegido e estufas — manutenção controlada do teor hídrico de substratos em hortaliças, folhosas, mudas e plantas ornamentais;
• Drenagem e desumidificação de substrato — ativação de sistemas de exaustão de ar, circulação ou drenagem forçada em culturas suscetíveis ao excesso de água radicular;
• Jardins verticais e hidroponia com substrato — reposição hídrica pontual e sem desperdício de água ou nutrientes.

Por que devo usar?

• Funcionamento autônomo contínuo — trabalha 24 horas por dia sem intervenção manual, irrigando estritamente quando as raízes necessitam de água;
• Economia significativa de água e energia — evita tanto o estresse hídrico por seca quanto o apodrecimento radicular por encharcamento excessivo;
• Saída chaveada por contato seco — relé isolado que permite comandar equipamentos em diferentes tensões (12VCC, 24VCC, 110VCA ou 220VCA) de até 10A;
• Calibração de leitura e histerese integrada — permite compensar diferentes tipos de substrato e impede ligações intermitentes que desgastam bombas.

Quando devo usar?

O controlador STC-3029 é indicado quando:

• É necessária a automação confiável e direta da irrigação baseada na umidade real da raiz, e não apenas em horários pré-fixados de temporizadores comuns;
• As cargas elétricas do sistema (bombas periféricas, bombas submersas de 12V ou 110/220V, válvulas solenoides de 3/4” ou acionadores) consomem até 10A contínuos;
• Busca-se uma instalação industrial em quadro de comando ou painel frontal de visualização rápida com display LED brilhante.

Não é a melhor escolha quando:

• O projeto exige acompanhamento remoto por aplicativo móvel via Wi-Fi/Bluetooth ou relatórios em tempo real na nuvem (recomenda-se desenvolvimento com ESP32 ou CLP com MQTT);
• A potência da motobomba ultrapassa 10A ou 1 HP — nestes casos, o relé do STC-3029 deve ser usado exclusivamente para acionar a bobina de uma chave contatora de potência;
• Exige-se leitura combinada de temperatura atmosférica e umidade relativa do ar (para esta finalidade, consulte o modelo STC-3028).

Como funciona o controle de umidade do solo

O STC-3029 realiza a leitura ininterrupta da condutividade do solo através dos eletrodos de sua sonda inserida no substrato. A eletrônica interna converte essa grandeza em uma escala percentual de 0% a 100% de umidade e compara a leitura atual com os parâmetros programados:

• Modo Umidificação / Irrigação (Modo C):
  • Utilizado para manter a terra úmida. Quando a umidade cai abaixo do valor calculado pelo ponto de ajuste menos a histerese programada (Objetivo - Histerese), o relé atraca e aciona a bomba de irrigação. A bomba permanece ligada até que a água infiltrada eleve a leitura do solo até o valor Objetivo, momento em que o relé desliga.
• Modo Desumidificação / Drenagem (Modo H):
  • Utilizado para impedir o encharcamento ou drenar canteiros. Quando a umidade supera o patamar de segurança (Objetivo + Histerese), o relé aciona o atuador de extração ou circulação. O dispositivo permanece operando até que a umidade diminua e atinja o valor Objetivo.

Especificações técnicas

Principais especificações

Parâmetro	Valor
Modelo	STC-3029
Tensão de alimentação	110/220VCA (bivolt automático, 50/60 Hz)
Faixa de medição de umidade	0% a 100% RH
Resolução de leitura	1% (ou 0,1% conforme firmware)
Precisão de medição	±1%
Consumo de energia do módulo	< 3W
Tipo de saída	1 saída chaveada por relé (contato seco NA/Comum)
Capacidade máxima do relé	10A / 250VCA (carga resistiva)
Potência máxima recomendada	1000W (em 110VCA) / 2000W (em 220VCA)
Tipo de sensor	Sonda de inserção de solo com haste dupla de aço inox
Comprimento do cabo do sensor	1 metro (expansível até 20 metros)
Proteção da sonda	Ponta e corpo vedados com resina epóxi à prova d’água
Material da carcaça	ABS antichamas cinza industrial
Dimensões externas	75 × 34,5 × 85 mm
Dimensões do recorte do painel	71 × 29 mm
Peso líquido aproximado	130 g

Parâmetros de configuração

Parâmetro	Função de Controle	Faixa de Ajuste	Valor Padrão
Objetivo (Set)	Umidade alvo a ser mantida no solo	0% a 100%	45%
F0	Modo de operação (C = Umidificador / H = Desumidificador)	C / H	C
F1	Histerese (diferencial de acionamento / desligamento)	1% a 30%	10%
F2	Calibração do sensor de solo (ajuste de offset)	-30% a +30%	0%
F3	Alarme de umidade mínima / máxima (quando habilitado)	0% a 100%	0% (Desativado)
F4	Tempo de retardo de segurança na saída (Delay time)	0 a 10 minutos	0 min

💡 Dica: a configuração do valor de umidade desejado (Objetivo) é acessada rapidamente com um breve toque na tecla SET, enquanto o menu avançado de parâmetros (F0 a F4) é aberto ao manter a tecla SET pressionada por 3 segundos.

Faixa de medição e precisão

Grandeza	Faixa de Medição	Resolução	Precisão
Umidade do solo	0% a 100%	1%	±1%

Método de ligação

Requisitos de instalação

• Módulo controlador de umidade do solo STC-3029 (Bivolt);
• Sonda com ponteiras condutivas de aço inoxidável (inclusa com o produto);
• Condutores elétricos de cobre com isolamento para tensão de rede (mínimo de 1,5 mm² para correntes de até 10A);
• Dispositivo a ser controlado (motobomba de irrigação, válvula solenoide de água, exaustor de circulação);
• Disjuntor termomagnético de proteção exclusivo na linha de entrada;
• Chave contatora de potência auxiliar (obrigatória para motobombas com potência superior a 1/2 CV ou corrente de pico elevada).

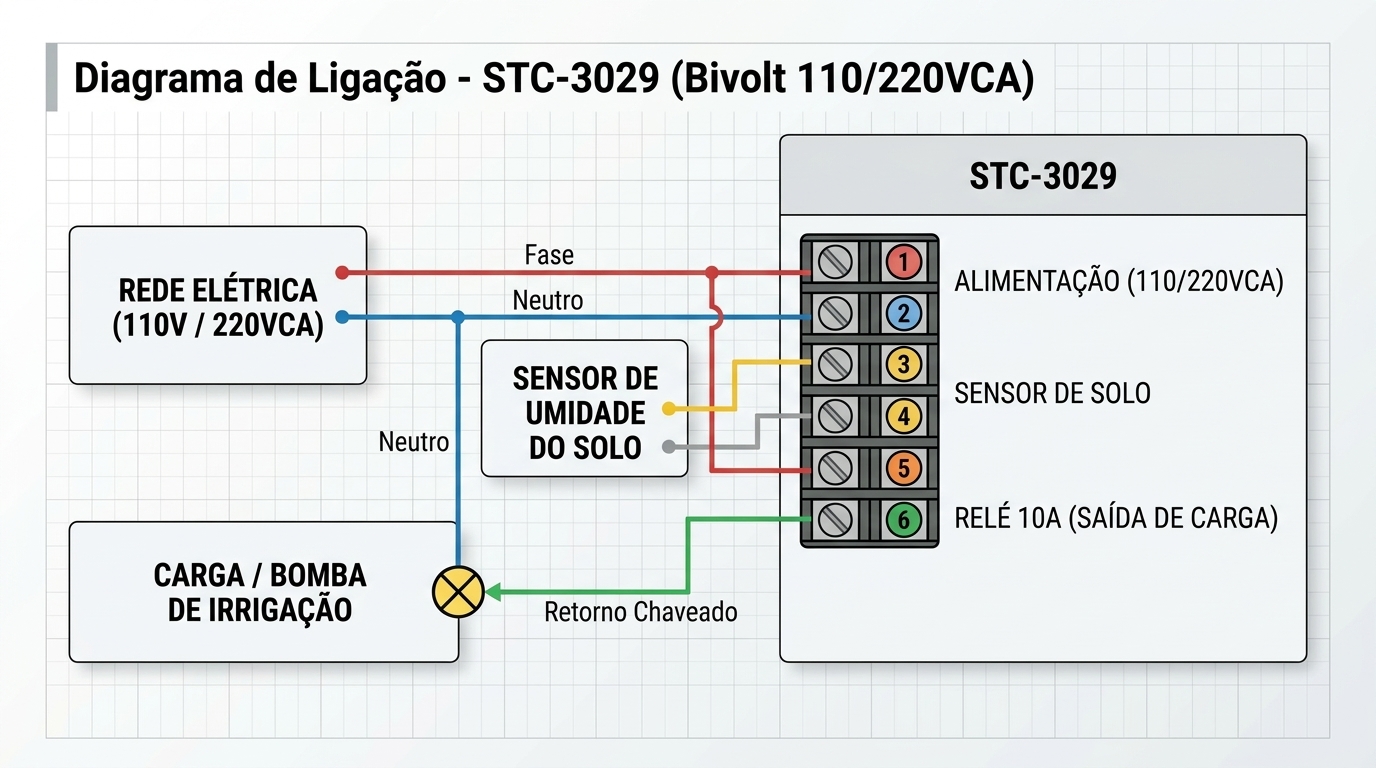

Diagrama de ligação

O STC-3029 opera com saída chaveada por relé (contato seco) nos bornes 5 e 6. Isso significa que esses bornes funcionam eletricamente como um interruptor liga/desliga isolado da alimentação interna do aparelho. O módulo suporta o chaveamento de cargas tanto em corrente alternada (110V ou 220VCA) quanto em corrente contínua (12V ou 24VCC), respeitando o limite nominal de 10A.

Conexão de sensores e cargas

Borne / Terminal	Identificação	Função	Tipo de Ligação
1 e 2	Power (110/220VCA)	Alimentação do módulo	Conectar diretamente aos condutores Fase e Neutro da rede elétrica
3 e 4	Sensor de Umidade	Conexão da sonda de solo	Conectar os 2 condutores da sonda de inserção em solo (sem polaridade)
5 e 6	Relé 10A (Carga)	Saída de controle chaveada	Interromper o condutor Fase (ou positivo) que energiza a motobomba ou válvula solenoide

💡 Atenção à saída de contato seco: os bornes 5 e 6 não emitem tensão por conta própria. Para alimentar uma bomba d’água de 110V ou 220V, leve a Fase da rede até o borne 5 e puxe o borne 6 até um dos terminais da bomba, conectando o outro terminal da bomba diretamente ao Neutro da rede.

Observações de segurança elétrica

⚠️ Atenção: desligue o disjuntor geral da rede elétrica antes de efetuar qualquer conexão ou reaperto nos bornes de alimentação e saída do STC-3029.

⛔ Perigo: a capacidade máxima de corrente do relé interno é de 10A (1000W em 110VCA ou 2000W em 220VCA em regime estritamente resistivo). Motores de bombas d’água possuem corrente de pico de partida de 4 a 7 vezes a corrente nominal; portanto, para bombas acima de 1/2 CV ou motobombas trifásicas, é terminantemente obrigatório utilizar a saída do relé para acionar a bobina de uma chave contatora de potência.

🌿 Instalação da sonda de solo: insira a haste de medição na vertical no solo ou substrato, mantendo as duas pontas metálicas totalmente enterradas na zona radicular da planta. Evite que as pontas entrem em contato direto com pedras ou paredes plásticas do vaso.

Como fazer a programação

Sinais do display e interface

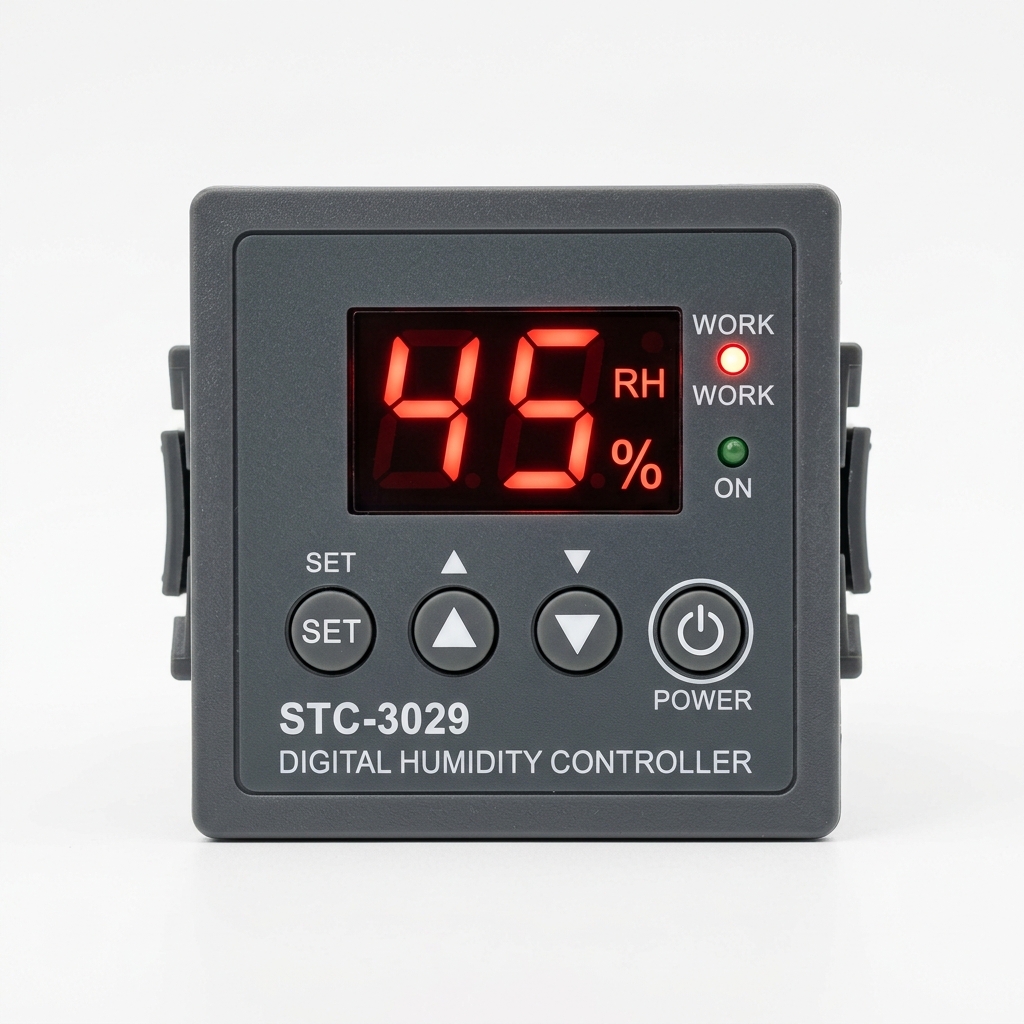

O painel frontal do STC-3029 conta com um display LED numérico de alta visibilidade e 4 botões emborrachados:

• Display Principal (Vermelho): exibe o valor da umidade medida pelo sensor em tempo real em porcentagem (%);
• LED Indicador Out / Work: acende em vermelho ou amarelo quando o relé de saída está ativado (bomba ou solenoide ligada);
• LED Indicador Set: acende ou pisca quando o aparelho se encontra em modo de configuração de parâmetros;
• Botão SET: usado para definir o valor de umidade objetivo e para acessar/navegar no menu de programação;
• Botão ▲ (Seta para cima): incrementa valores ou altera opções de parâmetros;
• Botão ▼ (Seta para baixo): decrementa valores ou altera opções de parâmetros;
• Botão POWER: liga ou desliga o funcionamento do controlador (mantendo pressionado por 3 segundos).

Modo normal de programação

Para parametrizar o funcionamento do STC-3029, siga o procedimento estruturado abaixo:

1. Ajuste do valor objetivo (SetPoint de umidade)

1. Pressione brevemente a tecla SET (o valor no display começará a piscar);
2. Pressione as teclas ▲ e ▼ para ajustar a porcentagem de umidade que você deseja manter no solo (por exemplo, 45%);
3. Aguarde 5 segundos sem pressionar nenhum botão para que o controlador salve automaticamente o valor e volte à tela de leitura.

2. Configuração dos parâmetros do sistema (F0 a F4)

1. Mantenha a tecla SET pressionada por aproximadamente 3 segundos até que apareça a inscrição F0 no visor;
2. Pressione a tecla SET repetidas vezes para alternar sequencialmente entre os parâmetros: F0 → F1 → F2 → F3 → F4;
3. Ao chegar no parâmetro que deseja alterar, pressione as teclas ▲ e ▼ para modificar o seu valor;
4. Para salvar e confirmar as alterações, pressione brevemente o botão POWER ou simplesmente aguarde 10 segundos sem tocar em nenhuma tecla.

Modo temporizado e atraso de saída (F4)

O parâmetro F4 configura um tempo de retardo (de 0 a 10 minutos) antes que o relé atraque após as condições de umidade serem atingidas. Esse recurso evita partidas repetidas provocadas por movimentação passageira de água na terra ou oscilações na absorção do substrato, protegendo os componentes elétricos da motobomba.

Ajuste fino e calibração do sensor (F2)

Caso haja diferença entre o valor medido pelo sensor e a umidade real verificada por um tensiômetro ou sensor de laboratório padrão:

1. Acesse o menu de parâmetros segurando a tecla SET por 3 segundos;
2. Navegue até o código F2;
3. Utilize as teclas ▲ e ▼ para aplicar o valor de correção (offset) entre -30% e +30%;
4. Pressione POWER ou aguarde para confirmar. Por exemplo, se o sensor marca 40% mas o solo está comprovadamente em 44%, defina F2 em +4%.

Restauração para os padrões de fábrica (Reset)

Caso deseje apagar todas as personalizações e retornar o STC-3029 para as configurações padrão originais de fábrica:

1. Com o aparelho energizado, mantenha pressionadas simultaneamente as teclas ▲ e ▼ por cerca de 5 segundos;
2. O display exibirá a indicação 888, confirmando que todos os parâmetros e calibrações foram restabelecidos com sucesso.

Exemplos de programação

Exemplo 1: Irrigação automática de horta, jardineira ou estufa (Umidificador)

Neste cenário comum, deseja-se manter a umidade do solo de uma horta em 45%. A irrigação deve iniciar sempre que a terra secar e atingir 35%, desligando imediatamente assim que a água penetrar e restabelecer os 45%:

1. Pressione SET e utilize as teclas ▲ e ▼ para definir o Objetivo em 45%;
2. Segure a tecla SET por 3 segundos para abrir o menu;
3. No parâmetro F0, configure o valor para C (modo umidificador / irrigação);
4. Pressione SET para avançar até F1 e ajuste a histerese para 10%;
5. Aguarde o display parar de piscar para salvar as configurações.

Comportamento do sistema: quando o sensor detectar que a umidade do solo caiu para 35% (45% - 10%), o relé liga a bomba de água ou válvula solenoide. Quando a água regar as raízes e a umidade subir novamente para 45%, o relé desliga a irrigação automaticamente.

Exemplo 2: Desumidificação e drenagem de solo contra encharcamento (Desumidificador)

Em culturas que não toleram excesso de água (como certas espécies de cactos, suculentas ou culturas hidropônicas específicas), é necessário acionar um exaustor ou drenagem quando a umidade subir para 55%, desligando ao retornar aos 45%:

1. Pressione SET e defina o valor Objetivo em 45%;
2. Mantenha SET pressionado por 3 segundos para acessar os parâmetros;
3. No parâmetro F0, selecione H (modo desumidificador / drenagem);
4. No parâmetro F1, ajuste a histerese para 10%;
5. Aguarde a gravação automática dos parâmetros.

Comportamento do sistema: o controlador manterá a saída desligada em condições normais. Caso chuvas ou regas excessivas elevem a umidade para 55% (45% + 10%), o relé acionará o exaustor ou drenagem até que a umidade diminua para 45%, momento em que o sistema desliga.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
A saída do relé não aciona quando o solo está seco	Parâmetro F0 incorreto (definido em H em vez de C) ou valor de histerese (F1) muito alto.	Acesse o menu segurando SET e garanta que F0 esteja configurado como “C” e que o valor Objetivo seja superior à leitura atual.
O relé atraca mas a bomba ou solenoide não funciona	Falta de interligação da fase no borne 5 do relé (saída é contato seco sem tensão própria).	O relé opera como interruptor. Verifique se a Fase da rede foi ligada ao borne 5 e se o retorno da bomba está no borne 6.
Ciclagem liga/desliga rápida e repetitiva da bomba	Histerese (F1) configurada com valor muito baixo para a velocidade de absorção do solo.	Aumente a histerese em F1 (ex.: para 8% ou 10%) ou configure um atraso de segurança em F4 (ex.: 2 minutos).
Sensor apresenta medição instável ou não altera valor	Mau contato nos bornes 3 e 4, pontas oxidadas ou bolsa de ar entre o sensor e a terra.	Reaperte os parafusos dos bornes 3 e 4, limpe as hastes de aço inoxidável e certifique-se de que a terra esteja bem compactada ao redor da sonda.
Leitura com desvio em relação a outro medidor confiável	Variação de salinidade ou densidade do substrato requerendo ajuste fino.	Acesse o parâmetro F2 no menu e aplique o offset de calibração positivo ou negativo para compensar a medição.
Display apagado mesmo conectado à rede	Falta de tensão de alimentação nos bornes 1 e 2 ou disjuntor desarmado.	Meça com um multímetro a tensão entre os bornes 1 e 2 para confirmar a presença de 110V ou 220VCA.

Conclusão

Neste manual prático, você conheceu todas as características, métodos de instalação e recursos de programação do controlador de umidade do solo STC-3029:

• Medição robusta de solo: sonda com hastes de aço inoxidável e cabo flexível de 1 metro, ideal para inserção contínua em vasos, hortas e estufas;
• Instalação elétrica simples: alimentação bivolt automática (110/220VCA) e saída a relé de contato seco (10A) compatível com cargas CA e CC;
• Programação objetiva e intuitiva: parametrização rápida de umidade alvo (SET), modo de trabalho (F0: C/H), diferencial de histerese (F1) e calibração precisa (F2);
• Segurança operacional: memória não volátil contra quedas de energia e proteção por atraso de partida (F4).

Com essas configurações, seu sistema de irrigação operará com máxima economia de água, preservando a saúde das raízes e automatizando sua plantação com total confiabilidade.
