Termostato Digital de Alta Temperatura ZFX-7016K: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato digital de alta temperatura ZFX-7016K. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato ZFX-7016K?
O ZFX-7016K é um controlador digital de temperatura microprocessado para alta temperatura, equipado com display digital LED de alta visibilidade e relé de potência integrado de 30A. Projetado para automação autônoma de sistemas de aquecimento e refrigeração, ele opera de maneira 100% independente, dispensando o uso de microcontroladores externos e sem exigir programação por computador.
Diferente dos termostatos convencionais que utilizam sondas NTC limitadas a cerca de 120°C, o ZFX-7016K acompanha um sensor termopar tipo K com revestimento protetor, permitindo medir e controlar com precisão temperaturas na faixa de 1°C a 999°C. Todas as configurações e parâmetros ajustados são armazenados em memória não volátil, garantindo a retenção dos dados mesmo após quedas de energia na rede elétrica.
Para que serve?
- Controle térmico de alta temperatura — fornos industriais, muflas, estufas de secagem, prensas térmicas, fundição e caldeiras;
- Automação de ambientes controlados — chocadeiras de aves, incubadoras de precisão, estufas agrícolas e germinadores;
- Acionamento direto de cargas de alta potência — resistências elétricas tubulares, aquecedores cerâmicos, compressores e ventiladores sem necessidade imediata de contator externo até 30A.
Por que devo usar?
- Faixa térmica estendida até 999°C — o sensor termopar tipo K viabiliza aplicações de calor elevado inviáveis para controladores NTC tradicionais;
- Relé robusto de 30A integrado — suporta chaveamento direto de equipamentos de alta potência (até 3300W em 110V ou 6600W em 220V);
- Operação bivolt 110/220VCA — alimentação versátil com seleção facilitada e gabinete padrão DIN de embutir em painéis.
Quando devo usar?
O termostato digital ZFX-7016K é indicado quando:
- O sistema opera em temperaturas superiores a 100°C ou necessita monitorar processos até 999°C;
- A carga demanda comutação de alta corrente (até 30A resistivo) diretamente pelo controlador;
- É necessária uma solução de controle térmico autônoma com display frontal embutido em painel.
Não é a melhor escolha quando:
- O processo exige medição de temperaturas negativas (abaixo de 0°C), situação em que modelos como o STC-1000, W1209 ou W1211 são mais indicados;
- É obrigatório o envio contínuo de telemetria para nuvem ou monitoramento via Wi-Fi/MQTT (preferir plataformas com ESP32 ou ESP8266 conectadas a módulos MAX6675);
- O processo industrial requer algoritmo PID com controle de ângulo de fase ou rampa/patamar para variação contínua de potência.
Como funciona o controle de temperatura
O termostato ZFX-7016K opera pelo princípio de termometria diferencial ON/OFF com histerese configurável. A ponta sensora do termopar tipo K gera uma força eletromotriz proporcional à temperatura da junção de medição. O conversor analógico-digital do controlador traduz esse sinal em valor térmico em graus Celsius (°C) ou Fahrenheit (°F), comparando-o instantaneamente com a temperatura desejada (setpoint):
- Modo Aquecimento (HC = H): a saída de relé é ativada quando a temperatura cai abaixo do valor calculado como , ligando a resistência ou fonte de calor. Ao atingir a temperatura programada no setpoint, o relé desativa;
- Modo Resfriamento (HC = C): a saída de relé é ativada quando a temperatura sobe acima do valor calculado como , acionando o sistema de refrigeração ou exaustor. Ao descer até a temperatura do setpoint, o relé desliga.
A histerese configurável (parâmetro d) cria uma faixa de tolerância que impede acionamentos repetitivos e oscilações indesejadas no relé, prolongando a vida útil dos componentes eletromecânicos.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Modelo | ZFX-7016K |
| Código SKU RoboBuilders | RB1892 |
| Tensão de alimentação | 110V – 220VCA (50/60 Hz) |
| Faixa de controle e medição | 1°C a 999°C |
| Tipo de sensor compatível | Termopar Tipo K (cabo de ~1 metro com rosca/terminal) |
| Capacidade de comutação do relé | 30A / 250VCA (contato normalmente aberto) |
| Potência máxima recomendada | 3300W em 110VCA / 6600W em 220VCA (carga resistiva) |
| Resolução do display | 1°C |
| Precisão de controle / Erro de medição | ±1°C |
| Frequência de atualização | 0,5 segundos |
| Material da carcaça | Termoplástico ABS antichama |
| Temperatura de operação do módulo | 1°C a 80°C |
| Dimensões do produto | 85,5 × 75 × 34,5 mm |
| Dimensões do recorte de painel | ~71 × 29 mm |
Parâmetros de configuração
| Código | Função | Variação | Valor padrão |
|---|---|---|---|
| HC | Modo de operação (H = Aquecimento / C = Resfriamento) | H / C | C |
| d | Histerese (diferencial de temperatura para religamento) | 1°C a 100°C | 5°C |
| LS | Limite inferior de ajuste do Setpoint (trava mínima) | 1°C a 999°C | 1°C |
| HS | Limite superior de ajuste do Setpoint (trava máxima) | 1°C a 999°C | 999°C |
| CA | Correção / Calibração de temperatura (offset) | -5°C a +5°C | 0°C |
| PT | Tempo de atraso na partida da saída (Delay de proteção) | 0 a 10 minutos | 0 min |
| AH | Alarme de alta temperatura (aviso sonoro/visual no display) | 1°C a 999°C | 999°C |
| AL | Alarme de baixa temperatura (aviso sonoro/visual no display) | 1°C a 999°C | 1°C |
💡 Dica: os parâmetros LS e HS funcionam como travas de segurança eletrônicas para evitar que operadores configurem temperaturas fora da faixa permitida para o equipamento controlado.
Faixa de medição e precisão
| Condição | Valor |
|---|---|
| Faixa de leitura do termopar K | 1°C a 999°C |
| Resolução da escala | 1°C |
| Precisão global do sistema | ±1°C |
| Tempo de resposta térmico | Rápido (sonda metálica exposta ou encapsulada) |
Método de ligação
Requisitos de instalação
- Termostato digital ZFX-7016K (SKU RB1892);
- Sensor termopar tipo K com cabo de 1 metro (incluso no kit);
- Fios de cobre condutores dimensionados para a corrente do circuito (mínimo de 2,5 mm² a 4,0 mm² para cargas até 30A);
- Disjuntor de proteção termomagnético dedicado no quadro de comando;
- Chave contatora externa (obrigatória para cargas indutivas pesadas ou correntes nominais superiores a 30A).
Diagrama de ligação
O termostato ZFX-7016K possui saída chaveada através dos contatos secos de um relé interno de alta capacidade (30A). Isso significa que os bornes da saída funcionam como um interruptor liga/desliga eletricamente isolado da alimentação interna do controlador, permitindo comutar circuitos de 110VCA, 220VCA ou circuitos em tensão contínua.
💡 Dica: para ligar uma carga em 110V ou 220V, basta passar a fase da rede por um dos bornes de saída do relé e conectar o outro borne diretamente à fase de alimentação da carga. O neutro (ou segunda fase) é conectado diretamente à carga.
Conexão de sensores e cargas
| Terminal / Borne | Identificação | Função | Conexão elétrica |
|---|---|---|---|
| 1 e 2 | Power (110/220VCA) | Alimentação do módulo | Conectar à rede elétrica 110V ou 220VCA |
| 3 e 4 | Output (Relé 30A) | Saída de controle | Interromper em série a fase que alimenta o aquecedor ou motor |
| 5 e 6 | K-Sensor (+ / -) | Entrada do sensor | Conectar os terminais do termopar tipo K respeitando a polaridade |
⚠️ Atenção: os sensores termopares tipo K possuem polaridade definida. Se a leitura de temperatura no display diminuir quando o sensor for aquecido, inverta a posição dos dois fios nos bornes 5 e 6.
Observações de segurança elétrica
⚠️ Atenção: certifique-se de que a rede elétrica geral e os disjuntores do quadro de comando estejam completamente desenergizados antes de manipular qualquer terminal dos bornes de ligação.
⛔ Perigo: embora o relé interno possua capacidade nominal de 30A, recomenda-se utilizar uma chave contatora intermediária caso a carga envolva motores elétricos de alta indução ou resistências industriais que operem continuamente próximas ao limite máximo de corrente, prevenindo fadiga térmica e superaquecimento dos bornes.
Como fazer a programação

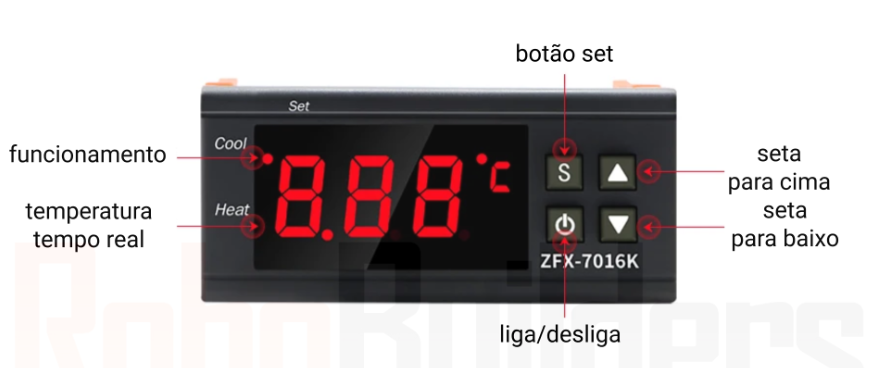

Sinais do display e teclas de operação
O painel frontal do ZFX-7016K dispõe de um display numérico de alto brilho e quatro teclas tácteis:
- Tecla Power (⏻): liga ou desliga o controlador (quando pressionada por 3 segundos na tela principal) e confirma os valores alterados nos menus;
- Tecla S (Set): entra no modo de ajuste do Setpoint (toque rápido) ou no menu de parâmetros avançados (manter pressionado por 3 segundos);
- Teclas ▲ / ▼: aumentam ou diminuem os valores numéricos dos parâmetros e navegam pela lista de configurações;
- Indicadores de status: sinalizam a operação do relé e a unidade de temperatura selecionada.
Ajuste da temperatura-alvo (Setpoint)
- Com o termostato ligado na tela principal, dê um toque rápido na tecla S;
- O valor de temperatura programado começará a piscar no display;
- Pressione as teclas ▲ ou ▼ para ajustar a temperatura desejada de desligamento;
- Pressione a tecla Power (⏻) para confirmar o valor ou aguarde 5 segundos sem pressionar nenhum botão para que o controlador salve automaticamente.
Modo normal (configuração dos parâmetros avançados)
Para configurar o modo de trabalho (aquecimento/refrigeração), a histerese, os limites e os alarmes:
- Mantenha pressionada a tecla S por aproximadamente 3 segundos até que o primeiro código de parâmetro (HC) apareça no visor;
- Use as teclas ▲ e ▼ para navegar até o parâmetro que deseja modificar (HC, d, LS, HS, CA, PT, AH, AL);
- Ao localizar o parâmetro desejado, pressione a tecla S para visualizar e editar o seu valor;
- Utilize as teclas ▲ e ▼ para alterar o valor do parâmetro;
- Pressione a tecla Power (⏻) para salvar a alteração e retornar à navegação dos demais parâmetros;
- Após concluir todas as configurações, aguarde cerca de 5 segundos para que o controlador retorne à tela principal de medição.
💡 Dica: caso o display apresente a mensagem Er, o parâmetro não foi salvo corretamente ou houve conflito de limites entre LS e HS. Repita o procedimento confirmando pela tecla Power.
Ajuste fino e calibração de temperatura (CA)
Caso seja detectada uma divergência entre a leitura do ZFX-7016K e um termômetro padrão calibrado:
- Acesse o menu de parâmetros avançados e selecione a opção CA;
- Pressione S para abrir o valor de calibração;
- Ajuste o fator de compensação entre -5°C e +5°C (por exemplo, se a temperatura real é 102°C e o visor marca 100°C, ajuste CA para +2°C);
- Confirme pressionando a tecla Power (⏻).
Exemplos de programação
Exemplo 1: Controle de aquecimento para forno elétrico de alta temperatura
Para manter um forno de secagem em 180°C, com religamento automático da resistência quando a temperatura cair para 170°C:
- Pressione S rapidamente e configure o Setpoint para 180°C;
- Acesse o menu avançado (segurar S por 3s) e verifique se HC está configurado em H (aquecimento);
- No parâmetro d (histerese), ajuste o valor para 10°C (180°C - 10°C = 170°C);
- No parâmetro AH (alarme de alta), configure para 200°C para alertar sobre eventual sobreaquecimento;
- Pressione Power (⏻) para salvar.
Comportamento do sistema: o termostato mantém o relé ligado até atingir 180°C. Ao atingir essa temperatura, desliga a resistência. Quando o forno esfriar até 170°C, o relé volta a ligar.
Exemplo 2: Controle térmico para chocadeira e incubadora de ovos
Para controlar uma incubadora mantendo a temperatura estável em 38°C com faixa estreita de tolerância:
- Ajuste a temperatura do Setpoint para 38°C;
- Configure o parâmetro HC para H (modo de aquecimento);
- Ajuste a histerese (d) para 1°C (o aquecedor religará em 37°C);
- Configure o alarme de baixa (AL) em 35°C e o de alta (AH) em 40°C;
- Confirme e salve as opções.
Comportamento do sistema: o ambiente interno da chocadeira permanecerá rigorosamente controlado entre 37°C e 38°C, acionando o alarme caso ocorra oscilação fora dos limites de segurança.
Exemplo 3: Controle de exaustor em ambiente de resfriamento industrial
Para acionar um exaustor quando a temperatura da sala técnica ultrapassar 45°C, desligando-o quando retornar a 35°C:
- Ajuste o Setpoint para 35°C;
- No menu avançado, configure HC para C (modo de refrigeração/resfriamento);
- Configure a histerese (d) para 10°C (35°C + 10°C = 45°C);
- Configure o atraso de partida (PT) em 1 minuto para evitar partidas em falso;
- Pressione Power (⏻) para confirmar.
Comportamento do sistema: quando a temperatura do ambiente atingir 45°C, o relé acionará o exaustor após o delay de 1 minuto, desligando-o assim que o ambiente esfriar até 35°C.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Temperatura diminui quando o sensor aquece | Polaridade invertida dos terminais do termopar tipo K. | Inverta as posições dos dois condutores do termopar nos bornes 5 e 6 do controlador. |
| Display exibindo HHH ou LLL | Termopar rompido, desconectado ou temperatura fora da faixa (1°C a 999°C). | Verifique a fixação dos terminais nos bornes 5 e 6 ou substitua a sonda por um termopar K íntegro. |
| Display exibindo mensagem de erro Er | Conflito entre os limites de segurança LS e HS ou falha de gravação. | Revise os valores de LS e HS garantindo que LS < HS e confirme cada parâmetro pressionando a tecla Power. |
| Relé atraca mas o forno não aquece | Carga sem alimentação na fase de passagem do contato seco. | Verifique se a fase da rede elétrica passa em série pelos bornes 3 e 4 do relé antes de chegar ao aquecedor. |
Conclusão
Este manual abordou de forma completa o termostato digital de alta temperatura ZFX-7016K, desde as características de engenharia até a instalação elétrica e configuração dos modos de trabalho:
- O que é e como funciona: controlador de temperatura autônomo bivolt (110/220VCA) com sensor termopar tipo K de alta faixa (1°C a 999°C), display LED frontal e relé embutido de 30A;
- Especificações técnicas: faixa de 1°C a 999°C com precisão de ±1°C, gabinete ABS compacto para montagem em painel e capacidade de chavear cargas de alta potência;
- Método de ligação: esquema elétrico com contatos secos de saída, conexões de alimentação e cuidados com a polaridade do termopar tipo K;
- Como fazer a programação: passo a passo detalhado para ajuste do Setpoint, navegação pelos parâmetros avançados de HC a AL, calibração de leitura e alarmes térmicos;
- Exemplos de programação: aplicações práticas para fornos elétricos de alta temperatura, chocadeiras/incubadoras e sistemas de exaustão e resfriamento;
- Resolução de dúvidas (FAQ): tabela prática com soluções rápidas para inversão de polaridade do termopar, mensagens Er/HHH e proteção de sobrecorrente.
Com a correta instalação elétrica e a parametrização adequada da histerese e dos limites operacionais, o ZFX-7016K oferece um controle térmico confiável, seguro e de excelente custo-benefício para automações térmicas residenciais, comerciais e industriais.
