Termostato Digital W1209: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o termostato digital W1209. Se desejar adquirir este controlador, clique aqui.

Descrição geral do produto

O que é o Termostato Digital W1209?

O W1209 é um controlador de temperatura digital microcontrolado de alta precisão com display LED de 3 dígitos de 7 segmentos e relé embutido. Desenvolvido para automação térmica de baixo custo, o módulo opera de forma 100% autônoma alimentado por 12VCC, sem necessitar de microcontroladores externos como Arduino, ESP32 ou Raspberry Pi e sem depender de compilação de código em computador.

A leitura térmica é realizada por uma sonda termistor NTC de 10K com encapsulamento em aço inoxidável à prova d’água. O acionamento da carga externa é feito por meio de uma saída chaveada por relé de contato seco (suportando até 10A em 14VDC ou 5A em 240VAC). Os parâmetros e valores programados pelo usuário ficam armazenados na memória interna não volátil (EEPROM), permanecendo gravados mesmo após o desligamento da alimentação.

Para que serve?

Automação de aquecimento — controle de resistências elétricas, chocadeiras, estufas agrícolas, viveiros e aquários;
Automação de resfriamento — acionamento de coolers, compressores de geladeiras, cervejeiras e sistemas com pastilha Peltier;
Monitoramento e proteção térmica — corte de segurança contra superaquecimento de equipamentos eletrônicos e painéis elétricos com aviso de alarme.

Por que devo usar?

Excelente custo-benefício — oferece leitura em décimos de grau (0,1°C) e relé de controle direto em uma placa compacta e acessível;
Saída chaveada independente — os contatos secos do relé isolam a alimentação de 12VCC do circuito de carga, permitindo chavear cargas de 12V, 24V, 110V ou 220V;
Programação completa no painel — controle de histerese, atraso de acionamento (delay), limites de temperatura, calibração e alarme por meio de apenas 3 botões tácteis.

Quando devo usar?

O termostato digital W1209 é indicado quando:

O projeto exige controle On/Off autônomo de temperatura com alta confiabilidade e espaço físico reduzido;
Há disponibilidade de uma fonte de alimentação contínua de 12VCC para o módulo;
A carga acionada opera com corrente contínua de até 10A ou alternada de até 5A.

Não é a melhor escolha quando:

É necessária alimentação direta pela rede elétrica de 110V/220V sem fonte externa (preferir o modelo W1211 ou STC-1000);
O processo industrial exige controle proporcional derivativo (PID) com ajuste contínuo de potência (usar controlador industrial tipo REX-C100 com relé de estado sólido);
É exigido registro de dados em nuvem, controle remoto via Wi-Fi ou painel web (preferir microcontrolador ESP32 com sensor DS18B20).

Como funciona o controle de temperatura

O microcontrolador do W1209 faz leituras periódicas de temperatura a cada 0,5 segundo através do sensor NTC 10K. O algoritmo de controle On/Off compara o valor instantâneo com a temperatura-alvo (setpoint) e a histerese definida no parâmetro P1:

Modo aquecimento (P0 = H): quando a temperatura medida cai abaixo de $(\text{Temperatura-Alvo} - P1)$ , o relé atraca (LED indicador vermelho na placa acende) e energiza o atuador térmico. Ao atingir a temperatura-alvo, o relé abre e corta o aquecimento;
Modo resfriamento (P0 = C): quando a temperatura medida sobe acima de $(\text{Temperatura-Alvo} + P1)$ , o relé atraca após o tempo de delay configurado em P5 e aciona a refrigeração. Ao atingir a temperatura-alvo, a refrigeração desliga.

A histerese configurável ( $P1$ ) evita o desgaste prematuro do relé e do equipamento por oscilações térmicas mínimas ao redor do ponto de corte.

Variantes disponíveis

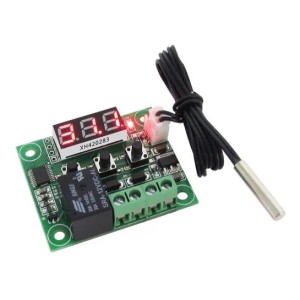

Placa do termostato digital W1209 com display e relé

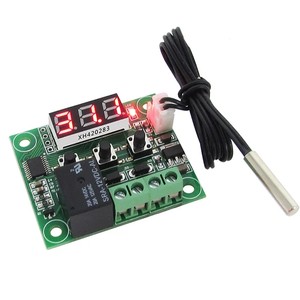

Sonda de temperatura NTC 10K à prova d'água

Módulo termostato W1209 com gabinete em acrílico

Variante / Modelo	Código SKU	Alimentação	Gabinete	Sensor incluído
W1209 Padrão com Sensor	RB0072	12VCC	Placa aberta (sem gabinete)	Sonda NTC 10K 50 cm
W1209-WK / W2809 com Display Duplo	RB1058	12VCC	Placa aberta com moldura	Sonda NTC 10K 50 cm
W1211 com Temporizador	RB1504	110/220VCA	Embutir em painel com caixa	Sonda NTC 10K 100 cm

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo	W1209
Código SKU	RB0072
Tensão de alimentação	12VCC (tolerância de 10VCC a 14VCC)
Consumo de corrente	≤ 35 mA (relé aberto) / ≤ 65 mA (relé atracado)
Faixa de medição e controle	-50°C a +110°C
Resolução do display	0,1°C (-9,9°C a 99,9°C) / 1,0°C (fora dessa faixa)
Precisão de medição	±0,1°C
Taxa de atualização	0,5 segundos (500 ms)
Tipo de sensor	NTC 10K (0,5% B3950) com cápsula em inox à prova d’água
Comprimento do cabo do sensor	50 cm
Tipo de saída	Chaveada (contato normalmente aberto do relé)
Capacidade do relé	10A / 14VDC ou 5A / 240VAC (máx. 125VAC 20A / 14VDC 20A de pico)
Display	3 dígitos de 7 segmentos LED vermelho de 0,28”
Indicador de status	LED SMD vermelho (indica relé atracado)
Temperatura de operação da placa	-10°C a 60°C (umidade 20% a 85% sem condensação)
Dimensões da placa	48,5 × 40,0 × 14,0 mm
Furos de fixação	4 furos M3 (espaçamento 41 × 32,5 mm)

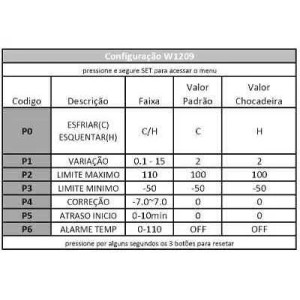

Parâmetros de configuração

Código	Função	Variação	Valor padrão
P0	Modo de operação (Resfriamento / Aquecimento)	C / H	C
P1	Histerese (diferencial de acionamento)	0,1°C a 15,0°C	2,0°C
P2	Limite superior de temperatura configurável	-45°C a 110°C	110°C
P3	Limite inferior de temperatura configurável	-50°C a 105°C	-50°C
P4	Calibração de temperatura (offset de leitura)	-7,0°C a +7,0°C	0,0°C
P5	Atraso de acionamento do relé (delay de proteção)	0 a 10 minutos	0 min
P6	Alarme de alta temperatura	OFF / ON (0°C a 110°C)	OFF

💡 Dica: a memória interna grava as configurações automaticamente 5 segundos após a última tecla ser pressionada, sem perigo de perda em faltas de energia.

Faixa de medição e precisão

Faixa térmica	Resolução	Precisão
-9,9°C a 99,9°C	0,1°C	±0,1°C
-50,0°C a -10,0°C	1,0°C	±0,5°C
100,0°C a 110,0°C	1,0°C	±0,5°C

Método de ligação

Requisitos de instalação

Termostato digital W1209 com sensor NTC (RB0072);
Fonte de alimentação estabilizada de 12VCC com corrente mínima de 500 mA (0,5A);
Equipamento de carga (aquecedor, resistência, compressor, lâmpada, ventilador ou solenoide);
Fonte de alimentação da carga (12VCC, 24VCC, 110VCA ou 220VCA conforme o atuador);
Chave contatora de potência ou relé auxiliar (obrigatório para cargas alternadas acima de 5A ou indutivas pesadas).

Diagrama de ligação

O termostato W1209 possui saída chaveada por relé (contato seco). Os terminais K0 e K1 funcionam eletricamente como os dois polos de um interruptor liga/desliga comum, totalmente isolados dos terminais de alimentação +12V e GND.

Isso permite alimentar o módulo em 12VCC enquanto a carga conectada a K0/K1 pode operar em outra tensão (por exemplo, uma lâmpada ou resistência ligada na rede de 110V ou 220VCA).

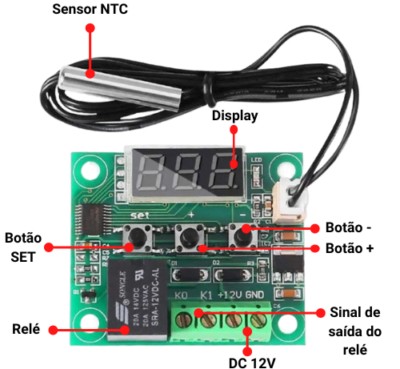

Diagrama elétrico de ligação do termostato W1209

Bornes de conexão e botões do termostato W1209

Conexão de sensores e cargas

Terminal / Borne	Identificação	Função	Como conectar
+12V	VCC	Alimentação positiva (+12VCC)	Ligar ao polo positivo da fonte de 12V
GND	GND	Alimentação negativa (0V / Terra)	Ligar ao polo negativo da fonte de 12V
K0	Relé - Polo A	Entrada do contato seco	Conectar à fase da rede ou ao positivo da fonte da carga
K1	Relé - Polo B	Saída do contato seco	Conectar ao borne de entrada da carga a ser acionada
Conector 2 pinos	NTC Sensor	Entrada analógica do sensor	Conectar o plugue branco da sonda NTC 10K (sem polaridade)

💡 Dica: o sensor NTC 10K não possui polaridade. Caso utilize cabos de extensão, qualquer um dos dois fios pode ser conectado em qualquer um dos pinos do conector sem afetar a precisão da leitura.

Observações de segurança elétrica

⚠️ Atenção: nunca aplique tensão de rede alternada (110V ou 220VCA) diretamente nos bornes +12V e GND. Esses bornes destinam-se exclusivamente à alimentação contínua de 12VCC da placa eletrônica. A ligação incorreta causará queima instantânea e irreversível do microcontrolador.

⛔ Perigo: a corrente nominal máxima do relé onboard é de 5A para 240VAC e 10A para 14VDC. Para acionar cargas indutivas pesadas (motores elétricos, compressores de grande porte ou bancos de resistências com consumo superior a 500W em 110V ou 1000W em 220V), utilize os terminais K0/K1 para acionar a bobina de uma chave contatora de potência externa.

Como fazer a programação

Sinais do display e teclas

O painel frontal do W1209 é composto por 3 teclas tácteis e 1 display numérico:

Tecla SET: entra no menu de ajuste de temperatura-alvo (toque rápido) e no menu avançado de parâmetros P0 a P6 (manter pressionada por 5 segundos);
Tecla + (Mais): incrementa o valor numérico ou navega para o parâmetro seguinte;
Tecla - (Menos): decrementa o valor numérico ou navega para o parâmetro anterior;
LED vermelho indicador: aceso fixo quando os contatos K0 e K1 do relé estão fechados (saída energizada); apagado quando o relé está em repouso.

Códigos especiais no display

LLL — Sonda NTC desconectada, fio rompido ou circuito aberto;
HHH — Temperatura lida acima do limite (+110°C) ou sensor em curto-circuito (o relé desarma por segurança);
--- — Alarme de temperatura acionado pelo parâmetro P6.

Modo normal (passo a passo de ajuste)

1. Ajuste rápido da temperatura-alvo (Setpoint)

Com o termostato ligado e exibindo a temperatura atual, pressione a tecla SET uma vez;
O display começará a piscar exibindo a temperatura-alvo atual;
Utilize as teclas + e - para ajustar a temperatura desejada com resolução de 0,1°C;
Aguarde cerca de 5 segundos sem pressionar nenhum botão até o display parar de piscar. O valor será salvo automaticamente.

2. Ajuste dos parâmetros avançados (P0 a P6)

Mantenha a tecla SET pressionada por cerca de 5 segundos até que a indicação P0 apareça no display;
Pressione as teclas + ou - para navegar entre os parâmetros (P0, P1, P2, P3, P4, P5, P6);
Ao localizar o parâmetro desejado, pressione SET uma vez para visualizar o seu valor configurado;
Utilize as teclas + e - para alterar o valor do parâmetro;
Pressione SET novamente para confirmar a alteração e retornar à seleção de parâmetros;
Repita para os demais parâmetros ou aguarde 5 segundos para salvar e retornar à tela principal de medição.

Ajuste fino e calibração (P4)

O parâmetro P4 permite calibrar o termostato introduzindo uma correção de $-7,0^\circ\text{C}$ a $+7,0^\circ\text{C}$ na medição:

$\text{Temperatura exibida} = \text{Temperatura lida pelo sensor} + P4$

Se o W1209 estiver marcando $26,5^\circ\text{C}$ e um termômetro de precisão calibrado marcar $25,0^\circ\text{C}$ , configure P4 em $-1,5^\circ\text{C}$ ;
Se estiver marcando $23,0^\circ\text{C}$ e a referência marcar $24,2^\circ\text{C}$ , configure P4 em $+1,2^\circ\text{C}$ .

Restauração das configurações de fábrica (Reset)

Caso o termostato apresente parâmetros desconfigurados:

Desligue a alimentação de 12VCC da placa;
Pressione e mantenha pressionados simultaneamente os botões + e -;
Com os dois botões pressionados, religue a alimentação de 12VCC;
O display exibirá 888 por alguns instantes, indicando que todos os parâmetros (P0 a P6) foram restaurados com sucesso para os valores padrão de fábrica.

Exemplos de programação

Exemplo 1: Controle de aquecimento para viveiros e estufas

Para manter um viveiro de répteis ou uma estufa de germinação aquecida a 24,0°C, acionando o aquecedor quando a temperatura cair abaixo de 18,0°C e desligando ao atingir 24,0°C:

Pressione a tecla SET rapidamente e, com as teclas + e -, defina a temperatura-alvo em 24.0;
Mantenha pressionada a tecla SET por 5 segundos para entrar no menu de parâmetros;
No parâmetro P0, pressione SET, altere o valor para H (Heating / Aquecimento) e pressione SET;
Navegue até o parâmetro P1, pressione SET, altere o valor da histerese para 6.0 e pressione SET;
Aguarde 5 segundos para que as configurações sejam gravadas.

Comportamento do sistema:

Se a temperatura medida for $\le 18,0^\circ\text{C}$ ( $24,0^\circ\text{C} - 6,0^\circ\text{C}$ ), o relé atracará e o aquecedor ligará;
Ao atingir $24,0^\circ\text{C}$ , o relé abrirá e desligará o aquecedor, mantendo o ambiente na faixa térmica ideal.

Exemplo 2: Controle de resfriamento para refrigerador ou cervejeira

Para controlar um refrigerador conservador de alimentos ou cervejeira, mantendo a temperatura interna em 5,0°C, ligando a refrigeração se a temperatura ultrapassar 10,0°C e protegendo o compressor com delay de 3 minutos:

Pressione SET rapidamente e ajuste a temperatura-alvo em 5.0;
Pressione e segure SET por 5 segundos até exibir P0;
No parâmetro P0, certifique-se de que o valor seja C (Cooling / Resfriamento);
Navegue até P1 e configure a histerese em 5.0 ( $5,0^\circ\text{C}$ de diferença);
Navegue até P5 e configure o atraso de partida em 3 (3 minutos de delay para o compressor);
Aguarde 5 segundos para salvar.

Comportamento do sistema:

Quando a temperatura interna ultrapassar $10,0^\circ\text{C}$ ( $5,0^\circ\text{C} + 5,0^\circ\text{C}$ ), o termostato aguardará o delay de 3 minutos configurado em P5 e então acionará o compressor;
O compressor permanecerá em funcionamento até que a temperatura interna baixe para $5,0^\circ\text{C}$ , ponto no qual o relé desarmará.

Exemplo 3: Alarme de sobretemperatura para rack ou painel elétrico

Para monitorar um painel elétrico e disparar um alarme sonoro/visual caso a temperatura atinja 55,0°C:

Configure a temperatura-alvo em 45.0 e P0 em C (para ligar ventiladores de exaustão);
Acesse o menu de parâmetros e selecione P6;
Altere o valor de P6 de OFF para ON, ajustando o gatilho de alarme em 55.0;
Salve e saia do menu.

Comportamento do sistema:

Se a temperatura ultrapassar $55,0^\circ\text{C}$ , o display exibirá --- intermitente e desativará as saídas para proteção contra superaquecimento até o resfriamento seguro do compartimento.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
A saída não liga nem desliga quando a temperatura se altera	Parâmetro P0 (modo) ou P1 (histerese) configurado na lógica errada, ou delay P5 ativo.	Verifique se P0 está em H (aquecimento) ou C (resfriamento), aguarde o término do atraso P5 e confira o valor da histerese P1.
O relé cicla (liga e desliga repetidamente) em intervalos curtos	Histerese (P1) configurada com valor excessivamente baixo.	Aumente o valor de P1 para 1,5°C a 3,0°C e posicione a sonda NTC longe do fluxo de ar direto da saída térmica.
O display exibe a mensagem LLL ou HHH	Indicação LLL indica sonda NTC desconectada ou rompida. HHH indica curto-circuito ou temperatura acima de +110°C.	Verifique o encaixe do cabo no conector de 2 pinos e teste a continuidade do sensor NTC 10K.
A temperatura medida difere da leitura de outro termômetro	Desvio característico da sonda NTC ou resistência adicional de cabos longos.	Utilize um termômetro confiável como referência e ajuste o offset de calibração no parâmetro P4.

Conclusão

Este manual abordou de forma completa o termostato digital W1209, desde os conceitos básicos até o diagrama de ligação elétrica, programação dos parâmetros e exemplos práticos de aplicação:

O que é e como funciona: controlador térmico autônomo compacto de 12VCC com display LED de 3 dígitos, sonda NTC 10K à prova d’água e saída chaveada por relé de contato seco (até 10A / 14VDC ou 5A / 240VAC);
Especificações técnicas: ampla faixa de medição e controle de -50°C a +110°C com resolução decimal de 0,1°C, atualização rápida de 0,5s e retenção de configurações em memória EEPROM;
Método de ligação: esquema elétrico com contatos secos isolados em K0/K1, compatíveis com cargas de 12V, 24V, 110V e 220V, com recomendação de chave contatora para correntes elevadas;
Como fazer a programação: passo a passo prático para definir a temperatura-alvo e os 7 parâmetros avançados (P0 a P6), calibração por offset em P4 e reset para padrões de fábrica;
Exemplos de programação: configurações completas passo a passo para controle de viveiros em aquecimento, refrigeração com delay de compressor e alarmes de segurança para painéis;
Resolução de dúvidas (FAQ): tabela prática com soluções para diagnóstico de códigos de display, ciclagem e calibração de leitura.

Com a instalação elétrica adequada e os parâmetros bem ajustados, o termostato digital W1209 oferece uma solução robusta, altamente precisa e de baixo custo para automação de sistemas térmicos residenciais, laboratoriais, rurais e industriais.
