Termostato Digital W1209-WK: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o termostato digital W1209-WK. Se desejar adquirir este controlador, clique aqui.

Descrição geral do produto

O que é o Termostato Digital W1209-WK?

O W1209-WK (também comercializado como W2809) é um controlador de temperatura digital microcontrolado compacto para embutir em painel, equipado com display LED duplo de alto brilho e relé de acionamento integrado. Projetado para automação autônoma de sistemas térmicos em corrente contínua e alternada, ele opera de forma 100% independente, sem a necessidade de microcontroladores externos como Arduino, ESP32 ou Raspberry Pi e sem exigir conexão com computador.

O termostato realiza medições contínuas de temperatura através de uma sonda NTC 10K à prova d’água blindada em aço inoxidável e gerencia a carga conectada por meio de uma saída chaveada por relé (contato seco com capacidade de até 10A). Todas as configurações e parâmetros ajustados nos menus são gravados em memória não volátil (EEPROM), permanecendo salvos mesmo após cortes no fornecimento de energia elétrica.

Para que serve?

Controle de aquecimento e resfriamento — automação precisa de chocadeiras, estufas, viveiros, aquários, terrários, refrigeradores, cervejeiras artesanais e freezers;
Proteção térmica de equipamentos — monitoramento de temperatura em painéis elétricos, gabinetes de servidores, máquinas industriais e bancos de baterias;
Comutação de atuadores térmicos — acionamento automático de resistências elétricas, pastilhas Peltier, compressores, ventiladores e exaustores.

Por que devo usar?

Operação autônoma e compacta — gabinete de embutir com moldura frontal e display duplo que exibe simultaneamente a temperatura medida e o valor de ajuste (setpoint);
Saída chaveada isolada (contato seco) — permite acionar cargas em diferentes níveis de tensão (12VCC, 24VCC, 110VCA ou 220VCA até 10A);
Proteção programável completa — conta com histerese ajustável, calibração de offset, limites de segurança superior/inferior, retardo de partida (delay) e alarme por sobretemperatura.

Quando devo usar?

O termostato W1209-WK é indicado quando:

É necessária uma solução de controle térmico de baixo custo, compacta e pronta para embutir em caixa ou painel frontal;
A carga elétrica a ser chaveada opera em até 10A (ou acionando uma contatora externa para potências maiores);
O sistema requer alimentação em 12VCC (baterias, fontes chaveadas ou sistemas solares fotovoltaicos).

Não é a melhor escolha quando:

A instalação dispõe apenas de alimentação direta em 110/220VCA sem espaço para uma fonte de 12VCC (nesse caso, recomenda-se o modelo W1211, STC-1000 ou W3230 bivolt);
É obrigatório o monitoramento remoto via Wi-Fi ou registro de dados em nuvem (recomenda-se ESP32 com sensor DS18B20);
O processo fabril exige controle modulado tipo PID com rampa e patamar de alta precisão analógica.

Como funciona o controle de temperatura

O W1209-WK monitora em tempo real a temperatura captada pela sonda NTC 10K e compara essa leitura com a temperatura-alvo programada (Setpoint) e os limites de histerese (P1):

Modo Aquecimento (P0 = H): o relé atraca e aciona o aquecedor quando a temperatura medida cai abaixo do setpoint ajustado. Ao atingir o setpoint somado à histerese ( $Setpoint + P1$ ), o relé desliga a carga;
Modo Resfriamento (P0 = C): o relé atraca e aciona o refrigerador quando a temperatura medida sobe acima do setpoint. Ao resfriar o ambiente até atingir o setpoint menos a histerese ( $Setpoint - P1$ ), o relé desliga a carga.

A histerese configurável (P1) atua como zona morta de estabilidade, evitando que variações mínimas de fração de grau provoquem oscilações e chaveamentos repetitivos no relé, prolongando a vida útil de resistências, compressores e ventiladores.

Variantes disponíveis

Modelo	Código SKU	Tensão de Operação	Tipo de Saída	Sensor Incluso
Termostato Digital W1209-WK (W2809)	RB1058	12VCC	Relé 10A (Contato Seco NA)	NTC 10K à prova d’água (cabo ~30cm)

Especificações técnicas

Principais especificações

Parâmetro	Valor
Modelo	W1209-WK (W2809)
Código SKU	RB1058
Tensão de alimentação	12VCC (mínimo 1A recomendado)
Faixa de medição e controle	-50°C a 110°C
Resolução do display	0,1°C (-9,9°C a 99,9°C) / 1°C (fora dessa faixa)
Precisão de medição	±0,1°C a ±0,2°C
Taxa de atualização	0,5 segundos
Tipo de display	LED duplo de 3 dígitos (superior: temperatura medida / inferior: setpoint ou parâmetro)
Sensor de temperatura	NTC 10K (B3950 ±0,5%) à prova d’água com cápsula de inox
Tipo de saída	Contato seco de relé Normalmente Aberto (NA / K0 e K1)
Capacidade de corrente do relé	10A (até 250VCA / 125VCA ou 14VCC/10A)
Temperatura de operação do módulo	-10°C a 60°C
Umidade de operação	20% a 85% UR (sem condensação)
Dimensões externas	48 mm (comprimento) × 29 mm (largura) × 32 mm (profundidade)
Dimensões de recorte para painel	46 mm × 26,5 mm

Parâmetros de configuração

Código	Função	Variação	Valor Padrão
P0	Modo de trabalho (Resfriamento / Aquecimento)	C (Cooling) / H (Heating)	C
P1	Histerese (diferença de retorno do relé)	0,1°C a 30,0°C	2,0°C
P2	Limite superior de temperatura (Trava de segurança)	-50°C a 110°C	110°C
P3	Limite inferior de temperatura (Trava de segurança)	-50°C a 110°C	-50°C
P4	Calibração do sensor (Offset de temperatura)	-7,0°C a +7,0°C	0,0°C
P5	Atraso de acionamento do relé (Delay de partida)	0 a 10 minutos	0 min
P6	Alarme de alta temperatura (Desligamento de segurança)	OFF / 0°C a 110°C	OFF

💡 Dica: o parâmetro P5 (atraso de acionamento) é essencial ao controlar compressores de refrigeradores e freezers, pois garante tempo hábil para a equalização de pressão do gás refrigerante antes de uma nova partida.

Faixa de medição e precisão

Faixa de Temperatura	Resolução de Exibição	Precisão Típica
-50°C a -10°C	1°C	±0,5°C
-9,9°C a 99,9°C	0,1°C	±0,1°C ~ ±0,2°C
100°C a 110°C	1°C	±0,5°C

Método de ligação

Requisitos de instalação

Termostato digital W1209-WK (SKU RB1058);
Fonte de alimentação chaveada de 12VCC com corrente mínima de 1A;
Sonda NTC 10K à prova d’água (inclusa no produto);
Fiação condutora de cobre dimensionada de acordo com a potência da carga (recomendado 1,5 mm² para até 10A);
Carga a ser acionada (resistência, aquecedor, lâmpada, ventilador, cooler ou compressor);
Chave contatora de potência auxiliar (obrigatória caso a corrente da carga ultrapasse 10A).

Diagrama de ligação

O W1209-WK conta com bornes traseiros de engate rápido com parafusos, divididos em alimentação do módulo (+12V e GND) e saída chaveada por relé (K0 e K1). Os bornes K0 e K1 formam um contato seco (interruptor em série), totalmente isolado da alimentação interna de 12VCC.

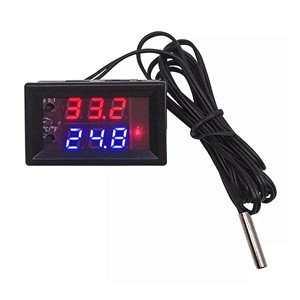

Vista frontal do termostato digital W1209-WK

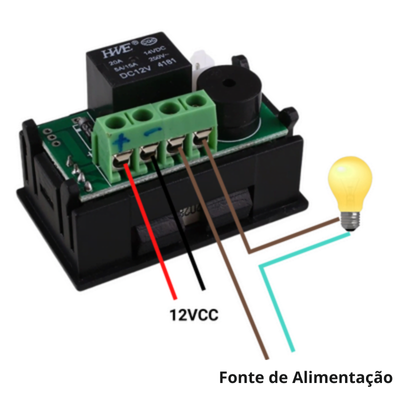

Esquema elétrico de ligação do termostato W1209-WK

Conexão de sensores e cargas

Borne / Terminal	Identificação	Função	Como Conectar
+12V	Alimentação (+)	Polo positivo 12VCC	Ligar ao polo positivo (+) da fonte 12V
GND	Alimentação (-)	Polo negativo 12VCC	Ligar ao polo negativo (-) da fonte 12V
K0	Relé Entrada	Contato seco do relé	Receber a fase ou o positivo da alimentação da carga
K1	Relé Saída	Contato seco comutado	Enviar a alimentação comutada para o terminal da carga
Conector 2 vias	NTC Sensor	Entrada analógica NTC 10K	Conectar o plugue da sonda de temperatura (sem polaridade)

💡 Dica: o relé funciona exatamente como um interruptor liga/desliga: ele interrompe um dos polos da carga (Fase em 110V/220V ou Positivo em 12V/24V), enquanto o outro polo (Neutro ou Negativo) vai conectado diretamente à carga.

Observações de segurança elétrica

⚠️ Atenção: a alimentação do módulo eletrônico do W1209-WK deve ser exclusivamente de 12VCC. Nunca ligue a rede de 110V ou 220VCA diretamente nos bornes +12V e GND, sob pena de queima imediata e perda da garantia.

⛔ Perigo: a capacidade máxima nominal dos contatos do relé interno é de 10A. Para cargas indutivas pesadas, motores elétricos, compressores de grande porte ou resistências com consumo superior a 1000W em 110V ou 2000W em 220V, utilize a saída do W1209-WK para acionar a bobina de uma chave contatora de potência adequada.

Como fazer a programação

Sinais do display e painel

O painel frontal do W1209-WK possui interface intuitiva com três botões tácteis e visor duplo:

Display Superior (Vermelho): mostra a temperatura real medida pelo sensor NTC em tempo real (ou o código do parâmetro ativo durante a configuração, de P0 a P6);
Display Inferior (Azul): mostra a temperatura-alvo (setpoint) programada (ou o valor em edição do parâmetro ativo);
LED Indicador de Saída: acende quando os contatos do relé interno estão atracados (carga ligada).

Ajuste rápido da temperatura-alvo (Setpoint)

Com o termostato ligado na tela normal de medição, pressione rapidamente a tecla SET (o display inferior começará a piscar);
Pressione as teclas + (incrementar) ou - (decrementar) até alcançar a temperatura desejada;
Aguarde cerca de 5 segundos sem pressionar nenhum botão: o display parará de piscar e salvará automaticamente o novo setpoint na memória.

Para entrar no menu de parâmetros do sistema:

Pressione e segure o botão SET por aproximadamente 3 segundos até que o código P0 seja exibido no display superior;
Navegue entre os parâmetros (P0, P1, P2, P3, P4, P5, P6) utilizando os botões + e -;
Ao atingir o parâmetro que deseja configurar, pressione a tecla SET para liberar a alteração do valor no display inferior;
Utilize os botões + e - para selecionar o valor desejado;
Pressione SET para confirmar e use + / - para navegar até outro parâmetro;
Após finalizar todos os ajustes, aguarde 5 segundos sem tocar nas teclas para que o controlador salve os dados e retorne à tela de medição.

Descrição detalhada dos parâmetros

P0 — Modo de Trabalho (C / H):
- C (Cooling / Resfriamento): o relé liga quando a temperatura sobe acima do setpoint e desliga quando esfria até $(Setpoint - P1)$ ;
- H (Heating / Aquecimento): o relé liga quando a temperatura desce abaixo do setpoint e desliga quando aquece até $(Setpoint + P1)$ .
P1 — Histerese (0,1°C a 30,0°C):
- Define o diferencial de temperatura necessário para comutar o relé. Evita liga/desliga intermitente da carga.
P2 — Trava de Limite Superior (-50°C a 110°C):
- Impede que operadores ajustem acidentalmente um setpoint acima deste limite. Se a temperatura ultrapassar o valor configurado, o display alertará HHH.
P3 — Trava de Limite Inferior (-50°C a 110°C):
- Impede a seleção de temperaturas abaixo desta faixa. Caso a medição fique abaixo deste valor, o visor alertará LLL.
P4 — Calibração do Sensor NTC (-7,0°C a +7,0°C):
- Permite somar ou subtrair um valor de offset para calibrar o termostato de acordo com um termômetro padrão de referência.
P5 — Atraso de Acionamento (0 a 10 minutos):
- Insere um retardo temporizado antes de atracar o relé, protegendo compressores de refrigeração contra partidas repetitivas.
P6 — Alarme de Alta Temperatura (OFF / 0°C a 110°C):
- Define um limite crítico onde o termostato desliga imediatamente a carga e exibe --- no visor para evitar acidentes térmicos.

Restauração das configurações de fábrica (Reset)

Caso queira retornar todos os parâmetros para a configuração de fábrica:

Desligue a alimentação do termostato;
Pressione e mantenha pressionados simultaneamente os botões + e -;
Ligue a alimentação de 12VCC mantendo ambos os botões pressionados por cerca de 3 segundos;
O visor exibirá 888 e reiniciará com os valores padrão de fábrica restaurados.

Exemplos de programação

Exemplo 1: Controle de aquecimento para viveiros, chocadeiras e estufas

Para manter um viveiro ou incubadora em temperatura estável de 24°C, ligando a lâmpada/resistência sempre que a temperatura cair para 18°C e desligando ao atingir 24°C:

Pressione SET e defina o setpoint em 18,0°C;
Segure SET por 3 segundos para abrir os parâmetros;
Acesse P0 e selecione o modo H (Aquecimento);
Acesse P1 e configure a histerese em 6,0°C;
Aguarde salvar.

Comportamento do sistema: o relé acionará o aquecedor sempre que o sensor medir temperatura igual ou inferior a 18,0°C e desligará automaticamente ao atingir 24,0°C ( $18,0°C + 6,0°C$ ).

Exemplo 2: Controle de resfriamento para refrigerador ou cervejeira

Para automatizar uma cervejeira mantendo as bebidas a 4°C, ligando o compressor quando a temperatura subir para 6°C e com proteção de 3 minutos de delay:

Pressione SET e defina a temperatura-alvo em 4,0°C;
Acesse P0 e defina o modo como C (Resfriamento);
Acesse P1 e ajuste a histerese para 2,0°C;
Acesse P5 e configure o atraso de partida em 3 minutos;
Aguarde salvar.

Comportamento do sistema: o compressor ligará quando a temperatura atingir 6,0°C ( $4,0°C + 2,0°C$ ), respeitando os 3 minutos de intervalo seguro, e desligará assim que o ambiente atingir 4,0°C.

Exemplo 3: Controle térmico para aquário com proteção de alarme

Para manter a água de um aquário aquecida a 26°C com desligamento de emergência em 32°C:

Pressione SET e ajuste o setpoint para 25,5°C;
Em P0, selecione H;
Em P1, configure 0,5°C (retorno suave em 26,0°C);
Em P6, ative o alarme de emergência em 32,0°C;
Aguarde salvar.

Comportamento do sistema: o aquecedor ligará sempre que a água estiver abaixo de 25,5°C e desligará em 26,0°C. Se por qualquer anomalia a temperatura subir até 32,0°C, o alarme P6 desarmará a saída.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
Display exibindo 888 ou LLL	Sonda NTC desconectada, rompida ou temperatura abaixo de -50°C.	Verifique a conexão dos fios da sonda nos bornes ou substitua o sensor NTC 10K.
Display exibindo HHH	Temperatura medida acima de 110°C ou trava P2 excedida.	Verifique o ambiente térmico e revise o valor limite configurado em P2.
Relé não atraca (LED apagado)	Temperatura dentro da faixa de histerese, delay P5 ativo ou modo P0 incorreto.	Verifique o modo em P0 (C/H), aguarde a contagem do delay P5 e confira o valor de P1.
Relé atraca (LED aceso), mas carga não liga	Erro na fiação dos bornes K0/K1 ou falta de alimentação na carga (contato seco).	Verifique se a fase/positivo da carga passa em série pelos bornes K0 e K1.
Chaveamento muito frequente (liga/desliga rápido)	Histerese (P1) configurada com valor muito baixo.	Aumente o valor de P1 para 1,5°C a 3,0°C.
Leitura divergente do termômetro de referência	Desvio padrão da sonda NTC ou comprimento do cabo.	Utilize o parâmetro P4 para calibrar o offset de temperatura.

Conclusão

Este manual abordou de forma completa o termostato digital W1209-WK, desde os conceitos básicos até o esquema elétrico, programação dos parâmetros e exemplos práticos de aplicação:

O que é e como funciona: controlador de temperatura digital microcontrolado autônomo em 12VCC com display duplo, sensor NTC 10K à prova d’água e saída chaveada por relé de até 10A;
Especificações técnicas: ampla faixa de controle de -50°C a 110°C com resolução decimal de 0,1°C, formato de embutir em painel e memória não volátil;
Método de ligação: esquema elétrico de bornes com contato seco isolado (K0 e K1) para acionamento de cargas em 12V/24VCC ou 110V/220VCA e integração com contatora para potências elevadas;
Como fazer a programação: passo a passo para configuração rápida de setpoint, parametrização de P0 a P6, calibração de leitura com offset e diagnóstico de falhas com códigos de erro;
Exemplos práticos: parametrizações completas para aquecimento de estufas/incubadoras, refrigeração com delay de compressor e proteção térmica em aquários;
Resolução de dúvidas (FAQ): tabela de diagnóstico com soluções rápidas para códigos de display, temporizações de relé e acoplamento de cargas.

Com a correta instalação elétrica e o ajuste fino dos parâmetros de histerese e calibração, o termostato W1209-WK oferece uma solução compacta, precisa e altamente econômica para automação térmica residencial, rural e industrial.
