Display LCD 3.5 Touch no Raspberry Pi: Instalação, Drivers e Configuração

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Display LCD 3.5” Touchscreen para Raspberry Pi. Se desejar adquirir este produto, clique aqui.

O Display LCD 3.5” Touchscreen é uma das soluções mais práticas, compactas e acessíveis para transformar qualquer placa da família Raspberry Pi em um computador totalmente autônomo e portátil. Com resolução de 480 × 320 pixels, painel sensível ao toque do tipo resistivo e barramento de comunicação SPI de alta velocidade, este módulo acopla-se de forma direta sobre o conector GPIO de 40 pinos, dispensando cabos HDMI externos, adaptadores volumosos ou fontes secundárias de energia.

Neste guia detalhado, você aprenderá desde as especificações físicas e elétricas do componente, a identificação dos pinos de alimentação e sinal, a instalação física sem risco de danos e o passo a passo completo da instalação e compilação dos drivers (LCD-show), até a rotação de orientação da tela (0°, 90°, 180° e 270°), a calibração precisa do touchscreen resistivo e exemplos práticos de dashboards e modo quiosque (Kiosk).

---

Especificações técnicas

Principais especificações

Parâmetro	Valor
Modelo Comercial	Display TFT LCD 3.5” Touchscreen para Raspberry Pi (MPI3501)
Código SKU RoboBuilders	RB0083
Dimensão da Tela	3,5 polegadas (diagonal útil)
Tecnologia do Painel	TFT LCD com retroiluminação por LEDs brancos
Resolução Nativa	480 × 320 pixels
Relação de Proporção (Aspect Ratio)	8:5 (15:10)
Profundidade de Cores	65.536 cores (RGB565 de 16 bits)
Tecnologia de Toque	Touchscreen Resistivo de 4 fios de alta sensibilidade
Controlador de Toque (Touch IC)	XPT2046 / ADS7846
Controlador de Vídeo (LCD IC)	ILI9486 / ILI9488
Barramento de Comunicação	SPI (Serial Peripheral Interface) com canais de seleção independentes
Tipo de Conector	Barra de pinos fêmea de 26 pinos (2 × 13 vias, passo padrão de 2,54 mm)
Tensão de Alimentação	5V DC (fornecido pelos pinos 2 e 4 do GPIO do Raspberry Pi)
Tensão Lógica dos Sinais	3.3V LVTTL (100% compatível com os níveis lógicos do Raspberry Pi)
Consumo de Corrente Médio	120 mA a 160 mA em regime normal de operação
Compatibilidade de Hardware	Raspberry Pi 1 Model B+, 2B, 3B, 3B+, 4B, 5, Pi Zero / Zero 2 W
Acessórios Inclusos	Caneta Stylus plástica para toque de precisão

Características elétricas e operacionais

Parâmetro Elétrico / Ambiental	Mínimo	Típico	Máximo	Unidade
Tensão de Alimentação Principal ($V_{CC}$)	4,75	5,00	5,25	V
Nível Lógico de Entrada Alto ($V_{IH}$)	2,00	3,30	3,60	V
Nível Lógico de Entrada Baixo ($V_{IL}$)	-0,30	0,00	0,80	V
Corrente em Operação Contínua	110	145	190	mA
Frequência de Clock do Barramento SPI ($f_{SCLK}$)	16	32	125	MHz
Taxa de Quadros (Frame Rate típico via SPI)	15	25	35	FPS
Temperatura de Operação	-20	25	+70	°C
Temperatura de Armazenamento	-30	—	+80	°C
Umidade Relativa Suportada (sem condensação)	10	—	90	% RH

---

Descrição do produto

O que é o Display LCD 3.5” Touchscreen para Raspberry Pi?

O Display LCD 3.5” é uma placa de extensão do tipo HAT/Shield compacta projetada sob medida para acoplar-se no topo da placa Raspberry Pi. O circuito integra em uma única placa de circuito impresso de duas faces um painel de cristal líquido de alta nitidez com matriz ativa TFT, uma película frontal resistiva transparente para captura de toques mecânicos, o circuito integrado dedicado XPT2046 para conversão analógico-digital das coordenadas de toque $(X, Y)$ e o chip controlador gráfico ILI9486/ILI9488.

A comunicação com o processador do Raspberry Pi é realizada por meio do barramento SPI (Serial Peripheral Interface). O display utiliza o pino de seleção de chip SPI_CE0 para envio dos comandos e dados gráficos da imagem, enquanto o controlador de toque utiliza o canal SPI_CE1 com uma linha de interrupção dedicada (TP_IRQ no pino GPIO 25), assegurando que o sistema operacional identifique toques imediatamente sem sobrecarregar a CPU com consultas contínuas (polling).

Para que serve?

O módulo cumpre a função de terminal primário de vídeo e interface de entrada tátil direta para sistemas baseados em Linux e Raspberry Pi OS, sendo amplamente aplicado em:

• Estações de monitoramento e telemetria industrial: exibição contínua de gráficos de sensores, temperaturas de servidores, tráfego de rede e variáveis de processo;
• Consoles portáteis e emuladores retrô: montagem de videogames no estilo Game Boy e estações de jogos portáteis (como RetroPie e Lakka);
• Painéis de comando IoT e automação residencial: quiosques interativos com botões táteis para controle de iluminação, relés, câmeras de segurança e termostatos.

Por que devo usar?

• Encaixe mecânico e elétrico direto (Plug-and-Play no GPIO): elimina totalmente a necessidade de cabos HDMI externos, protoboards, fitas planas soltas e conversores de sinal;
• Alimentação compartilhada de baixo consumo: opera aproveitando os 5V fornecidos diretamente pela linha de alimentação da placa Raspberry Pi, sem necessidade de fonte de energia adicional;
• Interação tátil integrada com caneta Stylus: permite operar o ambiente gráfico do Raspberry Pi OS (Desktop) e clicar em botões pequenos com total exatidão através da caneta de precisão inclusa.

Quando devo usar?

O display de 3.5” é a melhor escolha em cenários onde:

• O espaço físico é restrito e exige uma montagem monobloco ultra-compacta fixada sobre a placa;
• O projeto deve ser móvel ou embarcado (robótica, maletas de diagnóstico, terminais veiculares);
• A interface de usuário consiste em botões, formulários, indicadores gráficos, dashboards web ou telas do Node-RED.

Quando não é a solução mais indicada:

• Aplicações com reprodução de vídeos em alta resolução (1080p a 60 FPS) ou softwares de modelagem 3D pesados: o barramento de dados opera via SPI serial e não possui a taxa de transferência massiva de uma porta nativa micro-HDMI / DSI;
• Interfaces que exijam gestos multi-toque capacitivos complexos (pinch-to-zoom com dois dedos): o painel é resistivo de toque único de alta precisão via pressão mecânica.

Pinout e diagrama de entradas/saídas

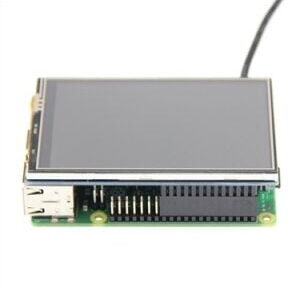

O conector fêmea soldado na parte inferior da placa do display possui 26 pinos organizados em duas fileiras de 13 vias. Ele encaixa-se exatamente sobre os pinos 1 a 26 do conector GPIO do Raspberry Pi. Os pinos 27 a 40 do Raspberry Pi ficam livres para conexão de outros circuitos externos.

---

Como fazer a ligação

Requisitos de instalação e alimentação

Antes de iniciar a instalação física, certifique-se de dispor dos seguintes itens recomendados:

1. Placa Raspberry Pi: Raspberry Pi 3 Model B/B+, Raspberry Pi 4 Model B, Raspberry Pi 5 ou Raspberry Pi 2;
2. Fonte de Alimentação Estável: fonte oficial de boa qualidade (mínimo 5V / 2.5A para Raspberry Pi 3, ou 5V / 3A ou 5.1V / 5A para Raspberry Pi 4/5). Fontes fracas de celulares causam queda de tensão (undervoltage), provocando reinicializações ou instabilidade na iluminação de fundo da tela;
3. Cartão MicroSD de Alta Velocidade: mínimo de 16 GB, classe 10 (U1 ou U3), com o sistema operacional gravado.

Diagrama de ligação elétrica

O encaixe do display é do tipo sandwich, conectando-se diretamente sobre a barra de pinos GPIO. Observe abaixo o mapeamento exato entre os pinos da placa Raspberry Pi e os sinais do módulo:

Tabela de conexões dos terminais

A tabela abaixo descreve cada um dos terminais utilizados pelo display e pelo controlador de toque:

Pino RPi	Pino Display	Identificação do Sinal	Tipo de Sinal	Função Técnica e Descrição
1	1	3V3	Alimentação	Linha de 3.3V DC para alimentação da lógica digital e circuito interno do touch
2	2	5V	Alimentação	Entrada principal de 5V DC para retroiluminação por LEDs (Backlight)
4	4	5V	Alimentação	Entrada paralela auxiliar de 5V DC para distribuição uniforme de corrente
6	6	GND	Alimentação	Referência de 0V (Terra comum do sistema)
9	9	GND	Alimentação	Referência de 0V adicional para blindagem e redução de ruído de alta frequência
18	18	GPIO 24 (LCD_RS)	Entrada Digital	Seleção de Registro (Register Select): alterna entre Comandos e Dados de pixels
19	19	GPIO 10 (SPI0_MOSI)	Entrada Digital	Linha de transmissão Master Out Slave In do barramento SPI para envio da imagem
20	20	GND	Alimentação	Referência de 0V para o circuito digital de alta velocidade
21	21	GPIO 9 (SPI0_MISO)	Saída Digital	Linha Master In Slave Out: recebe as coordenadas digitalizadas pelo chip XPT2046
22	22	GPIO 25 (TP_IRQ)	Saída Digital	Sinal de Interrupção de Toque (nível baixo ativo quando a tela é pressionada)
23	23	GPIO 11 (SPI0_SCLK)	Entrada Digital	Sinal de Clock de sincronismo do barramento serial SPI
24	24	GPIO 8 (SPI0_CE0)	Entrada Digital	Chip Enable 0: habilita a comunicação SPI com o controlador do display ILI9486
25	25	GND	Alimentação	Referência de 0V do circuito analógico do touchscreen
26	26	GPIO 7 (SPI0_CE1)	Entrada Digital	Chip Enable 1: habilita a comunicação SPI com o controlador de toque XPT2046

[!NOTE] Os pinos 3, 5, 7, 8, 10, 11, 12, 13, 15, 16 e os pinos de 27 a 40 do conector de 40 pinos do Raspberry Pi não são requisitados para o funcionamento deste display, podendo ser aproveitados para sensores e atuadores externos caso utilize uma placa expansora em T (GPIO Header Expander).

Cuidados e observações de segurança

[!CAUTION] Desligue sempre a alimentação antes do encaixe: nunca conecte ou desconecte o display com a placa Raspberry Pi ligada à tomada. O desalinhamento momentâneo de pinos energizados de 5V com pinos lógicos de 3.3V do processador Broadcom causa curto-circuito instantâneo e perda permanente da placa!

[!WARNING] Atenção ao alinhamento do Pino 1: o conector do display possui 26 pinos fêmea, enquanto o conector do Raspberry Pi possui 40 pinos macho. Posicione o conector do display alinhado rigorosamente à extremidade do Pino 1 (canto superior esquerdo, próximo ao leitor de cartão SD e conector de alimentação). Os 14 pinos restantes no lado oposto do conector do Raspberry Pi devem permanecer desocupados.

[!TIP] Dissipação de calor: o processador do Raspberry Pi 3B+ e 4B gera aquecimento considerável. Como o display fica assentado diretamente sobre a placa, certifique-se de instalar dissipadores de calor de alumínio com perfil baixo sobre o processador e o chip de memória RAM antes de acoplar a tela.

---

Como usar

Guia de operação passo a passo

Para fazer o display funcionar corretamente com exibição de imagem e suporte ao toque, é necessário preparar o cartão MicroSD, conectar o display, ligar a placa e instalar os pacotes de drivers específicos para o chip gráfico. Acompanhe abaixo o roteiro estruturado:

Passo 1: Preparação do Sistema Operacional (Raspberry Pi Imager)

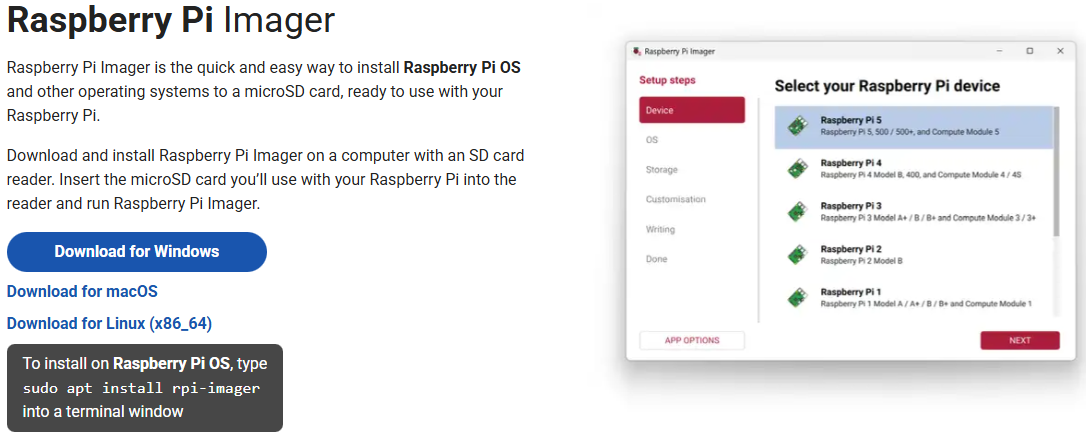

1. Acesse o site oficial da fundação Raspberry Pi e faça o download do software oficial Raspberry Pi Imager para o seu sistema operacional (Windows, macOS ou Linux);
2. Instale e execute o Raspberry Pi Imager no computador:

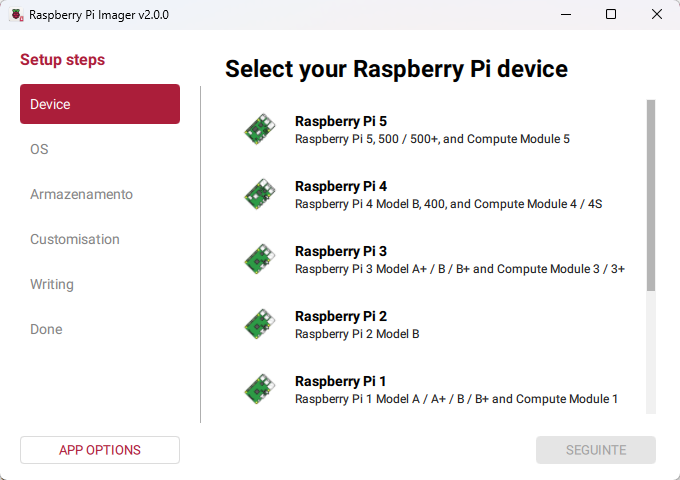

3. No aplicativo, clique em Choose Device (Escolher Modelo) e selecione a sua versão da placa (ex.: Raspberry Pi 3 ou Raspberry Pi 4):

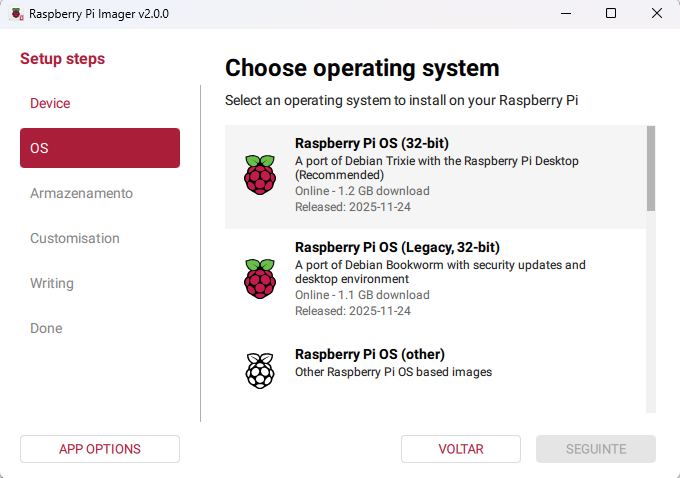

4. Clique em Choose OS (Escolher Sistema Operacional). É altamente recomendável selecionar a versão com interface gráfica Raspberry Pi OS (32-bit) ou Raspberry Pi OS (Legacy / Bullseye) para máxima compatibilidade com os scripts de calibração:

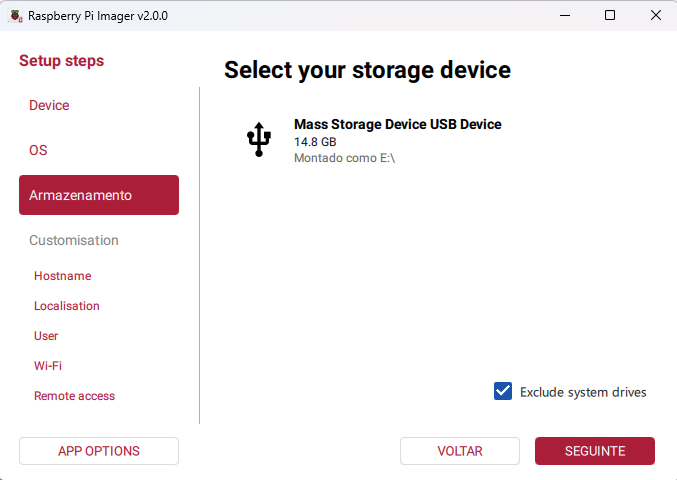

5. Clique em Choose Storage (Escolher Armazenamento) e selecione o seu cartão MicroSD no leitor USB:

6. Na janela pop-up de customização do sistema operacional (OS Customisation), defina as configurações prévias de conexão:

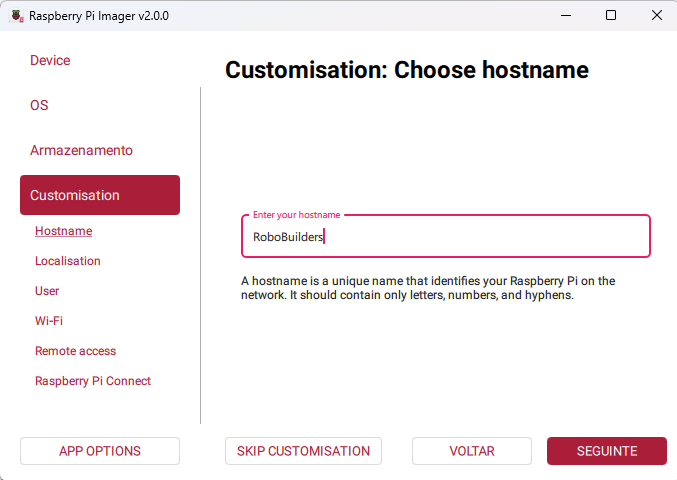

   • Defina o Nome do dispositivo (Hostname):

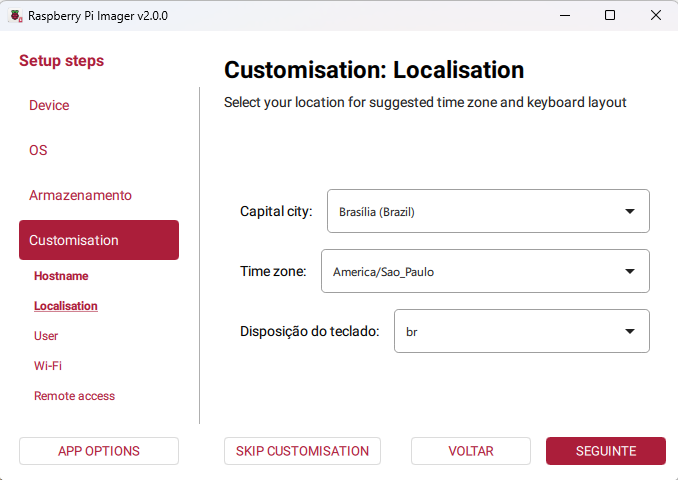

• Configure o fuso horário (Timezone) e o idioma do teclado:

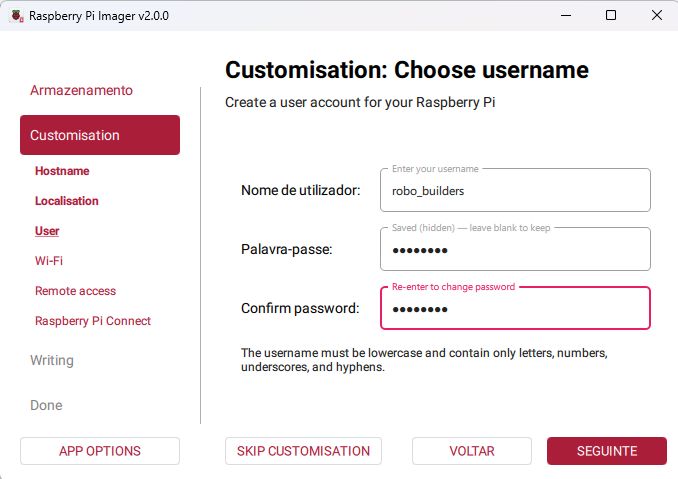

• Defina o nome do Usuário principal e crie uma Senha forte (anote estas credenciais para realizar o login no terminal):

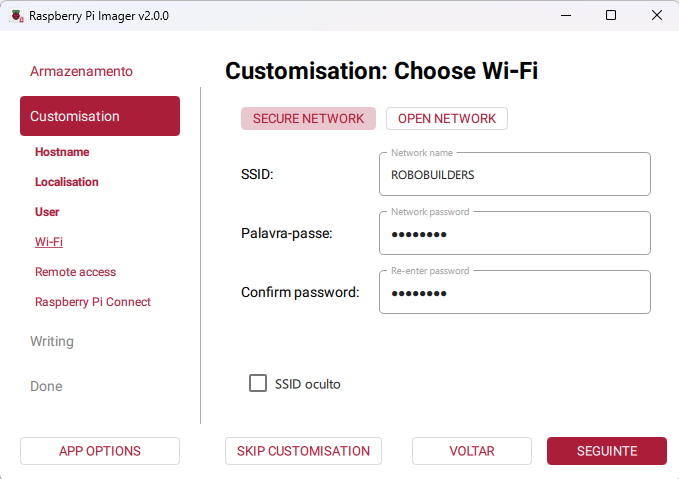

• Preencha o nome da rede Wi-Fi e a respectiva senha para conexão automática na primeira inicialização:

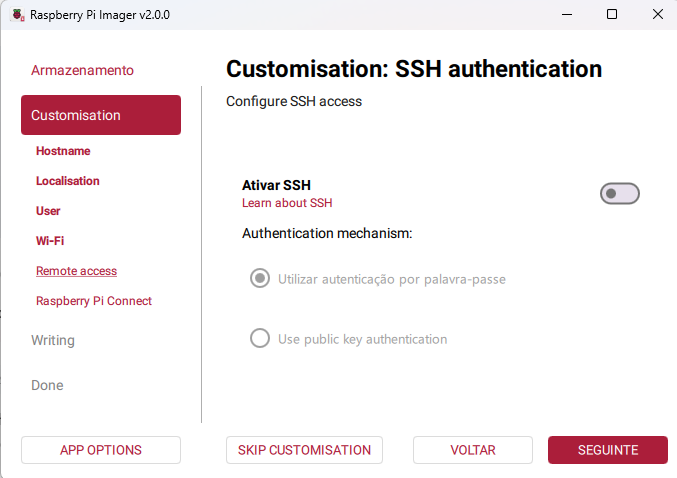

• Habilite a aba SSH com autenticação por senha (Use password authentication), permitindo acessar o Raspberry Pi remotamente pelo computador caso prefira:

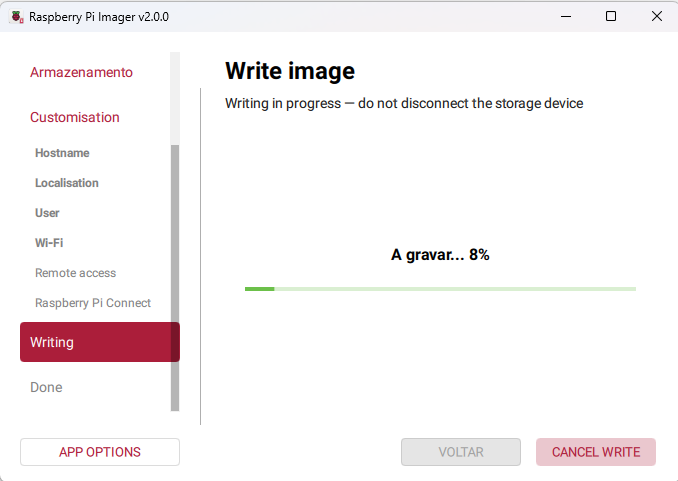

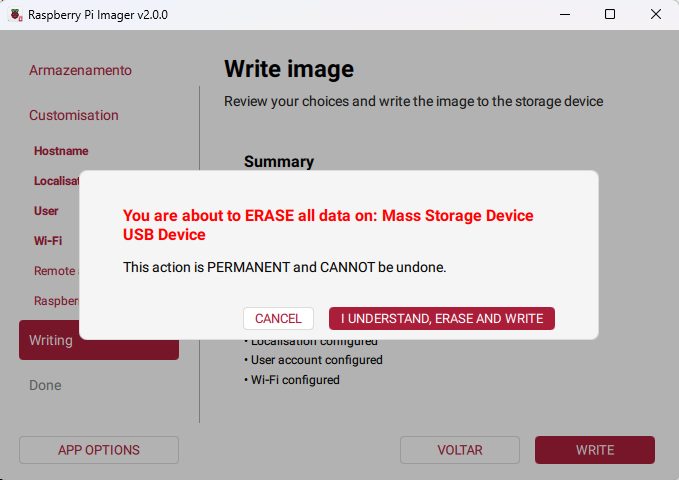

7. Clique em Salvar, confirme a gravação e aguarde o processo de escrita e verificação terminar:

8. Ao concluir com sucesso, retire o cartão MicroSD do computador e insira-o no slot da placa Raspberry Pi:

Passo 2: Conexão física do display

1. Certifique-se de que a fonte de alimentação do Raspberry Pi está desconectada da tomada;

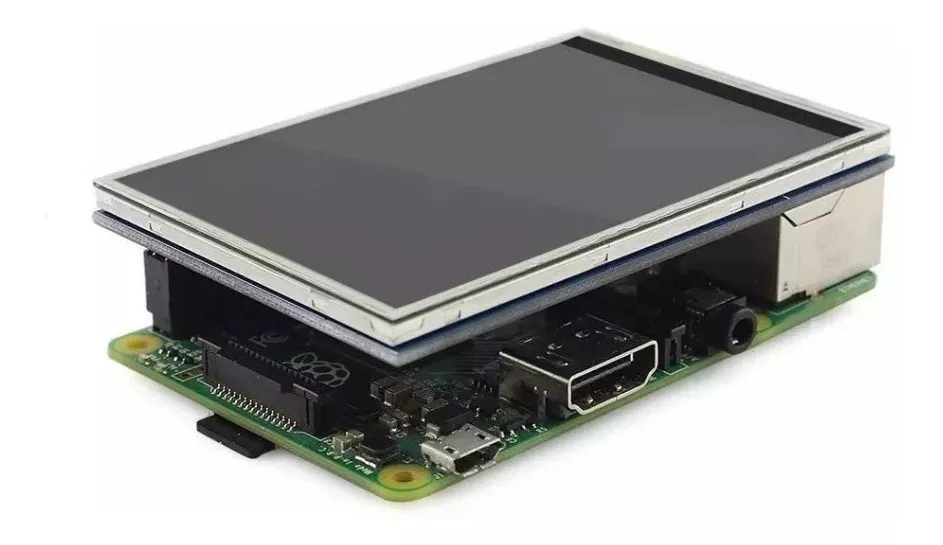

2. Encaixe a barra de 26 pinos fêmea do display sobre os primeiros 26 pinos do conector GPIO da placa, mantendo as duas placas paralelas e pressionando uniformemente sem forçar de forma assimétrica:

Passo 3: Primeira inicialização e acesso ao terminal

1. Conecte um teclado USB e, temporariamente, conecte um monitor externo à saída HDMI do Raspberry Pi (ou acesse a placa via SSH através do terminal do computador utilizando ssh usuario@ip_do_raspberry);
2. Conecte a fonte de alimentação ao Raspberry Pi;
3. No primeiro boot, a luz de fundo (backlight) do display 3.5” acenderá em branco sólido. Isso é perfeitamente normal, pois os drivers gráficos ainda não foram instalados pelo sistema operacional. O vídeo inicial será exibido no monitor HDMI.

Passo 4: Instalação dos drivers gráficos e de touch (LCD-show)

1. Abra o aplicativo Terminal do Raspberry Pi OS (ou use a sessão SSH);
2. Certifique-se de que a placa possui conexão com a internet ativa;
3. Execute o bloco de comandos abaixo para baixar o repositório oficial de drivers LCD-show da GoodTFT:

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/

4. Agora, execute o instalador dedicado para telas de 3.5 polegadas:

sudo ./LCD35-show

5. O instalador configurará o módulo de kernel do driver de vídeo fbtft (framebuffer SPI), ajustará o arquivo /boot/config.txt (ou /boot/firmware/config.txt no Bookworm) e criará as regras de calibração do touchscreen;
6. Ao final do procedimento, a placa Raspberry Pi será reiniciada automaticamente.

Passo 5: Inicialização com o Display em operação

Após a reinicialização, o sinal de vídeo será roteado diretamente da porta HDMI para a tela LCD 3.5”! Você visualizará o logo inicial do Raspberry Pi OS e, em seguida, a interface gráfica completa do Desktop na tela tátil de 3.5 polegadas.

---

Modos de operação e ajustes

1. Rotação da Orientação da Tela (0°, 90°, 180° e 270°)

Dependendo do case, gabinete ou aplicação de montagem, você pode orientar a tela em modo retrato (vertical) ou paisagem (horizontal). Para alterar a orientação, basta entrar na pasta do driver e passar o ângulo desejado como parâmetro:

cd LCD-show/

• 0 Graus (Modo Retrato padrão):

sudo ./LCD35-show 0

• 90 Graus (Modo Paisagem / Horizontal padrão - Recomendado para Desktop):

sudo ./LCD35-show 90

• 180 Graus (Modo Retrato invertido):

sudo ./LCD35-show 180

• 270 Graus (Modo Paisagem invertido):

sudo ./LCD35-show 270

O sistema compilará os novos parâmetros de rotação e reiniciará a placa automaticamente, sincronizando simultaneamente a matriz gráfica do display e a rotação dos eixos $(X, Y)$ do controlador de toque.

2. Como retornar a saída de vídeo para o monitor HDMI padrão

Caso precise utilizar a placa em uma televisão ou monitor grande de alta resolução via cabo HDMI, não é necessário reinstalar o sistema do zero. Basta executar o comando de reversão:

cd LCD-show/
sudo ./LCD-hdmi

O sistema restaurará o driver padrão de framebuffer HDMI e reiniciará a placa. Para voltar a utilizar a tela de 3.5” no futuro, basta executar novamente sudo ./LCD35-show 90.

3. Calibração fina do Touchscreen Resistivo

Caso você perceba que o ponteiro do mouse não coincide exatamente com o ponto onde você encosta a caneta stylus, realize a recalibração de 4 pontos do sensor resistivo:

1. Instale a ferramenta oficial de calibração para ambiente X11:

sudo apt-get update
sudo apt-get install -y xinput-calibrator

2. Dispare o calibrador gráfico na tela do display:

DISPLAY=:0.0 xinput_calibrator

3. Uma tela branca com 4 cruzes vermelhas surgirá na tela. Utilize a caneta Stylus plástica inclusa e toque com firmeza no centro exato de cada uma das 4 cruzes sequencialmente;
4. No terminal, o aplicativo imprimirá um bloco de configuração de coordenadas com a sintaxe:

Section "InputClass"
    Identifier      "calibration"
    MatchProduct    "ADS7846 Touchscreen"
    Option  "MinX"  "3936"
    Option  "MaxX"  "227"
    Option  "MinY"  "268"
    Option  "MaxY"  "3880"
    Option  "SwapXY" "1"
    Option  "InvertX" "0"
    Option  "InvertY" "0"
EndSection

5. Salve essas opções no arquivo de configuração do servidor gráfico:

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

Substitua os valores antigos pelos valores calculados na tela, pressione Ctrl + O para salvar e Ctrl + X para sair. Na próxima inicialização, o toque estará 100% calibrado e com precisão pixel a pixel!

---

Exemplos práticos de uso

Exemplo 1: Dashboard de Monitoramento do Sistema com Python e Tkinter

Este script em Python cria uma interface gráfica leve e de alto contraste, perfeitamente dimensionada para a resolução nativa de 480 × 320 do display, apresentando em tempo real a temperatura da CPU, uso de memória RAM, espaço em disco e endereço IP local.

1. Instale os utilitários de sistema:

sudo apt-get install -y python3 python3-tk python3-psutil

2. Crie o arquivo do script:

nano monitor_display.py

3. Cole o seguinte código:

import tkinter as tk
import psutil
import socket
import subprocess

def obter_ip():
    try:
        s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
        s.connect(("8.8.8.8", 80))
        ip = s.getsockname()[0]
        s.close()
        return ip
    except Exception:
        return "127.0.0.1 (Offline)"

def obter_temp_cpu():
    try:
        saida = subprocess.check_output(["vcgencmd", "measure_temp"]).decode()
        return saida.replace("temp=", "").strip()
    except Exception:
        return "--.-'C"

def atualizar_dados():
    # Coleta métricas de hardware
    cpu_pct = psutil.cpu_percent(interval=None)
    memoria = psutil.virtual_memory()
    disco = psutil.disk_usage('/')
    temperatura = obter_temp_cpu()

    # Atualiza rótulos na tela
    lbl_cpu.config(text=f"CPU: {cpu_pct:.1f}%")
    lbl_temp.config(text=f"Temp CPU: {temperatura}")
    lbl_ram.config(text=f"RAM: {memoria.percent:.1f}% ({memoria.used // (1024*1024)} MB)")
    lbl_disco.config(text=f"Disco: {disco.percent:.1f}% ({disco.free // (1024*1024*1024)} GB livres)")

    # Agenda a próxima atualização para daqui a 1 segundo (1000 ms)
    janela.after(1000, atualizar_dados)

# Criação da Janela Gráfica
janela = tk.Tk()
janela.title("RoboBuilders - Status Raspberry Pi")
janela.geometry("480x320")
janela.configure(bg="#0f172a")

# Rótulo de Título
lbl_titulo = tk.Label(janela, text="SISTEMA EMBARCADO RPi", font=("Arial", 16, "bold"), fg="#38bdf8", bg="#0f172a")
lbl_titulo.pack(pady=8)

# Rótulo do IP
lbl_ip = tk.Label(janela, text=f"IP: {obter_ip()}", font=("Arial", 11), fg="#94a3b8", bg="#0f172a")
lbl_ip.pack(pady=2)

# Container para os dados
frame = tk.Frame(janela, bg="#1e293b", padx=15, pady=10, relief="groove", bd=1)
frame.pack(fill="both", expand=True, padx=20, pady=10)

lbl_cpu = tk.Label(frame, text="CPU: Calculando...", font=("Arial", 13, "bold"), fg="#f8fafc", bg="#1e293b", anchor="w")
lbl_cpu.pack(fill="x", pady=4)

lbl_temp = tk.Label(frame, text="Temp CPU: Calculando...", font=("Arial", 13, "bold"), fg="#f59e0b", bg="#1e293b", anchor="w")
lbl_temp.pack(fill="x", pady=4)

lbl_ram = tk.Label(frame, text="RAM: Calculando...", font=("Arial", 13, "bold"), fg="#34d399", bg="#1e293b", anchor="w")
lbl_ram.pack(fill="x", pady=4)

lbl_disco = tk.Label(frame, text="Disco: Calculando...", font=("Arial", 13, "bold"), fg="#a78bfa", bg="#1e293b", anchor="w")
lbl_disco.pack(fill="x", pady=4)

# Botão de Sair sensível ao toque
btn_fechar = tk.Button(janela, text="Finalizar", font=("Arial", 11, "bold"), bg="#ef4444", fg="#ffffff", padx=10, pady=3, command=janela.destroy)
btn_fechar.pack(pady=6)

# Dispara o laço periódico e entra na fila de eventos
atualizar_dados()
janela.mainloop()

4. Execute o script:

python3 monitor_display.py

---

Exemplo 2: Modo Quiosque Web (Kiosk Mode com Chromium)

Para criar um terminal de autoatendimento ou um painel de automação do Home Assistant / Node-RED em tela cheia:

1. Instale o gerenciador de janelas sem bordas e o navegador:

sudo apt-get install -y chromium-browser unclutter

2. Crie uma entrada de inicialização automática no arquivo de sessão do X11:

nano ~/.config/lxsession/LXDE-pi/autostart

3. Adicione as seguintes linhas no final do arquivo:

@xset s off
@xset -dpms
@xset s noblank
@unclutter -idle 0.5 -root
@chromium-browser --noerrdialogs --disable-infobars --kiosk http://localhost:1880/ui

4. Ao ligar a placa, o sistema ocultará o ponteiro do mouse após a inatividade e abrirá imediatamente o painel de automação na resolução nativa do display com suporte total a toques na tela!

---

Conclusão

Neste guia técnico, você conferiu todos os aspectos necessários para integrar com sucesso o Display LCD 3.5” Touchscreen ao seu Raspberry Pi:

• Especificações e arquitetura: conhecemos a resolução nativa de 480 × 320, o controlador de vídeo ILI9486 e o chip de toque resistivo XPT2046 via barramento serial SPI;
• Conexão física segura: identificamos a pinagem do conector fêmea de 26 pinos sobre o conector GPIO de 40 pinos do Raspberry Pi, evitando erros comuns de alinhamento;
• Instalação e configuração de software: aprendemos como preparar o cartão com o Raspberry Pi Imager, clonar o repositório LCD-show e configurar o driver oficial;
• Ajustes operacionais avançados: vimos como alternar entre os modos retrato e paisagem (0°, 90°, 180° e 270°), retornar a saída de vídeo para o monitor HDMI e calibrar as coordenadas do touchscreen com a ferramenta xinput-calibrator;
• Aplicações práticas: implementamos um painel interativo de telemetria de hardware com Python/Tkinter e detalhamos o passo a passo para colocar a interface em modo quiosque contínuo.

Com este módulo compacto e confiável, seus projetos de eletrônica, robótica e Internet das Coisas tornam-se completamente autônomos e interativos.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Display LCD 3.5 Touch no Raspberry Pi: Instalação, Drivers e Configuração e eu ajudarei a encontrar a solução.

Enviar

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
