Voltímetro e Amperímetro Digital 50A com Shunt: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Voltímetro e Amperímetro Digital 50A com Shunt. Se desejar adquirir este produto, clique aqui.

O Voltímetro e Amperímetro Digital LED DC 0–100V 50A é um instrumento compacto desenvolvido para medição simultânea de tensão contínua e corrente contínua em tempo real. Equipado com display duplo de 3 dígitos em LED de alto brilho de 0,28 polegadas (vermelho para tensão e azul para corrente), o módulo fornece leituras rápidas, estáveis e de fácil visualização em painéis industriais, fontes de bancada, sistemas solares fotovoltaicos e circuitos automotivos.

Para viabilizar a medição segura de correntes elevadas de até 50 A contínuos sem sobreaquecer o gabinete plástico ou a placa de circuito impresso interna, o conjunto acompanha um resistor shunt externo calibrado de 50A / 75mV. Esse componente é inserido em série no barramento negativo da carga, permitindo que o instrumento digital faça a leitura da queda de tensão em milivolts e a converta com exatidão no valor de corrente exibido no visor.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo comercial	Voltímetro e Amperímetro Digital DC 0–100V 50A com Shunt
Código SKU RoboBuilders	RB0841
Faixa de medição de tensão contínua	DC 0 V a 100 V (somente DC)
Faixa de medição de corrente contínua	DC 0 A a 50 A (com resistor shunt externo)
Tensão de alimentação da lógica do medidor	DC 4,5 V a 30 V (típico: 5 V a 24 V DC)
Corrente de consumo próprio da lógica	$\le 20\text{ mA}$
Tipo de display	Display duplo LED de 0,28 polegadas (Vermelho: Tensão / Azul: Corrente)
Resolução de tensão	0,1 V
Resolução de corrente	0,1 A
Precisão de medição	$\pm 1\%$ ( $\pm 1\text{ dígito}$ )
Taxa de atualização das leituras	~500 ms (2 leituras por segundo)
Especificação do Resistor Shunt	50 A / 75 mV ( $1{,}5\text{ m}\Omega$ ) em liga de manganina e bornes de latão
Temperatura de operação	-10 °C a +65 °C
Umidade de operação suportada	10% a 80% (sem condensação)
Dimensões externas do medidor (C x L x A)	48 x 29 x 22 mm
Dimensões para recorte em painel	45,5 x 26,5 mm
Dimensões do Resistor Shunt (C x L x A)	120 x 25 x 20 mm
Comprimento dos cabos dos conectores	~140 mm
Peso total do conjunto	~85 g (medidor: 20 g / resistor shunt: 65 g)

Características elétricas e operacionais

O funcionamento do instrumento baseia-se em um conversor analógico-digital (ADC) integrado a um microcontrolador dedicado na face posterior do circuito. O canal de tensão utiliza um divisor resistivo de precisão de alta impedância de entrada, garantindo que o módulo monitore tensões de até 100 V DC com consumo de corrente desprezível da linha medida.

Para a medição de corrente, o instrumento adota a técnica de sensoriamento em lado baixo (low-side current sensing). O resistor shunt externo é constituído por tiras de liga metálica de manganina montadas entre dois blocos maciços de fixação em latão. Essa liga metálica oferece baixíssimo coeficiente térmico de resistência ( $\alpha$ ), garantindo que a resistência nominal de $1{,}5\text{ m}\Omega$ se mantenha estável mesmo durante circulação de correntes elevadas prolongadas. Quando a corrente da carga percorre o shunt, surge uma pequena diferença de potencial proporcional (até 75 mV para 50 A), a qual é lida com alta imunidade a ruídos pelos condutores de sinal do instrumento.

Descrição do produto

Conjunto do voltímetro e amperímetro digital LED acompanhado do resistor shunt de 50A

Vista em perspectiva do medidor digital de painel e bornes do shunt externo

O que é o Voltímetro e Amperímetro Digital 50A com Shunt?

O Voltímetro e Amperímetro Digital 50A com Shunt é um medidor multifuncional de grandezas elétricas contínuas em formato padronizado para embutir em painéis. Ele reúne em um único invólucro de termoplástico preto de alta resistência as funções que antes exigiam dois instrumentos analógicos de agulha separados.

Diferente das versões de 10A com shunt interno embutido na própria placa, a versão de 50A opera exclusivamente com o resistor shunt externo de latão e manganina, dissipando calor longe da placa eletrônica e garantindo total integridade térmica e segurança ao painel de controle.

Para que serve?

Monitoramento de bancos de baterias e sistemas solares: visualização instantânea da tensão de carga/descarga e da corrente demandada por inversores ou controladores de carga.
Instrumentação de fontes de bancada e carregadores: medição precisa da tensão regulada de saída e da corrente fornecida a circuitos sob teste de até 50A.
Painéis de veículos elétricos e motores DC: leitura contínua de consumo em karts, patinetes, bicicletas elétricas e guinchos de corrente contínua.

Por que devo usar?

Medição simultânea em tela única: exibe tensão e corrente de forma clara, instantânea e sem necessidade de alternar chaves seletoras.
Isolamento de calor com shunt externo: mantém o calor gerado pela passagem de altas correntes concentrado no barramento mecânico, preservando a vida útil do display digital.
Trimpots de ajuste fino integrados: permite recalibrar leituras de tensão e corrente de forma simples com uma chave phillips de precisão.

Quando devo usar?

Recomendado: para monitorar equipamentos, fontes, baterias, inversores, painéis solares e motores operando estritamente em corrente contínua (DC) com tensão entre 0V e 100V e corrente de até 50A.
Não recomendado: para redes de corrente alternada (AC 110V/220V) ou tomadas residenciais. Conectar este medidor a redes AC provocará queima instantânea dos circuitos de entrada. Para medições em corrente alternada, utilize instrumentos voltímetros/amperímetros invasivos ou não invasivos específicos para AC.

Pinout e diagrama de entradas/saídas

O módulo possui dois chicotes de conexão com conectores polarizados que evitam conexões invertidas na carcaça traseira: um chicote fino de 3 condutores (alimentação da lógica e sensor de voltímetro) e um chicote grosso de 2 condutores (medição de milivoltagem no shunt).

Conector / Terminal	Cor do Fio	Tipo	Função	Observação
Chicote Fino (3 vias)	Vermelho Fino	Alimentação	Polo Positivo (+VCC) da Lógica	Alimentação do medidor: 4,5 V a 30 V DC. Nunca ultrapassar 30 V!
Chicote Fino (3 vias)	Preto Fino	Alimentação	Negativo / Terra (GND) da Lógica	Conectar ao polo negativo da fonte do medidor (referência 0V).
Chicote Fino (3 vias)	Amarelo Fino	Entrada de Sinal	Sensor do Voltímetro (VIN)	Conectar ao polo positivo da carga medida (0 V a 100 V DC).
Chicote Grosso (2 vias)	Vermelho Grosso	Medição Shunt	Entrada Diferencial Positiva (I+)	Conectar ao parafuso de medição do Shunt voltado para o lado da Carga.
Chicote Grosso (2 vias)	Preto Grosso	Medição Shunt	Entrada Diferencial Negativa (I-)	Conectar ao parafuso de medição do Shunt voltado para o lado da Fonte.
Resistor Shunt (Borne Potência 1)	Parafuso Grande Latão	Barramento de Potência	Entrada Negativa da Fonte	Conectado ao cabo grosso de retorno do polo negativo (-) da fonte da carga.
Resistor Shunt (Borne Potência 2)	Parafuso Grande Latão	Barramento de Potência	Saída Negativa para a Carga	Conectado ao cabo grosso que vai ao terminal negativo (-) da carga elétrica.

Como fazer a ligação

Requisitos de instalação e alimentação

Para a instalação correta do medidor 50A, é fundamental compreender a separação entre a alimentação do instrumento e a tensão medida na carga:

Alimentação com Duas Fontes Independentes (Recomendado para cargas de 0V a 100V):
- Quando a tensão da carga for inferior a 4,5V (onde o display não acenderia) ou superior a 30V (onde a eletrônica interna do display queimaria), utilize uma fonte de alimentação DC auxiliar (de 5V a 24V) dedicada exclusivamente aos fios finos vermelho e preto do medidor.
- O fio fino amarelo é levado diretamente ao polo positivo da carga sob medição.
Alimentação com Fonte Única Compartilhada (Para sistemas de 4,5V a 30V DC):
- Caso a mesma fonte que alimenta a carga opere rigorosamente dentro da faixa de 4,5V a 30V DC (ex.: uma bateria automotiva de 12V ou fonte industrial de 24V), o fio fino vermelho e o fio fino amarelo podem ser unidos e conectados juntos ao polo positivo da fonte.
- O fio fino preto do medidor pode ser conectado ao negativo da fonte ou deixado isolado se o fio grosso preto do shunt já estiver ligado ao mesmo barramento negativo.
Dimensionamento dos Condutores de Força:
- Como o conjunto suporta correntes de até 50 A, os cabos de potência que interligam a fonte, o resistor shunt e a carga devem possuir bitola mínima de $10\text{ mm}^2$ a $16\text{ mm}^2$ (8 a 6 AWG).
- Aperte com firmeza as porcas dos parafusos grandes do shunt com terminais olhais de latão para evitar aquecimento por resistência de contato.

Diagrama de ligação elétrica

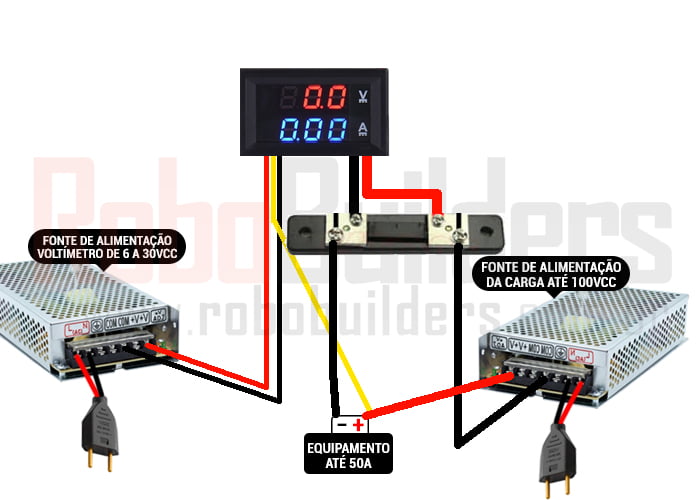

Abaixo é apresentado o diagrama esquemático padronizado de conexão para instalação completa do voltímetro e amperímetro digital com resistor shunt em regime de alimentação com duas fontes independentes:

Diagrama de ligação elétrica do Voltímetro e Amperímetro Digital 50A com Shunt

Tabela de conexões dos terminais

Origem (Dispositivo / Fonte)	Condutor / Terminal	Ponto de Destino no Instrumento / Shunt	Função Elétrica
Fonte Auxiliar do Medidor	Polo Positivo (+) [4,5V a 30V]	Conector Fino: Fio Vermelho	Alimenta o display LED e o microcontrolador interno.
Fonte Auxiliar do Medidor	Polo Negativo (-) [GND 0V]	Conector Fino: Fio Preto	Referência de retorno de alimentação da lógica.
Fonte da Carga / Bateria de Força	Polo Positivo (+) [0V a 100V]	Conector Fino: Fio Amarelo	Linha sensora de tensão do voltímetro.
Fonte da Carga / Bateria de Força	Cabo Positivo de Potência (+)	Terminal Positivo (+) da Carga	Alimenta a carga consumidora de energia.
Fonte da Carga / Bateria de Força	Cabo Negativo de Potência (-)	Borne Parafuso Grande Esquerdo do Shunt	Linha principal de retorno de corrente contínua.
Carga Elétrica (Consumidor)	Cabo Negativo de Retorno (-)	Borne Parafuso Grande Direito do Shunt	Retorno da corrente da carga passando pelo Shunt.
Resistor Shunt (Parafuso Pequeno Direito)	Parafuso de Sinal Lado Carga	Conector Grosso: Fio Vermelho	Sinal positivo da queda de tensão em milivolts ( $I+$ ).
Resistor Shunt (Parafuso Pequeno Esquerdo)	Parafuso de Sinal Lado Fonte	Conector Grosso: Fio Preto	Sinal negativo da queda de tensão em milivolts ( $I-$ ).

Cuidados e observações de segurança

⛔ Perigo: NUNCA ligue o polo positivo (+) de qualquer fonte ou bateria diretamente nos bornes do Resistor Shunt. O Shunt é um elemento resistivo de fração de miliohm ( $1{,}5\text{ m}\Omega$ ); ligar o positivo nele criará um curto-circuito pleno instantâneo, gerando faíscas violentas, fusão de cabos e risco grave de incêndio e queimaduras. O Shunt deve ser instalado estritamente no barramento negativo da carga.

⚠️ Atenção: A alimentação da lógica do medidor (fios finos vermelho e preto) possui limite máximo rígido de 30 V DC. Se o sistema medido operar em 36V, 48V, 60V, 72V ou baterias de alta tensão, jamais alimente o fio fino vermelho com essa tensão. Utilize um conversor DC-DC step-down redutor ou uma bateria auxiliar de 9V/12V para alimentar a lógica. Apenas o fio fino amarelo suporta medição de até 100 V DC.

⚠️ Atenção: Este equipamento foi projetado exclusivamente para Corrente Contínua (DC). Conectar o instrumento ou o shunt a redes elétricas de corrente alternada (AC 110V/220V) causará queima instantânea dos circuitos.

💡 Dica: Os dois fios do chicote grosso de medição do shunt transportam uma tensão na ordem de milivolts ( $0\text{ a }75\text{ mV}$ ). Para evitar que ruídos eletromagnéticos afetem a estabilidade da leitura de corrente, mantenha esse chicote curto e afastado de motores com escovas ou inversores comutados.

Como usar

Guia de operação passo a passo

Montagem mecânica: Insira o voltímetro/amperímetro no recorte retangular do painel (dimensões de corte recomendadas: $45{,}5 \times 26{,}5\text{ mm}$ ). As travas plásticas laterais sob pressão prenderão o módulo firmemente.
Fixação do Shunt: Fixe o resistor shunt em uma superfície plana e isolante por meio dos furos da base de baquelite, garantindo ventilação livre ao redor das lâminas de manganina.
Conexão da fiação: Com todas as fontes desligadas, conecte o barramento de força nos parafusos grandes do shunt, os fios grossos de sinal nos parafusos menores e, em seguida, encaixe os conectores no painel traseiro do medidor.
Energização da lógica: Ligue a fonte auxiliar de alimentação da lógica ( $4{,}5\text{V a }30\text{V}$ ). Os displays de LED se acenderão imediatamente indicando 0.0V e 0.0A.
Energização da carga: Ligue a fonte de alimentação da carga. O visor superior exibirá a tensão aplicada e o visor inferior registrará a corrente instantânea demandada pela carga.

Modos de operação e ajustes

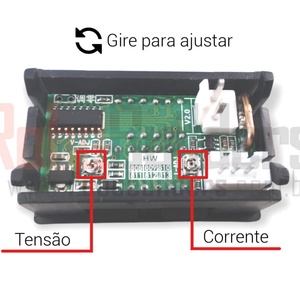

Trimpots traseiros de calibração de tensão V_ADJ e de corrente I_ADJ

Visão traseira da placa do voltímetro e amperímetro digital

Na face traseira da placa eletrônica do medidor, encontram-se dois trimpots miniatura de calibração que permitem o ajuste fino das leituras:

Trimpot V_ADJ (Ajuste de Tensão): Calibra a leitura do visor de tensão (LED vermelho).
Trimpot I_ADJ (Ajuste de Corrente): Calibra a leitura do visor de corrente (LED azul).

Procedimento de calibração com multímetro de referência:

Calibração de Tensão:
- Conecte as pontas de prova de um multímetro digital calibrado em paralelo com a carga para medir a tensão real.
- Com uma chave phillips de fenda fina de relojoeiro, gire delicadamente o trimpot V_ADJ no sentido horário ou anti-horário até que o valor exibido no display vermelho do painel coincida com o valor do multímetro de referência.
Calibração de Corrente:
- Conecte um alicate amperímetro DC de precisão em torno do cabo da carga (ou um multímetro de bancada em série com a carga).
- Acione a carga para que circule uma corrente estável conhecida (por exemplo, 10 A ou 20 A).
- Gire o trimpot I_ADJ suavemente até que a corrente exibida no display azul coincida com a leitura do instrumento de referência.

Diagnóstico do erro: Leitura de corrente sem carga conectada

Um erro comum em instalações ocorre quando o display azul registra uma pequena corrente fixa (ex.: 0.3A ou 0.8A) mesmo com a carga totalmente desligada:

Causa principal: Loop de terra (ground loop) formado quando o fio fino preto (GND da lógica) e o fio grosso preto (GND do shunt) estão conectados em pontos de aterramento com potenciais ligeiramente diferentes.
Solução recomendada: Em circuitos onde a alimentação do medidor compartilha a mesma fonte da carga, desconecte ou isole a ponta do fio fino preto do chicote de 3 vias. O medidor utilizará o referencial de aterramento fornecido pelo chicote grosso do Shunt, eliminando o erro de offset no visor.

Exemplos práticos de uso

Exemplo 1: Monitoramento de banco de baterias 12V em sistema solar off-grid

Cenário: Monitorar a tensão de um banco de baterias automotivas/estacionárias de 12V e a corrente fornecida a um inversor DC-AC de até 600W.
Esquema: Como a tensão do banco (12V a 14,4V) está dentro da faixa de 4,5V a 30V, pode-se usar fonte única: o fio fino vermelho e o fio fino amarelo são conectados juntos ao borne positivo (+) da bateria. O resistor shunt é instalado no cabo negativo entre a bateria e o inversor.
Resultado: Visualização direta da tensão do banco (indicando nível de carga da bateria) e da corrente consumida pelo inversor em tempo real.

Exemplo 2: Painel de fonte de bancada ajustável de alta potência (0 a 30V / 50A)

Cenário: Equipar uma fonte estabilizada ajustável linear ou chaveada com controle de corrente até 50A.
Esquema: A alimentação da lógica do medidor (fios finos vermelho e preto) é conectada a uma saída auxiliar fixa de 12V da própria fonte. O fio fino amarelo é conectado ao borne de saída positivo (+) da fonte (que varia de 0V a 30V). O shunt de 50A é fixado no borne de saída negativo (-) da fonte.
Resultado: Leitura fiel mesmo quando a tensão de saída da fonte for ajustada para valores muito baixos (como 1,2V ou 0,5V), já que o medidor possui alimentação auxiliar estável e independente.

Conclusão

Este manual abordou de forma completa o Voltímetro e Amperímetro Digital 50A com Shunt, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: ampla capacidade de medição contínua de 0V a 100V DC e 0A a 50A DC, display duplo LED de alta visibilidade de 0,28 polegadas e precisão de ±1% com resistor shunt externo em liga de manganina;
Descrição e pinout: mapeamento detalhado dos dois chicotes independentes (chicote fino de lógica/tensão e chicote grosso de sinal do shunt), além da disposição mecânica dos bornes de latão do Shunt de 50A;
Como fazer a ligação: diagramas esquemáticos ortogonais completos para alimentação independente ou compartilhada, guia De $\to$ Para de conexão e advertências vitais contra conexão de polo positivo no Shunt;
Como usar: roteiro de energização segura, procedimento de calibração fina via trimpots V_ADJ e I_ADJ e solução prática para eliminação de offsets e loops de terra.

Combinando baixo custo, excelente resolução e a robustez térmica do sensor shunt externo, este voltímetro e amperímetro digital representa uma escolha confiável e altamente didática para modernizar painéis elétricos, fontes de laboratório e projetos de automação e robótica.
