Voltímetro e Amperímetro Digital 10A: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Voltímetro e Amperímetro Digital 10A. Se desejar adquirir este produto, clique aqui.

O Voltímetro e Amperímetro Digital LED DC 0–100V 10A é um instrumento compacto desenvolvido para medição simultânea de tensão contínua e corrente contínua em tempo real. Equipado com display duplo de 3 dígitos em LED de alto brilho de 0,28 polegadas (vermelho para tensão e azul para corrente), o módulo fornece leituras rápidas, estáveis e de fácil visualização em painéis industriais, fontes de bancada, sistemas solares fotovoltaicos, carregadores de bateria e circuitos automotivos.

Diferente dos modelos de alta corrente (como a versão de 50A ou 100A que exigem resistores shunt externos pesados), o modelo de 10A possui o resistor shunt integrado internamente na própria placa de circuito impresso. Essa característica simplifica significativamente a montagem física no painel, economiza espaço e reduz custos, necessitando apenas da interligação dos chicotes elétricos fornecidos com o dispositivo.

---

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo comercial	Voltímetro e Amperímetro Digital DC 0–100V 10A
Código SKU RoboBuilders	RB0104
Faixa de medição de tensão contínua	DC 0 V a 100 V (somente DC)
Faixa de medição de corrente contínua	DC 0 A a 10 A (resistor shunt interno embutido)
Tensão de alimentação da lógica do medidor	DC 3,5 V a 30 V (típico: 5 V a 12 V DC)
Corrente de consumo próprio da lógica	$\le 20\text{ mA}$
Tipo de display	Display duplo LED de 0,28 polegadas (Vermelho: Tensão / Azul: Corrente)
Resolução de tensão	0,1 V
Resolução de corrente	0,1 A
Precisão de medição	$\pm 1\%$ ($\pm 1\text{ dígito}$)
Taxa de atualização das leituras	~500 ms (2 leituras por segundo)
Tipo de Shunt de Corrente	Interno integrado na placa (lâmina de manganina de baixa resistência)
Temperatura de operação	-10 °C a +65 °C
Umidade de operação suportada	10% a 80% (sem condensação)
Dimensões externas do medidor (C x L x A)	48 x 29 x 22 mm
Dimensões para recorte em painel	45,5 x 26,5 mm (recorte comercial padrão 45 x 26 mm)
Comprimento dos cabos dos chicotes	~140 mm
Peso líquido	~20 g

Características elétricas e operacionais

O funcionamento do instrumento baseia-se em um microcontrolador dedicado com conversor analógico-digital (ADC) integrado de alta precisão. O circuito possui dois canais de sensoriamento desacoplados:

1. Canal de Tensão: Utiliza uma rede de divisores resistivos de alta impedância ligada ao condutor sensor (fio fino amarelo). Isso permite medir tensões de 0 V até 100 V DC sem drenar corrente significativa do circuito medido, mantendo o impacto sobre a carga praticamente nulo.
2. Canal de Corrente: Adota a técnica consagrada de sensoriamento de corrente em lado baixo (low-side current sensing). O resistor shunt interno de manganina é soldado diretamente entre os terminais de potência do conector traseiro de 2 vias. Quando a corrente da carga retorna ao polo negativo da fonte através do shunt, surge sobre ele uma pequena queda de potencial milivoltétrica linearmente proporcional à corrente, convertida e exibida no display digital azul.

Como o shunt de manganina está confinado dentro do gabinete plástico de 48 x 29 mm, medições contínuas em patamares elevados (entre 8 A e 10 A ininterruptos) geram aquecimento Joule natural. Recomenda-se prever circulação de ar ou convecção natural adequada no painel onde o instrumento for instalado para evitar acúmulo de calor interno.

---

Descrição do produto

O que é o Voltímetro e Amperímetro Digital 10A?

O Voltímetro e Amperímetro Digital 10A é um indicador numérico microprocessado para embutir em painel, capaz de mensurar simultaneamente as duas grandezas elétricas fundamentais de qualquer circuito de corrente contínua: a tensão aplicada (Volts) e o consumo de corrente (Ampères).

Ele integra em um único encapsulamento de termoplástico preto de montagem rápida (snap-in) o display digital, a CPU de processamento e o próprio resistor shunt de corrente. Isso elimina caixas adicionais, fixações mecânicas extras ou fiação de miliamperímetro externa, permitindo acabamento limpo e profissional em qualquer projeto.

Para que serve?

• Instrumentação de fontes de bancada e carregadores: monitoramento contínuo da tensão regulada de saída e da corrente fornecida a baterias, células de lítio ou circuitos em desenvolvimento até 10A.
• Painéis elétricos industriais e automação DC: indicação visual do nível de tensão de barramentos contínuos de 12V ou 24V e da corrente drenada por atuadores, relés e solenoides.
• Projetos maker, energia solar e robótica: verificação do consumo energético de motores de passo, servomotores, iluminação em fitas de LED e pequenas instalações solares off-grid.

Por que devo usar?

• Shunt interno integrado: dispensa o uso e a fiação de resistores shunt volumosos externos, reduzindo pela metade o tempo de montagem e economizando espaço físico no interior de caixas e gabinetes.
• Display duplo de alto contraste: dígitos em LED brilhante de 0,28 polegadas (vermelho no topo para volts e azul na base para ampères) oferecem leitura instantânea e sem fadiga visual mesmo em locais pouco iluminados.
• Trimpots de calibração independentes: permite ajustar e calibrar finamente o ganho de tensão (V_ADJ) e de corrente (I_ADJ) utilizando uma simples chave phillips e um multímetro de precisão como referência.

Quando devo usar?

• Recomendado: para monitorar fontes, baterias, circuitos de carga, controladores solares e motores operando estritamente sob Corrente Contínua (DC) com tensão entre 0V e 100V e corrente de até 10 A.
• Não recomendado: para medições em Corrente Alternada (AC 110V/220V) ou tomadas elétricas de parede. Conectar as entradas do módulo em rede AC causará destruição imediata e irreversível do circuito. Para correntes contínuas superiores a 10 A contínuos (ex.: 20A, 30A ou 50A), utilize o modelo com resistor shunt externo de manganina calibrado.

Pinout e diagrama de entradas/saídas

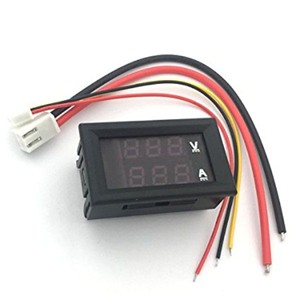

O medidor possui dois conectores traseiros com travas polarizadas para prevenir inversão física de encaixe:

Conector / Terminal	Cor do Fio	Tipo	Função	Observação
Chicote Fino (3 vias)	Vermelho Fino	Alimentação	Polo Positivo (+VCC) da Lógica	Alimentação do instrumento: 3,5 V a 30 V DC. Nunca ultrapassar 30 V!
Chicote Fino (3 vias)	Preto Fino	Alimentação	Negativo / Terra (GND) da Lógica	Referência 0V da alimentação interna. Pode ser isolado em ligação com fonte única compartilhada.
Chicote Fino (3 vias)	Amarelo Fino	Entrada de Sinal	Sensor do Voltímetro (VIN)	Conectar ao polo positivo da linha sob medição (0 V a 100 V DC).
Chicote Grosso (2 vias)	Vermelho Grosso	Medição de Corrente	Entrada Negativa da Carga ($I+$)	Conectar ao cabo que vem do polo negativo (-) da carga elétrica.
Chicote Grosso (2 vias)	Preto Grosso	Medição de Corrente	Retorno Negativo para a Fonte ($I-$)	Conectar ao polo negativo (-) da fonte de alimentação da carga.

---

Como fazer a ligação

Requisitos de instalação e alimentação

Para ligar corretamente o voltímetro e amperímetro digital de 10A, é indispensável entender a distinção entre a alimentação do circuito interno do módulo e a tensão/corrente da carga a ser medida:

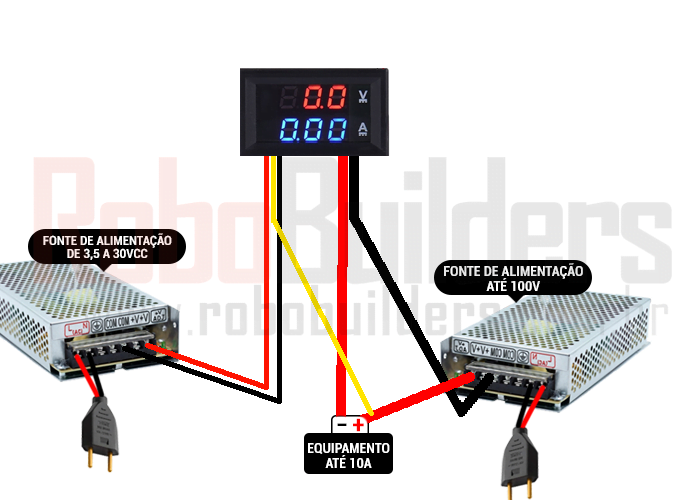

1. Ligação com 2 Fontes Independentes (Recomendada para medições de 0V a 100V DC):
   • Deve ser utilizada obrigatoriamente quando a tensão da carga for menor que 3,5V (tensão insuficiente para acender os displays de LED) ou quando for maior que 30V (tensão que queimaria a eletrônica interna do display).
   • Utiliza-se uma fonte auxiliar DC independente (como uma bateria de 9V, fonte chaveada de 12V ou barramento de 5V) conectada exclusivamente aos fios finos vermelho e preto.
   • O fio fino amarelo é ligado ao polo positivo da carga que se deseja monitorar (0 a 100V).

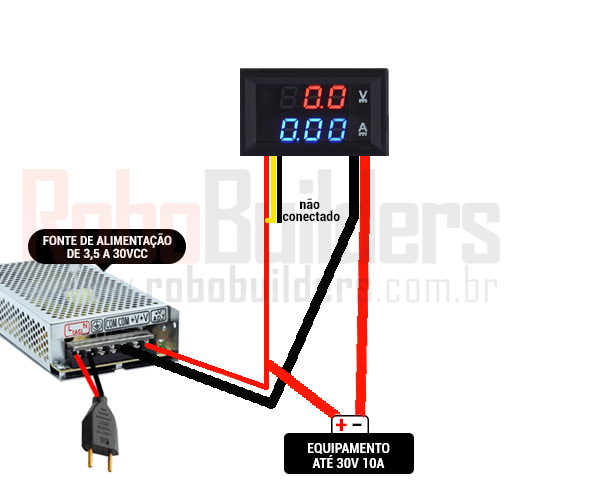

2. Ligação com 1 Fonte Compartilhada (Para sistemas de 3,5V a 30V DC até 10A):
   • Se a fonte principal que alimenta a carga opera rigorosamente dentro da faixa de 3,5V a 30V DC (ex.: uma bateria automotiva de 12V, sistema fotovoltaico de 12V/24V ou fonte de 24V DC), a mesma fonte pode alimentar o módulo e a carga.
   • O fio fino vermelho e o fio fino amarelo são unidos e ligados no polo positivo (+) da fonte.
   • O fio fino preto pode ser deixado isolado para eliminar problemas de ground loop (loop de terra), uma vez que o fio grosso preto já fornece a referência de terra ao módulo.
3. Dimensionamento dos Condutores de Corrente:
   • Para correntes nominais de até 10 A, os condutores do circuito de carga e o chicote grosso de 2 vias devem possuir bitola mínima de $1{,}5\text{ mm}^2$ a $2{,}5\text{ mm}^2$ (16 a 14 AWG) para evitar aquecimento excessivo e queda de tensão parasita na fiação.

Diagrama de ligação elétrica

Abaixo é apresentado o diagrama esquemático padronizado de ligação do voltímetro e amperímetro digital de 10A com shunt interno, detalhando a ligação com duas fontes independentes e o modo simplificado com fonte única:

Para fins de comparação e referência direta com as bancadas didáticas do blog RoboBuilders, os esquemas detalhados de cada modalidade de ligação são exibidos a seguir:

Tabela de conexões dos terminais

Modo 1: Ligação com 2 Fontes Independentes (Cargas de 0V a 100V DC)

Origem (Dispositivo / Fonte)	Terminal / Condutor	Destino no Medidor Digital	Função Elétrica
Fonte Auxiliar do Medidor	Polo Positivo (+) [3,5V a 30V]	Conector Fino: Fio Vermelho	Alimenta a CPU e os displays de LED.
Fonte Auxiliar do Medidor	Polo Negativo (-) [GND 0V]	Conector Fino: Fio Preto	Retorno da alimentação da lógica.
Fonte de Alimentação da Carga	Polo Positivo (+) [0V a 100V]	Conector Fino: Fio Amarelo	Linha sensora de medição do voltímetro.
Fonte de Alimentação da Carga	Cabo Positivo de Potência (+)	Terminal Positivo (+) da Carga	Fornece energia para a carga consumidora.
Fonte de Alimentação da Carga	Cabo Negativo de Potência (-)	Conector Grosso: Fio Preto	Retorno de corrente para a fonte da carga.
Carga Elétrica (Consumidor)	Cabo Negativo de Retorno (-)	Conector Grosso: Fio Vermelho	A corrente da carga entra no medidor para passar pelo shunt interno.

Modo 2: Ligação com 1 Fonte Compartilhada (Cargas de 3,5V a 30V DC)

Origem (Fonte Única da Carga)	Terminal / Condutor	Destino no Medidor Digital	Função Elétrica
Fonte Única (3,5V a 30V DC)	Polo Positivo (+)	Fio Fino Vermelho e Fio Fino Amarelo (Unidos)	Alimenta a lógica e lê a tensão simultaneamente.
Fonte Única (3,5V a 30V DC)	Cabo Positivo de Potência (+)	Terminal Positivo (+) da Carga	Fornece energia para a carga consumidora.
Fonte Única (3,5V a 30V DC)	Cabo Negativo de Potência (-)	Conector Grosso: Fio Preto	Retorno de corrente para a fonte.
Carga Elétrica (Consumidor)	Cabo Negativo de Retorno (-)	Conector Grosso: Fio Vermelho	A corrente da carga entra no medidor através do shunt interno.
Chicote Fino do Medidor	Fio Fino Preto	NÃO CONECTAR / ISOLAR	Evita loop de terra (o terra já entra pelo fio grosso preto).

Cuidados e observações de segurança

⛔ Perigo: NUNCA conecte os fios do chicote grosso (fio vermelho grosso ou fio preto grosso) diretamente aos polos positivo e negativo da fonte de alimentação. O resistor shunt interno possui resistência de miliohms; conectar os fios grossos em paralelo com a fonte provocará um curto-circuito pleno imediato, gerando faíscas violentas, queima instantânea das trilhas da placa e risco de queima e explosão de baterias. Os fios grossos devem ficar estritamente em série com o polo negativo da carga.

⚠️ Atenção: A alimentação da lógica do medidor (fio fino vermelho) suporta no máximo 30 V DC. Se você for medir bancos de baterias ou circuitos de 36V, 48V, 60V ou 72V, jamais alimente o fio fino vermelho com essa tensão. Utilize uma fonte auxiliar de 9V/12V ou um conversor DC-DC step-down redutor para alimentar o medidor. Apenas o fio fino amarelo pode receber até 100 V DC.

⚠️ Atenção: Este equipamento foi projetado exclusivamente para medições em Corrente Contínua (DC). Nunca conecte o módulo à rede elétrica de corrente alternada (AC 110V ou 220V), sob risco de choque elétrico e destruição do aparelho.

💡 Dica: No modo de fonte única compartilhada, isole a ponta do fio fino preto com fita isolante ou termoencolhível. Como o fio grosso preto já conecta o polo negativo da fonte internamente à placa, ligar o fio fino preto no mesmo ponto pode criar um caminho paralelo de corrente e distorcer a precisão da leitura de corrente.

---

Como usar

Guia de operação passo a passo

1. Abertura do corte no painel: Realize uma abertura retangular de $45{,}5 \times 26{,}5\text{ mm}$ no painel frontal do seu equipamento. Encaixe o medidor pela frente; as travas plásticas laterais sob pressão travarão o invólucro no lugar automaticamente.
2. Conexão dos chicotes elétricos: Com as fontes de alimentação totalmente desligadas, realize as emendas ou conexões por bornes conforme o diagrama escolhido (2 fontes independentes ou fonte compartilhada). Encaixe os dois plugues polarizados nos soquetes correspondentes na traseira do medidor.
3. Energização e teste inicial: Ligue a alimentação da lógica (3,5V a 30V). Os dois visores de LED se acenderão imediatamente, indicando a tensão no display superior vermelho e 0.00 ou 0.0 no display inferior azul.
4. Acionamento da carga: Acione a carga consumidora. O display superior indicará a tensão real fornecida e o display inferior registrará a corrente instantânea consumida pela carga em Ampères.

Modos de operação e ajustes

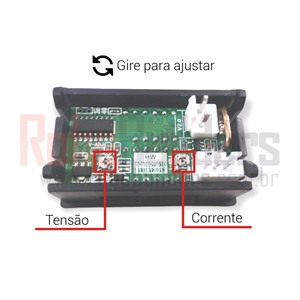

Na parte traseira da placa eletrônica do medidor encontram-se dois trimpots miniatura de calibração que permitem o ajuste fino das leituras contra instrumentos de referência:

• Trimpot V_ADJ (Voltage Adjust): Calibra o ganho da leitura de tensão exibida no display LED vermelho.
• Trimpot I_ADJ (Current Adjust): Calibra o ganho da leitura de corrente exibida no display LED azul.

Procedimento de calibração com multímetro de bancada:

1. Calibração de Tensão:
   • Conecte as pontas de prova de um multímetro digital confiável em paralelo com a carga para mensurar a tensão real de operação.
   • Com uma chave phillips de fenda fina de relojoeiro, gire suavemente o trimpot V_ADJ no sentido horário ou anti-horário até que o valor indicado no display vermelho do módulo seja idêntico à leitura do multímetro de teste.
2. Calibração de Corrente:
   • Conecte um multímetro na escala de corrente (ou um alicate amperímetro DC) em série com a carga.
   • Acione a carga para demandar uma corrente estável e conhecida (por exemplo, 2 A ou 5 A).
   • Gire o trimpot I_ADJ delicadamente até que o valor de corrente no display azul coincida exatamente com a medição do instrumento de referência.

Diagnóstico do erro: Leitura de corrente sem carga conectada

Um comportamento relatado com frequência ocorre quando o display azul registra uma corrente residual (como 0.2A ou 0.5A) mesmo com a carga totalmente desconectada ou desligada:

• Causa: Ocorrência de loop de terra (ground loop) gerado quando o fio fino preto (GND de sinal) e o fio grosso preto (GND de força) são interligados no mesmo potencial negativo em pontos com resistência parasita de fiação.
• Solução: Desconecte e isole a ponta do fio fino preto do chicote de 3 vias. O módulo passará a utilizar a referência sólida de aterramento trazida pelo fio grosso preto, zerando o offset indesejado no visor de corrente.

Exemplos práticos de uso

Exemplo 1: Fonte de bancada regulável compacta (0 a 30V / 5A)

• Cenário: Montar uma fonte estabilizada ajustável com saída variável de 1,2V a 30V e capacidade de 5A para bancada de bancada maker.
• Ligação: Como a tensão de saída da fonte pode ser ajustada para valores inferiores a 3,5V (onde o medidor apagaria), utiliza-se o modo de 2 fontes: a lógica do medidor (fio fino vermelho e preto) é alimentada por uma linha auxiliar fixa de 12V do circuito regulador. O fio fino amarelo é conectado ao borne positivo de saída (+) da fonte e os fios grossos cuidam da medição no retorno negativo.
• Resultado: O operador tem leitura ininterrupta de tensão desde 0V até 30V e medição precisa da corrente consumida pelo circuito sob teste.

Exemplo 2: Monitoramento de bateria automotiva de 12V e sistema de som/acessórios

• Cenário: Medir a tensão de uma bateria veicular de 12V e a corrente consumida por módulos de som ou faróis auxiliares de até 10A.
• Ligação: Utiliza-se a configuração com fonte única compartilhada: o fio fino vermelho e o fio fino amarelo são interligados ao polo positivo da bateria de 12V. O fio fino preto permanece isolado. O fio grosso preto vai ao polo negativo da bateria e o fio grosso vermelho recebe o retorno negativo dos acessórios.
• Resultado: Monitoramento em tempo real do nível de carga da bateria (12,6V em repouso, 14,4V em carga com alternador) e do consumo de corrente em Ampères.

Exemplo 3: Medição de pack de baterias de 36V/48V em patinetes ou bicicletas elétricas

• Cenário: Instalar o voltímetro e amperímetro digital no painel de um patinete ou bicicleta elétrica com bateria de lítio de 36V ou 48V.
• Ligação: Como as tensões de 36V e 48V superam a tolerância máxima de 30V do display, utiliza-se um pequeno conversor DC-DC step-down abaixador regulado para 12V para alimentar o fio fino vermelho. O fio fino amarelo é ligado diretamente ao barramento de 36V/48V para monitorar a tensão total do pack, e o chicote grosso mede a corrente de consumo do controlador do motor.
• Resultado: Visualização segura do esgotamento da bateria de tração e da corrente demandada nas arrancadas sem risco de queima do display.

---

Conclusão

Este manual abordou de forma completa o Voltímetro e Amperímetro Digital 10A, cobrindo desde suas especificações até a instalação prática e modos de operação:

• Especificações técnicas: ampla capacidade de medição contínua de 0V a 100V DC e 0A a 10A DC, display duplo LED de alta visibilidade de 0,28 polegadas e precisão de ±1% com resistor shunt interno integrado;
• Descrição e pinout: mapeamento detalhado dos dois chicotes de conexão (chicote fino para alimentação/leitura de tensão e chicote grosso para medição em lado baixo da corrente), além do design com travas snap-in para fixação limpa em painel;
• Como fazer a ligação: esquemas esquemáticos ortogonais completos para instalação tanto em regime com duas fontes independentes quanto em modo com fonte única compartilhada, com advertências vitais contra conexão errônea de polos positivos no shunt;
• Como usar: roteiro de montagem física e energização passo a passo, procedimentos de calibração fina via trimpots V_ADJ e I_ADJ e eliminação de loops de terra e leituras de corrente residuais.

Combinando praticidade, custo acessível e o benefício do shunt de corrente embutido na própria placa de circuito impresso, o voltímetro e amperímetro digital 10A é a solução ideal para instrumentar fontes de bancada, quadros didáticos, veículos elétricos leves e projetos de automação e robótica.
