Como Instalar o Driver CH340 para Arduinos Compatíveis: Projeto Passo a Passo

Introdução

Este tutorial apresenta o procedimento completo de instalação e configuração do Driver CH340, software fundamental para o funcionamento de placas Arduino Compatíveis e módulos de desenvolvimento em sistemas operacionais Windows. O circuito integrado CH340 (produzido pela fabricante WCH) atua como uma ponte conversora entre os barramentos USB (Universal Serial Bus) e UART (Universal Asynchronous Receiver-Transmitter), viabilizando a transferência de programas (upload de sketches) e a comunicação serial bidirecional entre o computador e o microcontrolador da placa.

O conteúdo foi estruturado em duas partes didáticas voltadas a estudantes, hobbistas e desenvolvedores que adquiriram placas compatíveis e não conseguem gravá-las devido à ausência de reconhecimento da porta serial pelo sistema operacional. Na primeira parte, você compreenderá por que esse driver é necessário e realizará o download dos arquivos oficiais diretamente do repositório local. Na segunda parte, executará a instalação do pacote com privilégios de administrador, validará a atribuição da porta COM no Gerenciador de Dispositivos e testará o envio de um primeiro programa pela Arduino IDE. Ao concluir os passos, seu computador reconhecerá qualquer placa ou módulo equipado com o chip CH340 de forma automática e estável.

O que você vai aprender:

• Identificar o chip conversor USB-Serial CH340 e suas características de funcionamento
• Baixar o pacote de instalação do driver CH341SER em formato ZIP
• Executar a ferramenta de instalação SETUP.EXE no Windows com êxito
• Verificar a porta COM correspondente no Gerenciador de Dispositivos do sistema
• Configurar a placa e testar o upload de código na IDE oficial do Arduino
• Diagnosticar e resolver falhas de instalação e problemas de reconhecimento de porta

Material utilizado: para acompanhar este tutorial na prática com o hardware em mãos, você pode utilizar a Placa Uno R3 com CH340 compatível com Arduino ou o Módulo Conversor USB Serial TTL CH340G, disponíveis na loja RoboBuilders.

Parte 1 — Compreensão do hardware e download do driver

Nesta primeira etapa, abordaremos o papel técnico do chip CH340 nas placas de desenvolvimento e realizaremos o download dos arquivos de instalação diretamente no computador.

Passo 1 — Por que a instalação do driver é necessária?

O microcontrolador principal das placas Arduino tradicionais (como o ATmega328P presente no Uno e no Nano) não possui uma interface USB nativa em seu silício. Para receber instruções de programação e enviar dados de depuração serial ao computador, ele necessita de um circuito integrado intermediário dedicado exclusivamente à conversão dos sinais elétricos USB em sinais seriais UART nos pinos RX (recepção) e TX (transmissão).

Nas versões de placas Arduino oficiais italianas de valor mais elevado, esse papel é executado por um microcontrolador auxiliar ATmega16U2 programado como conversor USB-Serial. Por outro lado, para baratear custos e democratizar o acesso à robótica, a imensa maioria dos fabricantes de placas compatíveis substituiu esse chip pelo circuito integrado CH340G ou CH340C da fabricante chinesa Nanjing Qinheng Microelectronics (WCH).

Por não ser um componente das placas oficiais da marca Arduino, o driver proprietário da família CH340/CH341 não vem instalado por padrão com a Arduino IDE no Windows. Consequentemente, quando uma placa compatível é conectada pela primeira vez via cabo USB em um sistema operacional recém-instalado, o Windows pode emitir o alerta de “Dispositivo USB não reconhecido” ou marcá-lo com uma exclamação amarela no Gerenciador de Dispositivos, impedindo o envio de código até que o driver seja configurado manualmente.

Especificação	Detalhe Técnico
Circuito Integrado	WCH CH340G / CH340C / CH340E / CH341
Interface de Conexão	USB 2.0 Full Speed (12 Mbps)
Interface Serial	UART padrão (taxas de transmissão de 50 bps até 2 Mbps)
Níveis Lógicos	Suporte a 5V e 3,3V selecionáveis por hardware
Compatibilidade de SO	Windows 11, Windows 10, Windows 8.1, Windows 7 (32/64 bits)
Placas que Utilizam	Arduino Uno R3 CH340, Arduino Nano V3 CH340, Mega 2560 CH340, NodeMCU ESP8266, ESP32

💡 Dica: o chip CH340 é facilmente identificável na placa: trata-se de um pequeno circuito integrado retangular de montagem em superfície (SMD) posicionado logo atrás do conector USB, com a gravação textual CH340G ou CH340C legível em seu encapsulamento.

Passo 2 — Baixar o pacote do driver CH340

Para iniciar o processo de instalação, é necessário efetuar o download do pacote oficial de drivers distribuído no formato compactado .zip.

1. Acesse o link de download direto disponibilizado no repositório local da página:
   • Clique aqui para fazer o download do Driver CH340 (/downloads/CH341SER.zip)
2. Salve o arquivo CH341SER.zip em uma pasta de fácil acesso no seu computador, como a pasta Downloads ou a Área de Trabalho;
3. Clique com o botão direito sobre o arquivo .zip baixado e selecione a opção “Extrair tudo…” (ou utilize seu descompactador de preferência, como WinRAR ou 7-Zip);
4. Abra a pasta descompactada resultante com o nome CH341SER.

⚠️ Atenção: não tente executar o instalador diretamente de dentro do arquivo compactado .zip sem antes extraí-lo. A execução direta em pastas temporárias pode impedir o utilitário de localizar as bibliotecas de sistema .sys e os arquivos de configuração .inf necessários para a instalação dos módulos de 64 bits.

Dentro da pasta descompactada CH341SER, você encontrará a seguinte estrutura de arquivos:

• SETUP.EXE: utilitário executável responsável pelo processo guiado de instalação e desinstalação;
• CH341SER.INF: arquivo de informações de configuração e identificadores de hardware (Hardware IDs);
• CH341SER.SYS e CH341S64.SYS: drivers de sistema para arquiteturas de 32 bits e 64 bits;
• DRVSETUP64/: diretório auxiliar contendo os binários de assinatura para plataformas Windows x64.

Parte 2 — Instalação, configuração da porta e validação

Com o pacote descompactado, realizaremos a instalação do driver no sistema, verificaremos o reconhecimento da placa nas configurações do Windows e faremos um teste prático de gravação na Arduino IDE.

Passo 3 — Executar o instalador SETUP

1. Com a pasta CH341SER aberta no Windows Explorer, localize o arquivo executável SETUP.EXE;
2. Clique com o botão direito do mouse sobre o arquivo SETUP.EXE e selecione a opção “Executar como administrador”;
3. Se o Controle de Conta de Usuário (UAC) do Windows exibir uma confirmação de segurança, clique em “Sim” para autorizar;

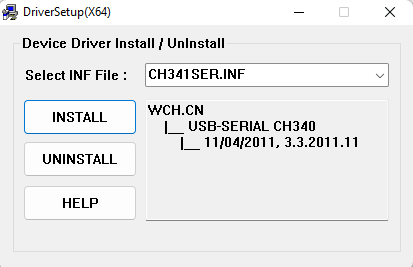

4. A tela principal da ferramenta DriverInstall será exibida na tela do computador:

A interface da janela exibe um campo superior indicando o arquivo de parâmetros carregado (CH341SER.INF), acompanhado de três opções operacionais:

• INSTALL: inicia o processo de instalação e registro do driver no repositório de drivers do sistema operacional;
• UNINSTALL: remove versões legadas ou instâncias corrompidas do driver registradas anteriormente;
• HELP: documentação sumária sobre o instalador.

Passo 4 — Concluir a instalação e confirmar o status

1. Na janela do instalador, clique no botão INSTALL;
2. Aguarde alguns segundos enquanto o utilitário copia os arquivos de biblioteca para o diretório System32/drivers do Windows e registra o serviço de comunicação serial;
3. O driver será instalado corretamente com o aparecimento de uma caixa de diálogo contendo a mensagem “Driver install success!”:

4. Clique no botão OK da caixa de confirmação;
5. Feche a janela principal do utilitário clicando no botão “X” no canto superior direito.

💡 Dica: caso o instalador exiba a mensagem “Driver install failure!”, isso costuma ocorrer quando um driver anterior travou a porta serial ou a placa já estava conectada com o driver corrompido em uso. Desconecte a placa da porta USB, clique primeiro no botão UNINSTALL e, em seguida, clique novamente em INSTALL.

Passo 5 — Conectar o Arduino e conferir a porta COM

Após a conclusão da instalação, realizaremos o teste de detecção do hardware:

1. Conecte sua placa Arduino compatível a uma porta USB livre do seu computador utilizando o cabo apropriado (cabo USB Tipo-A para Tipo-B no Arduino Uno R3, ou cabo Mini-USB / Micro-USB / Tipo-C no Arduino Nano);
2. Verifique se o LED de alimentação da placa (com a identificação ON ou PWR) acendeu na cor verde ou vermelha, confirmando a energização;
3. Pressione a combinação de teclas Windows + X no teclado e selecione “Gerenciador de Dispositivos” (ou pressione Windows + R, digite devmgmt.msc e pressione Enter);
4. Na janela do Gerenciador de Dispositivos, expanda a categoria denominada Portas (COM e LPT);
5. Você deverá localizar um item listado exatamente como: USB-SERIAL CH340 (COMx) (onde “x” representa o número da porta serial atribuída automaticamente pelo Windows, por exemplo: COM3, COM4 ou COM7).

⚠️ Atenção: se a categoria Portas (COM e LPT) não aparecer ou o dispositivo surgir em “Outros dispositivos” com uma exclamação amarela sob o nome “USB2.0-Serial”, desconecte o cabo USB, reinicie o computador para carregar os módulos de kernel e reconecte a placa em outra porta USB traseira do computador.

Passo 6 — Testar a comunicação na Arduino IDE

Para garantir que a comunicação serial e o circuito conversor estão plenamente operacionais, realizaremos o upload de um sketch básico de teste.

1. Conecte a placa Arduino ao computador e abra o software oficial da Arduino IDE (versão 1.8.x ou versão 2.x);
2. No menu superior da IDE, acesse Ferramentas > Placa > Arduino AVR Boards e selecione o modelo exato da sua placa (por exemplo: Arduino Uno ou Arduino Nano);
3. No menu Ferramentas > Porta, marque a porta serial COM identificada no Passo 5 (por exemplo: COM4 (Arduino Uno) ou COM4);
4. Caso esteja utilizando um Arduino Nano, verifique também o item Ferramentas > Processador: placas compatíveis mais recentes costumam utilizar o bootloader moderno (ATmega328P), enquanto placas mais antigas requerem a opção ATmega328P (Old Bootloader);
5. Acesse Arquivo > Exemplos > 01.Basics > Blink para abrir o código de validação padrão de piscar o LED embutido:

// ============================================================================
// Projeto: Validação de Comunicação Serial - Arduino Compatível CH340
// RoboBuilders - O seu mundo da robótica
// ============================================================================

// O pino LED_BUILTIN corresponde ao pino digital 13 na maioria das placas Arduino
const int pinoLed = LED_BUILTIN;

void setup() {
  // Inicializa o pino do LED como saída digital
  pinMode(pinoLed, OUTPUT);

  // Inicializa a comunicação serial na velocidade de 9600 bps para depuração
  Serial.begin(9600);
  Serial.println(F("[ROBOBUILDERS] Placa Arduino CH340 conectada e funcional!"));
}

void loop() {
  // Acende o LED da placa
  digitalWrite(pinoLed, HIGH);
  Serial.println(F("Status: LED Ligado"));
  delay(1000); // Aguarda 1 segundo (1000 milissegundos)

  // Apaga o LED da placa
  digitalWrite(pinoLed, LOW);
  Serial.println(F("Status: LED Desligado"));
  delay(1000); // Aguarda 1 segundo
}

6. Clique no botão Carregar (ícone de seta para a direita →) na barra superior da Arduino IDE;
7. Observe a barra de progresso no rodapé da IDE: as mensagens alternarão entre “Compilando sketch…” e “Carregando…”;
8. Durante o upload, os LEDs TX e RX da sua placa piscarão rapidamente em sincronia;
9. Ao finalizar com sucesso, a mensagem “Carregado com sucesso.” ou “Done uploading” será exibida no rodapé, e o LED no pino 13 começará a piscar em intervalos de um segundo;
10. Abra o Monitor Serial (Ctrl + Shift + M) na velocidade de 9600 baud para acompanhar as mensagens de telemetria enviadas pela placa em tempo real.

Problemas comuns (e a solução certa)

A tabela a seguir lista os problemas e sintomas mais frequentes encontrados durante a instalação do driver e a comunicação com placas baseadas no chip CH340, com o diagnóstico e as ações corretivas:

Sintoma / Problema	Causa Provável	Solução Recomendada
Mensagem “Driver install failure!” durante o SETUP	Driver corrompido, bloqueio de privilégios ou conflito com versão antiga	Execute o SETUP.EXE obrigatoriamente como Administrador. Se falhar, desconecte a placa da USB, clique no botão UNINSTALL, aguarde a desinstalação e em seguida clique em INSTALL.
Nada acontece ao plugar a placa (sem som de USB e sem porta COM)	Cabo USB defeituoso ou cabo apenas para recarga de celular (sem linhas de dados D+ e D-)	Substitua o cabo USB por um cabo de dados de alta qualidade certificado com todas as quatro vias internas conectadas. Teste também em outra porta USB (preferencialmente portas traseiras da placa-mãe).
Dispositivo aparece como “USB2.0-Serial” com exclamação amarela	Driver ainda não vinculado à assinatura de hardware no Windows	Clique com o botão direito sobre o item com exclamação no Gerenciador de Dispositivos, escolha “Atualizar driver” > “Procurar drivers no meu computador” e aponte para a pasta CH341SER descompactada.
Erro avrdude: stk500_recv(): programmer is not responding na Arduino IDE	Porta COM incorreta ou modelo de bootloader divergente (muito comum em Arduino Nano)	1. Verifique se a porta COM selecionada em Ferramentas > Porta corresponde à do Gerenciador de Dispositivos. 2. Se for Arduino Nano, altere Ferramentas > Processador para “ATmega328P (Old Bootloader)”.
Código de erro 10 ou 28 no Gerenciador de Dispositivos	Conflito de integridade de memória ou bloqueio de driver sem assinatura no Windows 11/10	Desinstale o dispositivo pelo Gerenciador de Dispositivos marcando a caixa “Excluir o driver deste dispositivo”. Reinicie o computador, instale novamente via SETUP.EXE como administrador e reconecte a placa.
Porta COM muda constantemente a cada reconexão	Conexão em portas USB diferentes através de hubs USB não energizados	Evite o uso de hubs USB passivos. Conecte a placa sempre na mesma porta USB dedicada para manter a mesma numeração de porta COM salva na Arduino IDE.

Conclusão

Neste tutorial prático passo a passo, você aprendeu o procedimento completo para habilitar o reconhecimento e a comunicação de placas Arduino compatíveis no sistema operacional Windows por meio do driver CH340. O fluxo cobriu desde os fundamentos do hardware até a verificação de código na IDE:

• Passo 1 — Por que o driver CH340 é necessário: compreensão do papel do chip conversor USB-Serial UART da WCH e as diferenças estruturais em relação às placas oficiais
• Passo 2 — Baixar o pacote do driver CH340: obtenção do arquivo CH341SER.zip diretamente do diretório local /downloads/ e descompactação correta no computador
• Passo 3 — Executar o instalador SETUP: abertura do aplicativo executável com privilégios de administrador do Windows
• Passo 4 — Concluir a instalação e confirmar o status: execução da rotina de instalação e validação com a mensagem de sucesso
• Passo 5 — Conectar o Arduino e conferir a porta COM: reconhecimento do dispositivo no Gerenciador de Dispositivos e identificação do canal serial atribuído
• Passo 6 — Testar a comunicação na Arduino IDE: configuração de placa e porta e gravação bem-sucedida do sketch Blink com validação visual e via Monitor Serial
• Problemas comuns (e a solução certa): catálogo de diagnósticos para contornar falhas de cabo, conflitos de bootloader e mensagens de erro do instalador

Com o driver devidamente configurado em sua máquina, seu computador está pronto para reconhecer qualquer microcontrolador ou módulo que empregue a família de conversores CH340/CH341, permitindo desenvolver projetos de automação, robótica e eletrônica sem interrupções.
