Termostato Digital W3103 30A: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato digital W3103. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato W3103?
O W3103 (também comercializado sob a nomenclatura XH-W3103) é um controlador de temperatura digital microcontrolado de alta potência, equipado com display LED duplo de alto brilho e relé interno para correntes de até 30A (suportando até 5000W em 220VCA). Projetado para automação autônoma de processos térmicos, ele gerencia sistemas de aquecimento e resfriamento sem necessidade de microcontroladores externos (como Arduino, ESP32 ou Raspberry Pi) e sem qualquer necessidade de programação via código em computador.
O termostato realiza a leitura térmica em tempo real através de uma sonda resistiva NTC 10K B3435 à prova d’água e opera com saída direta, fornecendo a mesma tensão da rede elétrica conectada na entrada diretamente para a carga. Além do controle termostático convencional, o W3103 incorpora funções temporizadas exclusivas (F1, F2 e F3), permitindo ciclos intermitentes de trabalho e contagens regressivas programadas com retenção de dados em memória não volátil.
Para que serve?
Aplicações práticas do termostato W3103:
- Controle termostático de alta potência — acionamento direto de resistências elétricas pesadas, estufas, chocadeiras, fornos, calfechadeiras, aquecedores industriais e sistemas de refrigeração sem exigir contatora adicional para cargas de até 30A;
- Temporização cíclica e intermitente (Função F1) — operação automatizada alternando períodos ligados e desligados em minutos;
- Partida ou desligamento programado (Funções F2 e F3) — temporizadores em horas e minutos para desligamento automático por tempo limite ou atraso de inicialização.
Por que devo usar?
- Alta capacidade de corrente (30A / 5000W) — dispensa o uso de chaves contatoras para a grande maioria das cargas elétricas residenciais e comerciais de média a alta potência;
- Instalação simplificada por saída direta — a própria fiação de entrada alimenta a carga através do relé interno, reduzindo a complexidade de conexões elétricas;
- Programação intuitiva de dois pontos (Start / Stop) — ajuste direto e independente das temperaturas de ativação e desligamento por meio de botões dedicados, simplificando a histerese sem navegação em menus complexos.
Quando devo usar?
O termostato digital W3103 é indicado quando:
- A carga elétrica requer controle de temperatura com corrente de até 30A (até 5000W / 6600W de pico) e tensão de 110V ou 220VCA;
- O sistema exige ajuste rápido e visual dos pontos de ligar e desligar em displays numéricos independentes;
- São necessárias rotinas de temporização combinadas ou controle cíclico de processos térmicos.
Não é a melhor escolha quando:
- A aplicação exige controle de baixa tensão contínua isolada (ex.: 12VCC ou 24VCC chaveando carga isolada) — o W3103 opera com saída direta na tensão de entrada;
- É necessário registro de telemetria em nuvem, controle via Wi-Fi/Bluetooth ou integração com redes MQTT (sendo recomendados microcontroladores ESP32 ou NodeMCU);
- O processo exige algoritmo PID de alta precisão com modulação por ângulo de fase ou SSR em milissegundos.
Como funciona o controle de temperatura
O termostato W3103 opera através da comparação contínua entre a temperatura medida pela sonda NTC 10K e os limites programados pelo usuário nas teclas Start (esquerda) e Stop (direita):
- Modo Aquecimento (Start < Stop): quando a temperatura medida for menor ou igual ao valor configurado nas teclas Start (display da esquerda), o relé fecha os contatos internos e a saída energiza o aquecedor. Ao aquecer e atingir o valor definido nas teclas Stop (display da direita), a saída desliga automaticamente;
- Modo Resfriamento (Start > Stop): quando a temperatura medida subir e for maior ou igual ao valor configurado nas teclas Start (display da esquerda), a saída energiza o sistema de refrigeração ou ventilador. Ao resfriar e atingir a temperatura configurada nas teclas Stop (display da direita), a saída desliga.
A diferença entre as temperaturas de Start e Stop determina a histerese do sistema, garantindo estabilidade e evitando acionamentos intermitentes danosos aos equipamentos.
Especificações técnicas
Principais especificações
| Parâmetro | Especificação técnica |
|---|---|
| Modelo comercial | XH-W3103 / W3103 |
| Código SKU da loja | RB1048 |
| Tensão de alimentação | 110V / 220VCA (Bivolt) |
| Corrente máxima de saída | 30A |
| Potência máxima suportada | 5000W (potência de pico recomendada até 6600W) |
| Tipo de saída | Saída direta (tensão de saída igual à tensão de entrada) |
| Faixa de controle de temperatura | -50 °C a 110 °C (-19 °C a 99 °C em escala direta) |
| Resolução do display | 0,1 °C |
| Precisão de medição do sensor | ±0,2 °C |
| Tipo de sensor de entrada | NTC 10K / B3435 à prova d’água (comprimento do cabo: 1 metro) |
| Material do gabinete | Plástico ABS antichama |
| Dimensões externas | 96 × 70 × 46 mm (furação aproximada 93 × 70 × 45 mm) |
| Peso líquido | 142,2 g |
Parâmetros de configuração e funções especiais
| Função / Tecla | Nome | Descrição | Faixa de ajuste | Valor padrão |
|---|---|---|---|---|
| Botões Start (Esq) ▲ ▼ | Temperatura de Ativação | Define a temperatura em que a saída é ligada | -50 °C a 110 °C | 25,0 °C |
| Botões Stop (Dir) ▲ ▼ | Temperatura de Desligamento | Define a temperatura em que a saída é desligada | -50 °C a 110 °C | 30,0 °C |
| Função F1 | Modo Alternado / Cíclico | Alterna ciclos de tempo ligado (esq) e desligado (dir) | 1 a 999 minutos | 0 (desativado) |
| Função F2 | Desligamento Programado | Temporizador para desligar a carga após o tempo definido | 0 a 99h : 0 a 59min | 0 (desativado) |
| Função F3 | Ligamento Programado | Atraso para iniciar o acionamento da carga após contagem | 0 a 99h : 0 a 59min | 0 (desativado) |
💡 Dica: para alternar entre o modo termostático normal e as funções especiais (F1, F2, F3), pressione a tecla SET no centro do painel.
Faixa de medição e precisão
| Característica | Valor |
|---|---|
| Faixa térmica do sensor | -50 °C a 110 °C |
| Resolução de leitura | 0,1 °C |
| Precisão de calibração | ±0,2 °C |
| Taxa de amostragem | ~0,5 segundos |
Método de ligação
Requisitos de instalação
- Termostato digital de alta potência W3103 30A (RB1048);
- Sensor de temperatura NTC 10K à prova d’água (incluso com o termostato);
- Condutores elétricos dimensionados adequadamente para a corrente da carga (recomenda-se cabo de 2,5 mm² para até 20A e 4,0 mm² para até 30A);
- Disjuntor termomagnético de proteção exclusivo para o circuito;
- Carga de aquecimento (resistência, estufa, lâmpada) ou refrigeração (compressor, ventilador).

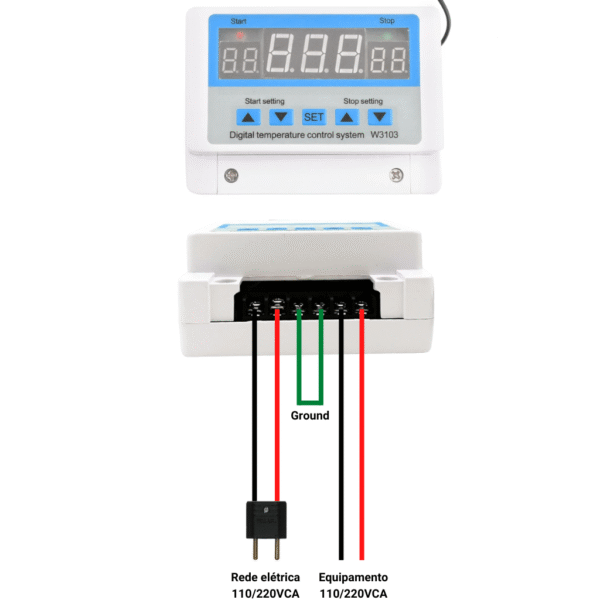

Diagrama de ligação
O termostato W3103 possui saída direta, o que significa que a tensão conectada aos bornes de entrada da rede elétrica (110V ou 220VCA) é alimentada internamente no circuito do relé e encaminhada diretamente para os bornes de saída.
Conexão de sensores e cargas
| Terminal / Borne | Identificação | Função | Instrução de conexão |
|---|---|---|---|
| Borne Input (Entrada) | Fase e Neutro (ou Fase/Fase) | Alimentação da rede elétrica | Conectar aos condutores de alimentação 110V ou 220VCA da rede geral |
| Borne Output (Saída) | Fase e Neutro Chaveados | Saída direta para a carga | Conectar diretamente aos terminais de alimentação do equipamento/carga |
| Borne Sensor | NTC 10K | Entrada da sonda térmica | Conectar os 2 condutores da sonda NTC 10K (sem polaridade) |
💡 Dica: o sensor NTC 10K não possui polaridade — os dois fios podem ser ligados em qualquer posição nos bornes do sensor.
Observações de segurança elétrica
⚠️ Atenção: a saída do termostato W3103 é direta (fornece 110V ou 220VCA). Certifique-se de que a carga conectada opere na mesma tensão da rede elétrica de alimentação. Desligue sempre o disjuntor geral antes de manipular os bornes.
⛔ Perigo: embora o relé interno suporte até 30A (5000W), certifique-se de utilizar cabos com bitola compatível (mínimo 4 mm² para correntes acima de 20A) e terminais bem apertados para evitar aquecimento nos pontos de conexão e risco de curto-circuito.
Como fazer a programação
Painel e teclas de controle
O painel frontal do W3103 possui dois displays digitais e botões ergonômicos:
- Display da esquerda: exibe a temperatura atual ou o valor de Start (e parâmetros das funções temporizadas);
- Display da direita: exibe a temperatura alvo de corte ou o valor de Stop (e parâmetros secundários);
- Botões Start (▲ ▼ à esquerda): ajustam a temperatura de início/ativação da saída;
- Botões Stop (▲ ▼ à direita): ajustam a temperatura de parada/desligamento da saída;
- Botão Central (SET): alterna para o menu de Funções Especiais (F1, F2, F3).
Modo normal (ajuste de temperatura Start e Stop)
- Para configurar a temperatura de ativação, pressione as teclas ▲ ou ▼ da esquerda (Start). O display começará a piscar; ajuste o valor desejado e aguarde alguns segundos até que o display pare de piscar para salvar automaticamente;
- Para configurar a temperatura de desligamento, pressione as teclas ▲ ou ▼ da direita (Stop). O display começará a piscar; ajuste a temperatura final e aguarde a confirmação automática;
- O termostato iniciará imediatamente o controle termostático com base nos limites programados.
Funções especiais (F1, F2 e F3)
Pressione o botão central SET para navegar sequencialmente entre as funções especiais:
F1: Modo Alternado (Trabalho Cíclico)
Permite criar ciclos intermitentes de trabalho:
- Pressione SET até exibir F1;
- No display da esquerda, ajuste os minutos que o dispositivo permanecerá ligado através dos botões da esquerda;
- No display da direita, ajuste os minutos que o dispositivo permanecerá desligado através dos botões da direita;
- Aguarde a gravação automática para iniciar o ciclo.
F2: Desligamento Programado (Timer Off)
Permite programar um tempo de funcionamento após o qual o termostato desligará a carga:
- Pressione SET até exibir F2;
- Ajuste as horas no display da esquerda com os botões ▲ ▼ da esquerda;
- Ajuste os minutos no display da direita com os botões ▲ ▼ da direita;
- Ao término da contagem, a saída será desativada.
F3: Ligamento Programado (Delay Timer On)
Permite programar um tempo de espera antes de ligar a carga:
- Pressione SET até exibir F3;
- Ajuste as horas no display da esquerda com os botões ▲ ▼ da esquerda;
- Ajuste os minutos no display da direita com os botões ▲ ▼ da direita;
- O termostato iniciará a contagem regressiva e ativará a carga ao finalizar o tempo.
Exemplos de programação
Exemplo 1: Aquecimento para viveiros, estufas e chocadeiras
Para manter um viveiro aquecido ligando o aquecedor em temperaturas abaixo de 18 °C e desligando quando o ambiente atingir 24 °C:
- Pressione as teclas Start (esquerda) e ajuste para 18,0 °C;
- Pressione as teclas Stop (direita) e ajuste para 24,0 °C;
- Aguarde o display parar de piscar.
Comportamento: o termostato ligará o equipamento de aquecimento sempre que a sonda NTC registrar temperatura menor que 18 °C e desligará automaticamente assim que a temperatura atingir 24 °C.
Exemplo 2: Resfriamento para geladeiras, cervejeiras e freezers
Para controlar um refrigerador ou câmara fria mantendo a temperatura entre 0 °C e 10 °C:
- Pressione as teclas Start (esquerda) e ajuste para 10,0 °C;
- Pressione as teclas Stop (direita) e ajuste para 0,0 °C;
- Aguarde o display parar de piscar.
Comportamento: o termostato ligará o motor/compressor assim que a temperatura subir acima de 10 °C e desativará o resfriamento quando o ambiente atingir 0 °C.
Exemplo 3: Controle temporizado alternado com Função F1
Para um processo de aeração ou desumidificação com resistência térmica que deve funcionar por 20 minutos e descansar por 40 minutos continuamente:
- Pressione o botão SET até acessar a função F1;
- Ajuste o display da esquerda para 20 (minutos ligado);
- Ajuste o display da direita para 40 (minutos desligado);
- O sistema executará o ciclo intermitente automaticamente.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Carga não liga mesmo com LED indicando acionamento | Mau contato nos bornes de saída ou carga com tensão diferente da entrada. | Inspecione o aperto dos condutores nos bornes de Output e lembre-se que o W3103 é de saída direta (fornece a mesma tensão da rede de entrada). |
| Display exibindo LLL ou HHH | Sonda NTC 10K desconectada, em curto ou temperatura além de -50°C / +110°C. | Verifique o aperto dos condutores nos bornes do sensor e examine a integridade do cabo da sonda. |
| Comportamento invertido (esquenta em vez de resfriar) | Configuração de Start e Stop invertida para o modo de trabalho desejado. | Lembre-se: Start < Stop configura modo de aquecimento; Start > Stop configura modo de resfriamento. |
| Aquecimento excessivo nos bornes do controlador | Condutores subdimensionados ou parafusos frouxos operando em alta corrente. | Utilize condutores de 4,0 mm² ou superior para correntes até 30A e certifique-se de aperto firme em todos os bornes. |
Conclusão
Este manual abordou de forma completa o termostato digital W3103 de 30A, desde as suas características construtivas até os métodos práticos de instalação, programação e operação:
- O que é e como funciona: controlador de temperatura digital microcontrolado bivolt (110/220VCA) de alta capacidade (30A / 5000W), com saída direta, display duplo e sonda NTC 10K à prova d’água;
- Especificações técnicas: faixa de controle de -50 °C a 110 °C com precisão de ±0,2 °C, dimensões compactas em ABS antichama e memória interna não volátil;
- Método de ligação: esquema simplificado de instalação elétrica com saída direta para alimentação de cargas pesadas sem contatoras adicionais e avisos de segurança;
- Como fazer a programação: parametrização rápida dos limites térmicos nas teclas Start e Stop, além da configuração dos temporizadores especiais F1, F2 e F3;
- Exemplos práticos: roteiros passo a passo para controle de aquecimento em estufas/viveiros, refrigeração comercial e processos intermitentes temporizados;
- Resolução de dúvidas (FAQ): tabela prática de diagnóstico para conferência de saídas diretas, lógica Start/Stop e dimensionamento de cabos de alta potência.
Com a instalação elétrica adequada e a correta parametrização dos limites de temperatura, o termostato W3103 garante um controle térmico robusto, seguro e de alta durabilidade para os mais variados projetos de automação.
