Termostato DTC-3200 com Controle de Umidade: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato DTC-3200 com controle de umidade. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato DTC-3200?
O DTC-3200 é um controlador digital microcontrolado bivolt (110/220VCA) projetado para monitorar e gerenciar simultaneamente temperatura e umidade relativa com precisão. O dispositivo opera de forma 100% autônoma, dispensando o uso de computadores, placas de desenvolvimento (como Arduino, ESP32 ou Raspberry Pi) ou softwares externos de programação.
Equipado com display duplo digital de alto brilho e sensor combinado SHT20 de resposta rápida, o DTC-3200 comuta diretamente equipamentos elétricos através de duas saídas independentes com relés de contato seco. Todos os parâmetros ajustados pelo usuário são gravados em memória não volátil interna, sendo preservados mesmo em situações de falta de energia elétrica.
Para que serve?
- Controle climático simultâneo — automação combinada de temperatura e umidade em viveiros, chocadeiras, terrários, estufas agrícolas e cultivo indoor;
- Climatização de precisão — manutenção das condições ideais em adegas, câmaras de cura de embutidos ou queijos, fermentadores e salas de secagem;
- Proteção e conservação ambiental — desumidificação e controle térmico em salas de servidores (CPD), estoques de sementes, laboratórios e caixas de filamentos 3D.
Por que devo usar?
- Controle duplo em carcaça única — unifica as funções de termostato e higrostato em um único equipamento compacto, reduzindo o volume de fiação e o espaço no painel;
- Saídas isoladas por contato seco — chaves de relé independentes que permitem comutar cargas em diferentes níveis de tensão (12VCC, 24VCC, 110VCA ou 220VCA);
- Parametrização rápida e intuitiva — ajuste direto dos pontos de ativação e desligamento por botões frontais dedicados, sem necessidade de navegar em menus complexos.
Quando devo usar?
O termostato e controlador de umidade DTC-3200 é indicado quando:
- O sistema exige controle independente e automatizado de aquecimento/resfriamento e umidificação/desumidificação no mesmo compartimento;
- As cargas elétricas a serem acionadas (lâmpadas cerâmicas, resistências, coolers, ventiladores, umidificadores ou exaustores) operam em até 10A;
- Busca-se uma solução robusta em material ABS retardador de chamas para instalação em painel ou sobreposta.
Não é a melhor escolha quando:
- É obrigatório o envio de leituras para a nuvem via Wi-Fi ou registro histórico de dados em datalogger (recomenda-se controlador programável com ESP32 ou CLP);
- A corrente de trabalho contínua da carga ultrapassa 10A sem a utilização de uma chave contatora auxiliar externa;
- A aplicação exige controle proporcional com modulação PID de resposta ultra-rápida.
Como funciona o controle de temperatura e umidade
O DTC-3200 atua pelo princípio de monitoramento contínuo através da sonda sensora SHT20, comparando as grandezas medidas em tempo real com os limites superior e inferior configurados nos pares de teclas frontais:
- Canal de Temperatura (Display Superior — Teclas ▲ e ▼):
- Modo Aquecimento: configurado quando a temperatura de ativação (▲) for menor que a de desligamento (▼). O relé aciona quando o ambiente esfria até o valor de ▲ e desliga quando aquece até ▼.
- Modo Resfriamento: configurado quando a temperatura de ativação (▲) for maior que a de desligamento (▼). O relé liga quando a temperatura sobe até ▲ e desliga quando é resfriada até ▼.
- Canal de Umidade (Display Inferior — Teclas △ e ▽):
- Modo Umidificação: configurado quando a umidade de ativação (△) for menor que a de desligamento (▽). O relé fecha quando a umidade cai até △ e abre ao atingir ▽.
- Modo Desumidificação: configurado quando a umidade de ativação (△) for maior que a de desligamento (▽). O relé liga quando o ar atinge △ e desliga quando a umidade é reduzida para ▽.
A diferença entre os pontos de ativação e corte forma a faixa de histerese do sistema, protegendo motores, compressores e resistências contra desgastes provocados por acionamentos repetitivos em curtos intervalos.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Modelo | DTC-3200 (DTC3200) |
| Código SKU | RB1064 |
| Tensão de alimentação | 110/220VCA (50/60 Hz) |
| Sensor integrado | SHT20 de alta precisão com cabo de conexão |
| Faixa de medição de temperatura | -20°C a 60°C |
| Faixa de medição de umidade | 0% a 100% RH (Umidade Relativa) |
| Precisão de medição | ±0,3°C / ±3% RH |
| Resolução do display | 0,1°C / 1% RH |
| Controle de saída | 2 saídas por relé (contato seco independente) |
| Capacidade de carga dos relés | 10A / 250VCA (carga resistiva) |
| Material do gabinete | Termoplástico ABS retardador de chamas |
| Dimensões do produto | 93 mm × 56 mm × 34 mm |
Parâmetros de configuração
| Tecla / Comando | Função | Faixa de ajuste | Comportamento |
|---|---|---|---|
| Manter ▲ pressionado | Ajuste da temperatura de ativação | -20°C a 60°C | Display superior pisca para ajuste via ▲ / ▼ |
| Manter ▼ pressionado | Ajuste da temperatura de desligamento | -20°C a 60°C | Display superior pisca para ajuste via ▲ / ▼ |
| Manter △ pressionado | Ajuste da umidade de ativação | 0% a 100% RH | Display inferior pisca para ajuste via △ / ▽ |
| Manter ▽ pressionado | Ajuste da umidade de desligamento | 0% a 100% RH | Display inferior pisca para ajuste via △ / ▽ |
💡 Dica: para consultar rapidamente os valores memorizados sem alterar as configurações, dê um toque simples na tecla desejada (▲, ▼, △ ou ▽). O valor programado será mostrado momentaneamente no respectivo visor.
Faixa de medição e precisão
| Grandeza | Faixa de medição | Resolução | Precisão |
|---|---|---|---|
| Temperatura | -20°C a 60°C | 0,1°C | ±0,3°C |
| Umidade Relativa | 0% a 100% RH | 1% RH | ±3% RH |
Método de ligação
Requisitos de instalação
Antes de realizar a fiação do controlador DTC-3200, siga as instruções de segurança e boas práticas:
- Desconexão da rede: certifique-se de que a rede elétrica geral esteja desligada no disjuntor durante toda a etapa de conexão dos condutores;
- Bornes de alimentação: ligue a linha de 110VCA ou 220VCA aos bornes de entrada de alimentação do aparelho;
- Posicionamento do sensor: instale a sonda SHT20 em local com circulação de ar representativa do ambiente, evitando proximidade direta de respingos d’água, bicos de nebulização ou incidência radiante direta de lâmpadas térmicas;
- Isolação dos contatos: por se tratar de chaves de contato seco isoladas, é possível alimentar as cargas com fontes e tensões independentes da rede do aparelho (como 12VCC para coolers ou 220VCA para resistências).

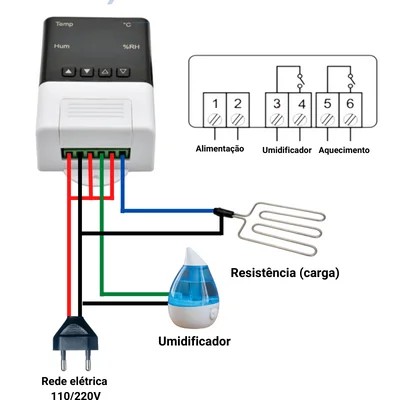

Diagrama de ligação
Conexão de sensores e cargas
| Terminal / Borne | Identificação | Descrição da conexão |
|---|---|---|
| Entrada de Força | Power (110/220V) | Alimentação principal da placa (Fase / Neutro) |
| Conector Sensor | Sensor SHT20 | Interface de 4 vias da sonda de temperatura e umidade |
| Saída Temperatura | Relé 1 (Temp) | Contato seco para chaveamento da carga térmica (10A máx) |
| Saída Umidade | Relé 2 (Umid) | Contato seco para chaveamento da carga de umidade (10A máx) |
Observações de segurança elétrica
⚠️ Atenção: os terminais das saídas de temperatura e umidade são contatos secos (interruptores mecânicos isolados). Eles não fornecem tensão por conta própria. É obrigatório passar a fase (ou o polo positivo da fonte) em série por um dos bornes do relé antes de ligar a carga.
⛔ Perigo: para acionar cargas indutivas pesadas (motores compressores de grande porte ou bombas de alta potência com corrente superior a 10A), utilize impreterivelmente uma chave contatora ou relé de estado sólido auxiliar acionado pela saída do DTC-3200.
Como fazer a programação
Sinais do display e interface
O painel frontal do DTC-3200 dispõe de dois visores digitais e quatro teclas de navegação:
- Display Superior: indica a temperatura ambiente medida em tempo real (°C);
- Display Inferior: indica a umidade relativa do ar medida em tempo real (% RH);
- Teclas ▲ e ▼: dedicadas ao canal de controle de temperatura;
- Teclas △ e ▽: dedicadas ao canal de controle de umidade.
Controle de temperatura
- Com o aparelho energizado, inicie configurando a temperatura de ativação: pressione e segure a tecla ▲ por aproximadamente 3 segundos até que os dígitos do display superior comecem a piscar;
- Utilize as teclas ▲ e ▼ para selecionar o valor em que deseja que o relé de temperatura ligue e aguarde 5 segundos sem tocar em nenhuma tecla até que o visor pare de piscar para salvar;
- Em seguida, programe a temperatura de desligamento: pressione e segure a tecla ▼ até que os dígitos pisquem;
- Utilize as teclas ▲ e ▼ para calibrar a temperatura em que o relé deve desligar e aguarde o retorno automático ao modo de monitoramento.
💡 Dica: para sistemas de aquecimento, a temperatura de ativação (▲) deve ser menor que a de desligamento (▼). Para sistemas de resfriamento, a temperatura de ativação (▲) deve ser maior que a de desligamento (▼).
Controle de umidade
- Inicie configurando a umidade de ativação: pressione e segure a tecla △ por aproximadamente 3 segundos até que os dígitos do display inferior comecem a piscar;
- Ajuste com as teclas △ e ▽ o percentual de umidade no qual a saída deve ligar e aguarde o visor fixar o valor salvo;
- Para configurar a umidade de desligamento, pressione e segure a tecla ▽ até que os números pisquem;
- Regule com as teclas △ e ▽ a umidade em que a carga deve desligar e aguarde o visor voltar ao normal.
💡 Dica: para umidificação, a umidade de ativação (△) deve ser menor que a de desligamento (▽). Para desumidificação, a umidade de ativação (△) deve ser maior que a de desligamento (▽).
Exemplos de programação
Controle de aquecimento para viveiros
Para manter animais ou mudas em ambiente aquecido e com temperatura controlada e confortável:
- Temperatura programada na tecla ▲ (ativação): 18°C;
- Temperatura programada na tecla ▼ (desligamento): 24°C.
Com essa parametrização, o DTC-3200 irá ligar o aquecedor conectado sempre que a temperatura medida pelo sensor for inferior a 18°C e desligar quando ultrapassar 24°C.
Controle de resfriamento de refrigerador
No cenário de refrigeração para conservação de alimentos, bebidas ou fermentação:
- Temperatura programada na tecla ▲ (ativação): 10°C;
- Temperatura programada na tecla ▼ (desligamento): 5°C.
Nesse caso, o controlador acionará o refrigerador/cooler sempre que a temperatura do compartimento subir acima de 10°C e o desligará assim que for resfriado a 5°C.
Controle de umidificação para chocadeira
Para manter os ovos em uma chocadeira ou estufa no percentual de umidade necessário para o correto desenvolvimento:
- Umidade programada na tecla △ (ativação): 50% RH;
- Umidade programada na tecla ▽ (desligamento): 70% RH.
Assim, o aparelho manterá o umidificador ou nebulizador ultrassônico ligado sempre que a umidade do ar for menor que 50% e desligará assim que atingir 70%.
Controle de desumidificação para servidores
Em ambientes críticos como salas de servidores (CPD), racks de rede e cabines de filamentos 3D onde é necessário eliminar a umidade excessiva:
- Umidade programada na tecla △ (ativação): 55% RH;
- Umidade programada na tecla ▽ (desligamento): 40% RH.
Nesta configuração, o relé acionará o desumidificador ou exaustor quando a umidade subir além de 55% e o desligará assim que o ar atingir 40%.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Saída não muda com a variação de temperatura ou umidade | Valores de ativação e desligamento configurados com lógica invertida. | Confira as temperaturas e umidades programadas para certificar-se de que a relação maior/menor corresponde ao modo de aquecimento/resfriamento ou umidificação/desumidificação desejado. |
| Ciclagem liga/desliga excessivamente rápida | Histerese configurada muito estreita entre ativação e desligamento. | Aumente a diferença entre os valores de acionamento e corte nos canais de temperatura e umidade, garantindo tempo suficiente para o ambiente estabilizar. |
| Sensor não atualiza as leituras no display | Mau contato no conector da sonda SHT20 ou cabo danificado. | Verifique se a sonda SHT20 está firmemente conectada ao terminal do aparelho, sem fiação rompida ou terminais oxidados. |
| O relé arma (clique audível), mas o equipamento não liga | Falta de fase passando em série pelo relé (contato seco sem emissão de tensão própria). | Conecte a fase da rede elétrica a um dos bornes do relé e conduza o outro borne até o equipamento a ser acionado. |
Conclusão
Este manual abordou de forma completa o termostato e controlador de umidade DTC-3200, desde a arquitetura e especificações elétricas até a configuração prática passo a passo:
- O que é e como funciona: controlador microcontrolado autônomo bivolt com sensor integrado SHT20 e display duplo para temperatura e umidade relativa;
- Especificações técnicas: faixas de medição de -20°C a 60°C e 0% a 100% RH, saídas de relé com contatos secos independentes para até 10A e carcaça ABS antichamas;
- Método de ligação: esquemas de ligação elétrica com fiação direta, bornes isolados e orientações de segurança para acoplamento de cargas;
- Como programar: instruções práticas de ajuste dos pontos de ativação e desligamento para os canais de aquecimento/resfriamento e umidificação/desumidificação;
- Exemplos práticos: aplicações detalhadas para viveiros aquecidos, refrigeradores, chocadeiras e salas de servidores;
- Resolução de dúvidas (FAQ): tabela de diagnósticos rápidos para solução de problemas de chaveamento de relé, histerese e posicionamento da sonda.
Com a instalação elétrica correta e os limites de operação devidamente ajustados, o DTC-3200 oferece uma solução completa, confiável e de baixo custo para controle climático de ambientes automatizados.
