Controlador de Temperatura Duplo STC-3008: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, programar e utilizar o controlador de temperatura duplo STC-3008, além de seus métodos de ligação elétrica e exemplos práticos de controle térmico. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Controlador STC-3008?
O STC-3008 é um controlador digital microcontrolado de temperatura dupla projetado para gerenciar e monitorar simultaneamente duas zonas térmicas totalmente independentes em um único módulo compacto para montagem em painel. Equipado com dois displays digitais de LED (Light Emitting Diode) de 3 dígitos com cores diferenciadas (vermelho para o Canal 1 e azul para o Canal 2), duas sondas de temperatura NTC 10 kΩ de alta sensibilidade e dois relés de acionamento mecânico com capacidade nominal de até 10 A, o dispositivo opera de forma 100% autônoma.
O aparelho dispensa qualquer microcontrolador externo ou programação por computador em IDE. O processador interno executa a leitura contínua dos dois sensores, compara os valores térmicos com as temperaturas programadas na memória não volátil (EEPROM) e comuta os relés correspondentes conforme as faixas operacionais estabelecidas pelo usuário.
Para que serve?
- Controle térmico de duas zonas independentes — monitora e aciona cargas em dois compartimentos térmicos distintos (por exemplo, estufa de fermentação e câmara fria) utilizando um único controlador;
- Controle combinado em ambiente único — gerencia um aquecedor no Canal 1 e um resfriador/ventilador no Canal 2 no mesmo recinto, mantendo uma faixa de temperatura com estreita margem de estabilidade;
- Chocadeiras, incubadoras e berçários — garante temperatura estável para incubação de ovos com redundância ou acionamento escalonado de resistências primária e secundária;
- Cervejaria artesanal e maturação — controla a temperatura de fermentação primária e o chiller de resfriamento com precisão de décimos de grau;
- Aquários e sistemas hidropônicos — assegura a climatização da água com acionamento de aquecedor submerso e ventiladores de alívio térmico.
Por que devo usar?
- Dois controladores em um único gabinete — substitui dois termostatos convencionais, economizando espaço no painel elétrico, reduzindo custos de instalação e simplificando a fiação;
- Interface visual imediata e intuitiva — exibe simultaneamente as leituras em tempo real das duas zonas com distinção cromática (display superior vermelho e display inferior azul);
- Saídas por contato seco (isoladas) — relés independentes de até 10 A que funcionam como chaves isoladas, possibilitando acionar cargas na mesma rede ou em tensões diferentes;
- Proteção programável de compressores (Delay) — temporizador de atraso ajustável de 0 a 60 minutos (parâmetros P0 e P1) para proteger motores e compressores contra partidas sob pressão residual;
- Memória não volátil permanente — armazena todos os pontos de ajuste e calibrações em EEPROM interna, evitando perdas de configuração durante quedas de energia.
Quando devo usar?
O controlador STC-3008 é a melhor escolha quando:
- É necessário monitorar e atuar sobre dois ambientes térmicos simultâneos utilizando um único equipamento de painel;
- Deseja-se controle autônomo sem necessidade de placas Arduino, ESP32 ou CLPs;
- O sistema exige chaveamento direto de cargas até 10 A nominais (ou acionamento de bobinas de chaves contatoras para potências superiores);
- O espaço físico no painel de montagem é limitado ao padrão industrial de 71 × 29 mm.
Não é a melhor escolha quando:
- O processo exige controle proporcional-integral-derivativo (PID) com relé de estado sólido (SSR) para processos industriais com variação inferior a 0,1 °C (nesses casos, utilize o controlador industrial REX-C100);
- O sistema exige monitoramento concomitante de umidade relativa do ar (nesses casos, selecione os controladores híbridos STC-3028 ou SHT-2000);
- É imprescindível comunicação remota por rede Wi-Fi ou aplicativo móvel (nesses casos, opte pelo modelo DTC-1201 Wi-Fi).
Como funciona o controle de temperatura
O princípio de operação do STC-3008 baseia-se na comparação algorítmica direta entre o valor térmico medido por cada sonda NTC e os dois limiares ajustados pelo usuário: a Temperatura de Início (Start / ▲) e a Temperatura de Parada (Stop / ▼).
O modo de operação de cada canal é definido automaticamente pela relação matemática entre esses dois valores, sem necessidade de chaves seletoras ou códigos complexos:
- Modo Aquecimento (Heating Mode): Configura-se quando Temperatura de Início (▲) < Temperatura de Parada (▼). O relé fecha seus contatos quando a temperatura cai e atinge o valor de Início (Start). O relé permanece acionado fornecendo calor até que a temperatura suba e alcance o valor de Parada (Stop), momento em que o relé desliga.
- Modo Resfriamento (Cooling Mode): Configura-se quando Temperatura de Início (▲) > Temperatura de Parada (▼). O relé fecha seus contatos quando a temperatura sobe e atinge o valor de Início (Start). O relé permanece ligado resfriando o ambiente até que a temperatura desça e alcance o valor de Parada (Stop), momento em que o relé desliga.
- Controle Independente: Os Canais 1 e 2 funcionam de forma totalmente isolada. É perfeitamente possível operar o Canal 1 em modo aquecimento e o Canal 2 em modo resfriamento, ou ambos no mesmo modo.
Especificações técnicas
Principais especificações
| Parâmetro Técnico | Especificação |
|---|---|
| Modelo | STC-3008 |
| Tensão de Alimentação | 110V ~ 220V CA ±10% (Bivolt automático, 50/60 Hz) |
| Consumo de Energia | < 3 W |
| Faixa de Medição de Temperatura | -55,0 °C a +120,0 °C |
| Faixa de Controle de Temperatura | -55,0 °C a +120,0 °C |
| Resolução de Exibição | 0,1 °C |
| Precisão da Medição | ±1,0 °C (na faixa de -50 °C a 70 °C) |
| Sensores Térmicos Inclusos | 2× Sondas NTC 10 kΩ (B3435), cápsula em aço inox à prova d’água |
| Comprimento dos Cabos dos Sensores | 1,0 metro cada sonda |
| Grau de Proteção da Sonda | IP68 (vedação para imersão) |
| Canais de Controle | 2 canais independentes (Canal 1 e Canal 2) |
| Saídas de Acionamento | 2× Relés eletromecânicos independentes com contato seco NA (SPST) |
| Capacidade Máxima dos Relés | 10 A / 240 VCA (carga puramente resistiva) ou 3 A (carga indutiva) |
| Potência Máxima de Chaveamento Direto | 1100 W em 110 VCA / 2200 W em 220 VCA (por canal) |
| Interface Visual | 2 displays LED de 3 dígitos (Vermelho para Canal 1, Azul para Canal 2) |
| Indicadores Luminosos | LEDs indicadores OUT1 e OUT2 no painel frontal |
| Temperatura de Operação do Módulo | 0 °C a 60 °C |
| Umidade de Trabalho | 20% a 85% UR (sem condensação) |
Parâmetros de configuração
O menu avançado do STC-3008 disponibiliza quatro parâmetros centrais para ajuste de temporização de proteção e disparo de alarmes sonoros:
| Código | Função do Parâmetro | Faixa de Ajuste | Valor Padrão | Aplicação Prática |
|---|---|---|---|---|
| P0 | Tempo de retardo do Relé 1 | 0 a 60 minutos | 0 min | Protege compressores e motores contra partidas sob pressão residual na Zona 1. |
| P1 | Tempo de retardo do Relé 2 | 0 a 60 minutos | 0 min | Protege compressores e ventiladores contra partidas frequentes na Zona 2. |
| P2 | Limite de alarme de alta temperatura | -55 °C a +120 °C | 120 °C | Emite sinal sonoro contínuo se a leitura ultrapassar o patamar crítico máximo. |
| P3 | Limite de alarme de baixa temperatura | -55 °C a +120 °C | -55 °C | Emite sinal sonoro contínuo se a leitura cair abaixo do patamar de segurança mínimo. |
Faixa de medição e precisão
| Grandeza | Faixa Operacional | Resolução | Precisão |
|---|---|---|---|
| Temperatura (Canal 1) | -55,0 °C a +120,0 °C | 0,1 °C | ±1,0 °C (-50 °C a +70 °C) |
| Temperatura (Canal 2) | -55,0 °C a +120,0 °C | 0,1 °C | ±1,0 °C (-50 °C a +70 °C) |
Dimensões e montagem em painel
- Dimensões do painel frontal: 75 mm (largura) × 34,5 mm (altura);
- Profundidade total: 85 mm;
- Dimensões do recorte de encaixe no painel: 71 mm (largura) × 29 mm (altura);
- Sistema de fixação: Travas plásticas deslizantes laranjas nas laterais com aperto por pressão manual.
Método de ligação
Requisitos de instalação
Para instalar o controlador duplo STC-3008 com segurança e confiabilidade técnica, separe os seguintes materiais e componentes:
- 1× Controlador digital de temperatura duplo STC-3008;
- 2× Sondas de temperatura NTC 10 kΩ com cápsula de aço inox (inclusas no kit);
- Fiação flexível de cobre dimensionada conforme a carga (seção mínima recomendada de 1,5 mm² para cargas de até 10 A);
- Disjuntor termomagnético de proteção na entrada da rede de alimentação CA;
- Carga de acionamento do Canal 1 (ex.: resistência de aquecimento, lâmpada cerâmica ou chocadeira);
- Carga de acionamento do Canal 2 (ex.: ventilador, exaustor, refrigerador ou eletroválvula);
- Chave contatora auxiliar com bobina compatível (obrigatória caso a corrente da carga supere 10 A resistivos ou 3 A indutivos de partida).

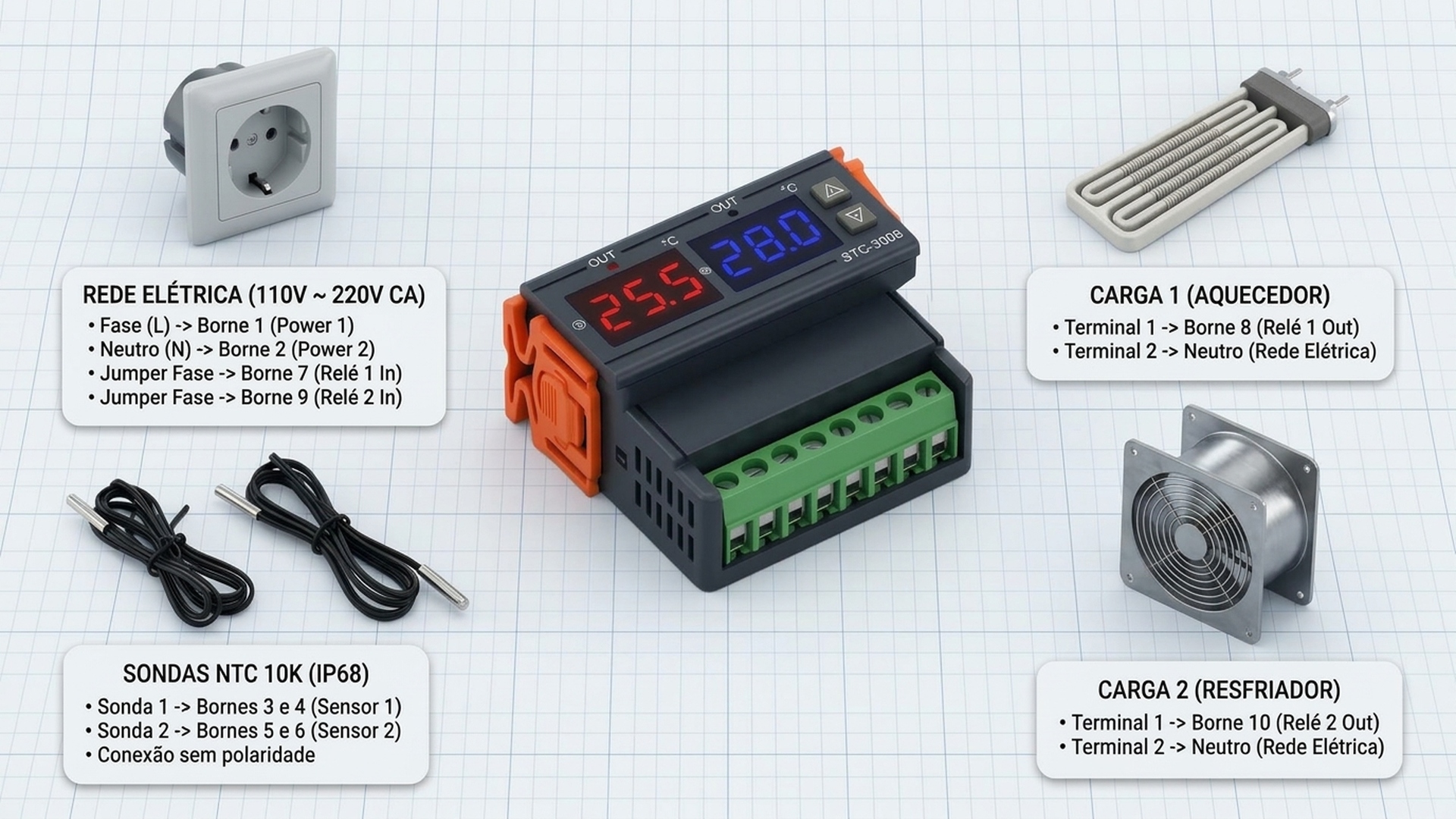

Diagrama de ligação elétrica
O infográfico esquemático abaixo segue o padrão oficial da RoboBuilders por blocos didáticos e cartões de conexão em ambiente 3D, isolando visualmente cada componente para clareza máxima na montagem:
Tabela de conexões dos terminais
A tabela abaixo descreve de forma objetiva a interligação de cada condutor entre a rede elétrica, o controlador STC-3008, as sondas NTC e as respectivas cargas:
| Terminal de Origem | Terminal de Destino (STC-3008) | Cor do Fio | Tipo de Sinal | Observação |
|---|---|---|---|---|
| Rede AC (Fio Fase - L) | Borne 1 (Power 1) | Vermelho | Alimentação CA | Linha de 110V ou 220V CA |
| Rede AC (Fio Neutro - N) | Borne 2 (Power 2) | Azul Claro | Alimentação CA | Retorno neutro do instrumento |
| Sonda NTC 1 (Cabo A) | Borne 3 (Sensor 1) | Preto | Analógico NTC | Sensor térmico da Zona 1 (sem polaridade) |
| Sonda NTC 1 (Cabo B) | Borne 4 (Sensor 1) | Preto | Analógico NTC | Sensor térmico da Zona 1 (sem polaridade) |
| Sonda NTC 2 (Cabo A) | Borne 5 (Sensor 2) | Preto | Analógico NTC | Sensor térmico da Zona 2 (sem polaridade) |
| Sonda NTC 2 (Cabo B) | Borne 6 (Sensor 2) | Preto | Analógico NTC | Sensor térmico da Zona 2 (sem polaridade) |
| Jumper da Fase (L) | Borne 7 (Relé 1 In) | Vermelho | Linha Chaveada | Entrada de fase do contato seco 1 |
| Borne 8 (Relé 1 Out) | Terminal 1 da Carga 1 | Laranja | Linha Comutada | Aciona o Aquecedor quando atraca |
| Jumper da Fase (L) | Borne 9 (Relé 2 In) | Vermelho | Linha Chaveada | Entrada de fase do contato seco 2 |
| Borne 10 (Relé 2 Out) | Terminal 1 da Carga 2 | Amarelo | Linha Comutada | Aciona o Resfriador quando atraca |
| Rede AC (Fio Neutro - N) | Terminal 2 das Cargas 1 e 2 | Azul Claro | Retorno Neutro | Vai direto às cargas (não passa pelo relé) |
ℹ️ Nota sobre os bornes de relé: Os terminais 7-8 e 9-10 são contatos secos (dry contacts). Eles funcionam puramente como interruptores mecânicos internos e não fornecem potencial elétrico nativo. Para alimentar qualquer equipamento, é obrigatório rotear a Fase da instalação através do borne de entrada do respectivo relé.
Observações de segurança elétrica
⚠️ Atenção: Desconecte a energia elétrica no quadro geral ou disjuntor antes de manipular bornes, fios ou parafusos do equipamento.
⛔ Perigo de Curto-Circuito: Nunca conecte simultaneamente a Fase e o Neutro aos bornes de um mesmo relé (7 e 8, ou 9 e 10). O fechamento dos contatos mecânicos provocará curto-circuito franco imediato, danificando o instrumento e desarmando as proteções da instalação.
⚠️ Separação de Condutores de Sinal e Potência: Nunca passe os cabos dos sensores NTC nos mesmos eletrodutos ou canaletas onde passam cabos de força ou alimentação de motores. Ruídos eletromagnéticos induzidos nos cabos de sinal podem causar flutuações e erros de leitura nos displays.
ℹ️ Cargas Indutivas e Motores: Ao acionar compressores, geladeiras, bombas d’água ou motores que demandem corrente de partida superior a 10 A (ou acima de 3 A contínuos indutivos), interligue a saída do STC-3008 à bobina (A1/A2) de uma contatora trifásica ou monofásica, deixando a potência a cargo da contatora.
Como fazer a programação
Sinais do display
- Display Superior (Vermelho): Exibe a temperatura em tempo real da Sonda 1 (Canal 1).
- Display Inferior (Azul): Exibe a temperatura em tempo real da Sonda 2 (Canal 2).
- LED Indicador OUT1: Acende quando o Relé 1 está energizado (fechado) e a Carga 1 está ativa.
- LED Indicador OUT2: Acende quando o Relé 2 está energizado (fechado) e a Carga 2 está ativa.
- Indicação 888: Teste de display durante a reinicialização de fábrica (reset).
- Indicação LLL: Sonda desconectada, cabo rompido ou temperatura abaixo de -55 °C.
- Indicação HHH: Curto-circuito na sonda ou temperatura acima de +120 °C.
Modo normal
O ajuste dos pontos de controle térmico é feito diretamente pelos botões frontais:
-
Ajuste da Temperatura de Início (Start / ▲) do Canal 1:
- Pressione e mantenha pressionada a tecla ▲1 por 3 segundos até que os dígitos do display superior comecem a piscar;
- Pressione ▲1 para aumentar ou ▼1 para diminuir o valor desejado de início;
- Aguarde 5 segundos sem pressionar nenhum botão para que o controlador grave o valor e retorne à leitura normal.
-
Ajuste da Temperatura de Parada (Stop / ▼) do Canal 1:
- Pressione e mantenha pressionada a tecla ▼1 por 3 segundos até que os dígitos comecem a piscar;
- Utilize as teclas ▲1 e ▼1 para configurar a temperatura limite de desligamento;
- Aguarde 5 segundos para que o valor seja gravado na memória EEPROM.
-
Ajuste dos Limiares do Canal 2:
- Execute exatamente o mesmo procedimento no Canal 2 utilizando as teclas ▲2 e ▼2 do display inferior.
Modo temporizado (Retardo de Compressor P0 e P1)
Para proteger compressores frigoríficos e ventiladores contra partidas sucessivas ou ciclos curtos:
- Pressione e mantenha pressionadas simultaneamente as teclas ▲1 e ▲2 por 3 segundos até que a indicação P0 surja no display;
- Pressione ▲1 ou ▼1 para navegar entre os códigos de parâmetros (P0, P1, P2, P3);
- Pressione ▲2 ou ▼2 para ajustar o valor numérico do parâmetro selecionado:
- P0: Ajuste de 0 a 60 minutos para o atraso de partida do Relé 1 (recomendado de 3 a 5 minutos para compressores);
- P1: Ajuste de 0 a 60 minutos para o atraso de partida do Relé 2;
- Aguarde 5 segundos sem intervenção para salvar e retornar à tela inicial.
Ajuste fino e calibração
Caso constate divergência na leitura das sondas em comparação com um termômetro-padrão de laboratório calibrado:
- Calibração da Sonda 1 (Canal 1):
- Pressione e mantenha pressionadas as teclas ▲1 e ▼1 simultaneamente por 3 segundos;
- O display superior exibirá o valor de correção (offset);
- Utilize ▲1 e ▼1 para ajustar o desvio positivo ou negativo (entre -10,0 °C e +10,0 °C);
- Aguarde 5 segundos para salvar.
- Calibração da Sonda 2 (Canal 2):
- Pressione e mantenha pressionadas as teclas ▲2 e ▼2 simultaneamente por 3 segundos;
- Utilize ▲2 e ▼2 para ajustar o desvio da Sonda 2;
- Aguarde 5 segundos para salvar.
Restauração aos padrões de fábrica (Reset)
Caso queira apagar todos os parâmetros programados e restaurar os valores de fábrica:
- Com o aparelho ligado e operando, pressione e mantenha pressionadas simultaneamente as teclas ▼1 e ▼2 por 3 segundos;
- Os displays exibirão o teste de todos os segmentos numéricos 888 e reiniciarão com os parâmetros de fábrica (P0=0, P1=0, P2=120, P3=-55).
Exemplos de programação
Exemplo 1: Aquecimento em ambos os canais (Zonas térmicas independentes)
Cenário: Estufa com duas gavetas de germinação independentes. A gaveta 1 deve manter a temperatura em torno de 28 °C (iniciar aquecimento em 26,0 °C e desligar em 28,0 °C). A gaveta 2 deve manter a temperatura em 32 °C (iniciar em 30,0 °C e desligar em 32,0 °C).
- Configuração do Canal 1 (Gaveta 1):
- Temperatura de Início (▲1): 26,0 °C
- Temperatura de Parada (▼1): 28,0 °C
- Como Início (26,0) < Parada (28,0), o Canal 1 opera automaticamente em Modo Aquecimento. O relé liga se a temperatura cair abaixo de 26,0 °C e desliga ao atingir 28,0 °C.
- Configuração do Canal 2 (Gaveta 2):
- Temperatura de Início (▲2): 30,0 °C
- Temperatura de Parada (▼2): 32,0 °C
- O Canal 2 opera em Modo Aquecimento. O relé liga em 30,0 °C e desliga ao atingir 32,0 °C.
Exemplo 2: Resfriamento em ambos os canais (Sistemas frigoríficos duplos)
Cenário: Câmara de refrigeração dupla para bebidas. O compartimento 1 (cervejas) deve ligar o compressor em 4,0 °C e desligar em 0,5 °C. O compartimento 2 (vinhos) deve ligar a refrigeração em 14,0 °C e desligar em 11,0 °C, com proteção de atraso de 3 minutos em ambos os compressores.
- Configuração do Canal 1:
- Temperatura de Início (▲1): 4,0 °C
- Temperatura de Parada (▼1): - Como Início (4,0) > Parada (0,5), o Canal 1 opera automaticamente em Modo Resfriamento.
- Configuração do Canal 2:
- Temperatura de Início (▲2): 14,0 °C
- Temperatura de Parada (▼2): 11,0 °C
- Como Início (14,0) > Parada (11,0), o Canal 2 opera em Modo Resfriamento.
- Parâmetros de Proteção do Compressor:
- Parâmetro P0: 3 min (retardo para acionamento do Relé 1)
- Parâmetro P1: 3 min (retardo para acionamento do Relé 2)
Exemplo 3: Controle combinado simultâneo (Aquecedor no Canal 1 e Resfriador no Canal 2)
Cenário: Aquário marinho com monitoramento no mesmo recinto hídrico (ambas as sondas no mesmo reservatório). Deseja-se manter a água exatamente em 25,0 °C. Se a água esfriar e atingir 24,0 °C, o aquecedor liga até alcançar 25,0 °C. Se a água esquentar e atingir 26,0 °C, a ventoinha/cooler liga até descer a 25,0 °C.
- Configuração do Canal 1 (Aquecedor):
- Temperatura de Início (▲1): 24,0 °C
- Temperatura de Parada (▼1): 25,0 °C
- Modo Aquecimento ativo: liga em 24,0 °C e desliga em 25,0 °C.
- Configuração do Canal 2 (Resfriador / Ventilador):
- Temperatura de Início (▲2): 26,0 °C
- Temperatura de Parada (▼2): 25,0 °C
- Modo Resfriamento ativo: liga em 26,0 °C e desliga em 25,0 °C.
- Zona de Estabilidade: Entre 24,1 °C e 25,9 °C ambos os relés permanecem desligados, garantindo eficiência energética sem ciclagens simultâneas.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| A saída (relé) não aciona na temperatura esperada | Valores de temperatura de Início (▲) e Parada (▼) configurados de forma invertida para a função desejada. | Verifique a regra: para aquecer, Início < Parada; para resfriar, Início > Parada. Ajuste os botões ▲ e ▼ conforme o modo. |
| O relé aciona mas a carga elétrica não liga nem recebe energia | Falta de jumper da Fase (L) para a entrada do relé (borne 7 ou 9). | Os relés são contatos secos passivos e não fornecem tensão própria. Conecte um condutor derivado da Fase ao borne de entrada do relé. |
| O display exibe a mensagem de erro LLL | Sonda de temperatura desconectada, fios partidos ou temperatura medida abaixo de -55 °C. | Verifique se os fios da sonda estão bem apertados nos bornes 3-4 (Sensor 1) ou 5-6 (Sensor 2) e teste a integridade do cabo. |
| O display exibe a mensagem de erro HHH | Curto-circuito nos condutores da sonda ou temperatura medida superior a +120 °C. | Inspecione o cabo do sensor quanto a esmagamentos ou decapagens em contato acidental, substituindo a sonda se necessário. |
| O display indica temperatura com pequeno desvio em relação ao termômetro de controle | Desvio natural de calibração térmica ou tolerância resistiva do sensor NTC. | Acesse a calibração pressionando simultaneamente ▲1 e ▼1 (para Canal 1) ou ▲2 e ▼2 (para Canal 2) e aplique o offset compensador. |
| O relé cicla (liga e desliga) com muita frequência | Diferença muito estreita entre a temperatura de início e parada para a inércia térmica do recinto. | Aumente o intervalo entre o valor de Início (▲) e o de Parada (▼) para criar uma margem de histerese mais estável. |
| O compressor demora a ligar mesmo após a temperatura atingir o ponto de disparo | Temporizador de proteção de atraso de compressor (P0 ou P1) ativo. | Esse comportamento é normal e visa proteger o motor. Se desejar acionamento imediato, ajuste o parâmetro P0 ou P1 para 0 minutos. |
| Alarme sonoro (bip contínuo) disparando sem cessar | Temperatura ultrapassou o limite superior configurado em P2 ou caiu abaixo do limite inferior em P3. | Acesse o menu avançado (pressionando ▲1 e ▲2 por 3 segundos) e verifique os limites de segurança configurados em P2 e P3. |
Conclusão
O controlador de temperatura duplo STC-3008 é uma das soluções mais versáteis e robustas do mercado para monitoramento e controle térmico de precisão. Sua arquitetura com dois displays com cores distintas, duas sondas impermeáveis NTC 10K e dois relés mecânicos totalmente independentes permite gerenciar simultaneamente duas zonas com facilidade e confiabilidade técnica, dispensando o desenvolvimento de códigos em microcontroladores externos.
Seguindo as instruções deste manual para dimensionamento de condutores, isolamento de ruídos nas sondas e parametrização correta das histereses, seu projeto de automação térmica funcionará com máxima eficiência energética, estabilidade e proteção operacional contínua.
Solução de problemas
Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Controlador de Temperatura Duplo STC-3008: Manual Técnico Completo e eu ajudarei a encontrar a solução.
O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
