Termostato W1211 com Temporizador: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato W1211 com temporizador. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato W1211?
O W1211 é um controlador de temperatura digital microcontrolado com display LED duplo e função de temporizador integrado, projetado para automação autônoma de sistemas de aquecimento e resfriamento. Alimentado diretamente pela rede elétrica de 110/220VCA (bivolt automático), ele opera de forma 100% independente, dispensando microcontroladores externos como Arduino, ESP32 ou Raspberry Pi e sem exigir programação por computador.
O termostato faz a leitura térmica por meio de uma sonda NTC 10K à prova d’água e controla a carga conectada através de uma saída chaveada por relé (contato seco até 10A). Todas as configurações e parâmetros ajustados são salvos em memória não volátil, garantindo que a programação permaneça intacta mesmo após quedas de energia.
Para que serve?
- Controle de aquecimento e resfriamento — resistências, aquecedores, chocadeiras, estufas, viveiros, refrigeradores, cervejeiras e freezers;
- Temporização de processos térmicos — desligamento automático programável em intervalos de 1 a 9999 minutos;
- Proteção de compressores — retardo de acionamento programável (delay PT) para evitar sobrecargas no motor do compressor.
Por que devo usar?
- Autonomia total — controla a temperatura e o temporizador sozinho, com ajustes rápidos feitos diretamente pelos botões do painel frontal;
- Saída chaveada independente — os contatos secos do relé permitem chavear cargas de diferentes níveis de tensão (12VCC, 24VCC, 110VCA ou 220VCA até 10A);
- Temporizador integrado — permite programar o tempo exato de operação antes do desligamento automático do termostato.
Quando devo usar?
O termostato W1211 é indicado quando:
- O sistema exige controle de temperatura autônomo com desligamento temporizado programável;
- A carga a ser chaveada opera em tensão contínua (12V/24V) ou alternada (110V/220V) com corrente de até 10A;
- É necessária proteção de delay para compressor de refrigeração e calibração fina de temperatura.
Não é a melhor escolha quando:
- É necessário registrar dados em nuvem ou monitorar remotamente via Wi-Fi (preferir microcontrolador ESP32 com sensor DS18B20);
- A carga conectada ultrapassa 10A — nesse caso, o relé do W1211 deve acionar uma chave contatora de potência;
- O processo industrial exige controle proporcional derivativo (PID) com rampa e patamar de alta precisão.
Como funciona o controle de temperatura
O W1211 monitora continuamente a temperatura ambiente pelo sensor NTC 10K e compara o valor medido com a temperatura-alvo programada no parâmetro P1 e a diferença de temperatura (histerese) definida no parâmetro P2:
- Modo aquecimento: quando a temperatura medida cai abaixo de , o relé é acionado (LED HEAT acende). Ao atingir a temperatura-alvo , o relé desliga e o sistema entra em espera (LED TC acende);
- Modo resfriamento: quando a temperatura medida sobe acima de , o relé é acionado (LED COOL acende) após o tempo de delay configurado em (LED PT pisca durante a contagem). Ao atingir , a carga desliga.
A histerese configurável () evita oscilações rápidas no relé, protegendo os atuadores contra chaveamento excessivo. O temporizador integrado permite que o controlador encerre a operação após o período pré-estabelecido (1 a 9999 minutos), sinalizado pelo LED TIMER.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Modelo | W1211 |
| Código SKU | RB1504 |
| Tensão de alimentação | 110/220VCA (bivolt automático, 50/60 Hz) |
| Faixa de controle de temperatura | -40°C a 120°C |
| Resolução do display | 0,1°C (-9,9°C a 99,9°C) / 1°C (fora dessa faixa) |
| Precisão de medição | ±0,5°C |
| Tipo de sensor | NTC 10K à prova d’água com cabo de 1 metro |
| Tipo de saída | Chaveada (contato seco de relé) |
| Capacidade de corrente do relé | 10A máximo |
| Potência máxima de chaveamento | 1000W em 110VCA / 2000W em 220VCA |
| Faixa do temporizador | 1 a 9999 minutos |
| Faixa de atraso de partida (delay PT) | 1 a 10 minutos |
| Temperatura de operação do módulo | -10°C a 60°C |
| Dimensões do produto | 79,5 × 43 × 35 mm |
| Dimensões de recorte do painel | ~71 × 39 mm |
Parâmetros de configuração
| Código | Função | Variação | Valor padrão |
|---|---|---|---|
| P1 | Temperatura-alvo (ponto de desligamento) | -40°C a 120°C | 10,0°C |
| P2 | Diferença de temperatura (histerese) | 0,3°C a 10,0°C | 0,5°C |
| P3 | Atraso de acionamento do compressor (delay PT) | 1 a 10 minutos | 3 minutos |
| P4 | Calibração de temperatura (offset de leitura) | -10°C a +10°C | 0,0°C |
💡 Dica: o parâmetro P3 atua apenas no modo de resfriamento como proteção mecânica contra partidas repetidas do compressor sob alta pressão residual.
Faixa de medição e precisão
| Condição | Valor |
|---|---|
| Faixa de medição | -40°C a 120°C |
| Resolução de leitura | 0,1°C (-9,9°C a 99,9°C) |
| Precisão | ±0,5°C |
| Taxa de atualização do display | 0,5 segundos |
Método de ligação
Requisitos de instalação
- Termostato digital W1211 com temporizador (RB1504);
- Sensor de temperatura NTC 10K à prova d’água (acompanha o produto);
- Fios de cobre condutores compatíveis com a corrente da carga (mínimo 1,5 mm² para cargas até 10A);
- Equipamento a ser acionado (resistência, aquecedor, compressor, lâmpada aquecedora ou ventilador);
- Chave contatora de potência (obrigatória para cargas com corrente superior a 10A).

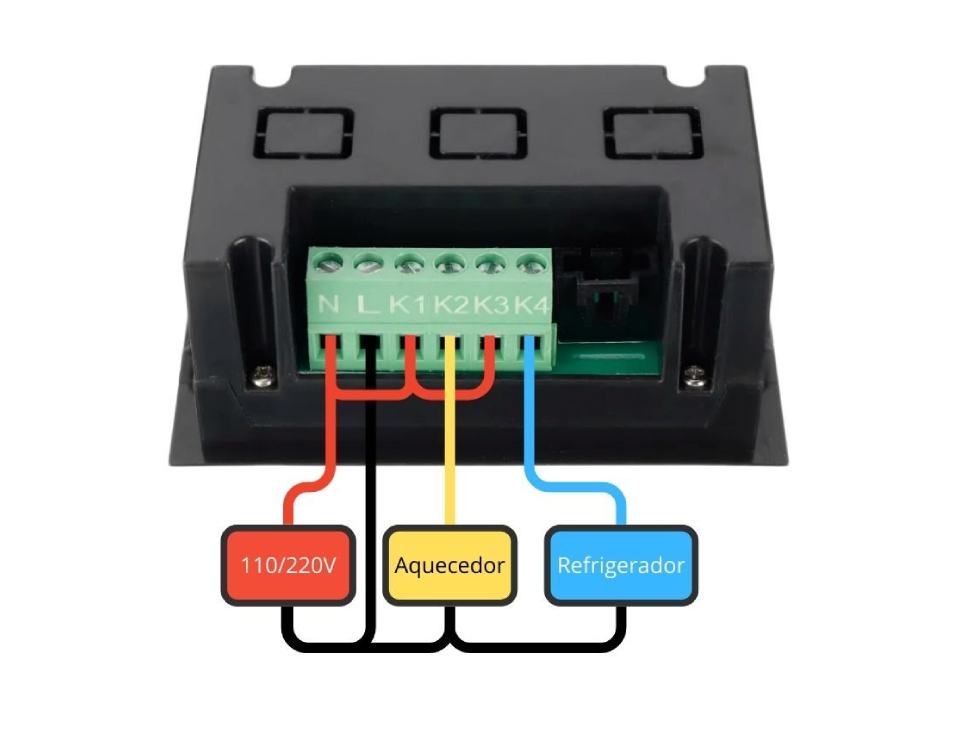

Diagrama de ligação
O termostato W1211 possui saída chaveada por relé (contato seco). Isso significa que os terminais de saída funcionam como um interruptor liga/desliga isolado da entrada. Essa característica permite chavear equipamentos que operem na mesma tensão da rede (110V ou 220V) ou até mesmo dispositivos alimentados por fontes contínuas (5VCC, 12VCC ou 24VCC), respeitando o limite máximo de 10A.
Conexão de sensores e cargas
| Terminal / Borne | Identificação | Função | Conexão elétrica |
|---|---|---|---|
| 1 e 2 | Power (110/220VCA) | Alimentação do módulo | Conectar à rede elétrica 110V ou 220V |
| 3 e 4 | Output (Relé 10A) | Saída chaveada | Interromper a fase/positivo que alimenta a carga |
| NTC | Sensor | Entrada do sensor térmico | Conectar os dois fios da sonda NTC 10K (sem polaridade) |
💡 Dica: o sensor NTC 10K não possui polaridade — qualquer um dos dois fios pode ser conectado em qualquer um dos dois terminais do borne de sensor.
Observações de segurança elétrica
⚠️ Atenção: certifique-se de que a rede elétrica geral esteja desligada no disjuntor antes de realizar qualquer conexão aos bornes de alimentação e saída do termostato.
⛔ Perigo: a capacidade máxima do relé interno é de 10A (1000W em 110VCA ou 2000W em 220VCA). Para cargas indutivas pesadas, motores ou resistências acima de 10A, é estritamente obrigatório utilizar o relé do W1211 para acionar a bobina de uma chave contatora de potência, evitando a queima do controlador e risco de curto-circuito.
Como fazer a programação
Sinais do display e indicadores LED
O painel frontal do W1211 dispõe de indicadores visuais para sinalizar o status em tempo real:
- HEAT — Indica que o termostato está operando em modo de aquecimento com o relé acionado;
- COOL — Indica que o termostato está operando em modo de resfriamento com o relé acionado;
- TC (Temperatura Controlada) — Indica que a temperatura-alvo foi atingida e a saída está em espera;
- PT (Protection Delay) — Indica o atraso de partida do compressor; o LED pisca enquanto o tempo configurado em P3 estiver em contagem;
- TIMER — Indica que o temporizador está ativo; o LED pisca durante a operação em modo temporizado.
Funções das teclas
- Botão Power (Energia):
- Com o aparelho ligado: toque rápido exibe a temperatura-alvo definida; toque longo desliga o módulo;
- Com o aparelho desligado: toque longo liga o módulo;
- No menu de configuração: toque rápido confirma as alterações e retorna à tela principal de medição.
- Botão S (Configuração):
- Toque longo para entrar no menu de parâmetros (P1, P2, P3, P4);
- Toque rápido para selecionar o parâmetro exibido e liberar a edição do seu valor.
- Botões ▲ / ▼ (Incrementar / Decrementar):
- No menu de configuração: alteram os valores dos parâmetros (toque simples para passo unitário, manter pressionado para ajuste contínuo rápido);
- Na tela normal: toque rápido no botão ▲ exibe o tempo programado no temporizador; toque longo no botão ▼ cancela o temporizador ativo.
Modo normal (configuração dos parâmetros)
- Com o termostato ligado, pressione e segure o botão S por aproximadamente 3 segundos até que o código P1 apareça no display;
- Pressione rapidamente o botão S para entrar na edição do valor de P1;
- Utilize os botões ▲ e ▼ para ajustar a temperatura-alvo desejada (ponto de desligamento da carga);
- Pressione rapidamente o botão S para confirmar e use as teclas ▲ e ▼ para navegar até o próximo parâmetro (P2, P3 ou P4);
- Repita o procedimento para ajustar a histerese (P2), o delay do compressor (P3) e a calibração (P4);
- Após concluir as alterações, pressione o botão Power para salvar as configurações e retornar à tela principal.
💡 Dica: sempre que o sistema de refrigeração for desligado, ele respeitará o tempo de intervalo configurado no parâmetro P3 antes de ligar novamente, sinalizado pelo piscar do LED PT.
Modo temporizado
O modo temporizado permite programar um tempo de funcionamento de 1 a 9999 minutos, após o qual o termostato desliga automaticamente a carga:
- Na tela principal de medição, pressione e segure o botão ▼ até que um número apareça no display;
- Utilize as teclas ▲ e ▼ para ajustar o tempo desejado em minutos (1 a 9999 minutos);
- Para confirmar e salvar, mantenha pressionado o botão S até que os parâmetros apareçam e em seguida toque no botão Power para retornar à tela inicial;
- Quando o temporizador estiver ativo, o LED TIMER piscará no painel frontal;
- Para cancelar a temporização a qualquer momento, pressione e segure o botão ▼ na tela principal.
Restauração das configurações de fábrica (Reset)
Caso seja necessário restaurar os padrões de fábrica do termostato:
- Com o módulo ligado, pressione e mantenha pressionados simultaneamente os botões S e ▼ por cerca de 5 segundos;
- O display reiniciará com todos os parâmetros restaurados para os valores padrão de fábrica.
Exemplos de programação
Exemplo 1: Controle de aquecimento para viveiros e estufas
Para manter um viveiro ou estufa biológica em temperatura confortável, com desligamento em 24°C e religamento ao cair para 21°C:
- Acesse o parâmetro P1 e ajuste a temperatura-alvo para 24,0°C;
- Acesse o parâmetro P2 e ajuste a histerese para 3,0°C;
- Pressione o botão Power para confirmar.
Comportamento do sistema: o termostato ligará o aquecedor sempre que a temperatura medida pelo sensor NTC for menor que 21,0°C () e desligará a carga automaticamente ao atingir 24,0°C.
Exemplo 2: Controle de resfriamento para refrigerador ou cervejeira
Para controlar uma câmara fria ou refrigerador de bebidas mantendo a temperatura em 4°C com proteção contra acionamentos frequentes do compressor:
- Ajuste P1 para 4,0°C (temperatura-alvo de desligamento);
- Ajuste P2 para 2,0°C (diferença de temperatura);
- Ajuste P3 para 3 minutos (delay de proteção do compressor).
Comportamento do sistema: o compressor ligará quando a temperatura interna subir acima de 6,0°C (), respeitando o delay de 3 minutos sinalizado pelo LED PT, e desligará assim que o ambiente atingir 4,0°C.
Exemplo 3: Aquecimento temporizado com desligamento automático
Para uma estufa de secagem que deve operar a 45°C durante 120 minutos (2 horas) e depois desligar sozinha:
- Configure P1 em 45,0°C e P2 em 1,0°C;
- Pressione e segure ▼ para abrir o menu do temporizador e selecione 120 minutos;
- Confirme com S e pressione Power;
- O LED TIMER começará a piscar e o processo será executado até o encerramento do cronômetro.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Display exibindo LLL ou HHH | Sonda NTC desconectada, mau contato nos bornes ou temperatura fora dos limites operacionais (-40°C a 120°C). | Verifique a fixação dos condutores da sonda NTC nos terminais do sensor ou substitua a sonda por uma nova NTC 10K. |
| LED PT piscando e compressor não liga | Delay de segurança (parâmetro P3) em contagem regressiva para proteção mecânica do compressor. | Aguarde o tempo programado em P3 (1 a 10 min) transcorrer para que o relé seja acionado normalmente. |
| Ciclagem rápida no relé de saída | Histerese (parâmetro P2) configurada com valor muito baixo para a dinâmica do local. | Aumente o valor de P2 para pelo menos 1,5°C a 3,0°C para ampliar a faixa estável de controle. |
| Temporizador não inicia ou desarma antes da hora | Valor não memorizado corretamente ou cancelamento acidental por toque longo no botão ▼. | Configure o tempo desejado, confirme com a tecla S e evite pressionar a tecla ▼ na tela inicial. |
Conclusão
Este manual abordou de forma completa o termostato W1211 com temporizador, desde os conceitos básicos até a instalação elétrica, configuração dos parâmetros e aplicações práticas:
- O que é e como funciona: controlador de temperatura autônomo bivolt automático (110/220VCA) com sensor NTC 10K à prova d’água, saída chaveada por relé de até 10A e temporizador integrado de 1 a 9999 minutos;
- Especificações técnicas: faixa de medição e controle de -40°C a 120°C com precisão de ±0,5°C, display digital duplo e proteção de dados em memória não volátil;
- Método de ligação: esquemas de ligação elétrica com contatos secos de relé para cargas em 110V/220VCA ou 12V/24VCC e uso de chave contatora para correntes superiores a 10A;
- Como fazer a programação: instruções detalhadas para o ajuste dos parâmetros P1 a P4, temporizador regressivo, interpretação dos LEDs de status e restauração de fábrica;
- Exemplos práticos: aplicações completas para aquecimento de viveiros, refrigeração com delay de compressor e processos com desligamento programado;
- Resolução de dúvidas (FAQ): tabela de solução de problemas e diagnóstico rápido de falhas comuns de leitura e temporização.
Com a ligação elétrica adequada e os parâmetros bem configurados, o termostato W1211 oferece uma solução prática, precisa e robusta para automatizar sistemas térmicos residenciais, comerciais e rurais com excelente custo-benefício.
