Termostato e Higrostato Digital SHT2000: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato e controlador de temperatura e umidade SHT2000. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Termostato SHT2000?
O SHT2000 é um controlador digital microcontrolado bivolt com display duplo de alto brilho, projetado para monitorar e controlar simultaneamente temperatura e umidade relativa de forma totalmente autônoma. Ele integra em um único equipamento as funções de termostato (aquecimento ou refrigeração) e higrostato (umidificação ou desumidificação), operando de forma 100% independente, sem exigir placas microcontroladas como Arduino, ESP32 ou Raspberry Pi e sem necessidade de programação por computador.
O dispositivo acompanha uma sonda combinada de alta sensibilidade com cabo de 1 metro e gerencia as cargas elétricas conectadas por meio de duas saídas chaveadas independentes por relé (contatos secos com capacidade de até 10A por canal). Todos os parâmetros configurados ficam salvos em memória não volátil, mantendo os ajustes intactos mesmo em caso de queda na rede de energia elétrica.
Para que serve?
- Controle climático simultâneo — automação combinada de temperatura e umidade em estufas agrícolas, viveiros, terrários, chocadeiras e hidroponia;
- Climatização de precisão — monitoramento de adegas de vinho, câmaras de cura de queijos, fermentadores de cerveja artesanal e salas de secagem;
- Proteção de ambientes críticos — desumidificação e climatização em CPDs, salas de servidores, laboratórios, estoques de grãos e cabines de filamentos 3D.
Por que devo usar?
- Controle duplo e autônomo — gerencia atuadores de temperatura e umidade de maneira independente através de relés dedicados, sem depender de circuitos externos;
- Saídas chaveadas versáteis — contatos secos isolados que suportam cargas de diferentes tensões (12VCC, 24VCC, 110VCA ou 220VCA) de até 10A;
- Operação simplificada e calibração — interface direta com quatro botões frontais dedicados, display duplo de fácil leitura e calibração fina de offset integrada para ambos os sensores.
Quando devo usar?
O termostato e higrostato SHT2000 é indicado quando:
- O projeto exige controle automatizado e simultâneo de temperatura e umidade relativa no mesmo ambiente;
- As cargas elétricas a serem chaveadas (resistências térmicas, compressores, ventiladores, umidificadores ou exaustores) operam em até 10A;
- É desejada uma solução industrial “plug-and-play” compacta, de embutir em painel, com leitura em tempo real.
Não é a melhor escolha quando:
- É obrigatório o envio de dados via Wi-Fi para nuvem, registro de histórico em datalogger ou notificações em smartphone (recomenda-se controlador com ESP32 ou CLP);
- A potência da carga excede 10A de corrente contínua sem o acoplamento de uma chave contatora ou relé de estado sólido auxiliar;
- A aplicação demanda controle modulado proporcional integral derivativo (PID) com rampas e patamares térmicos de altíssima velocidade.
Como funciona o controle de temperatura e umidade
O SHT2000 realiza leituras contínuas através da sonda combinada e compara os valores lidos em tempo real com os limites superior e inferior configurados nos pares de botões frontais:
- Canal de Temperatura (Display Superior):
- Modo Aquecimento: configurado quando a temperatura de início (botão △1) for menor que a temperatura de parada (botão ▽1). O relé fecha quando a temperatura cai até o valor de △1 e desliga quando atinge o valor de ▽1.
- Modo Resfriamento: configurado quando a temperatura de início (botão △1) for maior que a temperatura de parada (botão ▽1). O relé aciona quando o ambiente aquece até △1 e desliga quando esfria até ▽1.
- Canal de Umidade (Display Inferior):
- Modo Umidificação: configurado quando a umidade de início (botão △2) for menor que a umidade de parada (botão ▽2). O relé liga quando o ar seca até △2 e desliga ao atingir ▽2.
- Modo Desumidificação: configurado quando a umidade de início (botão △2) for maior que a umidade de parada (botão ▽2). O relé liga quando a umidade sobe até △2 e desliga ao baixar até ▽2.
A diferença entre os valores de acionamento e desligamento atua como histerese programável, evitando ligações e desligamentos contínuos que poderiam desgastar precocemente os equipamentos acoplados.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Modelo | SHT2000 |
| Código SKU | RB1495 |
| Tensão de alimentação | 110/220VCA (bivolt automático, 50/60 Hz) |
| Faixa de medição de temperatura | -20°C a 60°C |
| Faixa de medição de umidade relativa | 0% a 100% RH |
| Resolução de controle e display | 0,1°C / 0,1% RH |
| Precisão de medição | ±0,3°C / ±3% RH |
| Tipo de sensor | Sonda integrada combinada com cabo de 1 metro |
| Tipo de saída | 2 saídas chaveadas independentes (contato seco de relé) |
| Capacidade de corrente dos relés | 10A / 250VCA (carga resistiva por canal) |
| Potência máxima recomendada | 1100W em 110VCA / 2200W em 220VCA (resistivo) |
| Material da carcaça | Termoplástico ABS rígido com retardante de chamas |
| Temperatura de operação do controlador | 0°C a 60°C |
| Umidade de operação do controlador | 20% a 85% RH (sem condensação) |
| Dimensões do produto | 85 × 75 × 35 mm |
| Dimensões de recorte para painel | ~71 × 29 mm |
Faixa de medição e precisão
| Grandeza | Faixa de medição | Resolução | Precisão |
|---|---|---|---|
| Temperatura | -20°C a 60°C | 0,1°C | ±0,3°C |
| Umidade Relativa | 0% a 100% RH | 0,1% RH | ±3% RH |
Método de ligação
Requisitos de instalação
Antes de iniciar as ligações elétricas no termostato e higrostato SHT2000, observe as seguintes diretrizes:
- Alimentação: conecte a rede de 110VCA ou 220VCA diretamente aos bornes 1 e 2 de alimentação do aparelho;
- Posicionamento da sonda: posicione a cápsula sensora no ponto central do fluxo de ar do ambiente, protegida contra contato direto com água líquida ou fontes radiantes de calor diretas (lâmpadas incandescentes ou bicos de vapor);
- Cabeamento das saídas: utilize condutores elétricos de cobre dimensionados de acordo com a corrente total consumida pelas cargas (recomenda-se bitola mínima de 1,5 mm² para cargas de até 10A).

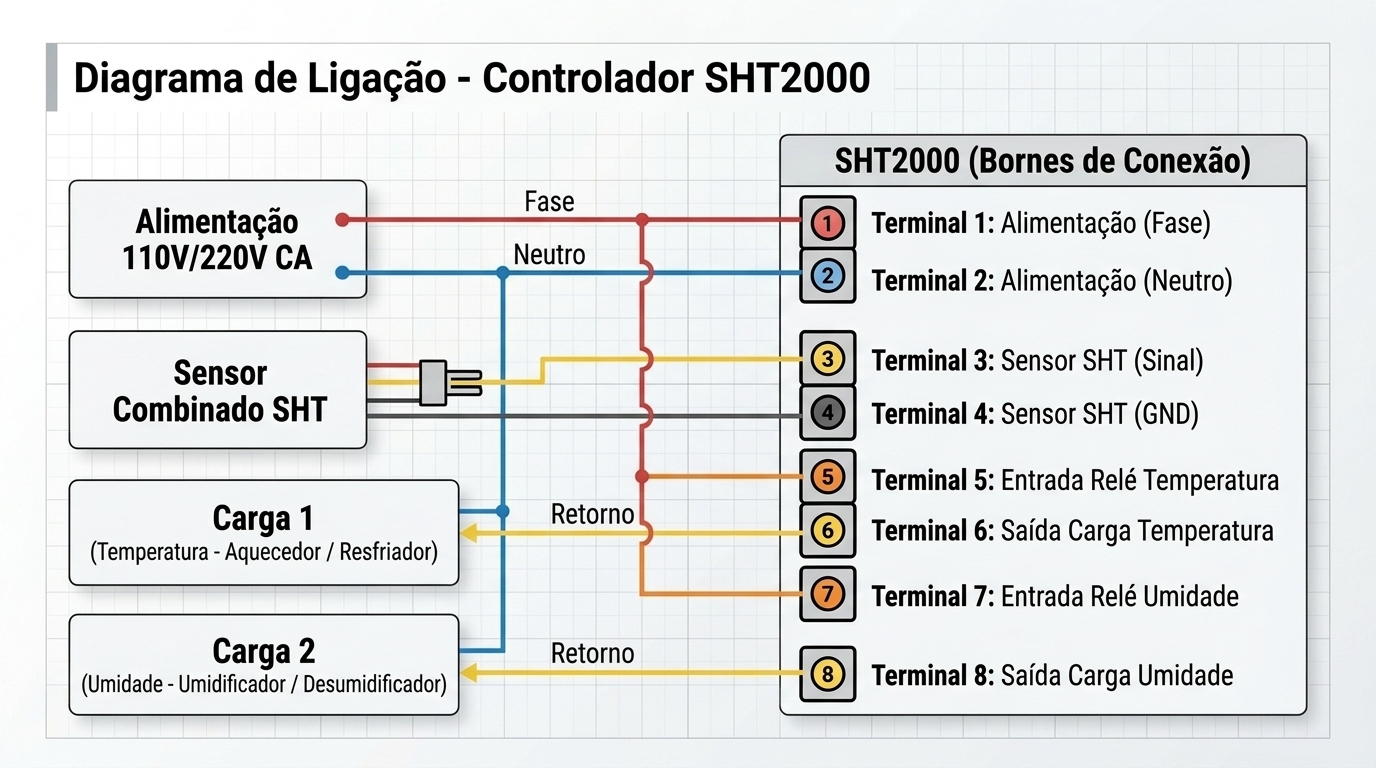

Diagrama de ligação
Conexão de sensores e cargas
| Borne / Terminal | Identificação | Função e tipo de conexão |
|---|---|---|
| 1 | Power (L/N) | Entrada de alimentação 110/220VCA (Fase ou Neutro) |
| 2 | Power (N/L) | Entrada de alimentação 110/220VCA (Neutro ou Fase) |
| 3 | Sensor (Amarelo) | Terminal de sinal da sonda de temperatura e umidade |
| 4 | Sensor (Preto) | Terminal de referência da sonda de temperatura e umidade |
| 5 | Relé de Temperatura | Contato seco 1 da saída de aquecimento / resfriamento (10A máx) |
| 6 | Relé de Temperatura | Contato seco 2 da saída de aquecimento / resfriamento (10A máx) |
| 7 | Relé de Umidade | Contato seco 1 da saída de umidificação / desumidificação (10A máx) |
| 8 | Relé de Umidade | Contato seco 2 da saída de umidificação / desumidificação (10A máx) |
Observações de segurança elétrica
⚠️ Atenção: as saídas dos bornes 5–6 (temperatura) e 7–8 (umidade) são contatos secos (chaves interruptoras puras). Elas não emitem tensão por conta própria. Para energizar sua lâmpada, resistência, cooler ou umidificador, passe a fase (ou o polo positivo) por um dos bornes do relé e continue até o polo da carga.
⛔ Perigo: desative totalmente o disjuntor geral da rede elétrica antes de manusear a fiação e parafusar os bornes. Para motores compressores de grande porte ou cargas indutivas com corrente de pico elevada (> 10A), utilize impreterivelmente uma chave contatora auxiliar conectada aos contatos secos do relé do SHT2000.
Como fazer a programação
Sinais do display e interface
O painel frontal do SHT2000 possui 4 botões distribuídos em dois conjuntos e dois displays digitais independentes:
- Display Superior (Vermelho): exibe a temperatura atual medida em graus Celsius (°C);
- Display Inferior (Azul): exibe a umidade relativa atual medida em porcentagem (% RH);
- Botões △1 e ▽1 (Esquerda): responsáveis pelo ajuste do canal de temperatura;
- Botões △2 e ▽2 (Direita): responsáveis pelo ajuste do canal de umidade.
Programação do canal de temperatura
- Consultar valores salvos: dê um toque rápido no botão △1 para visualizar a temperatura de acionamento (o valor será exibido no display por 2 segundos). Dê um toque rápido no botão ▽1 para visualizar a temperatura de desligamento;
- Ajustar temperatura de acionamento (Start): pressione e segure o botão △1 por cerca de 3 segundos até que o display superior comece a piscar. Utilize os botões △1 e ▽1 para ajustar a temperatura desejada. Aguarde 5 segundos sem tocar em nenhuma tecla até que o visor pare de piscar para gravar o valor;
- Ajustar temperatura de desligamento (Stop): pressione e segure o botão ▽1 por cerca de 3 segundos até que os dígitos comecem a piscar. Regule o valor final com os botões △1 e ▽1 e aguarde o display parar de piscar.
Programação do canal de umidade
- Consultar valores salvos: dê um toque rápido no botão △2 para visualizar a umidade de acionamento. Dê um toque rápido no botão ▽2 para visualizar a umidade de desligamento;
- Ajustar umidade de acionamento (Start): mantenha o botão △2 pressionado por 3 segundos até o display inferior piscar. Regule a umidade com os botões △2 e ▽2 e aguarde o término do piscar para salvar;
- Ajustar umidade de desligamento (Stop): segure o botão ▽2 por 3 segundos até os dígitos inferiores piscarem. Defina o valor limite com os botões △2 e ▽2 e aguarde o sistema salvar o parâmetro.
Calibração dos sensores (Ajuste de offset)
Caso identifique uma pequena diferença na medição em relação a um termohigrômetro de precisão calibrado, você pode aplicar um offset corretivo:
- Calibração de Temperatura: pressione simultaneamente os botões △1 e ▽1 (Esquerda) e segure por 3 segundos. O display superior exibirá “0.0”. Use os botões △1 e ▽1 para adicionar ou subtrair o valor da correção (-10,0°C a +10,0°C) e aguarde o visor voltar ao modo normal;
- Calibração de Umidade: pressione simultaneamente os botões △2 e ▽2 (Direita) e segure por 3 segundos. O display inferior exibirá “0.0”. Ajuste o offset de umidade (-10,0% a +10,0% RH) e aguarde o salvamento automático.
Exemplos de programação
Exemplo 1: Aquecimento e umidificação para chocadeira ou estufa de mudas
Nesta aplicação, o objetivo é manter a temperatura entre 37,5°C e 38,0°C e a umidade entre 55% e 65% RH:
- Configuração de Temperatura (Aquecimento):
- Segure △1 até piscar e defina 37.5°C (ponto em que a resistência liga);
- Segure ▽1 até piscar e defina 38.0°C (ponto em que a resistência desliga).
- Configuração de Umidade (Umidificação):
- Segure △2 até piscar e defina 55.0% (ponto em que o umidificador liga);
- Segure ▽2 até piscar e defina 65.0% (ponto em que o umidificador desliga).
Conclusão prática: como os valores de início (△) são menores que os de parada (▽), o SHT2000 opera em modo de aquecimento térmico e umidificação contínua, ligando os atuadores quando o ambiente esfria ou seca.
Exemplo 2: Resfriamento e desumidificação para câmara de cura ou cervejeira
Neste cenário, deseja-se resfriar o ambiente quando ultrapassar 18,0°C (desligando aos 14,0°C) e retirar a umidade excessiva quando subir acima de 70% RH (desligando aos 50% RH):
- Configuração de Temperatura (Resfriamento):
- Segure △1 até piscar e ajuste para 18.0°C (ponto em que o refrigerador/cooler liga);
- Segure ▽1 até piscar e ajuste para 14.0°C (ponto em que o sistema desliga).
- Configuração de Umidade (Desumidificação):
- Segure △2 até piscar e ajuste para 70.0% (ponto em que o desumidificador/exaustor liga);
- Segure ▽2 até piscar e ajuste para 50.0% (ponto em que a exaustão desliga).
Conclusão prática: como os valores de início (△) são maiores que os de parada (▽), o controlador entende automaticamente que deve atuar em modo de refrigeração e desumidificação, acionando as cargas assim que as grandezas superam o limite superior.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| A saída não se ativa com a leitura desejada | Valores de acionamento (△) e desligamento (▽) configurados incorretamente ou invertidos. | Confira os valores definidos em △ e ▽ para assegurar que a lógica de início e parada corresponde ao modo pretendido (Aquecimento/Resfriamento ou Umidificação/Desumidificação). |
| Ciclagem liga/desliga muito rápida no relé | Intervalo de histerese muito estreito para a resposta do sistema térmico/umidade. | Aumente a diferença entre a temperatura/umidade de acionamento (Start) e de desligamento (Stop). |
| Sensor com leitura incorreta ou com desvio | Falta de calibração ou desvio em relação ao padrão térmico. | Realize a calibração de offset segurando simultaneamente △▽ por 3 segundos e ajustando o valor com base em um instrumento de referência. |
| Display exibindo traços ou valores travados | Fiação da sonda solta, rompida ou terminais oxidados. | Verifique se a fiação da sonda nos bornes 3 e 4 está firmemente fixada, sem mau contato ou danos no cabo. |
Conclusão
Este manual abordou de forma completa o termostato e controlador de umidade digital SHT2000, desde a arquitetura e especificações elétricas até a configuração prática avançada:
- O que é e como funciona: princípio de funcionamento autônomo com relés independentes de contato seco (10A) e sonda combinada de alta precisão;
- Especificações técnicas: faixa de operação de -20°C a 60°C e 0% a 100% RH com alimentação bivolt 110/220VCA em carcaça antichamas;
- Método de ligação: diagrama elétrico detalhado com identificação de bornes para alimentação, sensores e saídas chaveadas;
- Como programar: passo a passo para consulta, parametrização direta pelos botões △ e ▽ e calibração de offset de temperatura e umidade;
- Exemplos práticos: configurações completas para modos de aquecimento/umidificação e resfriamento/desumidificação em estufas, chocadeiras e câmaras de cura;
- Resolução de problemas (FAQ): tabela de diagnóstico e soluções rápidas para as principais dúvidas de instalação e comportamento de relés.
Com as ligações elétricas corretas e a programação ajustada conforme as necessidades do seu projeto, o SHT2000 proporciona máxima estabilidade, segurança e eficiência na climatização de qualquer ambiente controlado.
