Termostato Digital com Wi-Fi DTC-1201: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o termostato digital com Wi-Fi DTC-1201. Se desejar adquirir este controlador, clique aqui.

Descrição geral do produto

O que é o Termostato DTC-1201?

O DTC-1201 é um controlador digital de temperatura inteligente microcontrolado, equipado com conectividade Wi-Fi e saídas de controle independentes para sistemas de refrigeração e aquecimento. Projetado para automação residencial, comercial e industrial, ele opera tanto de forma autônoma pelos botões do painel frontal quanto por controle remoto via smartphone ou tablet através dos aplicativos Tuya Smart e Smart Life.

Alimentado diretamente pela rede elétrica bivolt (AC 110V a 230V), o termostato monitora a temperatura ambiente por meio de uma sonda sensora NTC à prova d’água e gerencia as cargas elétricas através de dois relés internos com contatos secos isolados, suportando até 10A por canal. Todas as configurações e parâmetros de programação ficam armazenados em memória não volátil, garantindo a retenção dos dados mesmo durante quedas de energia elétrica.

Para que serve?

• Automação de climatização residencial e comercial — controle inteligente de aparelhos de ar condicionado, aquecedores elétricos e ventiladores;
• Controle térmico de precisão — estufas agrícolas, chocadeiras, viveiros, aquários, terrários e câmaras de fermentação de cerveja artesanal;
• Refrigeração e conservação — cervejeiras, freezers, balcões refrigerados, adegas de vinho e salas de servidores com delay de proteção para o compressor.

Por que devo usar?

• Conectividade Wi-Fi e controle remoto — permite monitorar a temperatura em tempo real e ajustar todos os parâmetros à distância pelo aplicativo Tuya Smart ou Smart Life;
• Saídas duplas independentes — possui canais de relé dedicados e isolados (contato seco até 10A) para acionar simultaneamente dispositivos de resfriamento e aquecimento;
• Construção robusta e segura — gabinete compacto fabricado em plástico ABS com aditivo retardador de chamas e proteção contra surtos elétricos.

Quando devo usar?

O termostato DTC-1201 é indicado quando:

• O sistema necessita de controle automático e alternado de aquecimento e resfriamento na mesma aplicação;
• É desejado o monitoramento em tempo real da temperatura e ajuste de parâmetros via smartphone através da rede Wi-Fi;
• A corrente das cargas conectadas (resistências térmicas, compressores ou motores) não excede 10A por canal.

Não é a melhor escolha quando:

• O local de instalação não dispõe de rede Wi-Fi 2.4 GHz e o usuário exige exclusivamente registro contínuo de dados em cartão micro-SD local (datalogger offline);
• A carga elétrica consome corrente superior a 10A sem a utilização de uma chave contatora de potência auxiliar;
• O processo exige controle térmico proporcional derivativo (PID) em alta velocidade com modulação por pulso (PWM/SSR).

Como funciona o controle de temperatura

O termostato DTC-1201 realiza a leitura contínua da temperatura ambiente através do sensor NTC e a compara com a temperatura-alvo definida no parâmetro F1 e com a histerese ajustada no parâmetro F2:

• Modo Aquecimento (HEAT): quando a temperatura medida cair abaixo de $(F1 - F2)$, o relé de aquecimento é acionado e o LED indicador HEAT acende no painel. Ao atingir a temperatura-alvo F1, a saída de aquecimento desliga;
• Modo Resfriamento (COOL): quando a temperatura medida subir acima de $(F1 + F2)$, o relé de resfriamento é ativado após a contagem do tempo de atraso de segurança (F3), acendendo o LED indicador COOL. Ao retornar à temperatura-alvo F1, a saída de resfriamento desliga.

A histerese configurável (F2) impede que flutuações térmicas milimétricas provoquem chaveamentos sucessivos no relé, poupando a vida útil dos equipamentos. O retardo de proteção (F3) protege compressores de refrigeração contra partidas com alta pressão residual no circuito de gás refrigerante.

Variantes disponíveis

Modelo	Código SKU	Tensão de Alimentação	Sensor Térmico	Saídas de Carga	Conectividade
DTC-1201 Wi-Fi	RB1054	AC 110V ~ 230V (50/60 Hz)	NTC 10K à prova d’água (1 m)	2 relés (10A Resfriamento + 10A Aquecimento)	Wi-Fi 2.4 GHz (Tuya / Smart Life)

Especificações técnicas

Principais especificações

Parâmetro	Especificação / Valor
Modelo do produto	DTC-1201 (DTC1201)
Código SKU da loja	RB1054
Tensão de alimentação	AC 110V a 230V (50/60 Hz)
Faixa de medição de temperatura	-40°C a 99°C
Precisão de medição	±1°C (na faixa de -40°C a 70°C)
Resolução do display	0,1°C
Tipo de sensor	Sensor NTC de precisão (à prova d’água)
Comprimento do cabo do sensor	100 cm (1 metro)
Saída de refrigeração (COOL)	Relé de contato seco (10A / 250VAC)
Saída de aquecimento (HEAT)	Relé de contato seco (10A / 250VAC)
Potência máxima de carga	1100W em 110VCA / 2200W em 220VCA por canal
Protocolo de comunicação sem fio	Wi-Fi 2.4 GHz 802.11 b/g/n
Aplicativos compatíveis	Tuya Smart / Smart Life (Android e iOS)
Material do gabinete	Plástico de engenharia ABS antichamas
Dimensões do produto	93 mm × 56 mm × 85 mm
Peso líquido	91 g

Parâmetros de configuração

Código	Função	Variação de Ajuste	Valor Padrão
F1	Temperatura-alvo (setpoint de desligamento)	-40,0°C a 99,0°C	20,0°C
F2	Intervalo de histerese (diferença de religamento)	0,3°C a 10,0°C	2,0°C
F3	Tempo de atraso do compressor (delay de proteção)	1 a 10 minutos	3 minutos
F4	Calibração de temperatura (offset de leitura)	-10,0°C a +10,0°C	0,0°C

💡 Dica: o parâmetro F1 representa a temperatura ideal em que as saídas devem desligar. O parâmetro F2 define quanto a temperatura pode variar antes de ligar o aquecedor ou o resfriador novamente.

Faixa de medição e precisão

Condição	Valor
Faixa de medição operacional	-40°C a 99°C
Precisão na faixa padrão (-40°C a 70°C)	±1°C
Resolução de leitura no display	0,1°C
Intervalo de calibração (F4)	Passos de 0,1°C
Tempo de resposta da leitura	< 1 segundo

Método de ligação

Requisitos de instalação

Antes de realizar a fiação do controlador térmico DTC-1201, verifique os seguintes itens:

1. Alimentação elétrica: rede de 110VCA ou 220VCA para energizar os bornes de entrada do termostato;
2. Sonda de temperatura: posicione o sensor NTC no ambiente a ser controlado, afastado do contato direto com elementos incandescentes ou fontes pontuais de calor;
3. Condutores elétricos: utilize fios de cobre com bitola compatível com a corrente das cargas conectadas (mínimo de 1,5 mm² para correntes de até 10A);
4. Chave contatora auxiliar: caso a corrente consumida pelo equipamento de refrigeração ou aquecimento seja superior a 10A, utilize a saída do DTC-1201 para acionar a bobina de uma chave contatora de potência.

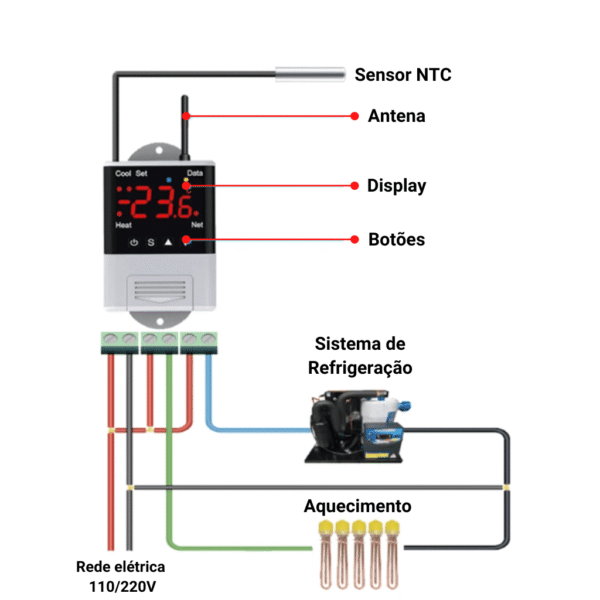

Diagrama de ligação

O termostato DTC-1201 possui saídas com contato seco isolado. Os terminais de saída funcionam como interruptores mecânicos abertos/fechados, permitindo chavear equipamentos que utilizem a mesma tensão da rede (110V/220V) ou circuitos com diferentes fontes de alimentação (como 12VCC ou 24VCC).

Conexão de sensores e cargas

Borne / Terminal	Identificação	Função	Tipo de Conexão Elétrica
1 e 2	Power (110-230VCA)	Alimentação do módulo	Conectar à rede elétrica 110V ou 220V (Fase e Neutro)
3 e 4	NTC Sensor	Entrada do sensor térmico	Conectar os 2 condutores da sonda NTC (sem polaridade)
5 e 6	Cooling (COOL)	Saída de resfriamento	Interromper a fase/positivo que alimenta o compressor/cooler
7 e 8	Heating (HEAT)	Saída de aquecimento	Interromper a fase/positivo que alimenta o aquecedor/resistência

💡 Dica: o cabo da sonda NTC não possui polaridade — os dois condutores podem ser ligados indistintamente nos bornes 3 e 4.

Observações de segurança elétrica

⚠️ Atenção: as saídas nos bornes 5-6 (refrigeração) e 7-8 (aquecimento) são contatos secos desenergizados. Elas não fornecem tensão automaticamente aos aparelhos acoplados; é necessário passar a linha de fase (ou positivo) por um dos polos do relé antes de seguir para a carga.

⛔ Perigo: a capacidade máxima de cada relé interno é de 10A. Para acionar motores de compressores industriais, bancadas de resistências ou aparelhos de ar condicionado com alta corrente de pico na partida, utilize obrigatoriamente uma chave contatora eletromecânica intermediária acionada pelo relé do termostato.

Como fazer a programação

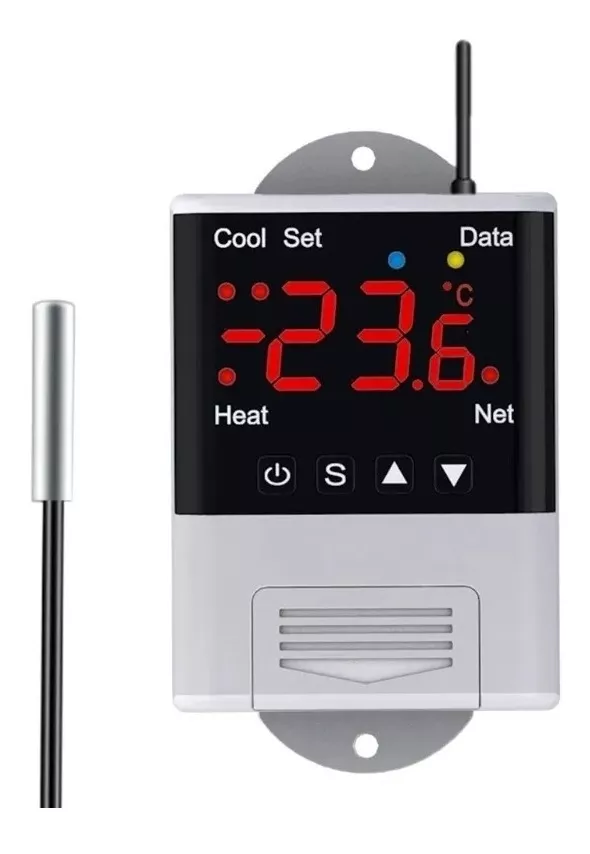

Sinais do display e indicadores LED

O painel frontal do DTC-1201 conta com sinalizadores visuais para acompanhamento do funcionamento:

• Display Principal: exibe a temperatura atual em tempo real e os códigos de menu durante a parametrização;
• LED HEAT: aceso quando o relé de aquecimento está fechado e fornecendo energia à carga térmica;
• LED COOL: aceso quando o relé de resfriamento está ativo;
• LEDs Wi-Fi (Azul / Verde): indicam o estado de conectividade de rede sem fio e o modo de pareamento (piscando rápido quando pronto para emparelhar no app).

Funções das teclas

• Botão Power (⏻): pressione por 3 segundos para ligar ou desligar o termostato;
• Botão SET: pressione para entrar no menu de parâmetros (F1, F2, F3, F4) e para confirmar os valores selecionados;
• Botões ▲ e ▼: navegam entre os parâmetros e aumentam ou diminuem o valor configurado.

Modo normal (configuração manual pelos botões)

Para programar o DTC-1201 diretamente pelo teclado do painel:

1. Com o aparelho ligado, pressione e segure o botão Power (⏻) por 3 segundos para inicializar;
2. Pressione a tecla SET para entrar no menu de parâmetros. Utilize as teclas ▲ e ▼ para selecionar o parâmetro desejado (F1, F2, F3 ou F4);
3. Pressione a tecla SET novamente para visualizar o valor gravado do parâmetro;
4. Utilize os botões ▲ e ▼ para ajustar o valor desejado;
5. Pressione a tecla SET para confirmar a alteração e retornar à seleção de parâmetros;
6. Aguarde alguns segundos sem pressionar nenhum botão para que o controlador salve automaticamente as configurações e volte à tela de temperatura em tempo real.

Como conectar e controlar via Wi-Fi (Tuya Smart / Smart Life)

O termostato DTC-1201 permite controle completo à distância via smartphone ou tablet. Para realizar o pareamento:

1. Baixe e instale o aplicativo Tuya Smart ou Smart Life disponível gratuitamente na Google Play Store (Android) ou na App Store (iOS);
2. Crie uma conta ou faça login no aplicativo e certifique-se de que o Bluetooth e a conexão Wi-Fi do seu celular estejam ativados (conectado a uma rede 2.4 GHz);
3. No aplicativo, toque no ícone de adicionar dispositivo (+) e selecione a categoria Sensors (Sensores) > Sensor de Temperatura e Umidade (ou utilize a busca automática);
4. Desligue a alimentação do termostato DTC-1201, aguarde 10 segundos e ligue-o novamente;
5. Pressione e segure simultaneamente os botões ▲ e ▼ no painel frontal por cerca de 5 segundos até que os LEDs azul e verde comecem a piscar rapidamente no display;
6. O aplicativo detectará o DTC-1201 automaticamente; confirme o pareamento inserindo a senha da sua rede Wi-Fi 2.4 GHz;
7. Concluída a sincronização, você poderá visualizar a temperatura ambiente, ligar/desligar o controlador e ajustar todos os parâmetros (F1, F2, F3 e F4) diretamente na interface do smartphone.

Ajuste fino e calibração de temperatura (F4)

Caso exista uma ligeira discrepância entre a leitura do sensor NTC e um termômetro de referência com calibração oficial:

1. Pressione SET e navegue até o parâmetro F4;
2. Pressione SET para visualizar o valor de offset atual;
3. Use os botões ▲ e ▼ para somar ou subtrair o fator de correção (em passos de 0,1°C, entre -10,0°C e +10,0°C);
4. Confirme com SET para gravar o ajuste.

Exemplos de programação

Exemplo 1: Controle de temperatura residencial (climatização mista)

Para manter a temperatura de uma sala de estar residencial equilibrada em 20°C, utilizando aquecedor no inverno e ar condicionado/cooler no verão:

1. Configure F1 para 20.0°C (temperatura-alvo de desligamento);
2. Configure F2 para 2.0°C (intervalo de histerese);
3. Configure F3 para 3 minutos (atraso de segurança do compressor de refrigeração);
4. Caso a leitura apresente desvio em relação ao ambiente, ajuste o offset no parâmetro F4.

Comportamento do sistema:

• Se o ambiente esfriar abaixo de 18,0°C ($20°C - 2°C$), o relé de aquecimento (HEAT) ligará o aquecedor até que a sala atinja 20,0°C;
• Se o ambiente esquentar acima de 22,0°C ($20°C + 2°C$), o relé de resfriamento (COOL) ligará o sistema de ar condicionado (respeitando o delay de 3 minutos) até que a temperatura volte a 20,0°C.

Exemplo 2: Refrigeração para cervejeira ou câmara fria

Para uma câmara fria de bebidas que deve permanecer a 2°C, com religamento em 5°C e proteção mecânica para o compressor:

1. Configure F1 em 2.0°C;
2. Configure F2 em 3.0°C;
3. Configure F3 em 3 minutos.

Comportamento do sistema: o compressor ligará quando a temperatura interna atingir 5,0°C ($2°C + 3°C$), aguardando 3 minutos antes da partida do motor, e desligará assim que o espaço alcançar 2,0°C.

Exemplo 3: Aquecimento controlado em chocadeira ou viveiro

Para uma estufa ou chocadeira biológica mantida a 37,5°C:

1. Ajuste F1 para 37.5°C;
2. Ajuste F2 para 0.5°C;
3. Deixe F3 no valor padrão e verifique se F4 está zerado.

Comportamento do sistema: a resistência térmica ligará sempre que a temperatura cair para 37,0°C ($37,5°C - 0,5°C$) e desligará com precisão ao bater 37,5°C.

Tutorial em vídeo

Para acompanhar a instalação física, configuração dos parâmetros e pareamento Wi-Fi passo a passo, assista ao tutorial completo em vídeo:

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
A temperatura medida não está regulando corretamente	Sonda NTC mal conectada nos bornes 3 e 4 ou parâmetros F1/F2 desconfigurados.	Inspecione a fixação da fiação da sonda, revise os valores de F1 (alvo) e F2 (histerese) e ajuste a calibração em F4 se houver desvio.
O compressor liga e desliga em ciclos rápidos	Delay de proteção F3 muito curto ou histerese F2 insuficiente.	Aumente o tempo de retardo no parâmetro F3 (3 a 5 minutos) e configure uma histerese F2 maior para estabilizar o sistema térmico.
O controlador não conecta ao Wi-Fi	Rede Wi-Fi em 5 GHz ou módulo fora do modo de pareamento.	Conecte o smartphone a uma rede 2.4 GHz, aproxime do roteador e segure ▲▼ por 5s até os LEDs azul e verde piscarem rápido antes de parear no app Tuya Smart.
Relé atraca mas a carga não funciona	Falta de alimentação na carga (contato seco do relé não fornece tensão própria).	Conecte a fase da rede elétrica ao borne 5 (ou 7) e leve o borne 6 (ou 8) até o terminal da carga, fechando o circuito com o neutro.

Conclusão

Este manual abordou de forma completa o termostato digital com Wi-Fi DTC-1201, desde os conceitos de funcionamento e instalação elétrica até a programação avançada e controle remoto via aplicativo:

• O que é e como funciona: controlador microcontrolado autônomo com conectividade Wi-Fi, sensor NTC à prova d’água e relés duplos independentes para aquecimento e refrigeração;
• Especificações técnicas: alimentação bivolt 110/230VCA, faixa de trabalho de -40°C a 99°C com precisão de ±1°C e carcaça antichamas compacta;
• Método de ligação: diagrama de conexão detalhado para alimentação, sonda térmica e saídas de contato seco de até 10A por canal;
• Como programar e conectar ao Wi-Fi: passo a passo para configuração direta pelos botões frontais e emparelhamento via aplicativo Tuya Smart / Smart Life;
• Exemplos de aplicação e diagnóstico: configurações práticas para climatização residencial, refrigeração com delay de compressor e resolução rápida dos principais problemas de operação;
• Tutorial em vídeo: demonstração audiovisual completa da ligação e programação;
• Resolução de dúvidas (FAQ): tabela prática para diagnóstico rápido de chaveamento, conectividade Wi-Fi e proteção do compressor.

Com a instalação elétrica correta e os parâmetros bem ajustados, o termostato DTC-1201 oferece uma solução moderna, estável e inteligente para automatizar sistemas térmicos residenciais, comerciais e industriais.
