Controlador Digital de Temperatura e Umidade SHT-2010: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o termostato e controlador digital de temperatura e umidade SHT-2010. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o SHT-2010?
O SHT-2010 é um controlador digital microcontrolado bivolt com display duplo de alto brilho, desenvolvido para monitorar e controlar simultaneamente a temperatura e a umidade relativa do ar em tempo real. Ele combina em um único dispositivo compacto as funções de termostato digital (para aquecimento ou resfriamento) e higrostato digital (para umidificação ou desumidificação), operando de maneira 100% autônoma, sem exigir placas microcontroladas externas como Arduino, ESP32 ou Raspberry Pi e sem necessidade de programação por computador.
O equipamento é acompanhado por uma sonda integrada de alta sensibilidade e comanda atuadores externos por meio de duas saídas chaveadas independentes acionadas por relés internos (contatos secos de até 10A por canal). Todos os parâmetros de temperatura e umidade configurados são gravados em memória interna não volátil, garantindo a retenção dos valores mesmo em caso de interrupção no fornecimento de energia elétrica.
Para que serve?
- Automação de ambientes climatizados — controle conjunto e preciso de temperatura e umidade em estufas agrícolas, viveiros de répteis, chocadeiras automáticas e hidroponia;
- Refrigeração e cura de alimentos — manutenção rigorosa do microclima em adegas, cervejeiras artesanais, câmaras de cura de queijos, embutidos e desidratadores;
- Proteção e conservação técnica — controle de umidade e temperatura em salas de servidores (CPDs), cabines de filamentos 3D, estoques de grãos e laboratórios.
Por que devo usar?
- Controle integrado duplo e autônomo — gerencia de forma totalmente independente os canais de aquecimento/resfriamento e umidificação/desumidificação em um único painel;
- Saídas chaveadas com contato seco — permite acionar cargas elétricas em diferentes níveis de tensão (12VCC, 24VCC, 110VCA ou 220VCA) de até 10A por saída;
- Construção robusta e configuração intuitiva — carcaça em ABS retardante de chamas com abas laterais para embutir em painel e interface simplificada com quatro botões dedicados.
Quando devo usar?
O termostato e higrostato digital SHT-2010 é indicado quando:
- O sistema necessita de controle simultâneo de temperatura e umidade no mesmo espaço físico;
- As cargas a serem acionadas (lâmpadas térmicas, resistências, compressores, coolers, umidificadores ultrassônicos ou exaustores) consomem até 10A de corrente;
- É demandada uma solução pronta para uso (“plug-and-play”), com display frontal visível e calibração acessível.
Não é a melhor escolha quando:
- É necessária conectividade Wi-Fi para gráficos na nuvem, datalogger de histórico ou controle remoto via aplicativo (recomenda-se soluções baseadas em ESP32 ou CLP);
- A corrente das cargas ultrapassa 10A contínuos sem o acoplamento de uma chave contatora auxiliar;
- O processo requer controle PID proporcional contínuo com chaveamento em altíssima frequência por relé de estado sólido (SSR).
Como funciona o controle de temperatura e umidade
O SHT-2010 efetua leituras contínuas através de seu sensor integrado e compara os valores medidos instantaneamente com os pontos de acionamento (Start) e desligamento (Stop) definidos no painel frontal:
- Canal de Temperatura (Display Vermelho):
- Modo Aquecimento: configurado quando a temperatura de início (botão △1) for menor que a de parada (botão ▽1). O relé aciona quando o ambiente esfria até △1 e desliga quando atinge ▽1.
- Modo Resfriamento: configurado quando a temperatura de início (botão △1) for maior que a de parada (botão ▽1). O relé aciona quando a temperatura sobe até △1 e desliga quando o ambiente é refrigerado até ▽1.
- Canal de Umidade (Display Azul):
- Modo Umidificação: configurado quando a umidade de início (botão △2) for menor que a de parada (botão ▽2). O relé liga quando a umidade cai até △2 e desliga ao alcançar ▽2.
- Modo Desumidificação: configurado quando a umidade de início (botão △2) for maior que a de parada (botão ▽2). O relé liga quando a umidade sobe até △2 e desliga ao baixar até ▽2.
Essa flexibilidade permite que a histerese seja ajustada livremente de acordo com a diferença programada entre os botões △ e ▽, evitando ciclagem excessiva nos relés.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Modelo | SHT2010 / SHT-2010 |
| Código SKU | RB1034 |
| Tensão de alimentação | 110/220VCA (50/60 Hz) |
| Faixa de medição de temperatura | -20°C a 60°C |
| Faixa de medição de umidade relativa | 0% a 100% RH |
| Resolução de controle e display | 0,1°C / 0,1% RH |
| Precisão de medição | ±0,3°C / ±3% RH |
| Tipo de sensor | Sonda combinada de temperatura e umidade |
| Tipo de saída | 2 saídas chaveadas independentes (contato seco de relé) |
| Capacidade de corrente dos relés | 10A / 250VCA (carga resistiva por canal) |
| Material da carcaça | Termoplástico ABS com retardante de chamas |
| Temperatura de operação do módulo | 0°C a 60°C |
| Umidade de operação do módulo | 20% a 85% RH (sem condensação) |
| Dimensões do produto | 85 × 75 × 35 mm |
Parâmetros de configuração
| Botão / Tecla | Função | Variação | Padrão de fábrica |
|---|---|---|---|
| △ (1 - Esquerda) | Temperatura de acionamento do relé | -20°C a 60°C | 20,0°C |
| ▽ (1 - Esquerda) | Temperatura de desligamento do relé | -20°C a 60°C | 30,0°C |
| △ (2 - Direita) | Umidade de acionamento do relé | 0% a 100% RH | 40,0% RH |
| ▽ (2 - Direita) | Umidade de desligamento do relé | 0% a 100% RH | 60,0% RH |
| △▽ (1 - Esquerda) simultâneos | Calibração de temperatura (offset) | -10,0°C a +10,0°C | 0,0°C |
| △▽ (2 - Direita) simultâneos | Calibração de umidade (offset) | -10,0% a +10,0% RH | 0,0% RH |
💡 Dica: caso precise restaurar rapidamente todos os parâmetros de fábrica do SHT-2010, mantenha pressionados simultaneamente os botões ▽ (1 - Esquerda) e ▽ (2 - Direita) por aproximadamente 3 segundos com o aparelho energizado até que os displays exibam a confirmação do reset.
Faixa de medição e precisão
| Grandeza | Faixa de medição | Resolução | Precisão |
|---|---|---|---|
| Temperatura | -20°C a 60°C | 0,1°C | ±0,3°C |
| Umidade Relativa | 0% a 100% RH | 0,1% RH | ±3% RH |
Método de ligação
Requisitos de instalação
Para instalar o controlador digital SHT-2010 de maneira correta e segura, considere as seguintes etapas:
- Alimentação do módulo: conecte a rede de 110VCA ou 220VCA nos bornes de entrada de alimentação do termostato;
- Entendimento da saída chaveada: as saídas para temperatura e umidade são do tipo chaveada (contato seco). Isso significa que a tensão da saída pode ser diferente da tensão de entrada (110/220VCA), permitindo conectar dispositivos alimentados em 5VCC, 12VCC, 24VCC, 110VCA ou 220VCA com corrente máxima de 10A;
- Posicionamento do sensor: instale o sensor de temperatura e umidade no ponto onde deseja realizar o monitoramento, evitando proximidade excessiva de lâmpadas incandescentes diretas ou esguichos d’água;
- Dimensionamento dos condutores: utilize fios de cobre com bitola adequada (mínimo de 1,5 mm² para cargas de até 10A).
Diagrama de ligação
O SHT-2010 pode ser ligado tanto com alimentação direta das cargas na mesma rede do controlador quanto utilizando fontes de alimentação externas independentes:

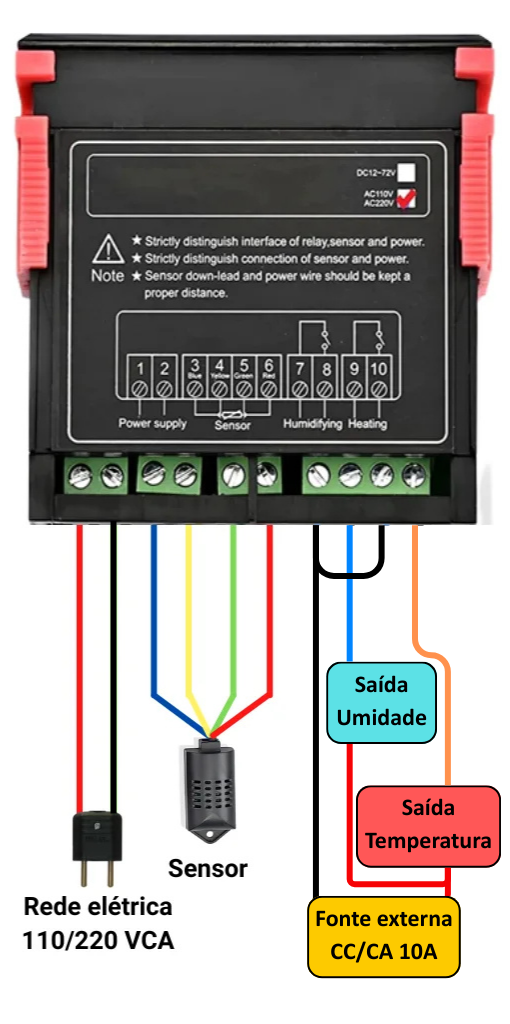

Quando os equipamentos de aquecimento/resfriamento ou umidificação operam com fontes de tensão contínua (como coolers 12V ou umidificadores 24V), utiliza-se o esquema com fonte externa:
Conexão de sensores e cargas
| Terminal / Borne | Identificação | Descrição da conexão |
|---|---|---|
| 1 | Power (L/N) | Entrada de alimentação 110/220VCA (Fase ou Neutro) |
| 2 | Power (N/L) | Entrada de alimentação 110/220VCA (Neutro ou Fase) |
| 3 | Sensor (Sinal) | Conexão do terminal de sinal do sensor integrado |
| 4 | Sensor (GND/Ref) | Conexão do terminal de referência do sensor integrado |
| 5 | Relé de Temperatura | Contato 1 da saída chaveada de temperatura (10A máx) |
| 6 | Relé de Temperatura | Contato 2 da saída chaveada de temperatura (10A máx) |
| 7 | Relé de Umidade | Contato 1 da saída chaveada de umidade (10A máx) |
| 8 | Relé de Umidade | Contato 2 da saída chaveada de umidade (10A máx) |
Observações de segurança elétrica
⚠️ Atenção: as saídas dos bornes 5–6 (temperatura) e 7–8 (umidade) funcionam como chaves interruptoras puras (contatos secos) e não fornecem tensão por conta própria. Para alimentar sua carga, passe a fase (ou polo positivo da fonte) por um dos bornes do relé e conduza a outra extremidade até a carga elétrica.
⛔ Perigo: certifique-se de desarmar o disjuntor geral da rede elétrica antes de realizar as ligações nos bornes. Para motores compressores de grande porte ou cargas indutivas com corrente de partida superior a 10A, utilize obrigatoriamente uma chave contatora auxiliar acionada pelo relé do SHT-2010.
Como fazer a programação
Sinais do display e interface
O painel frontal do SHT-2010 é composto por 4 botões dedicados e 2 displays numéricos digitais:
- Display Superior (Vermelho): exibe a temperatura atual medida em graus Celsius (°C);
- Display Inferior (Azul): exibe a umidade relativa atual medida em porcentagem (% RH);
- Botões △▽ (1 - Esquerda): utilizados para consultar e configurar o canal de temperatura;
- Botões △▽ (2 - Direita): utilizados para consultar e configurar o canal de umidade.
Programação do canal de temperatura
- Consultar valor de acionamento: pressione o botão △ (1 - Esquerda) para visualizar a temperatura na qual a saída será acionada;
- Alterar temperatura de acionamento: segure o botão △ (1 - Esquerda) por cerca de 3 segundos até que o display comece a piscar. Com os botões △ e ▽ (1), ajuste o valor desejado e aguarde o display parar de piscar para salvar;
- Alterar temperatura de desligamento: pressione e segure o botão ▽ (1 - Esquerda) até que o visor comece a piscar. Ajuste a temperatura de corte da saída com os botões △ e ▽ (1) e aguarde a memorização automática.
Programação do canal de umidade
- Consultar valor de acionamento: pressione o botão △ (2 - Direita) para visualizar a umidade de acionamento da saída;
- Alterar umidade de acionamento: mantenha pressionado o botão △ (2 - Direita) até que o valor comece a piscar. Utilize os botões △ e ▽ (2) para definir a umidade de início e aguarde o visor estabilizar;
- Alterar umidade de desligamento: segure o botão ▽ (2 - Direita) até que o visor inferior pisque. Selecione o valor de desligamento com os botões △ e ▽ (2) e aguarde o visor parar de piscar.
Calibração dos sensores (Ajuste de offset)
Caso identifique qualquer desvio de leitura em relação a um termohigrômetro de precisão, é possível calibrar os sensores diretamente pelo painel:
- Calibração de temperatura: aperte simultaneamente os botões △ e ▽ (1 - Esquerda) por 3 segundos. O display exibirá o valor de correção. Ajuste o offset com os botões △ e ▽ (1) e aguarde o retorno ao modo normal;
- Calibração de umidade: aperte simultaneamente os botões △ e ▽ (2 - Direita) por 3 segundos. Regule o offset de umidade com os botões △ e ▽ (2) e aguarde a gravação automática.
Exemplos de programação
Exemplo 1: Configuração para aquecimento
Para automatizar um sistema de aquecimento (como chocadeira ou estufa térmica):
- Segure o botão △ (1 - Esquerda) até o valor começar a piscar;
- Defina a temperatura mínima de acionamento. Exemplo: 20,0°C;
- Aperte e segure o botão ▽ (1 - Esquerda) até que o display comece a piscar;
- Selecione a temperatura máxima de desligamento. Exemplo: 25,0°C.
Conclusão prática: o dispositivo conectado à saída de temperatura será ativado quando a temperatura cair para 20,0°C e desligará automaticamente ao atingir 25,0°C. Como o valor de início (△) é menor que o valor de término (▽), o controlador opera em modo de aquecimento.
Exemplo 2: Configuração para resfriamento
Para automatizar um sistema de refrigeração (como cooler, ventilador ou câmara fria):
- Segure o botão △ (1 - Esquerda) até o valor começar a piscar;
- Coloque o valor máximo de acionamento do sistema. Exemplo: 5,0°C;
- Pressione e segure o botão ▽ (1 - Esquerda) até que o display comece a piscar;
- Selecione a temperatura mínima de desligamento. Exemplo: 0,0°C.
Conclusão prática: a carga de refrigeração será ligada assim que a temperatura atingir 5,0°C e desligará quando a temperatura baixar para 0,0°C. Como o valor de início (△) é maior que o de término (▽), o termostato atua no modo de resfriamento.
Exemplo 3: Configuração para umidificação
Para manter o ar umedecido em um ambiente controlado (como estufa de plantas ou terrário):
- Segure o botão △ (2 - Direita) até o visor começar a piscar;
- Coloque o valor mínimo de acionamento. Exemplo: 35,0% RH;
- Segure o botão ▽ (2 - Direita) até que o visor comece a piscar;
- Selecione a umidade máxima de desligamento. Exemplo: 50,0% RH.
Conclusão prática: o umidificador conectado à saída será ligado quando a umidade cair para 35% e desligará assim que o ambiente atingir 50% de umidade relativa.
Exemplo 4: Configuração para desumidificação
Para retirar o excesso de umidade do ar (como em salas de servidores ou cabines de filamento 3D):
- Segure o botão △ (2 - Direita) até o valor começar a piscar;
- Defina a umidade máxima para acionamento do desumidificador. Exemplo: 50,0% RH;
- Pressione o botão ▽ (2 - Direita) até que o visor comece a piscar;
- Selecione a umidade mínima de desligamento. Exemplo: 30,0% RH.
Conclusão prática: a saída de umidade ligará o exaustor ou desumidificador assim que a leitura atingir 50% e desligará ao abaixar para 30%. Quando a maior umidade é definida no botão △ (2), o controlador atua no modo de desumidificação.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Saída não se ativa com a leitura desejada | Valores de ativação (△) e desligamento (▽) configurados incorretamente ou com lógica invertida. | Confira os valores em △ e ▽ para assegurar que a relação maior/menor corresponda à função pretendida (aquecimento vs. resfriamento ou umidificação vs. desumidificação). |
| Ciclagem liga/desliga muito frequente no relé | Faixa de histerese muito estreita para a inércia do ambiente. | Aumente a diferença entre os valores de acionamento e desligamento para dar tempo ao sistema estabilizar antes de chavear novamente. |
| Sensor com leitura incorreta ou com desvio | Desvio de calibração em relação ao padrão de referência. | Realize a calibração de offset pressionando simultaneamente os botões △ e ▽ (1 para temperatura ou 2 para umidade) por 3 segundos. |
| Sensor não atualiza os valores no display | Mau contato, cabo rompido ou condensação excessiva nos contatos. | Verifique a fixação dos terminais da sonda nos bornes 3 e 4 e certifique-se de que não há ruptura física no condutor. |
Conclusão
Este manual abordou de forma completa o controlador digital de temperatura e umidade SHT-2010, desde a visão geral e especificações técnicas até os métodos de ligação e programação prática:
- O que é e como funciona: princípio de funcionamento autônomo com relés independentes de contato seco (10A) e sensor integrado de alta precisão;
- Especificações técnicas: faixa de operação de -20°C a 60°C e 0% a 100% RH com alimentação bivolt 110/220VCA em carcaça antichamas;
- Método de ligação: diagramas para conexão direta e com fonte externa independente, com identificação completa dos bornes;
- Como programar: passo a passo para consulta, parametrização direta pelos botões frontais e calibração de offset de temperatura e umidade;
- Exemplos práticos: instruções detalhadas para modos de aquecimento, resfriamento, umidificação e desumidificação em diferentes aplicações;
- Resolução de dúvidas (FAQ): tabela de soluções objetivas para as principais dúvidas de instalação, lógica de chaveamento e ajuste de sensores.
Com a instalação elétrica adequada e a parametrização correta dos pontos de ativação e desligamento, o termostato e higrostato digital SHT-2010 oferece excelente confiabilidade e eficiência no controle climático automático dos seus projetos.
