Amplificador Digital Pam8610 2 Canais 15w Rms Stereo Class D: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Amplificador Digital PAM8610 2 Canais 15W RMS Stereo Class D. Se desejar adquirir este produto, clique aqui.

O Amplificador Digital PAM8610 2 Canais 15W RMS Stereo Class D (código SKU RB0078) é um módulo de potência acústica ultracompacto ($29 \times 25\,\text{mm}$) projetado em torno do circuito integrado monolítico PAM8610 (Diodes Incorporated / Power Analog Microelectronics). Operando em topologia Classe D por modulação de largura de pulso (PWM — Pulse-Width Modulation) na frequência de chaveamento típica de $250\,\text{kHz}$ e configuração de saída em ponte completa (BTL — Bridge-Tied Load), o dispositivo entrega potência contínua de $10\,\text{W} + 10\,\text{W}$ RMS sobre cargas de $8\,\Omega$ ou até $15\,\text{W} + 15\,\text{W}$ RMS sobre alto-falantes de $4\,\Omega$ quando alimentado por barramento DC de $7\,\text{V}$ a $15\,\text{V}$ (nominal de $12\,\text{VDC}$), alcançando eficiência energética de até $90\%$ sem necessidade de dissipador térmico externo. Este guia técnico destina-se a engenheiros eletrônicos, integradores de sistemas embarcados e técnicos de bancada que buscam dimensionar a sonorização estereofônica de projetos robóticos, totens interativos, painéis de alarme industrial e sintetizadores controlados por ESP32 ou Arduino.

Especificações técnicas

Principais especificações

As especificações nominais, construtivas e de arquitetura do módulo Amplificador Digital PAM8610 2x15W estão discriminadas na tabela a seguir:

Parâmetro	Especificação
Modelo Comercial	Módulo Amplificador de Áudio Digital Estéreo PAM8610 Mini $2 \times 15\,\text{W}$
Código de Referência (SKU)	RB0078
Circuito Integrado Controlador	PAM8610 (Encapsulamento QFN-40 de $6 \times 6\,\text{mm}$ com exposed thermal pad)
Classe de Operação e Topologia	Amplificador Classe D (Modulação PWM em Ponte Completa BTL Estéreo)
Tensão de Alimentação Operacional ($V_{\text{CC}}$)	$7{,}0\,\text{VDC}$ a $15{,}0\,\text{VDC}$ (Tensão nominal recomendada: $12{,}0\,\text{VDC}$)
Potência de Saída Contínua ($R_L = 8\,\Omega$)	$10\,\text{W} + 10\,\text{W}$ RMS (com $V_{\text{CC}} = 13\,\text{V}$, $\text{THD+N} = 10\%$)
Potência de Saída Máxima ($R_L = 4\,\Omega$)	$15\,\text{W} + 15\,\text{W}$ RMS (com $V_{\text{CC}} = 12\,\text{V}$ a $15\,\text{V}$ e ventilação adequada)
Eficiência Energética ($\eta$)	Até $90\%$ (típica de $85\%$ a $90\%$ em cargas de $8\,\Omega$)
Impedância de Carga Suportada ($R_L$)	$4\,\Omega$ a $8\,\Omega$ (Alto-falantes eletrodinâmicos passivos)
Impedância de Entrada de Áudio ($Z_{\text{IN}}$)	$15\,\text{k}\Omega$ (Acoplamento AC single-ended com capacitores de desacoplamento SMD)
Ganho de Tensão Fixo na Placa ($A_V$)	$\approx 32\,\text{dB}$ ($\approx 40\,\text{V/V}$, configurado internamente nos pinos de ganho do CI)
Resposta em Frequência ($-3\,\text{dB}$)	$20\,\text{Hz}$ a $20\,\text{kHz}$ (Banda audível completa, determinada pelo filtro LC de saída)
Filtro de Reconstrução de Saída	Filtro passa-baixas LC de 2ª ordem integrado ($4$ indutores SMD blindados de $15\,\mu\text{H}$ + capacitores)
Interface de Controle Lógico	Ilha dupla SW para controle de Mute / Shutdown (silenciamento de saída)
Dimensões Físicas da Placa ($C \times L \times A$)	$29 \times 25 \times 3{,}5\,\text{mm}$ ($2{,}9 \times 2{,}5\,\text{cm}$)
Material e Acabamento da PCB	Fibra de vidro FR-4 dupla face com máscara de solda preta fosca e 4 furos de fixação M2.5

Características elétricas e operacionais

Os limites elétricos absolutos do silício PAM8610, parâmetros de consumo, relação sinal-ruído e proteções integradas estão consolidados na tabela abaixo:

Parâmetro Elétrico / Operacional	Mínimo	Típico	Máximo	Unidade	Condição / Observação Técnica
Tensão de Alimentação ($V_{\text{CC}}$)	$7{,}0$	$12{,}0$	$15{,}0$	$\text{VDC}$	Limite absoluto de ruptura do CI: $16{,}0\,\text{VDC}$
Corrente de Repouso (Quiescent Current - $I_Q$)	—	$20$	$35$	$\text{mA}$	Sem sinal de áudio na entrada ($V_{\text{CC}} = 12\,\text{V}$, sem carga)
Corrente em Modo Shutdown ($I_{\text{SD}}$)	—	$4$	$10$	$\mu\text{A}$	Estado de baixíssimo consumo com estágio de saída desabilitado
Corrente Recomendada da Fonte ($I_{\text{FONTE}}$)	$2{,}0$	$3{,}0$	—	$\text{A}$	Para operação sem clipping nos dois canais simultaneamente
Frequência do Oscilador PWM ($f_{\text{SW}}$)	$200$	$250$	$300$	$\text{kHz}$	Chaveamento dos transistores MOSFET em ponte H
Relação Sinal-Ruído ($\text{SNR}$)	—	$86$	$90$	$\text{dB}$	Ponderada em curva A (A-weighted), $f = 1\,\text{kHz}$
Distorção Harmônica Total + Ruído ($\text{THD+N}$)	—	$0{,}1$	$0{,}2$	$\%$	Medida a $P_O = 5\,\text{W}$, $f = 1\,\text{kHz}$, $R_L = 8\,\Omega$, $V_{\text{CC}} = 12\,\text{V}$
Sensibilidade de Entrada Máxima ($V_{\text{IN(RMS)}}$)	—	$0{,}25$	$0{,}50$	$\text{V}_{\text{RMS}}$	Com ganho $A_V = 32\,\text{dB}$, sinais $> 0{,}35\,\text{V}_{\text{RMS}}$ saturam a saída
Resistência de Condução MOSFET ($R_{\text{DS(ON)}}$)	—	$0{,}25$	$0{,}32$	$\Omega$	Soma High-Side + Low-Side da ponte H interna
Corte Térmico (Thermal Shutdown - $T_{\text{OTP}}$)	—	$+150$	—	$\text{°C}$	Histerese térmica de rearme automático de $\approx 30\,\text{°C}$
Temperatura Ambiente de Operação ($T_A$)	$-20$	$+25$	$+85$	$\text{°C}$	Dissipação térmica via plano de cobre GND da PCB

Descrição do produto

O que é o Amplificador Digital PAM8610 2 Canais 15W RMS Stereo Class D?

O Amplificador Digital PAM8610 2 Canais 15W RMS Stereo Class D é uma placa amplificadora de potência de áudio estereofônica miniaturizada que converte sinais analógicos de nível de linha (line-level) em sinais modulados por largura de pulso de alta corrente para acionar diretamente dois alto-falantes passivos. Ao centro da placa de circuito impresso preta de $29 \times 25\,\text{mm}$ encontra-se o chip PAM8610 em encapsulamento QFN-40 com dissipador térmico inferior soldado diretamente ao plano de terra da PCB, ladeado por quatro indutores de potência SMD blindados (marcados 150, correspondentes a $15\,\mu\text{H}$) e capacitores cerâmicos multicamadas (MLCC).

Diferente de amplificadores Classe D sem filtro (filterless) de baixa potência como o PAM8403, este módulo incorpora um filtro reconstrutor passa-baixas LC de segunda ordem completo na própria placa para cada uma das quatro meias-pontes de saída (L+, L-, R+, R-). Essa filtragem LC suprime a portadora de chaveamento de $250\,\text{kHz}$ antes dos terminais dos alto-falantes, reduzindo drasticamente a emissão de interferência eletromagnética (EMI) nos cabos de áudio e evitando o aquecimento parasita das bobinas móveis dos transdutores acústicos. Adicionalmente, o circuito integrado dispõe de malha interna de cancelamento de ruídos de transição (pop & click suppression), proteção contra curto-circuito nas saídas (SCP), bloqueio por subtensão (UVLO) e desligamento por sobretemperatura (OTP).

Para que serve?

• Sonorização de robôs autônomos, AGVs e sistemas embarcados: Reprodução de alertas vocais sintetizados, efeitos sonoros e alarmes polifônicos de alta pressão sonora a partir de microcontroladores ESP32, Arduino ou módulos reprodutores MP3 (como DFPlayer Mini e JQ6500) alimentados por baterias de $12\,\text{V}$ (3S Li-Ion ou chumbo-ácido).
• Totens interativos, quiosques multimídia e painéis industriais: Amplificação estéreo compacta para monitores embarcados, Single Board Computers (Raspberry Pi) e interfaces homem-máquina (IHM) com espaço físico restrito no gabinete.
• Caixas acústicas portáteis e receptores de áudio Bluetooth: Estágio de potência de alta eficiência para construção de monitores de áudio compactos de bancada e caixas amplificadas de $2 \times 10\,\text{W}$ ou $2 \times 15\,\text{W}$.

Por que devo usar?

• Eficiência de até 90% sem necessidade de dissipador externo: Graças à comutação MOSFET em Classe D com baixíssima resistência $R_{\text{DS(ON)}}$ ($0{,}25\,\Omega$), a perda térmica é até $5$ vezes menor que em amplificadores analógicos Classe AB equivalentes (como TDA2030 ou LM1875), permitindo operação contínua em espaço confinado.
• Filtro passa-baixas LC de saída integrado na PCB: Os $4$ indutores blindados de $15\,\mu\text{H}$ entregam uma forma de onda analógica limpa nos bornes de saída, permitindo utilizar cabos de alto-falante longos sem irradiar ruído de rádio-frequência (RF) sobre sensores ou microcontroladores próximos.
• Saída diferencial em ponte completa (BTL) com supressão de ruído Pop-Click: Dispensa os volumosos capacitores eletrolíticos de acoplamento em série com os alto-falantes, garantindo resposta firme em baixas frequências ($20\,\text{Hz}$) e acionamento silencioso ao ligar ou desligar a placa.

Quando devo usar?

Este módulo deve ser utilizado em projetos alimentados em corrente contínua entre $7\,\text{VDC}$ e $15\,\text{VDC}$ (idealmente $12\,\text{VDC}$) que exijam amplificação estéreo de médio porte ($10\,\text{W}$ a $15\,\text{W}$ por canal) com altíssima eficiência energética, dimensões ultrarreduzidas ($29 \times 25\,\text{mm}$) e entrada de áudio analógica padrão.

Por outro lado, este módulo não deve ser utilizado nos seguintes cenários:

• Sistemas alimentados exclusivamente em $3{,}3\,\text{V}$ ou $5\,\text{V}$ USB / bateria Li-Ion 1S ($3{,}7\,\text{V}$): Como o PAM8610 possui bloqueio por subtensão (UVLO) abaixo de $\approx 6{,}5\,\text{V}$, ele não liga em $5\,\text{V}$. Para alimentação em $5\,\text{V}$ ($2 \times 3\,\text{W}$), utilize um módulo PAM8403 ou MAX98357A (I2S).
• Fontes ou baterias de $24\,\text{VDC}$ sem regulador intermediário: Tensões acima de $15\,\text{VDC}$ (limite absoluto de $16\,\text{VDC}$) destroem instantaneamente o estágio MOSFET interno do PAM8610. Em sistemas de $24\,\text{V}$, utilize um conversor step-down (como o XL4015 ou LM2596 ajustado para $12\,\text{V}$) ou opte por amplificadores da série TPA3116D2.
• Sistemas automotivos ou de sonorização com terra comum nos alto-falantes: Por operar em ponte BTL, nenhum dos terminais dos alto-falantes (L- ou R-) pode ser conectado ao GND ou unido entre os canais.

Pinout e diagrama de entradas/saídas

O módulo PAM8610 Mini ($29 \times 25\,\text{mm}$) dispõe de 4 grupos de ilhas metalizadas (furos PTH com passo de $2{,}54\,\text{mm}$) distribuídos nas bordas da placa para soldagem direta de fios ou barras de pinos (pin headers), conforme detalhado na tabela a seguir:

Ilha / Pino na PCB	Grupo Funcional	Direção	Nível / Impedância	Função Técnica Detalhada
+12V (ou VCC)	Alimentação DC	Entrada	$7\,\text{VDC}$ a $15\,\text{VDC}$	Entrada positiva de alimentação de potência e lógica do CI PAM8610. Recomenda-se fonte estabilizada de $12\,\text{VDC}$ / $3\,\text{A}$.
GND	Alimentação DC	Referência	$0\,\text{V}$ (Terra)	Referência negativa da fonte de alimentação DC. Interligado internamente na placa ao pino central G da entrada de áudio.
L_IN (ou L)	Entrada de Áudio	Entrada	Analógico ($\le 0{,}35\,\text{V}_{\text{RMS}}$)	Entrada de sinal de áudio analógico single-ended do Canal Esquerdo ($Z_{\text{IN}} = 15\,\text{k}\Omega$), desacoplada DC por capacitor cerâmico SMD.
G (Centro entre L e R)	Entrada de Áudio	Referência	$0\,\text{V}$ (Terra de Sinal)	Malha/Terra de referência para o cabo blindado de entrada de áudio estéreo (conectado ao plano GND da placa).
R_IN (ou R)	Entrada de Áudio	Entrada	Analógico ($\le 0{,}35\,\text{V}_{\text{RMS}}$)	Entrada de sinal de áudio analógico single-ended do Canal Direito ($Z_{\text{IN}} = 15\,\text{k}\Omega$), desacoplada DC por capacitor cerâmico SMD.
SW (2 Ilhas)	Controle de Mute	Entrada Lógica	Chave / Nível Lógico	Controle de silenciamento (Mute / Shutdown). Aberto: amplificador ativo; Fechado (curto entre as 2 ilhas SW): saída silenciada (Mute ativo).
L+	Saída Acústica	Saída BTL (+)	$4\,\Omega$ a $8\,\Omega$ (Ponte)	Saída amplificada positiva (não-inversora) filtrada por LC para o terminal positivo (+) do Alto-Falante Esquerdo.
L-	Saída Acústica	Saída BTL (-)	$4\,\Omega$ a $8\,\Omega$ (Ponte)	Saída amplificada negativa (inversora) filtrada por LC para o terminal negativo (-) do Alto-Falante Esquerdo. NÃO conectar ao GND!
R+	Saída Acústica	Saída BTL (+)	$4\,\Omega$ a $8\,\Omega$ (Ponte)	Saída amplificada positiva (não-inversora) filtrada por LC para o terminal positivo (+) do Alto-Falante Direito.
R-	Saída Acústica	Saída BTL (-)	$4\,\Omega$ a $8\,\Omega$ (Ponte)	Saída amplificada negativa (inversora) filtrada por LC para o terminal negativo (-) do Alto-Falante Direito. NÃO conectar ao GND!

Como fazer a ligação

Requisitos de instalação e alimentação

Para obter a máxima fidelidade acústica, ausência de ruídos de fundo (hum / hiss) e operação térmica segura do PAM8610, siga os requisitos de engenharia abaixo:

1. Dimensionamento da fonte de alimentação DC:
   • Utilize uma fonte chaveada estabilizada de $12\,\text{VDC}$ com capacidade mínima de $2\,\text{A}$ (para alto-falantes de $8\,\Omega$) ou $3\,\text{A}$ (para alto-falantes de $4\,\Omega$ operando a $15\,\text{W}$ por canal). Fontes subdimensionadas (ex.: $12\,\text{V} / 500\,\text{mA}$) causam queda abrupta de tensão nos picos de graves (bass), provocando distorção severa e reinicialização do amplificador por subtensão (UVLO).
   • Recomenda-se soldar um capacitor eletrolítico de bulk de $470\,\mu\text{F}$ a $1.000\,\mu\text{F}$ / $25\,\text{V}$ (baixo ESR) próximo às ilhas +12V e GND para suprir os transientes instantâneos de corrente acústica.
2. Cabeamento de áudio blindado e bitola das saídas:
   • Para as entradas L_IN, G e R_IN, utilize obrigatoriamente cabo de áudio blindado (malha conectada ao pino central G), mantendo o comprimento o mais curto possível para evitar captação de ruído eletromagnético de $60\,\text{Hz}$ nas entradas de alta sensibilidade ($A_V = 32\,\text{dB}$).
   • Para as saídas dos alto-falantes (L+/L- e R+/R-) e alimentação (+12V/GND), utilize fios flexíveis de cobre de $0{,}50\,\text{mm}^2$ ($20\,\text{AWG}$) a $0{,}75\,\text{mm}^2$ ($18\,\text{AWG}$), trançando o par de cada alto-falante.
3. Isolamento de saídas BTL (Bridge-Tied Load):
   • Os quatro pinos de saída (L+, L-, R+, R-) são saídas ativas chaveadas em meia-ponte (repousando em $V_{\text{CC}}/2 \approx 6\,\text{VDC}$ em relação ao terra). Cada alto-falante deve ter seu par de fios exclusivo ligado diretamente à sua respectiva ponte.

Diagrama de ligação elétrica

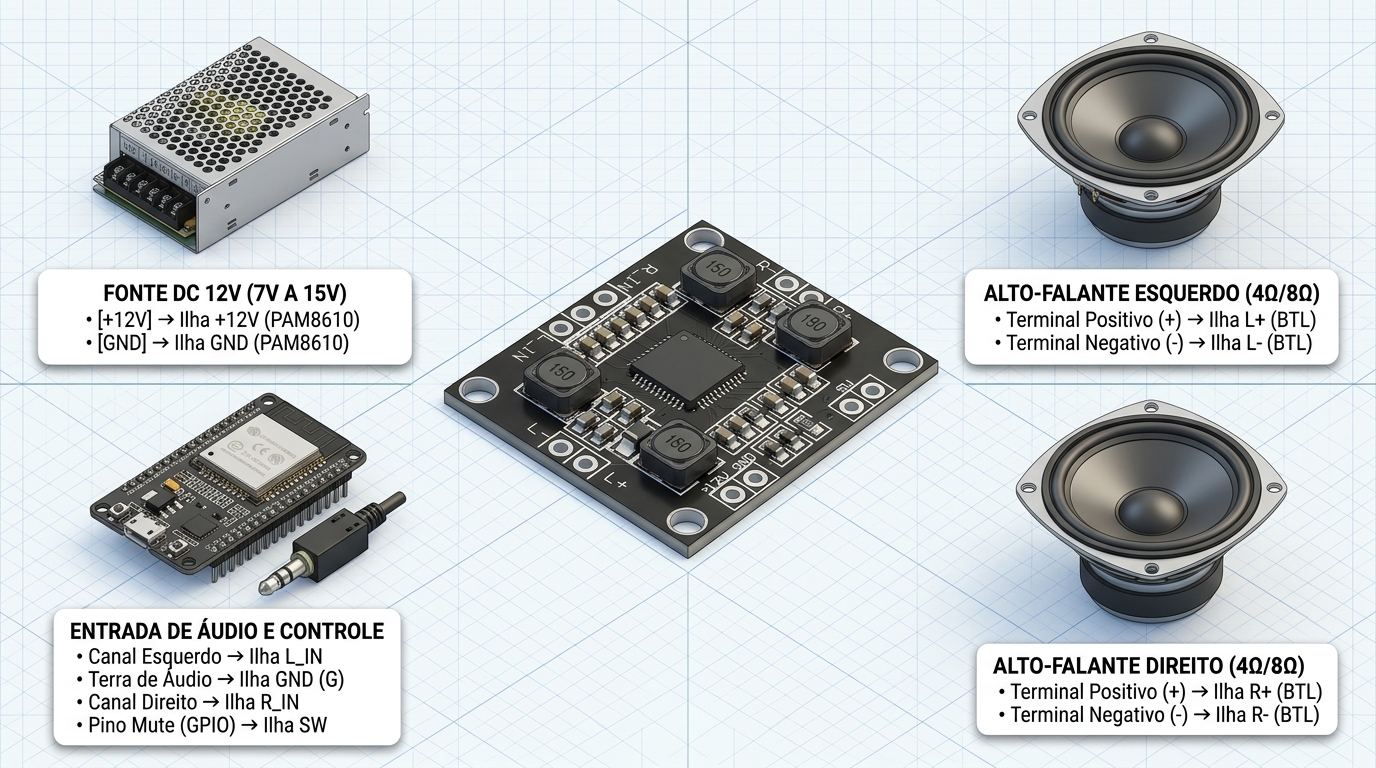

A figura a seguir apresenta o diagrama de ligação elétrica do Amplificador Digital PAM8610 2 Canais 15W RMS Stereo Class D, detalhando as conexões da fonte de alimentação $12\,\text{VDC}$, da fonte de sinal de áudio/controle microcontrolado (ESP32 / conector P2) e dos dois alto-falantes de $4\,\Omega$ / $8\,\Omega$:

Conforme demonstrado no diagrama acima, a alimentação de $12\,\text{VDC}$ energiza diretamente o barramento de potência do módulo através das ilhas +12V e GND. Os sinais de áudio analógicos esquerdo e direito ingressam pelas ilhas L_IN e R_IN referenciados à ilha central G (terra de sinal), enquanto os dois transdutores eletrodinâmicos são conectados de forma totalmente independente às saídas diferenciais em ponte L+ / L- e R+ / R-.

Tabela de conexões dos terminais

O mapeamento completo ponto a ponto (De $\to$ Para) entre a fonte DC, o microcontrolador/fonte de áudio, o módulo PAM8610 e os alto-falantes está detalhado na tabela abaixo:

Terminal de Origem (Fonte / Áudio / MCU)	Terminal de Destino (PAM8610 / Cargas)	Cor Sugerida do Fio	Tipo de Sinal	Observação Técnica
Fonte 12V DC (+)	Ilha +12V (PAM8610)	Vermelho	Alimentação DC ($7\,\text{V}$ a $15\,\text{V}$)	Não exceder $15\,\text{VDC}$ (risco de queima imediata)
Fonte 12V DC (-)	Ilha GND (PAM8610)	Preto	Terra de Potência ($0\,\text{V}$)	Referência comum de alimentação DC
Áudio Esquerdo (P2 Ponta / DAC1 GPIO 25)	Ilha L_IN (PAM8610)	Branco ou Amarelo	Entrada Analógica ($\le 0{,}35\,\text{V}_{\text{RMS}}$)	Usar divisor resistivo se vier de DAC/PWM $3{,}3\,\text{V}$
Terra de Áudio (P2 Base / GND do MCU)	Ilha G (Centro entre L_IN e R_IN)	Preto (Malha)	Terra de Sinal ($0\,\text{V}$)	Blindagem contra ruído audível
Áudio Direito (P2 Anel / DAC2 GPIO 26)	Ilha R_IN (PAM8610)	Vermelho ou Azul	Entrada Analógica ($\le 0{,}35\,\text{V}_{\text{RMS}}$)	Usar divisor resistivo se vier de DAC/PWM $3{,}3\,\text{V}$
Chave / Coletor Optoacoplador (GPIO Mute)	Par de Ilhas SW (PAM8610)	Verde	Controle de Mute	Aberto = Som ativo / Fechado = Mute ativo
Ilha L+ (PAM8610)	Terminal Positivo (+) Alto-Falante Esquerdo	Vermelho (Par 1)	Saída BTL Positiva	Passa pelo filtro LC integrado de $15\,\mu\text{H}$
Ilha L- (PAM8610)	Terminal Negativo (-) Alto-Falante Esquerdo	Preto (Par 1)	Saída BTL Negativa	Proibido unir com R- ou GND
Ilha R+ (PAM8610)	Terminal Positivo (+) Alto-Falante Direito	Vermelho (Par 2)	Saída BTL Positiva	Passa pelo filtro LC integrado de $15\,\mu\text{H}$
Ilha R- (PAM8610)	Terminal Negativo (-) Alto-Falante Direito	Preto (Par 2)	Saída BTL Negativa	Proibido unir com L- ou GND

Cuidados e observações de segurança

⛔ Perigo: Jamais conecte os terminais negativos dos alto-falantes (L- e R-) juntos ou ao terra (GND) da fonte! As saídas do PAM8610 operam em ponte completa (BTL), onde tanto o pino + quanto o pino - chaveiam ativamente entre $0\,\text{V}$ e $+V_{\text{CC}}$ em oposição de fase ($180^{\circ}$). Unir L- com R- ou aterrar qualquer fio de alto-falante provoca curto-circuito direto entre os MOSFETs internos da ponte H, causando aquecimento extremo e destruição do circuito integrado.

⚠️ Atenção: O circuito integrado PAM8610 não possui proteção interna contra inversão de polaridade na entrada +12V / GND e suporta tensão máxima absoluta de $16{,}0\,\text{VDC}$ (máximo operacional recomendado de $15{,}0\,\text{VDC}$). Antes de energizar a placa, confira com um multímetro a polaridade e certifique-se de que a tensão da fonte em vazio não ultrapasse $15{,}0\,\text{VDC}$. Além disso, conecte os alto-falantes e o cabo de entrada de áudio antes de ligar a alimentação DC, evitando descargas eletrostáticas (ESD) nos pinos L_IN e R_IN enquanto a placa estiver energizada.

💡 Dica: Ao alimentar o amplificador PAM8610 e um módulo receptor Bluetooth ou microcontrolador (ESP32 / Arduino) a partir da mesma fonte de $12\,\text{VDC}$ (usando um conversor step-down para $5\,\text{V}$), pode surgir um ruído agudo ou zumbido de laço de terra (ground loop). Para eliminá-lo completamente, conecte os terras em configuração estrela (diretamente no borne negativo da fonte principal) ou insira um isolador de ruído de terra de áudio 1:1 (transformador de acoplamento galvânico P2) em série com a entrada L_IN / G / R_IN.

Como usar

Guia de operação passo a passo

1. Solde os conectores ou cabos com a placa desenergizada: Solde os pares de fios dos dois alto-falantes ($4\,\Omega$ ou $8\,\Omega$, $10\,\text{W}$ a $20\,\text{W}$) nas ilhas L+ / L- e R+ / R-, o cabo blindado de áudio nas ilhas L_IN / G / R_IN e os cabos da fonte nas ilhas +12V / GND. Inspecione com lupa para garantir que não haja pontes de solda entre ilhas adjacentes.
2. Ajuste o nível do sinal de entrada (Atenuação prévia): Como o módulo possui ganho fixo elevado ($A_V \approx 32\,\text{dB}$), reduza o volume da fonte de áudio (celular, PC, saída DAC do ESP32 ou potenciômetro duplo logarítmico de $10\,\text{k}\Omega$ a $50\,\text{k}\Omega$ em série com a entrada) para aproximadamente $10\%$ antes de energizar.
3. Verifique o estado do pino SW: Certifique-se de que as duas ilhas SW estejam abertas (desconectadas) para que o amplificador inicie no modo ativo normal.
4. Energize o barramento DC ($12\,\text{VDC}$): Ligue a fonte de alimentação de $12\,\text{VDC}$. O módulo inicializará sem estalos nos alto-falantes graças ao circuito interno de soft-start e supressão pop-click.
5. Eleve progressivamente o volume: Aumente gradualmente a amplitude do sinal de áudio na fonte ou no potenciômetro externo até atingir a pressão sonora desejada sem distorção audível (clipping).

Modos de operação e ajustes

Equacionamento da saída em ponte BTL, ganho e filtro reconstrutor LC

Na configuração BTL (Bridge-Tied Load) do PAM8610, cada canal utiliza duas meias-pontes MOSFET excitadas com sinais defasados em $180^{\circ}$. Isso duplica a excursão de tensão de pico a pico sobre a bobina do alto-falante em comparação a um amplificador single-ended, quadruplicando a potência teórica disponível para uma mesma tensão de alimentação $V_{\text{CC}}$. Considerando a resistência em condução $R_{\text{DS(ON)}} \approx 0{,}25\,\Omega$ dos transistores internos e a resistência série $R_{\text{DC(L)}}$ dos indutores do filtro, a potência eficaz máxima sem ceifamento (unclipped RMS power, $\text{THD} < 1\%$) entregue a uma carga de impedância $R_L$ é expressa por:

$$P_{\text{RMS}} = \frac{\left( V_{\text{CC}} - 2 \cdot I_{\text{pico}} \cdot R_{\text{DS(ON)}} \right)^2}{2 \cdot R_L}$$

Por exemplo, com alimentação nominal $V_{\text{CC}} = 12{,}0\,\text{VDC}$ e alto-falante de $R_L = 8\,\Omega$, a potência limpa contínua é de aproximadamente $7{,}5\,\text{W}$ a $8{,}5\,\text{W}$ ($\text{THD} \approx 0{,}1\%$), atingindo $10\,\text{W}$ RMS em $V_{\text{CC}} = 13\,\text{V}$ ($\text{THD} = 10\%$) e $15\,\text{W}$ RMS por canal quando a impedância de carga é reduzida para $R_L = 4\,\Omega$.

O ganho de tensão diferencial fixo da placa ($A_V = 32\,\text{dB}$) converte a relação em decibéis para ganho linear de tensão segundo a equação:

$$A_{V\text{(linear)}} = 10^{\left(\frac{32\,\text{dB}}{20}\right)} \approx 39{,}81\,\text{V/V}$$

Dessa forma, a tensão de entrada eficaz ($V_{\text{IN(RMS)}}$) necessária nas ilhas L_IN e R_IN para atingir a excursão máxima de saída antes do ceifamento (clipping) em $V_{\text{CC}} = 12\,\text{V}$ ($V_{\text{OUT(RMS)}} \approx \frac{12}{\sqrt{2}} \approx 8{,}48\,\text{V}_{\text{RMS}}$) é:

$$V_{\text{IN(máx)}} = \frac{V_{\text{OUT(RMS)}}}{A_{V\text{(linear)}}} = \frac{8{,}48\,\text{V}_{\text{RMS}}}{39{,}81} \approx 0{,}213\,\text{V}_{\text{RMS}} \,\, (\approx 600\,\text{mV}_{\text{pp}})$$

Como microcontroladores (ESP32 com DAC de $0\,\text{V}$ a $3{,}3\,\text{V}$ ou Arduino com PWM de $0\,\text{V}$ a $5{,}0\,\text{V}$) e saídas de linha profissionais geram sinais de $1{,}0\,\text{V}_{\text{RMS}}$ a $2{,}0\,\text{V}_{\text{RMS}}$, deve-se inserir um divisor resistivo de atenuação (ex.: $R_1 = 47\,\text{k}\Omega$ em série e $R_2 = 4{,}7\,\text{k}\Omega$ para o GND, proporcionando fator de divisão de $\approx 11:1$) ou um potenciômetro duplo de $10\,\text{k}\Omega$ antes de L_IN e R_IN.

Por fim, o filtro passa-baixas LC de 2ª ordem formado pelos indutores SMD de $L = 15\,\mu\text{H}$ (código 150 no topo dos 4 indutores da placa) e pelos capacitores cerâmicos de filtragem $C = 0{,}22\,\mu\text{F}$ ($220\,\text{nF}$) possui frequência de corte ($f_c$) dada por:

$$f_c = \frac{1}{2\pi\sqrt{L \cdot C}} = \frac{1}{2\pi\sqrt{15 \times 10^{-6}\,\text{H} \times 0{,}22 \times 10^{-6}\,\text{F}}} \approx 87{,}6\,\text{kHz}$$

Essa frequência de corte em $\approx 87{,}6\,\text{kHz}$ preserva intacta toda a faixa audível ($20\,\text{Hz}$ a $20\,\text{kHz}$) sem distorção de fase, enquanto atenua severamente a portadora PWM de $250\,\text{kHz}$.

Operação do terminal de controle SW (Mute / Shutdown)

As duas ilhas identificadas como SW na lateral da placa controlam a rede de polarização do pino MUTE / SD do CI PAM8610:

Estado das Ilhas SW	Modo do Amplificador	Comportamento Técnico
Aberto (Desconectado)	Ativo (Operação Normal)	Resistor de pull-up na placa mantém o estágio de potência habilitado; áudio amplificado normalmente nas saídas L+/L- e R+/R-.
Fechado (Curto entre as 2 ilhas SW)	Silenciado (Mute Ativo)	Aterra a malha de habilitação, colocando os MOSFETs das pontes H em alta impedância (silêncio imediato sem desligar a fonte de $12\,\text{V}$).

Para controlar o pino SW digitalmente a partir de um ESP32 ou Arduino de forma 100% segura (isolando a polarização de $12\,\text{V}$ da placa lógica de $3{,}3\,\text{V}/5\,\text{V}$), basta conectar o coletor e o emissor de um optoacoplador PC817 (ou um pequeno transistor NPN BC548 / 2N2222 com resistor de base de $10\,\text{k}\Omega$) sobre as duas ilhas SW.

Exemplos práticos de uso

Síntese digital de áudio DDS estéreo e controle automático de Mute com ESP32 / Arduino

Em robótica móvel, painéis industriais e sistemas de alarme inteligente, é muito comum gerar tons senoidais puros, sirenes bitonais, bipes de confirmação de teclado e alertas sonoros diretamente pelo microcontrolador, mantendo o amplificador PAM8610 em modo Mute (SW acionado) enquanto não há reprodução de som — o que elimina qualquer ruído branco residual nos alto-falantes e economiza energia da bateria.

Na montagem abaixo:

• No ESP32, utilizamos os dois conversores Digital-Analógico reais de 8 bits integrados no hardware (DAC1 no GPIO 25 para L_IN e DAC2 no GPIO 26 para R_IN), passando por um divisor resistivo ($47\,\text{k}\Omega$ em série + $4{,}7\,\text{k}\Omega$ para o GND) que reduz os $3{,}3\,\text{V}_{\text{pp}}$ do DAC para $\approx 300\,\text{mV}_{\text{pp}}$ ideais para a entrada do PAM8610.
• No Arduino Uno/Nano, o código utiliza automaticamente geração por modulação em pino digital (D9 e D10).
• O pino digital de controle de Mute (GPIO 27 no ESP32 ou D8 no Arduino) aciona a base de um transistor NPN (ex.: BC548 via resistor de $10\,\text{k}\Omega$) ou LED de um optoacoplador PC817 conectado às ilhas SW, liberando o amplificador apenas durante a emissão acústica.

/**
 * ============================================================================
 * Projeto: Gerador de Alertas Acusticos DDS Estereo + Controle de Mute (SW)
 * Dispositivo Analisado: Amplificador Digital PAM8610 2x15W Class D (RB0078)
 * Plataformas Suportadas: ESP32 (DAC Nativo 8 bits) e Arduino (Uno/Nano/Mega)
 * Descricao: Sintetiza ondas senoidais puras nos canais Esquerdo (L_IN) e
 *            Direito (R_IN) via DDS (Direct Digital Synthesis), controlando
 *            automaticamente o terminal SW (Mute) do PAM8610 para eliminar
 *            ruido de repouso e estalos entre reproducoes.
 * ============================================================================
 */

#include <Arduino.h>
#include <math.h>

#if defined(ESP32)
  const uint8_t PIN_AUDIO_L = 25;   // DAC1 nativo do ESP32 -> Divisor 11:1 -> L_IN
  const uint8_t PIN_AUDIO_R = 26;   // DAC2 nativo do ESP32 -> Divisor 11:1 -> R_IN
  const uint8_t PIN_MUTE_SW = 27;   // GPIO 27 -> Optoacoplador/NPN nas ilhas SW
#else
  const uint8_t PIN_AUDIO_L = 9;    // Saida de audio Canal Esquerdo no Arduino
  const uint8_t PIN_AUDIO_R = 10;   // Saida de audio Canal Direito no Arduino
  const uint8_t PIN_MUTE_SW = 8;    // Pino D8 -> Optoacoplador/NPN nas ilhas SW
#endif

// Logica de acionamento do transistor/optoacoplador conectado as ilhas SW:
// HIGH no GPIO fecha o contato SW (Ativa MUTE); LOW abre o contato SW (SOM ATIVO)
const uint8_t ESTADO_MUTE_ATIVO   = HIGH;
const uint8_t ESTADO_AMPLIFICANDO = LOW;

// Tabela de lookup (LUT) de 256 amostras para 1 ciclo senoidal completo (0..255)
uint8_t tabelaSeno[256];
uint8_t volumeDigitalPct = 80; // Volume digital ajustavel de 0% a 100%

/**
 * Preenche a tabela senoidal na memoria RAM durante a inicializacao
 */
void inicializarTabelaDDS() {
  for (uint16_t i = 0; i < 256; i++) {
    float rad = (2.0f * M_PI * (float)i) / 256.0f;
    // Normaliza senoide (-1.0 a +1.0) para escala de 8 bits sem sinal (0 a 255)
    tabelaSeno[i] = (uint8_t)(127.5f + 127.0f * sinf(rad));
  }
}

/**
 * Controla o estado de Mute fisico do PAM8610 atraves das ilhas SW
 */
void definirMutePAM8610(bool silenciar) {
  if (silenciar) {
    digitalWrite(PIN_MUTE_SW, ESTADO_MUTE_ATIVO);
    #if defined(ESP32)
      dacWrite(PIN_AUDIO_L, 128); // Mantem DAC no ponto medio DC (1.65V)
      dacWrite(PIN_AUDIO_R, 128);
    #else
      noTone(PIN_AUDIO_L);
    #endif
  } else {
    digitalWrite(PIN_MUTE_SW, ESTADO_AMPLIFICANDO);
    delay(15); // Tempo de estabilizacao do soft-start interno do PAM8610
  }
}

/**
 * Reproduz um tom estereo sintetizado com frequencias independentes nos canais L e R
 * @param freqEsqHz Frequencia do canal esquerdo L_IN (Hz)
 * @param freqDirHz Frequencia do canal direito R_IN (Hz)
 * @param duracaoMs Duracao do tom em milissegundos
 */
void reproduzirTomEstereoDDS(float freqEsqHz, float freqDirHz, uint32_t duracaoMs) {
  definirMutePAM8610(false); // Libera o amplificador PAM8610 (abre SW)

  #if defined(ESP32)
    // Taxa de atualizacao por software de ~40 kHz (periodo de 25 microssegundos)
    const uint32_t Ts_us = 25;
    const float freqAmostragem = 1000000.0f / (float)Ts_us;

    // Incremento de fase em ponto fixo (8.8 bits) para acumulador de 16 bits
    uint16_t passoFaseL = (uint16_t)((freqEsqHz * 65536.0f) / freqAmostragem);
    uint16_t passoFaseR = (uint16_t)((freqDirHz * 65536.0f) / freqAmostragem);
    uint16_t acumFaseL  = 0;
    uint16_t acumFaseR  = 0;

    uint32_t tInicioMs = millis();
    uint32_t tProximoUs = micros();

    while ((millis() - tInicioMs) < duracaoMs) {
      if ((int32_t)(micros() - tProximoUs) >= 0) {
        tProximoUs += Ts_us;

        acumFaseL += passoFaseL;
        acumFaseR += passoFaseR;

        // Extrai os 8 bits mais significativos como indice da tabela (0..255)
        int16_t amostraL = (int16_t)tabelaSeno[acumFaseL >> 8] - 128;
        int16_t amostraR = (int16_t)tabelaSeno[acumFaseR >> 8] - 128;

        // Aplica escalonamento de volume digital sem deslocar o offset DC (128)
        uint8_t dacOutL = (uint8_t)(128 + ((amostraL * (int16_t)volumeDigitalPct) / 100));
        uint8_t dacOutR = (uint8_t)(128 + ((amostraR * (int16_t)volumeDigitalPct) / 100));

        dacWrite(PIN_AUDIO_L, dacOutL);
        dacWrite(PIN_AUDIO_R, dacOutR);
      }
    }
  #else
    // Fallback para placas Arduino AVR (Uno/Nano) via geracao de onda quadrada filtrada
    tone(PIN_AUDIO_L, (unsigned int)freqEsqHz, duracaoMs);
    delay(duracaoMs);
  #endif

  definirMutePAM8610(true); // Silencia novamente o PAM8610 ao terminar
}

void setup() {
  Serial.begin(115200);
  pinMode(PIN_MUTE_SW, OUTPUT);

  inicializarTabelaDDS();
  definirMutePAM8610(true); // Inicia com o amplificador em estado Mute seguro

  Serial.println(F("=================================================================="));
  Serial.println(F("  TESTE E CONTROLE DO AMPLIFICADOR PAM8610 2x15W CLASS D (RB0078)"));
  Serial.println(F("  Comandos via Monitor Serial (115200 bps):"));
  Serial.println(F("  [1] Tom de Calibracao Padrao 1 kHz Estereo (500 ms)"));
  Serial.println(F("  [2] Teste de Separacao Estereo (440 Hz Esq / 880 Hz Dir)"));
  Serial.println(F("  [3] Sirene Industrial Bitonal de Alerta"));
  Serial.println(F("  [+] Aumentar Volume Digital | [-] Reduzir Volume Digital"));
  Serial.println(F("=================================================================="));
}

void loop() {
  if (Serial.available() > 0) {
    char cmd = Serial.read();

    if (cmd == '1') {
      Serial.println(F("[EXEC] Emitindo tom de referencia senoidal 1000 Hz nos 2 canais..."));
      reproduzirTomEstereoDDS(1000.0f, 1000.0f, 500);
      Serial.println(F("[OK] Reproducao concluida. PAM8610 em modo Mute."));
    }
    else if (cmd == '2') {
      Serial.println(F("[EXEC] Teste Estereo: La4 (440 Hz) na Esquerda | La5 (880 Hz) na Direita..."));
      reproduzirTomEstereoDDS(440.0f, 880.0f, 800);
      Serial.println(F("[OK] Reproducao concluida. PAM8610 em modo Mute."));
    }
    else if (cmd == '3') {
      Serial.println(F("[EXEC] Acionando alerta sonoro bitonal..."));
      for (uint8_t ciclo = 0; ciclo < 4; ciclo++) {
        reproduzirTomEstereoDDS(660.0f, 660.0f, 180);
        delay(30);
        reproduzirTomEstereoDDS(880.0f, 880.0f, 180);
        delay(30);
      }
      Serial.println(F("[OK] Alerta finalizado."));
    }
    else if (cmd == '+') {
      if (volumeDigitalPct <= 90) volumeDigitalPct += 10;
      Serial.print(F("[AJUSTE] Volume digital atual: "));
      Serial.print(volumeDigitalPct);
      Serial.println(F("%"));
    }
    else if (cmd == '-') {
      if (volumeDigitalPct >= 10) volumeDigitalPct -= 10;
      Serial.print(F("[AJUSTE] Volume digital atual: "));
      Serial.print(volumeDigitalPct);
      Serial.println(F("%"));
    }
  }
}

Projetos

Para integrar o acionamento de sistemas de sonorização, alarmes audíveis de alta potência e seccionamento da fonte de $12\,\text{VDC}$ do amplificador PAM8610 a arquiteturas de automação conectada com interface gráfica via navegador, consulte os projetos práticos desenvolvidos no blog da RoboBuilders:

• Painel Web para Placa ESP32 com 1 Relé de 30A (RB2556): Projeto completo de código aberto com servidor web assíncrono embarcado no ESP32, ideal para ligar/desligar remotamente a fonte de alimentação de $12\,\text{VDC}$ do amplificador PAM8610 ou acionar sirenes e avisos sonoros via rede Wi-Fi.
• Painel Web de Diagnóstico para ESP32: Aplicação prática de telemetria e controle de GPIOs e conversores em tempo real via interface web responsiva, permitindo comandar remotamente o pino de Mute (SW) e disparar rotinas de teste de áudio no ESP32.

Conclusão

Neste manual técnico do Amplificador Digital PAM8610 2 Canais 15W RMS Stereo Class D (RB0078), foram apresentados os fundamentos de engenharia e os procedimentos práticos para instalação e operação segura do módulo:

• Especificações elétricas e eficiência Classe D: Operação com alimentação contínua de $7\,\text{VDC}$ a $15\,\text{VDC}$ (nominal de $12\,\text{VDC}$), entregando $10\,\text{W} + 10\,\text{W}$ RMS em $8\,\Omega$ ou $15\,\text{W} + 15\,\text{W}$ RMS em $4\,\Omega$ com eficiência energética de até $90\%$ e corrente de repouso de apenas $20\,\text{mA}$.
• Arquitetura BTL e filtro LC integrado: Identificação detalhada das ilhas de alimentação (+12V, GND), entradas analógicas (L_IN, G, R_IN), controle de silenciamento (SW) e saídas em ponte filtradas por $4$ indutores de $15\,\mu\text{H}$ (L+, L-, R+, R-).
• Instalação elétrica e regras críticas de segurança: Dimensionamento de fonte de $12\,\text{V} / 3\,\text{A}$, proibição absoluta de aterrar ou unir os pólos negativos (L- e R-) dos alto-falantes devido à topologia em ponte H e uso de atenuação na entrada para evitar saturação com ganho fixo de $32\,\text{dB}$.
• Integração microcontrolada com ESP32 e Arduino: Equacionamento do filtro reconstrutor LC ($f_c \approx 87{,}6\,\text{kHz}$), cálculo de sensibilidade máxima de entrada ($\approx 0{,}213\,\text{V}_{\text{RMS}}$) e implementação de síntese digital de áudio DDS estéreo com controle automático de Mute via hardware.

Respeitando rigorosamente o limite máximo de tensão de $15\,\text{VDC}$ e o isolamento das saídas diferenciais BTL descritos neste manual, o módulo PAM8610 oferece amplificação estéreo de alta fidelidade, baixa dissipação térmica e excelente relação potência-volume para projetos de robótica, automação e áudio embarcado.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Amplificador Digital Pam8610 2 Canais 15w Rms Stereo Class D: Manual Técnico Completo e eu ajudarei a encontrar a solução.

Enviar

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
