Amperímetro Analógico 10A Corrente Alternada 85L1: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Amperímetro Analógico 10A Corrente Alternada 85L1. Se desejar adquirir este produto, clique aqui.

O Amperímetro Analógico para Painel 85L1 10A AC é um instrumento clássico de medição eletromecânica projetado para monitorar o consumo de corrente alternada em circuitos monofásicos e bifásicos industriais, comerciais e bancadas de teste. Operando sob o consagrado princípio de ferro móvel (moving iron), o instrumento possui resposta física proporcional ao valor eficaz verdadeiro (True RMS), permitindo a mensuração fidedigna de correntes puramente senoidais ou com distorções harmônicas moderadas sem demandar qualquer circuito eletrônico de processamento, pontes retificadoras ou conversores digitais.

Por ser um dispositivo passivo que aproveita a energia do próprio campo magnético gerado pelo enrolamento interno, ele não necessita de fonte de alimentação auxiliar para funcionar. Sua montagem em painéis elétricos e quadros de comando garante leitura contínua, imune a ruídos de chaveamento de alta frequência (EMI) e falhas de software, fornecendo um diagnóstico visual instantâneo para operadores, técnicos e engenheiros eletricistas.

Especificações técnicas

Principais especificações

A tabela abaixo resume os parâmetros mecânicos, construtivos e de precisão do instrumento analógico modelo 85L1:

Parâmetro	Especificação
Modelo comercial	85L1 (85L1-AC)
Categoria de medição	Corrente Alternada (AC / sinal senoidal 50 Hz ou 60 Hz)
Faixa de medição nominal	$0\text{ A}$ a $10\text{ A}$ AC
Sobrecarga suportada contínua	$1,2 \times I_n$ ( $12\text{ A}$ AC contínuos)
Sobrecarga transitória de pico	Até $5 \times I_n$ ( $50\text{ A}$ AC por $0,5\text{ s}$ na partida)
Classe de precisão	Classe 2.5 ( $\pm 2,5\%$ do valor de fundo de escala)
Erro máximo permissível ( $\Delta I$ )	$\pm 0,25\text{ A}$ em qualquer ponto da escala
Princípio eletromagnético	Ferro móvel com amortecimento a ar
Tipo de resposta à forma de onda	Valor eficaz verdadeiro (True RMS)
Tensão dielétrica de isolação	$2000\text{ V}$ AC ( $50/60\text{ Hz}$ por 1 minuto)
Resistência de isolação	$\ge 20\text{ M}\Omega$ a $500\text{ V DC}$
Posição de montagem no painel	Vertical a $90^\circ$ ( $\perp$ , conforme norma IEC 60051)
Dimensões externas da moldura	$64\text{ mm}$ (largura) $\times 56\text{ mm}$ (altura)
Profundidade total com bornes	$56\text{ mm}$ (corpo: $42\text{ mm}$ + parafusos: $14\text{ mm}$ )
Diâmetro do furo de embutir	$\varnothing 50\text{ mm}$ a $52\text{ mm}$
Distância entre furos de fixação	$48\text{ mm} \times 48\text{ mm}$
Terminais de conexão traseiros	2 parafusos roscados M4 em latão com porcas e arruelas
Ajuste mecânico frontal	Parafuso regulador de zero mecânico com fenda simples
Temperatura de operação	$0\text{ }^\circ\text{C}$ a $50\text{ }^\circ\text{C}$
Umidade relativa do ar	$\le 80\%$ RH (sem condensação)
Peso líquido	~ $75\text{ g}$

Características elétricas e operacionais

O instrumento 85L1 para corrente alternada emprega um mecanismo de ferro móvel de repulsão. No interior de sua carcaça selada existe uma bobina fixa formada por espiras de fio de cobre esmaltado de seção transversal grossa, calculada para conduzir a corrente total da linha de até $10\text{ A}$ com resistência interna extremamente baixa ( $R_{\text{int}} < 0,05\text{ }\Omega$ ).

Dentro desta bobina encontram-se duas palhetas de material ferromagnético de alta permeabilidade: uma fixa à carcaça e outra móvel, solidária ao eixo do ponteiro. Quando a corrente alternada $i(t)$ atravessa a bobina, ambas as palhetas são magnetizadas simultaneamente com a mesma polaridade magnética instantânea, gerando uma força de repulsão mútua. Como a polaridade se inverte simultaneamente em ambas as peças a cada semiciclo da rede elétrica ( $60\text{ Hz}$ ), a força repulsiva atua sempre no mesmo sentido de deflexão angular.

O torque eletromagnético médio gerado no eixo é expresso matematicamente pela derivada da indutância em relação ao ângulo de deflexão:

T_e = \frac{1}{2} I_{\text{RMS}}^2 \frac{dL}{d\theta}

Onde:

$T_e$ é o torque de deflexão médio produzido no mecanismo eletromagnético ( $\text{N}\cdot\text{m}$ );
$I_{\text{RMS}}$ é o valor eficaz verdadeiro da corrente elétrica alternada ( $\text{A}$ );
$\frac{dL}{d\theta}$ é a taxa de variação da indutância da bobina em função do ângulo de deflexão ( $\text{H/rad}$ ).

O valor eficaz da corrente alternada é definido pela integração temporal da forma de onda:

I_{\text{RMS}} = \sqrt{\frac{1}{T} \int_{0}^{T} [i(t)]^2 \, dt}

O torque eletromagnético de deflexão é equilibrado mecanicamente pelo torque de restrição de uma mola espiral calibrada de bronze fosforoso:

T_r = K_s \cdot \theta

Em que $K_s$ é a constante elástica torsional da mola ( $\text{N}\cdot\text{m/rad}$ ) e $\theta$ é o ângulo de deflexão do ponteiro. Na condição de equilíbrio estático ( $T_e = T_r$ ), a deflexão é diretamente proporcional ao quadrado da corrente eficaz:

\theta \propto I_{\text{RMS}}^2

Por essa razão intrínseca, os instrumentos de ferro móvel apresentam uma escala suavemente não linear: as divisões no primeiro terço da escala ( $0$ a $2\text{ A}$ ) são ligeiramente comprimidas, tornando-se mais espaçadas e legíveis no terço superior ( $4$ a $10\text{ A}$ ), que é a zona ótima de monitoramento operacional de cargas em regime contínuo.

Descrição do produto

O que é o Amperímetro Analógico 85L1 10A AC?

O Amperímetro Analógico 85L1 10A AC é um indicador visual de corrente montado em invólucro quadrado padronizado de baquelite e policarbonato transparente para instalação embutida em painéis elétricos. Desenvolvido para medição direta de correntes de $0$ a $10\text{ A}$ em sistemas de corrente alternada de $50\text{ Hz}$ e $60\text{ Hz}$ , o modelo dispensa o uso de transformadores de corrente (TC) externos ou resistores shunt adicionais, simplificando expressivamente a montagem física.

Seu quadrante frontal apresenta uma escala impressa em arco de alto contraste sobre fundo branco fosco, com traços de graduação pretos, letras normatizadas em padrão internacional e agulha de alumínio balanceada com contrapeso. O conjunto mecânico conta com uma câmara de amortecimento pneumático que suaviza oscilações bruscas do ponteiro provocadas por flutuações rápidas de carga, assegurando leitura estável e sem repiques desnecessários.

Para que serve?

Quadros de distribuição e comando de motores: monitoramento visual instantâneo do consumo de corrente em bombas, compressores, ventiladores industriais e exaustores monofásicos de até 10A.
Bancadas de teste e fontes AC variáveis (Variac): verificação precisa da corrente drenada durante ensaios dielétricos, calibração de cargas e testes de carga em equipamentos eletrodomésticos e ferramentas elétricas.
Sistemas de aquecimento e fornos elétricos: controle visual contínuo da integridade de resistências elétricas de aquecimento em 127V ou 220V, permitindo identificar imediatamente interrupções ou sobrecargas.

Por que devo usar?

Operação passiva sem fonte auxiliar: não requer fontes DC, pilhas, transformadores auxiliares ou conectores de alimentação lógica, operando ininterruptamente apenas com o fluxo de corrente da carga.
Indicação contínua True RMS: responde ao aquecimento real da corrente e ao valor eficaz quadrático médio, mantendo precisão mesmo em circuitos com distorções harmônicas comuns em controladores de potência por ângulo de fase (dimmers e tiristores).
Robustez industrial contra transitórios e ruídos: mecanismo imune a transientes elétricos rápidos, surtos de chaveamento, picos de tensão e descargas eletrostáticas que comumente travam ou danificam displays digitais.

Quando devo usar?

Recomendado: em quadros elétricos de máquinas industriais, painéis didáticos de bancada, sistemas de geradores AC monofásicos, comandos de iluminação pesada e circuitos de teste operando em frequências de $50\text{ Hz}$ ou $60\text{ Hz}$ com correntes nominais de até $10\text{ A}$ AC.
Não recomendado: em circuitos sob Corrente Contínua (DC) pura (para DC, utilize o modelo 85L1-DC com galvanômetro de bobina móvel e ímã permanente), circuitos com frequências elevadas acima de $400\text{ Hz}$ (onde a reatância indutiva da bobina distorce a calibração), ou para correntes contínuas acima de $10\text{ A}$ (para correntes de $20\text{ A}$ , $50\text{ A}$ ou $100\text{ A}$ AC, utilize amperímetros com transformador de corrente TC externo de relação $X/5\text{ A}$ ).

Pinout e diagrama de entradas/saídas

O instrumento 85L1 possui dois bornes traseiros roscados reforçados e elementos mecânicos frontais e traseiros de fixação:

Terminal / Elemento	Tipo	Localização	Função Técnica
Terminal 1	Parafuso M4 em Latão	Posterior (Esquerda / Superior)	Entrada de Corrente AC ( $I_{\text{IN}}$ ) — Conectar ao condutor de Fase proveniente do disjuntor de proteção.
Terminal 2	Parafuso M4 em Latão	Posterior (Direita / Inferior)	Saída de Corrente AC ( $I_{\text{OUT}}$ ) — Conectar ao condutor de Fase em direção ao polo de entrada da carga elétrica.
Regulador de Zero	Parafuso com Fenda Simples	Frontal Inferior (Base do Mostrador)	Ajuste mecânico do ponto de repouso da mola espiral para zerar o ponteiro na ausência de corrente.
Prisioneiros de Fixação	2 ou 4 Parafusos M3/M4	Posterior / Perímetro da Flange	Fixação mecânica sob pressão do instrumento contra a face traseira da chapa do painel elétrico.

💡 Dica: como o mecanismo de ferro móvel responde ao quadrado da corrente ( $i^2$ ), a polaridade entre o Terminal 1 e o Terminal 2 é indistinta em corrente alternada. No entanto, padronize sempre a entrada da linha viva no Terminal 1 e a saída para a carga no Terminal 2 para manter a consistência de cabeamento do painel.

Como fazer a ligação

Requisitos de instalação e alimentação

Para obter máxima precisão metrológica e garantir a segurança elétrica da instalação, observe os seguintes requisitos técnicos:

Topologia estritamente em série: o amperímetro analógico possui resistência interna próxima de zero. Ele deve ser inserido rigorosamente em série com o condutor de fase da carga.
Dimensionamento dos condutores de potência: para conduzir correntes contínuas de até $10\text{ A}$ conforme a norma técnica NBR 5410, utilize condutores de cobre com isolamento para $750\text{ V}$ ou $1000\text{ V}$ com bitola mínima de $1,5\text{ mm}^2$ (preferencialmente $2,5\text{ mm}^2$ para instalações industriais de longa distância).
Terminais de crimpagem: faça a terminação dos cabos obrigatoriamente com terminais de compressão tipo forquilha (garfo) ou tipo olhal para rosca M4. Evite prender cabos desencapados diretamente sob as porcas para não romper filamentos de cobre e criar pontos quentes (hotspots).
Proteção contra curto-circuito: o circuito alimentador deve conter um disjuntor termomagnético monopolar ou bipolar de proteção com corrente nominal máxima de $10\text{ A}$ (Curva B para cargas resistivas puras ou Curva C para cargas indutivas com corrente de partida).

Diagrama de ligação elétrica

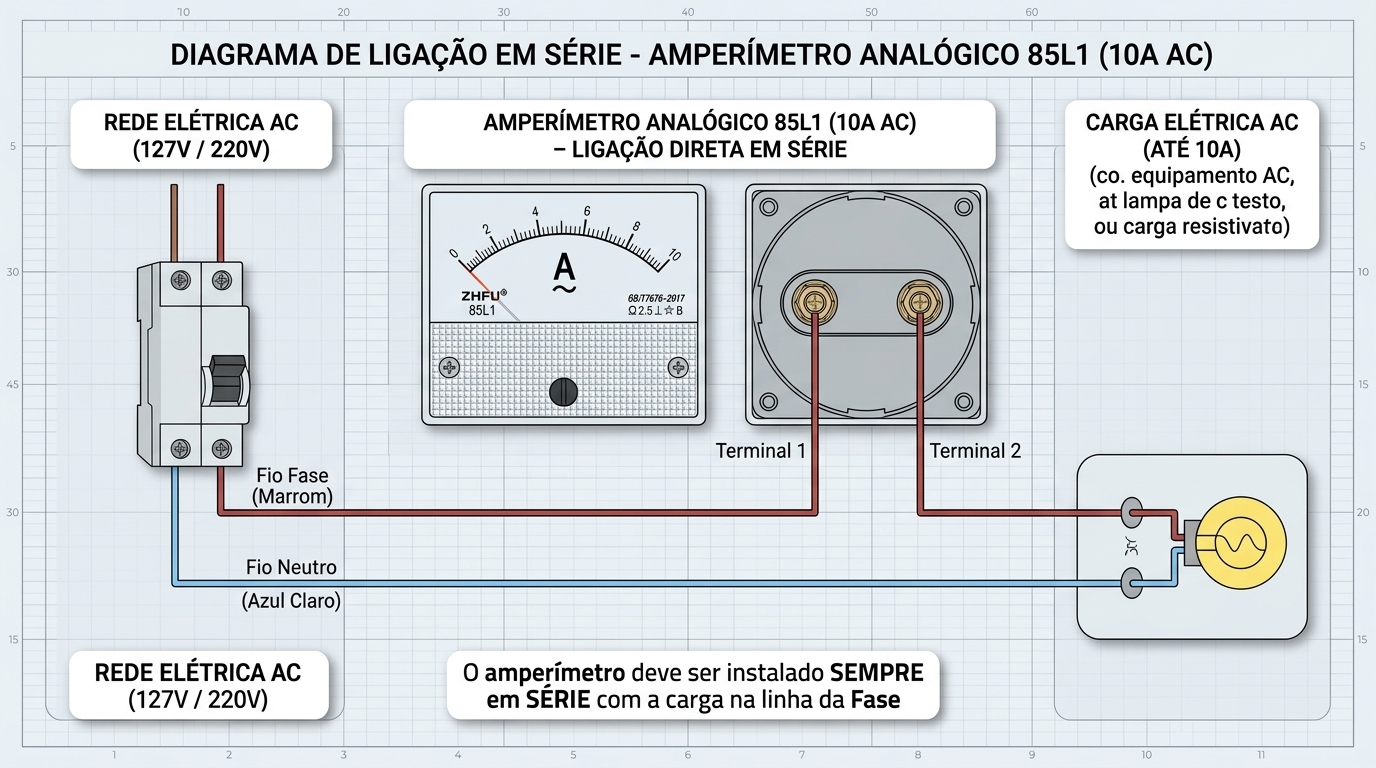

A ilustração a seguir apresenta o diagrama esquemático vetorial da instalação do Amperímetro Analógico 85L1 em série com a fase viva em uma rede elétrica de corrente alternada ( $127\text{ V}$ ou $220\text{ V}$ AC):

Diagrama de ligação elétrica do Amperímetro Analógico 85L1 10A AC

Conforme ilustrado no diagrama:

O condutor de Fase (L) sai da saída protegida do disjuntor e entra diretamente no Terminal 1 do 85L1.
Do Terminal 2 do 85L1, o condutor de fase continua em série até o borne de entrada da carga elétrica AC.
O condutor de Neutro (N) segue direto da barra de neutro do quadro de distribuição para o segundo polo da carga, sem jamais passar pelos terminais do amperímetro.

Tabela de conexões dos terminais

Origem (Dispositivo / Linha)	Condutor	Destino no Amperímetro 85L1	Destino na Carga Elétrica	Função Elétrica
Disjuntor de Proteção AC ( $10\text{ A}$ )	Fio Fase (Marrom / Vermelho)	Terminal 1 (Parafuso M4)	—	Alimentação de fase da linha para a bobina interna do instrumento.
Terminal 2 do Amperímetro 85L1	Fio Fase Seccionado (Marrom)	—	Terminal de Entrada da Carga	Continuidade da fase energizada após passar pelo circuito sensor do 85L1.
Barramento de Neutro do Quadro	Fio Neutro (Azul Claro)	—	Terminal de Retorno da Carga	Fechamento do circuito de corrente alternada da carga direto para a rede.
Barramento de Proteção (PE)	Fio Terra (Verde / Verde-Amarelo)	—	Carcaça Metálica da Carga / Painel	Proteção contra choques elétricos e correntes de fuga à terra.

Cuidados e observações de segurança

⛔ Perigo: NUNCA ligue os dois terminais do amperímetro em paralelo entre a Fase e o Neutro da rede elétrica. Como a resistência interna do enrolamento do 85L1 é de poucos miliohms, conectá-lo em paralelo causará um curto-circuito pleno instantâneo entre fase e neutro. Isso provocará explosão do instrumento, queima de trilhas, projeção de estilhaços plásticos e acionamento violento da proteção magnética da instalação.

⚠️ Atenção: Certifique-se de que a rede elétrica esteja completamente desenergizada e travada (procedimento LOTO — Lockout/Tagout) no disjuntor geral antes de manusear os condutores ou apertar os parafusos M4 traseiros.

⚠️ Atenção: Ao apertar as porcas M4 dos bornes traseiros, utilize duas chaves combinadas ou segure a porca inferior com cuidado para não torcer o eixo do borne sobre a carcaça de baquelite, o que poderia romper o enrolamento de cobre interno.

Como usar

Guia de operação passo a passo

Usinagem e recorte do painel:
- Faça uma furação cilíndrica central de $\varnothing 52\text{ mm}$ na chapa metálica ou placa plástica do painel.
- Perfure os 2 ou 4 furos laterais auxiliares para os prisioneiros de fixação conforme a máscara dimensional ( $48\text{ mm} \times 48\text{ mm}$ ).
Ajuste mecânico de zero (com o painel desenergizado):
- Com o aparelho na posição vertical de trabalho e sem nenhuma corrente circulando, verifique a posição do ponteiro.
- Se o ponteiro estiver ligeiramente deslocado em relação à marca $0$ , utilize uma chave de fenda pequena no parafuso central frontal para rotacioná-lo suavemente até alinhar o ponteiro com exatidão sobre o zero da escala.
Instalação e fixação mecânica:
- Insira o corpo do amperímetro pela face frontal do painel.
- Pela parte posterior, insira as arruelas de pressão e aperte as porcas nos prisioneiros laterais até o flange assentar com firmeza contra a superfície do painel.
Conexão elétrica dos cabos:
- Com o disjuntor de alimentação desligado, conecte o terminal olhal do cabo de Fase vindo do disjuntor ao Terminal 1.
- Conecte o terminal olhal do cabo que vai para a carga ao Terminal 2.
- Aperte as porcas M4 com torque firme moderado (~ $1,2\text{ N}\cdot\text{m}$ ).
Energização e monitoramento da leitura:
- Feche o compartimento e acione o disjuntor de alimentação da carga.
- O ponteiro defletirá suavemente até registrar a corrente drenada pelo equipamento em operação.

Modos de operação e ajustes

Leitura correta e prevenção de erro de paralaxe

Para garantir que a leitura corresponda à precisão Classe 2.5 do instrumento, o operador deve posicionar a linha de visão estritamente perpendicular ao centro do mostrador analógico. Observar a agulha em ângulos laterais oblíquos gera desvios de leitura induzidos pelo afastamento físico entre a lâmina do ponteiro e a chapa da escala graduada (erro de paralaxe).

Verificação de sobrecorrente transitória

Em partidas de motores de indução monofásicos, compressores de refrigeração e lâmpadas de descarga, a corrente de pico instantânea atinge de $3\times$ a $7\times$ a corrente nominal por alguns ciclos ( $100\text{ ms}$ a $300\text{ ms}$ ). O sistema de ferro móvel do 85L1 suporta essa sobrecarga mecânica e térmica transitória graças à sua inércia de massa e câmara de amortecimento pneumático. Caso o equipamento em regime contínuo ultrapasse $10\text{ A}$ , o circuito deve ser desligado para evitar sobreaquecimento da bobina.

Exemplos práticos de uso

Exemplo 1: Monitoramento de carga resistiva de bancada (Chuveiro / Estufa de Teste)

Em uma bancada de calibração para resistências elétricas alimentadas em $220\text{ V}$ com potência nominal de $1500\text{ W}$ , a corrente teórica esperada em regime permanente é calculada pela Lei de Ohm e definição de potência ativa:

P = V \times I \times \cos(\varphi)

Como a carga é puramente resistiva ( $\cos(\varphi) = 1$ ):

I = \frac{P}{V} = \frac{1500\text{ W}}{220\text{ V}} \approx 6,82\text{ A}

Ao ligar o disjuntor da bancada, o ponteiro do 85L1 defletirá suavemente até estacionar entre as marcas de $6\text{ A}$ e $8\text{ A}$ , registrando visualmente os $6,8\text{ A}$ eficazes. Caso uma espira da resistência entre em curto-circuito parcial e a corrente suba para $9,5\text{ A}$ , o operador detectará o desvio no ponteiro em tempo real antes da queima do isolamento.

Exemplo 2: Integração e calibração com microcontrolador (Arduino / ESP32)

Em painéis inteligentes de automação e telemetria IoT, é uma prática consagrada da engenharia associar um instrumento analógico na porta do painel (para visualização instantânea de operadores sem depender de redes ou telas) com um sistema digital embarcado (Arduino ou ESP32) para telemetria remota, alarmes via MQTT e registro histórico de consumo.

Para ler a corrente alternada no microcontrolador em conjunto com o amperímetro analógico, utiliza-se um Transformador de Corrente (TC) não invasivo SCT-013-000 ( $100\text{ A} / 50\text{ mA}$ ) ou versão dedicada de $10\text{ A}$ ( $10\text{ A} / 1\text{ V}$ ) abraçado no condutor de fase que sai do Terminal 2 do 85L1.

Circuito condicionador para entrada analógica do ESP32 / Arduino

Como o sinal de corrente alternada do TC é bipolar (oscila em valores positivos e negativos em relação ao zero), a entrada analógica do microcontrolador (ADC de 0 a 3,3V ou 0 a 5V) requer um circuito de condicionamento com divisor resistivo para criar um ponto de polarização (offset) em $V_{\text{CC}} / 2$ , desacoplado por um capacitor de $10\text{ }\mu\text{F}$ .

Abaixo está o código C++ completo e testado para a IDE Arduino e ESP32, que realiza a amostragem em alta velocidade, calcula o valor True RMS da corrente alternada e imprime a leitura na porta Serial para comparação direta com o ponteiro do 85L1:

/*
 * =====================================================================================
 * ROBOBUILDERS - SISTEMAS E AUTOMAÇÃO
 * Projeto: Monitoramento de Corrente AC True RMS com Validação em Amperímetro 85L1
 * Compatibilidade: Arduino Uno, Nano, Mega, ESP32 e ESP8266
 * =====================================================================================
 *
 * Descrição:
 * Este firmware realiza a amostragem de alta velocidade da forma de onda de corrente AC
 * capturada por um sensor de corrente (ex: SCT-013) instalado em série com o Amperímetro
 * Analógico 85L1. O algoritmo calcula o valor eficaz verdadeiro (True RMS) através da
 * integral discreta quadrática, permitindo calibrar o multiplicador em relação ao ponteiro.
 */

#include <Arduino.h>

// Definição dos pinos conforme a plataforma
#if defined(ESP32)
  const uint8_t PINO_SENSOR_ADC = 34;       // Pino ADC analógico do ESP32 (GPIO 34)
  const float TENSAO_REFERENCIA = 3.3;      // Tensão de referência do ADC em Volts
  const int RESOLUCAO_ADC = 4095;           // Resolução do ADC de 12 bits (4096 níveis)
#else
  const uint8_t PINO_SENSOR_ADC = A0;       // Pino analógico no Arduino Uno/Nano
  const float TENSAO_REFERENCIA = 5.0;      // Tensão de referência do ADC em Volts
  const int RESOLUCAO_ADC = 1023;           // Resolução do ADC de 10 bits (1024 níveis)
#endif

// Parâmetros de amostragem da rede de 60 Hz
const unsigned int CICLOS_REDE = 6;                    // Quantidade de ciclos completos amostrados
const unsigned long TEMPO_AMOSTRAGEM_MS = (CICLOS_REDE * 1000) / 60; // ~100 ms para 6 ciclos a 60 Hz

// Fator de calibração do sensor de corrente (ajustar comparando com a leitura do 85L1)
// Para um sensor SCT-013-000 com resistor de carga (burden) de 18 ohms em 5V: ~111.1
// Para módulo de corrente calibrado de 10A: ajustar até coincidir com o ponteiro analógico
float fatorCalibracao = 10.00;

// Variáveis para média móvel e estabilização de leitura
float correnteRMSAcumulada = 0.0;
unsigned long群ultimoEnvioSerial = 0;
const unsigned long INTERVALO_ENVIO_MS = 1000;         // Atualização a cada 1 segundo

/**
 * Função responsável por amostrar o sinal AC e calcular o valor True RMS
 */
float calcularCorrenteRMS(uint8_t pino, unsigned long tempoJanelaMs) {
  unsigned long tempoInicio = millis();
  unsigned long numeroAmostras = 0;

  double somaQuadrados = 0.0;
  double somaLeituras = 0.0;

  // 1ª Passagem: Determinar o nível DC médio de repouso (Offset Vcc/2)
  while ((millis() - tempoInicio) < (tempoJanelaMs / 2)) {
    int leituraBruta = analogRead(pino);
    somaLeituras += leituraBruta;
    numeroAmostras++;
    delayMicroseconds(100); // Taxa de amostragem controlada (~10 kHz)
  }

  if (numeroAmostras == 0) return 0.0;
  double offsetDC = somaLeituras / numeroAmostras;

  // 2ª Passagem: Amostragem True RMS subtraindo o offset DC medido
  tempoInicio = millis();
  numeroAmostras = 0;

  while ((millis() - tempoInicio) < tempoJanelaMs) {
    int leituraBruta = analogRead(pino);

    // Subtração da componente DC e conversão para tensão instantânea
    double tensaoCentralizada = (leituraBruta - offsetDC) * (TENSAO_REFERENCIA / RESOLUCAO_ADC);

    // Acúmulo do quadrado do sinal instantâneo
    somaQuadrados += (tensaoCentralizada * tensaoCentralizada);
    numeroAmostras++;
    delayMicroseconds(100);
  }

  if (numeroAmostras == 0) return 0.0;

  // Cálculo da média dos quadrados e raiz quadrada (Root Mean Square)
  double mediaQuadrados = somaQuadrados / numeroAmostras;
  double tensaoRMS = sqrt(mediaQuadrados);

  // Aplicação da constante de conversão de corrente (Amperes)
  float correnteCalculada = tensaoRMS * fatorCalibracao;

  // Supressão de ruído residual de bancada quando a carga está desligada
  if (correnteCalculada < 0.08) {
    correnteCalculada = 0.00;
  }

  return correnteCalculada;
}

void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.println(F("=================================================="));
  Serial.println(F("  RoboBuilders - Monitor de Corrente AC True RMS  "));
  Serial.println(F("  Validação Cruzada com Amperímetro Analógico 85L1 "));
  Serial.println(F("=================================================="));

  #if defined(ESP32)
    analogReadResolution(12);
    analogSetAttenuation(ADC_11db); // Permite ler até ~3.3V
  #endif
}

void loop() {
  // Executa o cálculo True RMS sobre uma janela síncrona com a rede elétrica
  float correnteInstantaneaRMS = calcularCorrenteRMS(PINO_SENSOR_ADC, TEMPO_AMOSTRAGEM_MS);

  // Envio periódico dos dados pela porta Serial
  if (millis() - ultimoEnvioSerial >= INTERVALO_ENVIO_MS) {
    ultimoEnvioSerial = millis();

    Serial.print(F("[TELEMETRIA] Corrente Medida: "));
    Serial.print(correnteInstantaneaRMS, 2);
    Serial.print(F(" A (RMS) | Status Ponteiro 85L1: "));

    if (correnteInstantaneaRMS < 0.1) {
      Serial.println(F("REPOUSO (0.0 A)"));
    } else if (correnteInstantaneaRMS <= 10.0) {
      Serial.println(F("OPERACIONAL NORMAL"));
    } else {
      Serial.println(F("ALERTA: SOBRECORRENTE (>10 A)!"));
    }
  }
}

Projetos

Para integrar a medição eletromecânica do Amperímetro Analógico 85L1 a um sistema inteligente completo com controle remoto de cargas AC de alta corrente, confira os projetos de painéis web documentados no blog da RoboBuilders:

Projeto: Painel Web para Placa ESP32 com 8 Relés de 30A (RB2553): aprenda a configurar e operar um firmware completo para acionamento de cargas industriais pesadas de até 30A em 127V ou 220V, com interface web responsiva em Dark Mode, portal captivo Wi-Fi e API RESTful integrada para controle de circuitos de potência direto pelo navegador do celular ou computador.
Projeto: Painel Web para Diagnóstico ESP32: conheça a estrutura de diagnóstico de rede, monitoramento de parâmetros de telemetria e interfaces para automação de comandos elétricos.

Conclusão

O Amperímetro Analógico 10A Corrente Alternada 85L1 destaca-se como uma solução robusta, confiável e de baixo custo para instrumentação de quadros de distribuição, bancadas de manutenção e painéis elétricos industriais.

Conceito e arquitetura: instrumento eletromecânico baseado no princípio de ferro móvel com resposta True RMS real, operando de forma 100% passiva sem necessidade de fontes de alimentação auxiliares;
Especificações e limites: capacidade para até $10\text{ A}$ AC contínuos, classe de precisão 2.5, tensão de isolamento de $2000\text{ V}$ e suporte a picos transitórios de partida de até $50\text{ A}$ ;
Pinagem e fixação: dois bornes roscados em latão M4 na traseira para inserção direta em série, mecanismo frontal de ajuste de zero e flange padrão DIN com recorte de $\varnothing 52\text{ mm}$ ;
Esquema de ligação em série: conexão obrigatória em série com a fase viva da rede, mantendo o neutro direto para a carga e assegurando proteção com disjuntor termomagnético adequado;
Operação e ajustes: guia prático de ajuste mecânico de zero da mola espiral, eliminação de erro de paralaxe e tolerância a sobrecorrentes transitórias de motores;
Aplicações práticas e telemetria: exemplos de monitoramento de cargas resistivas puras e projeto integrado com Arduino/ESP32 para leitura digital True RMS simultânea ao mostrador do painel;
Projetos integrados: conectividade e sinergia com os tutoriais de automação de alta potência e painéis web do blog RoboBuilders.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Amperímetro Analógico 10A Corrente Alternada 85L1: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
