Alicate Amperímetro Digital Profissional Aneng ST180: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o Alicate Amperímetro Digital Profissional Aneng ST180. Se desejar adquirir este produto, clique aqui.

O Aneng ST180 é um instrumento portátil de teste e medição elétrica que integra as funções de amperímetro alicate de corrente alternada (CA), voltímetro para tensão contínua (CC) e alternada (CA), ohmímetro, capacímetro, frequencímetro e detector de campo eletrostático sem contato (NCV — Non-Contact Voltage). Projetado com arquitetura de conversão analógico-digital de 4000 contagens, display de cristal líquido (LCD) retroiluminado e lanterna auxiliar embutida, o dispositivo atende tanto aos requisitos de manutenção elétrica em instalações prediais e industriais quanto às rotinas de bancada em robótica, sistemas embarcados e calibração de sensores de corrente para microcontroladores.

Especificações técnicas

O instrumento opera sob amostragem digital por dupla integração com seleção inteligente de escala nos modos de tensão e resistência, além de chaves de seleção direta para faixas de corrente alternada de até $400\,\text{A}$ .

Principais especificações

A tabela abaixo compila as características físicas, estruturais e funcionais do Aneng ST180:

Parâmetro	Especificação Técnica
Modelo	Aneng ST180
Tipo de Instrumento	Alicate Amperímetro Digital Portátil (Digital Clamp Meter)
Resolução do Display	LCD de $4000$ contagens ( $3\,\frac{3}{4}$ dígitos)
Taxa de Amostragem	Aproximadamente $3$ leituras por segundo
Abertura Máxima da Garra	$25\,\text{mm}$ (diâmetro máximo de condutor envolvido)
Alimentação	$2$ pilhas alcalinas tipo AAA de $1{,}5\,\text{V}$ (tensão total de $3{,}0\,\text{V CC}$ )
Consumo em Repouso (Sleep)	Desligamento automático inteligente após $15\,\text{min}$ sem uso
Material da Carcaça	Termoplástico ABS de alta resistência dielétrica
Dimensões Físicas	$139{,}8\,\text{mm} \times 38{,}0\,\text{mm} \times 10{,}4\,\text{mm}$
Peso Líquido	Aproximadamente $110\,\text{g}$ (sem as pilhas instaladas)
Recursos Auxiliares	Lanterna LED branca, Backlight no LCD, Data Hold, Detecção NCV
Indicação de Bateria Baixa	Ícone de advertência no visor quando a tensão das pilhas cair abaixo de $2{,}4\,\text{V}$
Indicação de Sobrecarga	Indicação textual `OL` (Overload) no visor

Características elétricas e operacionais

A precisão do Aneng ST180 é especificada para temperatura ambiente de $23\,^\circ\text{C} \pm 5\,^\circ\text{C}$ e umidade relativa inferior a $75\%$ , sendo válida pelo período de calibração de um ano:

\text{Erro Máximo} = \pm \left( \frac{\text{Leitura} \times a}{100} + b \times \text{Resolução} \right)

Onde:

$a\%$ : Incerteza percentual relativa ao valor medido pelo conversor A/D.
$b$ dígitos: Incerteza absoluta no bit menos significativo do visor LCD.

Tabela de faixas e precisão das grandezas

Função de Medição	Escala / Faixa	Resolução	Precisão $\pm(a\% + b\text{ dgt})$	Proteção de Sobrecarga
Corrente Alternada (AC)	$4{,}000\,\text{A}$	$0{,}001\,\text{A}$ ( $1\,\text{mA}$ )	$\pm(2{,}5\% + 8)$	$400\,\text{A}$ RMS contínuo
	$40{,}00\,\text{A}$	$0{,}01\,\text{A}$ ( $10\,\text{mA}$ )	$\pm(2{,}5\% + 5)$	$400\,\text{A}$ RMS contínuo
	$400{,}0\,\text{A}$	$0{,}1\,\text{A}$ ( $100\,\text{mA}$ )	$\pm(3{,}0\% + 5)$	$400\,\text{A}$ RMS contínuo
Tensão Contínua (DCV)	$4{,}000\,\text{V}$	$0{,}001\,\text{V}$	$\pm(0{,}5\% + 3)$	$600\,\text{V CC}$ / Pico CA
	$40{,}00\,\text{V}$	$0{,}01\,\text{V}$	$\pm(0{,}5\% + 3)$	$600\,\text{V CC}$ / Pico CA
	$400{,}0\,\text{V}$	$0{,}1\,\text{V}$	$\pm(0{,}5\% + 3)$	$600\,\text{V CC}$ / Pico CA
	$600\,\text{V}$	$1\,\text{V}$	$\pm(0{,}8\% + 5)$	$600\,\text{V CC}$ / Pico CA
Tensão Alternada (ACV)	$4{,}000\,\text{V}$	$0{,}001\,\text{V}$	$\pm(1{,}0\% + 3)$	$600\,\text{V CC}$ / Pico CA
	$40{,}00\,\text{V}$	$0{,}01\,\text{V}$	$\pm(1{,}0\% + 3)$	$600\,\text{V CC}$ / Pico CA
	$400{,}0\,\text{V}$	$0{,}1\,\text{V}$	$\pm(1{,}0\% + 3)$	$600\,\text{V CC}$ / Pico CA
	$600\,\text{V}$	$1\,\text{V}$	$\pm(1{,}2\% + 5)$	$600\,\text{V CC}$ / Pico CA
Resistência ( $\Omega$ )	$400{,}0\,\Omega$	$0{,}1\,\Omega$	$\pm(1{,}0\% + 3)$	$250\,\text{V CC}$ / Pico CA
	$4{,}000\,\text{k}\Omega \sim 400{,}0\,\text{k}\Omega$	$1\,\Omega \sim 100\,\Omega$	$\pm(1{,}0\% + 3)$	$250\,\text{V CC}$ / Pico CA
	$4{,}000\,\text{M}\Omega$	$1\,\text{k}\Omega$	$\pm(1{,}2\% + 5)$	$250\,\text{V CC}$ / Pico CA
	$40{,}00\,\text{M}\Omega$	$10\,\text{k}\Omega$	$\pm(1{,}5\% + 5)$	$250\,\text{V CC}$ / Pico CA
Capacitância ( $F$ )	$4{,}000\,\text{nF} \sim 400{,}0\,\mu\text{F}$	$1\,\text{pF} \sim 0{,}1\,\mu\text{F}$	$\pm(4{,}0\% + 5)$	$250\,\text{V CC}$ / Pico CA
	$4{,}000\,\text{mF}$	$1\,\mu\text{F}$	$\pm(5{,}0\% + 10)$	$250\,\text{V CC}$ / Pico CA
Frequência ( $\text{Hz}$ )	$4{,}000\,\text{Hz} \sim 4{,}000\,\text{MHz}$	$0{,}001\,\text{Hz} \sim 1\,\text{kHz}$	$\pm(1{,}0\% + 3)$	$250\,\text{V CC}$ / Pico CA
Teste de Diodo	Tensão de teste aberta $\approx 3{,}0\,\text{V}$ , corrente $\approx 1\,\text{mA}$	Exibe queda direta ( $V_f$ )	$250\,\text{V CC}$ / Pico CA
Continuidade com Bip	Limiar sonoro: disparo para $R < 50\,\Omega$	Bip sonoro contínuo	$250\,\text{V CC}$ / Pico CA

Descrição do produto

O Aneng ST180 foi concebido para simplificar diagnósticos em painéis elétricos residenciais, automotivos e de automação robótica através de sua garra indutiva compacta e bornes de entrada padrão para pontas de prova.

O que é o Alicate Amperímetro Aneng ST180?

O Aneng ST180 é um instrumento de medição eletroeletrônica de $4000$ contagens baseado em microprocessador dedicado de instrumentação que realiza a medição de corrente alternada sem a necessidade de interrupção física ou secionamento do circuito condutor. A captura da corrente ocorre pelo princípio do transformador de corrente (TC) toroidal integrado nas pinças articuladas da garra.

Além da capacidade amperimétrica, o instrumento integra um circuito interno de condicionamento de sinal que mede tensão contínua e alternada até $600\,\text{V}$ , resistência ôhmica até $40\,\text{M}\Omega$ , capacitância até $4\,\text{mF}$ , frequência até $4\,\text{MHz}$ e teste rápido de junções semicondutoras de diodos e continuidade.

Para que serve?

Medição de corrente de consumo CA sem interrupção de cabos: permite medir a corrente absorvida por motores monofásicos, bombas elétricas, fontes chaveadas e quadros de distribuição apenas abraçando um dos condutores de alimentação.
Diagnóstico e validação de tensões em circuitos elétricos e eletrônicos: possibilita checar fontes chaveadas de $12\,\text{V}/24\,\text{V}$ , barramentos de alimentação de $5\,\text{V}/3{,}3\,\text{V}$ , e tomadas de $127\,\text{V}/220\,\text{V}$ .
Verificação de continuidade e componentes passivos: viabiliza o teste instantâneo de cabos rompidos, trilhas de circuito impresso, bobinas de relés, resistores e capacitores eletrolíticos ou cerâmicos.

Por que devo usar?

Segurança operacional com isolamento galvânico: a leitura de corrente via garra indutiva dispensa a inserção de cabos em série com a carga, eliminando o perigo de faiscamento e choque elétrico comum em multímetros com borne de 10 A.
Detecção rápida de presença de fase sem contato (NCV): o sensor na extremidade superior da garra alerta visual e acusticamente sobre fios energizados sem encostar pontas metálicas.
Corpo ergonômico ultra-fino para painéis congestionados: a espessura de apenas $10{,}4\,\text{mm}$ e peso reduzido facilitam o posicionamento da garra em calhas e eletrodutos estreitos de painéis de comando.

Quando devo usar?

O Aneng ST180 é recomendado em situações como:

Medições em campo de corrente de regime e partida de motores elétricos, compressores e cargas AC residenciais ou industriais leves.
Calibração de sensores de corrente não invasivos (como o módulo SCT-013) conectados a controladores como Arduino, ESP32 e Raspberry Pi.
Inspeções rápidas em quadros de distribuição elétrica onde a agilidade do sensor NCV e a medição com garra agilizam a identificação de fases ativas e sobrecargas de disjuntores.

Quando não devo usar:

O ST180 mede corrente estritamente em Corrente Alternada (AC) através da sua garra; não deve ser utilizado para medir corrente contínua (CC) via garra (para corrente contínua em baterias e painéis solares via garra, é necessário um alicate amperímetro com sensor de Efeito Hall DC, ou usar um shunt resistivo de precisão).
Em barramentos industriais pesados com correntes superiores a $400\,\text{A}$ ou tensões nominais acima de $600\,\text{V}$ (Categoria de sobretensão acima de CAT III).

Pinout e diagrama de entradas/saídas

O equipamento possui bornes de entrada na extremidade inferior e controles ergonômicos na carcaça:

Terminal / Elemento	Posição Física	Identificação	Função e Aplicação
Garra Amperimétrica (Clamp)	Topo do instrumento	Indução $400\,\text{A}$ MAX	Capta o fluxo magnético gerado pela corrente alternada do condutor envolvido.
Gatilho de Abertura	Lateral esquerda	Alavanca tátil	Aciona a abertura mecânica das mandíbulas da garra para engate no condutor.
Sensor NCV	Ponta da garra	Símbolo `NCV`	Antena interna que detecta campos eletrostáticos de $90\,\text{V} \sim 1000\,\text{V CA}$ .
Lanterna LED	Base frontal da garra	LED ultrabranco	Iluminação do ponto de medição para trabalho em caixas e quadros escuros.
Chave Seletora Rotativa	Painel central	Escalas serigrafadas	Seleciona o modo de operação: `OFF`, `4A~`, `40A~`, `400A~`, `V~`, `V=`, `\Omega/Diodo/Bip`, `Hz`, `NCV`.
Botão SEL / Lanterna	Painel frontal superior	`SEL / 🔦`	Alterna subfunções no visor e aciona a lanterna frontal por pressão longa.
Botão HOLD / Backlight	Painel frontal superior	`H / BL`	Congela a leitura atual no visor (Data Hold) e ativa a iluminação do LCD.
Borne COM	Base inferior esquerda	`COM` (Preto)	Terminal de referência comum de potencial zero ( $0\,\text{V}$ ) para ponta preta.
Borne INPUT	Base inferior direita	`INPUT V/Ω/Hz` (Vermelho)	Terminal positivo de entrada para testes com ponta vermelha de prova.

Como fazer a ligação

Requisitos de instalação e alimentação

Instalação das Pilhas:
- Desligue a chave rotativa para a posição OFF.
- Utilize uma chave de fenda Phillips para soltar o parafuso da tampa traseira do compartimento de pilhas.
- Insira duas pilhas alcalinas tipo AAA ( $1{,}5\,\text{V}$ ), respeitando estritamente a polaridade gravada no fundo do compartimento.
- Recoloque a tampa e aperte o parafuso de fixação antes de ligar o instrumento.
Pontas de Prova:
- Utilize as pontas de prova isoladas de segurança padrão banana $4\,\text{mm}$ fornecidas com o aparelho.
- Conecte o pino banana preto ao borne COM e o pino banana vermelho ao borne INPUT.

Diagrama de ligação elétrica

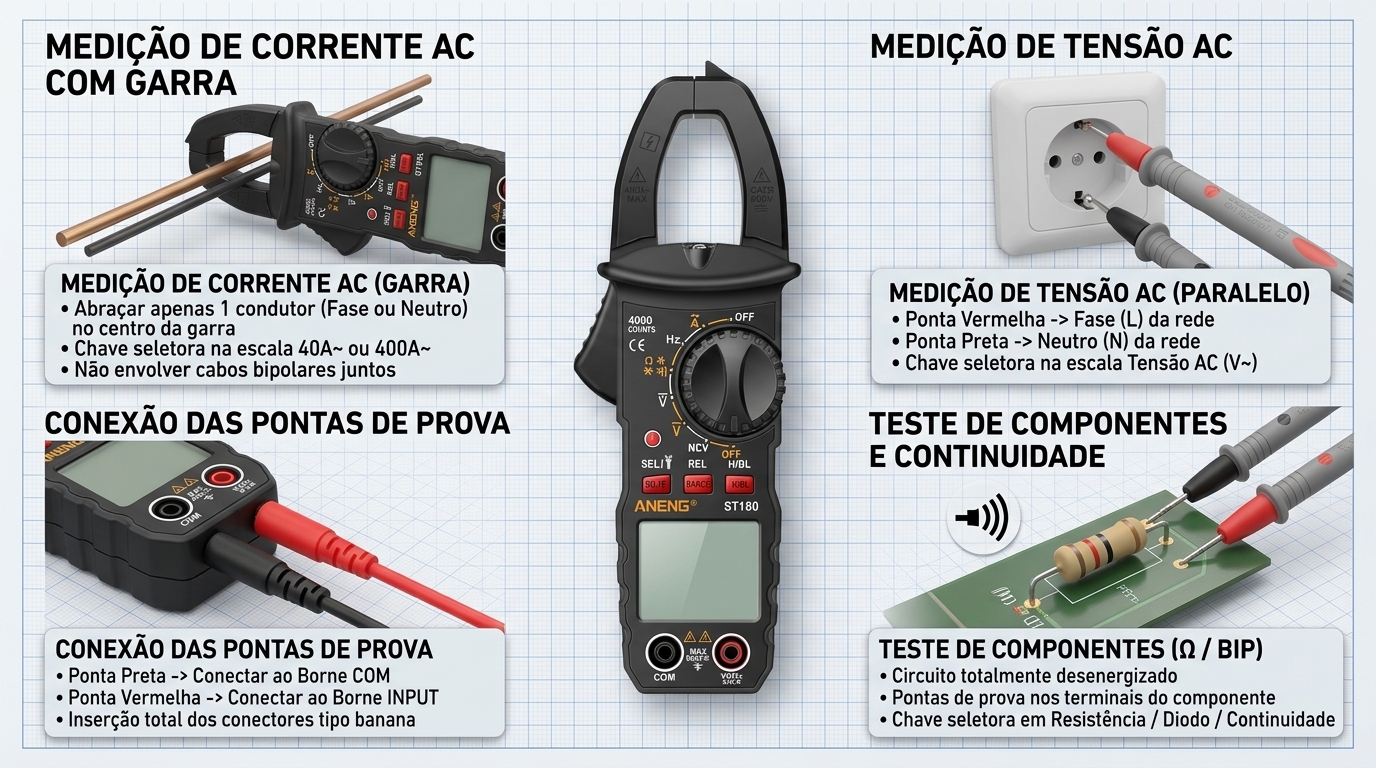

O infográfico abaixo sintetiza a anatomia operacional do instrumento e os procedimentos corretos de conexão para medição de corrente com garra, tensão de rede e componentes:

Diagrama de ligação elétrica do Alicate Amperímetro Digital Profissional Aneng ST180

O diagrama acima detalha a visão central do instrumento com seus blocos funcionais operando de forma autônoma:

Bloco 1 (Topo Esquerdo): Ilustra a medição com a garra amperimétrica envolvendo estritamente um único condutor isolado (Fase), fundamental para que o transformador interno registre a corrente real da carga.
Bloco 2 (Base Esquerda): Mostra o encaixe seguro das pontas de prova nos bornes COM e INPUT.
Bloco 3 (Topo Direito): Representa a aferição de tensão alternada de tomada em ligação paralelo entre condutores de Fase e Neutro.
Bloco 4 (Base Direita): Demonstra o teste de resistência e continuidade com o circuito integralmente desenergizado.

Tabela de conexões dos terminais

Grandeza a Medir	Ponto de Medição / Terminal de Origem	Conexão no Aneng ST180	Cor / Conector	Observações Técnicas
Corrente Alternada (CA)	Condutor individual de alimentação da carga (Fase)	Abraçado pelo centro da Garra Amperimétrica	Garra aberta/fechada	Nunca envolver Fase e Neutro juntos. O cancelamento dos fluxos magnéticos resulta em leitura nula ( $0\,\text{A}$ ).
Tensão Alternada (CA)	Tomada / Barramento Fase ( $127\,\text{V} / 220\,\text{V}$ )	Borne INPUT do alicate	Vermelho	Ponta de prova vermelha em paralelo com a linha viva.
Tensão Alternada (CA)	Tomada / Barramento Neutro ( $0\,\text{V}$ )	Borne COM do alicate	Preto	Ponta de prova preta conectada ao neutro da rede.
Tensão Contínua (CC)	Polo Positivo de fonte, bateria ou regulador	Borne INPUT do alicate	Vermelho	Leitura direta do potencial positivo em relação ao terra.
Tensão Contínua (CC)	Polo Negativo / GND do circuito	Borne COM do alicate	Preto	Referência comum de terra do circuito sob teste.
Resistência / Continuidade	Terminal 1 do resistor ou trilha desenergizada	Borne INPUT do alicate	Vermelho	Circuito obrigatoriamente sem nenhuma tensão aplicada.
Resistência / Continuidade	Terminal 2 do resistor ou trilha desenergizada	Borne COM do alicate	Preto	O buzzer soará continuamente se a resistência for inferior a $50\,\Omega$ .
Detecção NCV	Cabo elétrico ou eletroduto sob suspeita de tensão	Ponta plástica da Garra Amperimétrica	Sem fio	Manter a ponta da garra próxima do condutor sem contato metálico.

Cuidados e observações de segurança

⛔ Perigo: Nunca aplique tensões superiores a $600\,\text{V CC}$ ou $600\,\text{V CA}$ de pico entre os bornes de entrada e a referência de terra. Em medições de circuitos de rede elétrica ( $127\,\text{V}/220\,\text{V}$ ), mantenha seus dedos rigorosamente atrás dos ressaltos plásticos de proteção das pontas de prova para evitar choque elétrico.

⚠️ Atenção: Antes de medir resistência ( $\Omega$ ), capacitância ( $F$ ) ou teste de diodo, certifique-se de que a alimentação do circuito sob teste foi completamente desligada e que todos os capacitores de alta tensão estejam totalmente descarregados. A aplicação de potencial elétrico nestas escalas pode queimar o conversor de entrada do instrumento.

💡 Dica: Para medir correntes muito pequenas em circuitos de baixa potência (ex.: $10\,\text{mA} \sim 100\,\text{mA}$ ), enrole o condutor da fase dando $10$ voltas completas através da garra amperimétrica. O valor exibido no display será multiplicado por $10$ . Em seguida, divida o valor lido por $10$ para obter a corrente real com alta resolução.

Como usar

Guia de operação passo a passo

Procedimento para Medição de Corrente Alternada com Garra:
- Gire a chave seletora para a escala de corrente correspondente à carga estimada: 4A~, 40A~ ou 400A~. Se a corrente for desconhecida, inicie na escala de 400A~.
- Pressione o gatilho lateral para abrir as pinças da garra.
- Envolva apenas um único condutor (somente a Fase ou somente o Neutro) no centro da garra e solte o gatilho, garantindo que as mandíbulas se fechem com encaixe perfeito.
- Observe a corrente eficaz (RMS) exibida diretamente no display LCD.
- Se a leitura for inferior a $4\,\text{A}$ , comute a chave seletora para a escala 4A~ para obter resolução de $1\,\text{mA}$ .
Procedimento para Medição de Tensão (CC ou CA):
- Conecte a ponta preta ao borne COM e a ponta vermelha ao borne INPUT.
- Gire a chave seletora para V~ para tensão alternada ou V= para tensão contínua.
- Toque com as pontas metálicas de prova em paralelo com os pontos de medição.
- Para tensões contínuas, se a ponta vermelha for conectada ao potencial de menor tensão, o visor exibirá o sinal negativo (-).
Procedimento para Detecção de Tensão Sem Contato (NCV):
- Gire a chave seletora para a posição NCV.
- Aproxime a ponta superior da garra do fio, conduíte ou tomada sob verificação.
- Conforme a intensidade do campo eletrostático alternado detectado, o visor exibirá traços horizontais progressivos (-, --, ---, ----), o LED indicador frontal piscará e o buzzer emitirá bipes acelerados.

Modos de operação e ajustes

Função Retenção de Dados (Data Hold):
- Pressione brevemente a tecla H/BL. O símbolo H surgirá no canto superior do LCD e o valor da leitura congelará na tela, permitindo retirar o alicate de locais de difícil visualização para efetuar a leitura.
- Pressione a tecla novamente para liberar o visor.
Iluminação do Visor e Lanterna:
- Pressione a tecla H/BL por $2$ segundos para ligar a luz de fundo do display LCD. A luz desliga automaticamente após cerca de $15$ segundos para poupar energia das pilhas.
- Pressione a tecla SEL / 🔦 por $2$ segundos para acender o LED da lanterna na parte frontal.

Exemplos práticos de uso

Aferição e calibração de sensor de corrente SCT-013 com ESP32 / Arduino

Na robótica e na automação predial com microcontroladores, o Aneng ST180 atua frequentemente como padrão de bancada para calibrar sensores de corrente AC não invasivos como o SCT-013-000 ( $100\,\text{A} / 50\,\text{mA}$ ) ou SCT-013-030 ( $30\,\text{A} / 1\,\text{V}$ ) acoplados ao conversor analógico-digital de um ESP32 ou Arduino Uno.

Princípio físico e cálculo da calibração

A corrente que circula por um fio gera um campo magnético segundo a Lei de Ampère-Maxwell:

\oint \vec{B} \cdot d\vec{\ell} = \mu_0 I_{\text{condutor}}

O valor eficaz da corrente alternada senoidal é dado por:

I_{\text{RMS}} = \sqrt{\frac{1}{T} \int_{0}^{T} i^2(t) \, dt}

Ao conectar o sensor SCT-013 com circuito de polarização em meia tensão ( $V_{\text{CC}}/2$ ) no pino ADC (GPIO 34 do ESP32 ou A0 do Arduino), comparamos a leitura do firmware com a leitura real fornecida pelo Aneng ST180 no mesmo condutor. O fator de calibração corrigido ( $K_{\text{novo}}$ ) é calculado por:

K_{\text{novo}} = K_{\text{atual}} \times \left( \frac{I_{\text{ST180}}}{I_{\text{MCU}}} \right)

Código completo para calibração com ESP32 / Arduino

O código abaixo realiza a amostragem em alta velocidade, calcula a corrente eficaz $I_{\text{RMS}}$ sobre $60\,\text{Hz}$ e exibe os parâmetros na porta serial para conferência com o Aneng ST180:

/**
 * ============================================================================
 * Projeto: Calibração de Sensor de Corrente SCT-013 com ESP32 / Arduino
 * Referência de Bancada: Alicate Amperímetro Digital Aneng ST180
 * Autor: Engenharia RoboBuilders (blog.robobuilders.com.br)
 * ============================================================================
 */

#include <Arduino.h>

// Definição do pino analógico conectado ao sensor de corrente
#if defined(ESP32)
  const int PINO_SENSOR = 34;       // Pino ADC no ESP32 (GPIO 34 - ADC1)
  const float VREF = 3.3;           // Tensão de referência do ADC no ESP32
  const int ADC_MAX_VAL = 4095;     // Resolução de 12 bits no ESP32
#else
  const int PINO_SENSOR = A0;       // Pino analógico no Arduino Uno/Mega
  const float VREF = 5.0;           // Tensão de referência no Arduino (5V)
  const int ADC_MAX_VAL = 1023;     // Resolução de 10 bits no Arduino
#endif

// Constante de calibração do sensor (exemplo: SCT-013-030 para 30A / 1V)
// Ajuste este valor comparando a saída com o visor do Aneng ST180
float fatorCalibracao = 30.0;

// Parâmetros de amostragem da onda senoidal de 60 Hz
const unsigned int NUMERO_AMOSTRAS = 800;

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000) {
    // Aguarda conexão da porta serial
  }

  Serial.println("=================================================");
  Serial.println("   RoboBuilders - Calibração com Aneng ST180   ");
  Serial.println("=================================================");

  #if defined(ESP32)
    // Configura atenuação do ADC para faixa completa de 3.3V no ESP32
    analogSetAttenuation(ADC_11db);
  #endif
}

/**
 * Função para calcular a corrente eficaz (IRMS) a partir das amostras do ADC
 */
float calcularCorrenteRMS() {
  double somaQuadrados = 0;

  // Tensão de repouso teórica no divisor de tensão (VCC / 2)
  float tensaoCentro = VREF / 2.0;

  for (unsigned int i = 0; i < NUMERO_AMOSTRAS; i++) {
    int leituraBruta = analogRead(PINO_SENSOR);

    // Converte a leitura bruta do ADC em tensão instantânea (Volts)
    float tensaoInstantanea = (leituraBruta * VREF) / (float)ADC_MAX_VAL;

    // Remove o offset de nível DC adicionado pelo divisor de tensão
    float sinalAC = tensaoInstantanea - tensaoCentro;

    // Converte a tensão no resistor de carga para corrente instantânea
    float correnteInstantanea = sinalAC * fatorCalibracao;

    // Acumula os quadrados para cálculo RMS
    somaQuadrados += (correnteInstantanea * correnteInstantanea);

    // Pequeno intervalo entre amostras para cobrir múltiplos ciclos de 60Hz
    delayMicroseconds(100);
  }

  // Média quadrática e raiz para obter o valor RMS
  float correnteRMS = sqrt(somaQuadrados / NUMERO_AMOSTRAS);

  // Filtro de ruído mínimo para compensar ruído térmico em vazio
  if (correnteRMS < 0.08) {
    correnteRMS = 0.0;
  }

  return correnteRMS;
}

void loop() {
  float correnteMedidaMCU = calcularCorrenteRMS();

  Serial.print("Corrente calculada pelo MCU: ");
  Serial.print(correnteMedidaMCU, 3);
  Serial.println(" A");
  Serial.println("-> Verifique o valor exibido na garra do Aneng ST180.");
  Serial.println("-> Se houver divergência, atualize o fatorCalibracao pela fórmula.");
  Serial.println("-------------------------------------------------");

  delay(1500);
}

Projetos

Para aplicar medições de corrente em sistemas de automação integrados e controle de cargas de alta potência, confira o projeto prático desenvolvido pela equipe RoboBuilders:

Painel Web para Placa ESP32 com 8 Relés de 30A (RB2553): Aprenda a construir um painel de acionamento via rede Wi-Fi para cargas industriais de até $30\,\text{A}$ , integrando rotinas de monitoramento e proteção elétrica.

Conclusão

Neste manual técnico, apresentamos o funcionamento completo do Alicate Amperímetro Digital Profissional Aneng ST180:

Detalhamos a arquitetura do display de $4000$ contagens, as proteções dielétricas e a precisão em escalas de corrente até $400\,\text{A}$ e tensão até $600\,\text{V}$ .
Explicamos a metodologia de medição por indução da garra, enfatizando a regra crítica de abraçar apenas um condutor por teste.
Apresentamos os terminais de entrada, cuidados de segurança elétrica e métodos de detecção de fase sem contato (NCV).
Demonstramos um exemplo prático de aplicação em bancada utilizando o Aneng ST180 como instrumento de aferição e calibração para sensores de corrente acoplados a microcontroladores ESP32 e Arduino.

Com este guia em mãos, você está apto a operar o Aneng ST180 com total conformidade técnica, segurança e máxima precisão em suas montagens e diagnósticos eletrônicos.

Solução de problemas

Olá! Sou o assistente técnico da RoboBuilders. Descreva seu problema com o Alicate Amperímetro Digital Profissional Aneng ST180: Manual Técnico Completo e eu ajudarei a encontrar a solução.

O assistente usa IA e pode errar. Confirme informações críticas no datasheet oficial do fabricante.
