Como usar o Osciloscópio Digital DSO138

Neste post iremos mostrar como utilizar e programar o Osciloscópio Digital DSO138. Composição, calibração e uso. Para comprar esse produto em nossa loja, clique aqui.

Sumário

Informações gerais

  • O osciloscópio DSO138 é um osciloscópio miniatura barato e de baixa velocidade;
  • 2,4″ de Tela de LCD TFT (matriz de 320 x 240 pontos, 262 mil cores) que exibe formas de onda nítidas e claras;
  • Simplicidade na estrutura e facilidade na montagem e operação;
  • Muito relevante para o profissional ou estudante de eletrônica;
  • Formas de onda de tensão, corrente e frequência, valor eficaz, valor de pico a pico da onda, dentre outros parâmetros;
  • Necessita uma fonte de alimentação de 9Vcc que deve ser adquirida separadamente.
  • O DSO138 é parcialmente open-sourced, o que abre a possibilidade de os usuários adicionarem funcionalidades diferentes ou desenvolver novas aplicações no hardware.

Especificações Técnicas

  • Kit Osciloscópio Digital DSO138 versão 13803K montado;
  • Taxa máxima de amostragem em tempo real: 1Msps;
  • Precisão: 12Bits;
  • Profundidade do buffer de amostragem: 1024 bytes;
  • Largura de banda analógica: 0 – 200KHz;
  • Sensibilidade Vertical: 10mV/Div – 5V/Div (1-2-5 modo progressivo);
  • Impedância de entrada: 1MO;
  • Tensão máxima de entrada: 50Vpp (sonda 1:1), 400Vpp (sonda 10:1);
  • Modos de acoplamento: DC/AC/GND;
  • Faixa de base de tempo horizontal: 10µs/Div – 50s/Div (1-2-5 modo progressivo);
  • Modos automático, regular e one-shot;
  • Gatilho de borda ascendente ou descendente;
  • Função hold para congelar a exibição da forma de onda;
  • Teste de sinal de onda quadrada 1Hz/3,3V;
  • Dimensões da tela: 52 x 40mm;
  • Dimensões da placa: 117 x 76mm.

Componentes do Ociloscópio Digital DSO138

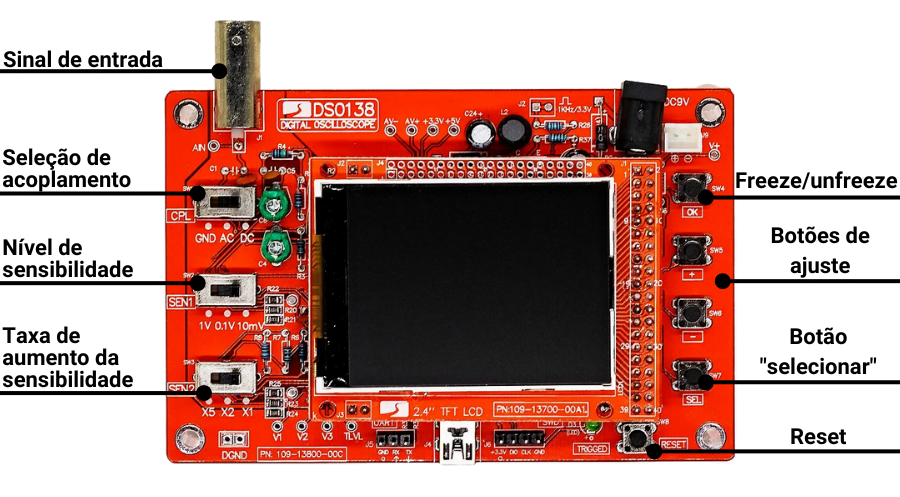

Componentes da placa do Ociloscópio Digital DSO138

O ajuste do osciloscópio é feito através de 3 chaves seletoras a esquerda e 4 push-buttons a direita.

A direita, o botão de seleção [SEL] nos permite selecionar entre as funções:

  • Base de Tempo: Define a taxa de amostragem do osciloscópio, que determina a frequência máxima que pode ser medida com precisão.
  • Modo de Disparo: Permite ajustar a forma como o osciloscópio exibe as formas de onda.
  • Borda de Disparo: Define o ponto onde o osciloscópio começa a exibir as formas de onda.
  • Nível de Disparo: Ajusta a sensibilidade do osciloscópio para medir sinais com diferentes níveis de tensão.
  • Posição Horizontal e Vertical: Permite ajustar a visualização das formas de onda na tela do osciloscópio.
Esses parâmetros são essenciais para a leitura e interpretação correta dos sinais elétricos exibidos.

Com os botões + e – ajustamos os valores de cada função.

A esquerda, primeiro temos a chave seletora de acoplamento [CLP], podendo ser GND,AC ou DC. Abaixo temos os níveis de sensibilidade e por ultimo a taxa de aumento dessa sensibilidade.

Calibração

Caso montado o kit ou tenha comprado um já montado, é sempre necessário verificar o calibração do seu dispositivo. Como sempre há alguma capacitância entre a entrada do osciloscópio e o sonda de aterramento, a unidade precisa ser calibrada para obter melhores resultados de medição para sinais de alta frequência. Se você trocar as sondas ou os cabos das sondas por algo parecido comprimento diferente, isso se torna particularmente importante. A calibração pode ser facilmente feito com a ajuda do sinal de teste embutido no jumper J2.

  1. Coloque a chave [SEN1] em 0,1V e a chave [SEN2] em X5;
  2. Defina a chave [CPL] para AC ou DC;
  3. Conecte a ponta de prova vermelha ao terminal de sinal de teste, J2, no canto superior direito da placa. Deixe a ponta de prova preta (aterramento) desconectada;
  4. Ajuste a base de tempo para 0,2ms. Você deve ver uma forma de onda quadrada. Se o traço não estiver estável, ajuste o nível de disparo (o triângulo rosa na borda direita da tela) até obter uma exibição estável;
  5. Gire o capacitor trimmer, C4, com uma pequena chave de fenda não metálica, de modo que a forma de onda exiba um ângulo reto agudo nos cantos esquerdo superior e inferior (borda de ataque) da onda quadrada;
  6. Coloque a chave [SEN1] em 1V e a chave [SEN2] em X1. Deixe todas as outras configurações inalteradas;
  7. Ajuste o capacitor trimmer, C6, com uma pequena chave de fenda não metálica, de modo que a forma de onda exibe um ângulo reto agudo nos cantos esquerdo superior e inferior (borda de ataque) da onda quadrada;

Observação: Esses capacitores trimmer giram 360 graus, geralmente fornecendo dois locais onde a configuração estará correta; um enquanto aumenta a capacitância, o outro enquanto diminui a capacitância.

Leitura de um sinal de LED com Arduino utilizando o Ociloscópio Digital DSO138

Passo 1: Instalação do Arduino IDE

O primeiro passo para começar a usar o Osciloscopio Digital DSO138 com o ambiente de programação do Arduino é instalar o programa no computador.

Caso já tenha a IDE do Arduino Instalada, pule para o próximo tópico.

Veja o Passo a passo por esta página.

Passo 2: Utilizando o exemplo blink

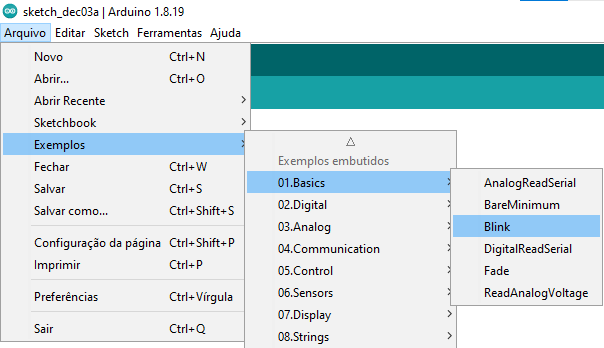

  1. Abra a IDE do Arduino, entre em Arquivos ➞ Exemplos ➞ 01.Basics ➞ Blink:
Janela da ferramenta Arquivo
  1. Altere o delay () na linha 12 para 100 milli-segundo e carregue o programa no Arduino. O programa deve ficar da seguinte forma (Se achar mais prático, copie e cole este código na sua IDE):

					// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(100);                       // wait for a 0,1 second
}

Passo 3: Como conectar as pontas de prova no arduino

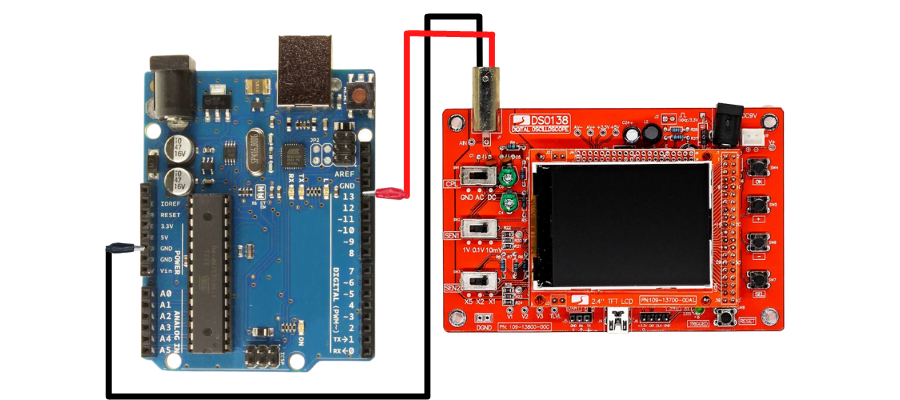

Diagrama de conexão das pontas de prova
  1. Ligue o arduino e alimente o osciloscópio;
  2. Conecte a ponta de prova aos pinos do Arduino (Ponta preta no GND e vermelha no pino 13);

Passo 4: Como fazer a leitura do sinal blink

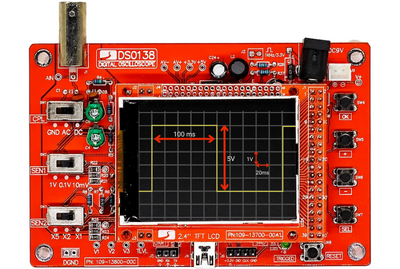

Representação do resultado esperado no display

  1. Para fazer a leitura do sinal de Blink LED:

    • Coloque a chave CPL na posição DC;
    • Coloque a chave SEN1 na posição 1V;
    • Coloque a chave SEN2 na posição X1.

    Dessa forma, o osciloscópio fica configurado para leitura de Corrente Contínua e uma resolução de 1V por quadrado do gráfico no eixo vertical.

  2. No lado direito, utilize o botão SEL para alterar entre as funções e com os botões + e – ajuste os valores de cada uma delas:

    • Pressione o botão SEL até que a caixinha verde de seleção no display pare em 0.5V que é a base de tempo.
    • Pressione o botão + até que o valor alcance 20ms (cada quadrado horizontal correspondendo a 20ms);
    • Pressione o botão SEL mais uma vez e deixe o modo de disparo em NORM (normal);
    • Pressione o botão SEL novamente e deixe o disparo em borda de subida;
    • Configure ainda o nível de disparo em 2.33V e ajuste a posição vertical e horizontal para que o gráfico fique centralizado.

Conclusão

O Osciloscópio Digital DSO138 vem como uma opção simples e barata para fazer testes e análises. Essa combinação de características os torna ideais para projetos educacionais e protótipos, mas menos adequados para aplicações industriais que demandam alta precisão.
