Neste post, será apresentado como instalar e programar o controlador de velocidade pwm com reverse, uma peça completa para automação de motores DC em geral. Se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Controlador digital programável;
  • Controle inteligente e prolongado;
  • Controle de motores DC até 50V;
  • Prático, compacto e simples;
  • Instalação e programação rápidas.

Especificações técnicas

  • Tensão de entrada: 12 – 55VDC;
  • Corrente máxima de Pico: 40A;
  • Corrente máxima para regime permanente: 30A;
  • Faixa de ajuste: 0 -100%;
  • Freqüência de Chaveamento: 15 khz;
  • Conexão: bloco de terminais;
  • Tipo de motor: Motores de escova;
  • Exibição de ajuste digital: Porcentagem 0 -100%;
  • Frequencia do Controle: 433MHZ;
  • Tipo de bateria do controle remoto: Botão CR2032;
  • Sensores compatíveis: NPN ou Contato seco NA;
  • Dimensões externas: 105mm x 96mm x 70mm;
  • Dimensões para encaixe em painel: 98mm x 63mm.

Como instalar o Controlador

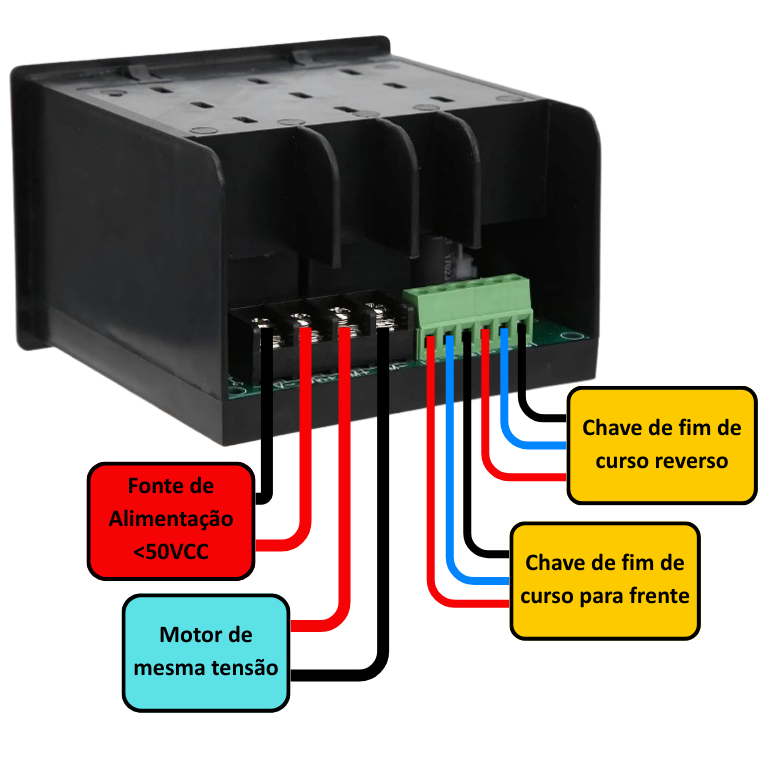

A instalação do produto é bem simples necessitando para seu funcionamento apenas a fonte e o motor. As chaves de fim de curso não são necessárias para o funcionamento do dispositivo, porém adicionam mais uma camada de controle à este.

Como Programar o Controlador

  1. Ligue o produto à fonte e aperte o botão Run/Stop para ligar o controlador;
  2. Segurando o botão 🕒 aperte os botões D+, H+, M+ para configurar o dia da semana, hora e minuto respectivamente;
  3. Em seguida, aperte o botão P para entrar no modo de programação;
  4. Existem 24 configurações para ligar(ON) e desligar(OFF), para alternar você deve apertar repetidamente o mesmo botão P;
  5. Dentro de uma configuração seja ON ou OFF, você pode configurar o tempo para ativação e desligamento com os botões D+, H+ e M+, sendo que o dia da semana pode ser configurado para mais de um na mesma programação, por exemplo: Sábado e Domingo, fazendo com que aquela programação seja executada aos fins de semana;
  6. Para sair do modo de configuração aperte o botão 🕒;
  7. O relógio tem uma trava interna que se ativa após um período de inatividade para evitar mal funcionamento;
  8. Para desligar essa trava aperte e segure o botão C/R por 4 segundos até que o símbolo de cadeado saia do display.

Botão Função
Manual Ativa a saída e altera o modo de funcionamento entre ON, OFF e Auto
P Acessa o modo de programação
D+ Altera o dia
H+ Altera a hora
M+ Altera o minuto
R Liga e reseta o controlador
🕒 Altera o horário atual
C/R Desbloqueia o controlador

FAQ

Saída não se ativa com o horário desejado:

Verifique se o controlador está no modo Auto, verifique o horário atual e programado nas configurações de ON/OFF e que os fios estão conectados corretamente;

Display desligado:

Verifique a alimentação do display;

Dificuldades com a programação:

Tente recomeçar do zero, para isso aperte o botão R para resetar as configurações.

Conclusão

Visto como instalar e programar o controlador CN101A, pode-se observar que ele é prático e versátil para automatizar sistemas diversos com praticidade. Com a instalação correta ele poderá manter um controle estável por muitos meses.
