Como Usar o Medidor de Componentes LCR-T4

Como usar o medidor de componentes LCR-T4

Neste post, será apresentado como usar o medidor de componentes LCR-T4, como calibra-lo e exemplos de medições. Além disso, se desejar adquirir esse medidor da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Medidor de componentes eletrônicos com precisão;
  • Podem ser medidos: resistores, potenciômetros, capacitores, diodos, transistores (incluindo mosfets), retificadores (SCR’s), reguladores, leds e ESR;
  • Detecção automática do tipo de transistores (NPN e PNP), mosfets (tipo P e tipo N), JFETs, diodos, IGBTs (tipo P e tipo N), tiristores e triacs;
  • Medição do fator de amplificação (ganho) entre base-emissor dos transistores bipolares. Transistores de Darlington também pode ser identificados pelo testador;
  • Consumo baixo de energia;
  • Medição rápida (cerca de 2 segundos).

Especificações técnicas

  • Tensão de alimentação: bateria 9V;
  • Corrente em standby: 0.02µA;
  • Corrente nominal em operação: 25mA;
  • Resistência medida: 0,1Ω a 50MΩ;
  • Capacitância medida: 25pF a 100000µF;
  • Indutância medida: 0,01mH a 20H;
  • Display: LCD 128×64 com luz de fundo;
  • Dimensões: 7,2×6,25cm;
  • Peso: 48g.

Como usar o medidor LCR-T4

  1. Conecte a bateria 9V;
  2. Insira o componente no socket ZIL (em azul na foto) nas numerações 1 2 3. A ordem da numeração ao inserir o componente não afetará a medição, pois o testador irá automaticamente detectar os pinos conectados;
  3. ATENÇÃO: CAPACITORES DEVEM SER DESCARREGADOS ANTES DE SEREM TESTADOS;
  4. Pressione o botão teste e após alguns segundos o display mostrará as informações do componente testado. Caso apareça a informação “No, unknown or damaged part”, confira a conexão e tente novamente.

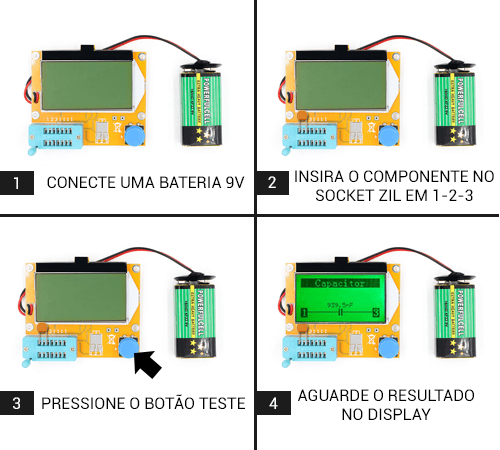

Passo a Passo de como usar o medidor de componentes LCR-T4

Como Calibrar o LCR-T4

Tutorial em vídeo

Guia Escrito

O Testador de Componentes LCR-T4 já vem calibrado de fábrica, no entanto, com o tempo pode ser necessária a calibração. Para isto, siga os passos abaixo. Deixe reservado jumper/fios e um capacitor > 100nF não polarizado.

  1. Insira um jumper nos espaços de conexão 1 2 3 e pressione o botão teste. Irá aparecer a mensagem “Pls prepare a capacitor, capacitance > 100nF“;
  2. Aguarde até que apareça a seguinte mensagem: “Pls, isolate the probe”. Então, retire o jumper do conector;
  3. Aguarde até que apareça a mensagem: “Insert a capacitor 1-3, capacitance > 100nF“. Insira o capacitor reservado entre os conectores 1 e 3. *SEMPRE DESCARREGUE O CAPACITOR;
  4. Aguarde alguns segundos e o testador se calibrará automaticamente.

Exemplos de medição

Erro

Display LCR-T4 ao apresentar erro
Teste sem componentes

Essa imagem aparecerá no display sempre que o teste for feito sem componentes, com algum componente estranho/danificado ou com mal contato. Quando ocorrer, verifique as conexões e tente novamente.

Resistor

Display LCR-T4 ao medir resistor
Medição de Resistor

Essa tela aparecerá quando o teste for feito em resistores conectados entre os terminais 1 e 2. Nessa imagem foi o teste feito com um resistor de 200ohms com tolerância de 5%.

Diodo

Display LCR-T4 ao medir diodo
Medição de diodo

Imagem de teste feito com diodo comum entre os contatos 1 e 2.

Capacitor

Display LCR-T4 ao medir capacitor
Medição de Capacitor

Medição de Capacitor de 1mF entre os terminais 2 e 3.

MOSFET

Display LCR-T4 ao medir MOSFET
Medição de Mosfet

Tela mostrada ao medir um Mosfet de canal P.

TRIAC

Display LCR-T4 ao medir TRIAC
Medição de Triac

Medição de um TRIAC apontando quais são os terminais do mesmo.

Conclusão

Visto como usar o Medidor de Componentes LCR-T4, pode-se observar que ele é prático e versátil para medição com baixo custo. Com a ligação correta e calibrações regulares, se terá informações úteis, práticas e precisas por muito tempo.
