Como Instalar e Programar o Controlador de Chocadeira
ZFX - W9002

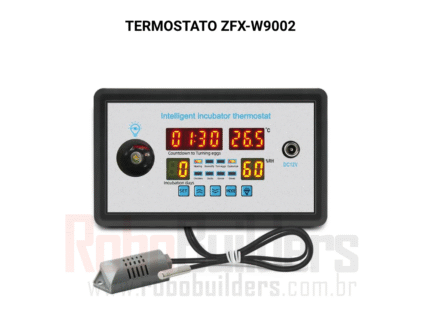

Neste post, será apresentado como instalar e programar o controlador de chocadeira ZFX – W9002, uma peça completa para automação completa de chocadeiras. Se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Termostato e higrostato digital programável;
  • Controle inteligente e preciso de temperatura e umidade;
  • Controle de Ventoinhas e motores para garantir a saúde dos ovos;
  • Prático, robusto e compacto;
  • Instalação e programação simples.

Especificações técnicas

  • Modelo: ZFX – W9002;
  • Tensão de alimentação: 110/220v, 50 / 60hz;
  • Saída para aquecedor: 110/220VCA;
  • Saída para motor: 110/220VCA;
  • Saída para Ventoinha: 12VCC;
  • Saída para Umidificador: 12VCC;
  • Faixa de medição de temperatura: 0 ~ 90℃;
  • Faixa de medição de umidade relativa: 0 ~ 99%RH;
  • Comprimento do fio do sensor: 24cm;
  • Dimensões do corpo: 70mm x 135mm x 30mm;
  • Dimensões da frente: 88mm x 150mm.

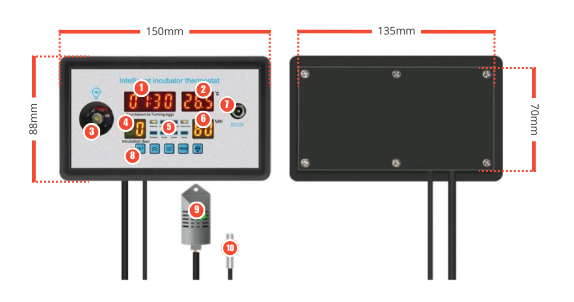

Interface do Controlador

  1. Contagem para rotação dos ovos;
  2. Temperatura;
  3. Lâmpada para visualização dos ovos;
  4. Dias de incubação;
  5. Leds de operação;
  6. Porcentagem de umidade;
  7. Conector 12V;
  8. Botões;
  9. Sensor de umidade;
  10. Sensor de temperatura.

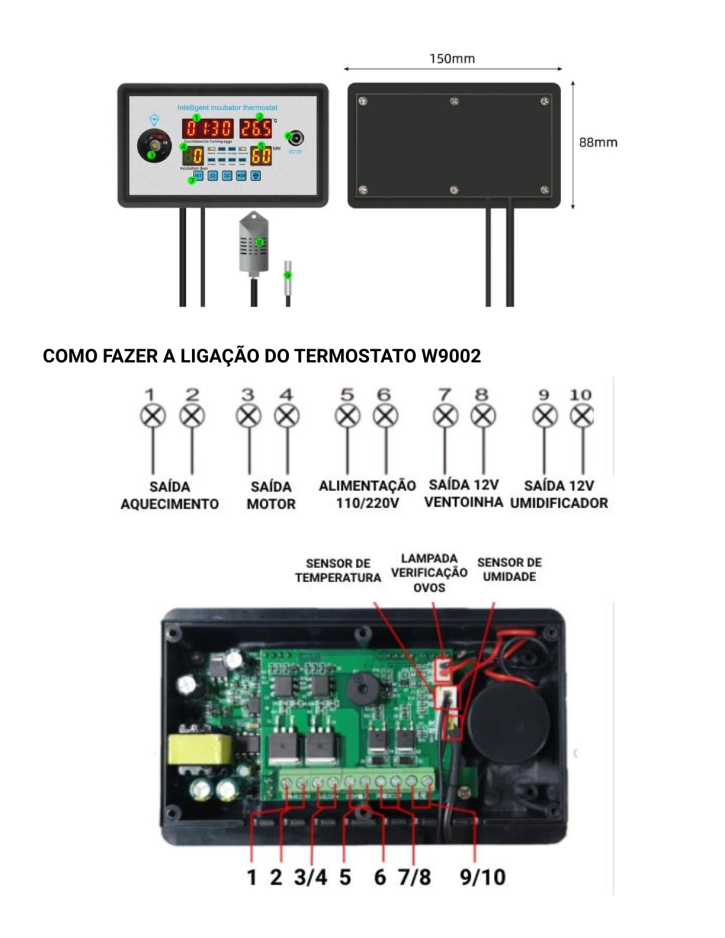

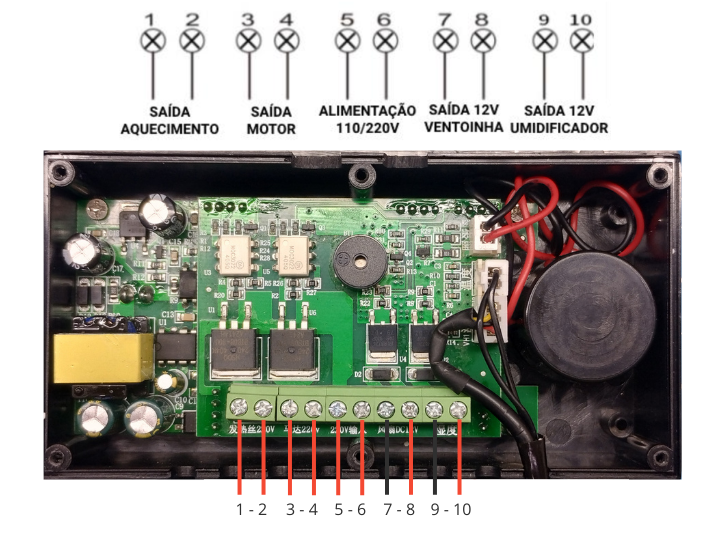

Como instalar o ZFX - W9002

Para instalar e configurar o termostato ZFX – W9002 é importante saber que ele possuí diferentes tensões de saída. Sendo estas aquecedor e motor 110/220VCA, de acordo com a alimentação, e 12VCC para o umidificador e ventoinhas.

Como programar o termostato

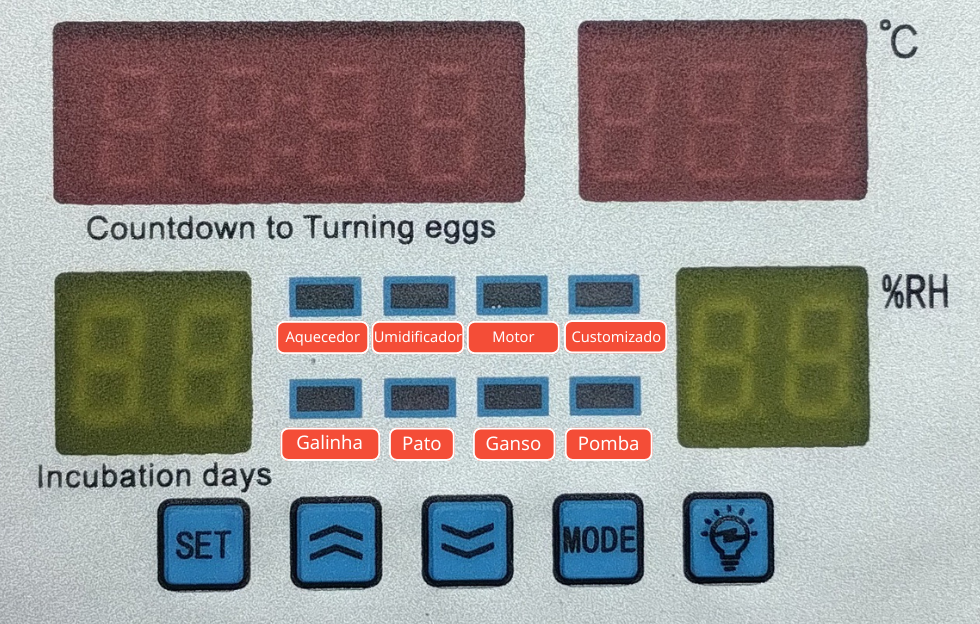

Modos pré-configurados

O controlador já vem com configurações prontas para galinhas, patos, gansos e pombas. Para alternar entre estas aperte o botão MODE repetidamente até que o led correspondente esteja piscando, depois segure o botão MODE até que o led pare de piscar e fique aceso.

Modo Customizado

Caso queira configurar cada parâmetro de forma independente ou seja necessário calibrar os sensores, você pode entrar no modo de configuração pressionando e segure o botão SET até que apareça o código P1 no contador de dias de incubação. Alterne entre parâmetros com o botão SET e ajuste seus valores com os botões △▽.

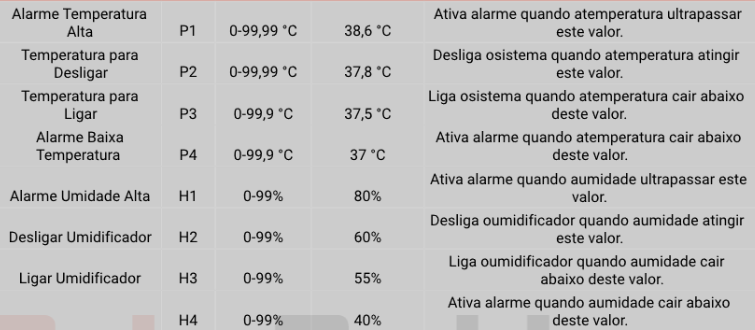

Confira abaixo a lista dos códigos e limites dos parâmetros.

FAQ

Saída não se ativa com a leitura desejada:

Confira se configurou corretamente os valores de ativação e desligamento e que não estão invertidos.

Ciclagem liga/desliga frequente:

Tente aumentar a diferença entre as leituras de ativação e desligamento.

Sensor não atualiza:

Verifique as conexões e o local de instalação.

Leitura incorreta:

Verifique as conexões e o local de instalação dos sensores, após isso faça a calibração do sensor com a ajuda de um sensor externo.

Conclusão

Visto como instalar e programar o controlador de chocadeira FZX – W9002, pode-se observar que ele é prático e versátil para automatizar esse sistema com praticidade. Com a instalação correta ele poderá manter um ambiente ideal para diversas espécies.
