Como Instalar e Programar o Termostato ZFX - 7016K

Neste post, será apresentado como instalar e programar o controlador de chocadeira ZFX – 7016K, uma peça completa para automação completa de chocadeiras. Se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Termostato digital programável;
  • Controle inteligente e preciso de temperatura;
  • Controle de aquecedores e refrigeradores;
  • Prático, robusto e compacto;
  • Instalação e programação simples.

Especificações técnicas

  • Modelo: ZFX-7016K;
  • Materiais: ABS;
  • Tensão: 110-220V;
  • Saída de relé: 30A;
  • Comprimento do fio do sensor: 1m;
  • Faixa de temperatura: 1°C – 999°C;
  • Erro de medição: ±1°C;
  • Precisão de controle: ±1°C;
  • Temperatura de trabalho: 1°C – 80°C;
  • Tamanho do item: 85,5 x 75 x 34,5mm;
  • Tamanho do pacote: 100 x 85 x 50mm.

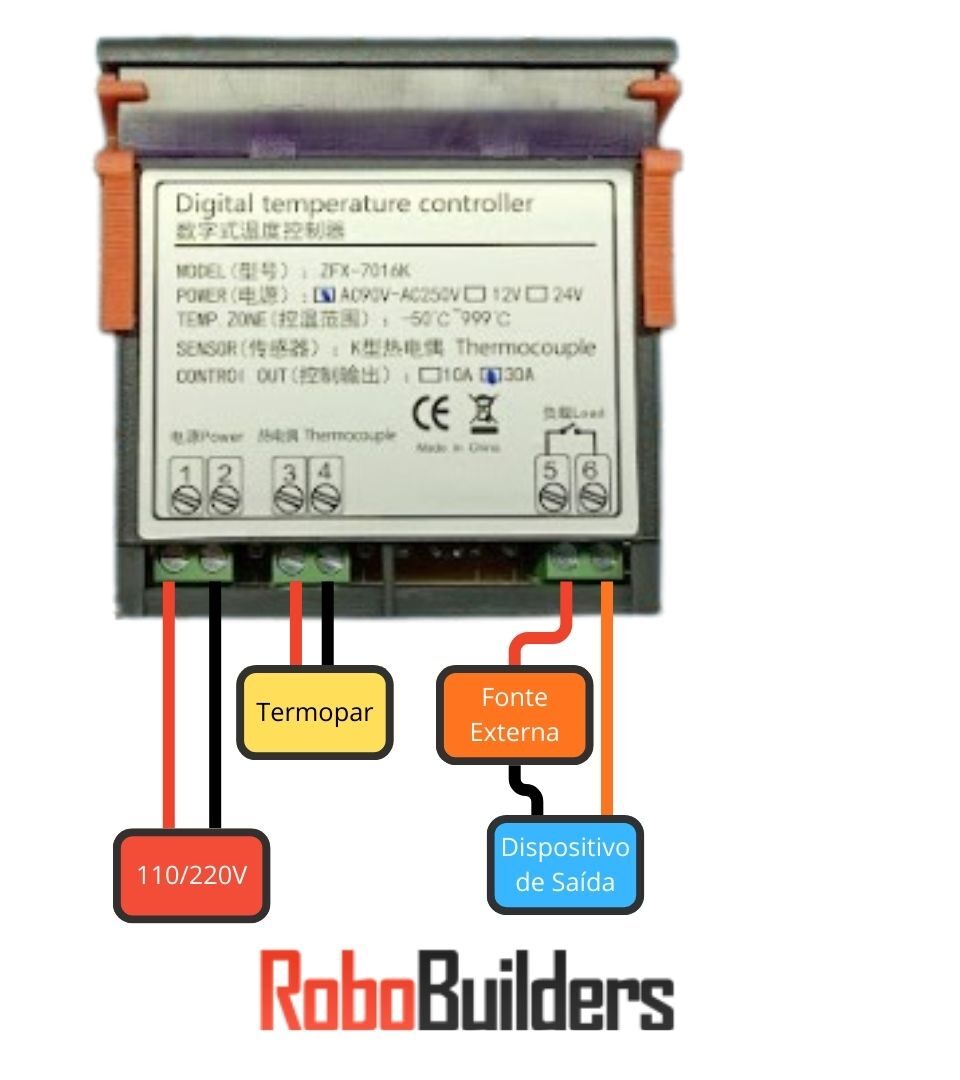

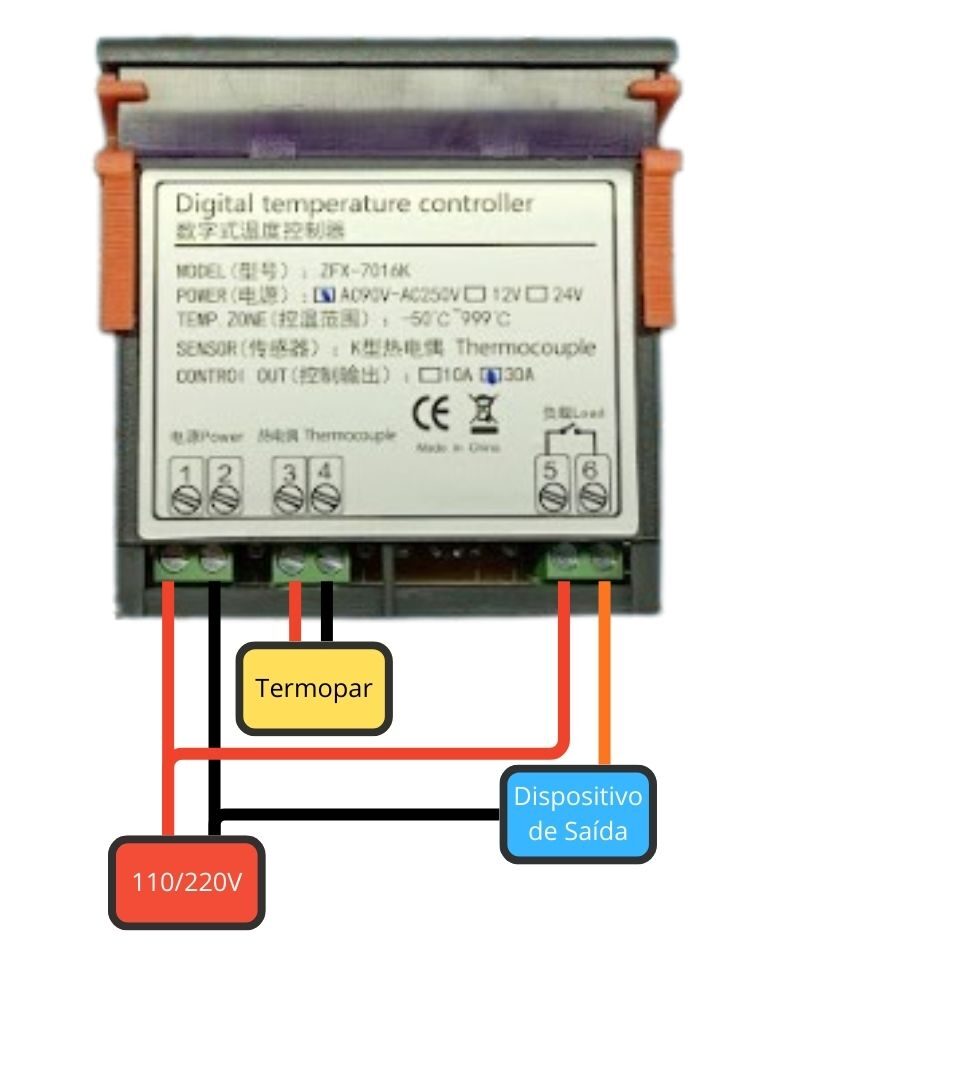

Como instalar o ZFX - 7016K

Para instalar e configurar o termostato ZFX – 7016K é importante saber que ele possuí saída chaveada. Podendo ser conectados dispositivos de saída com diferentes alimentações.

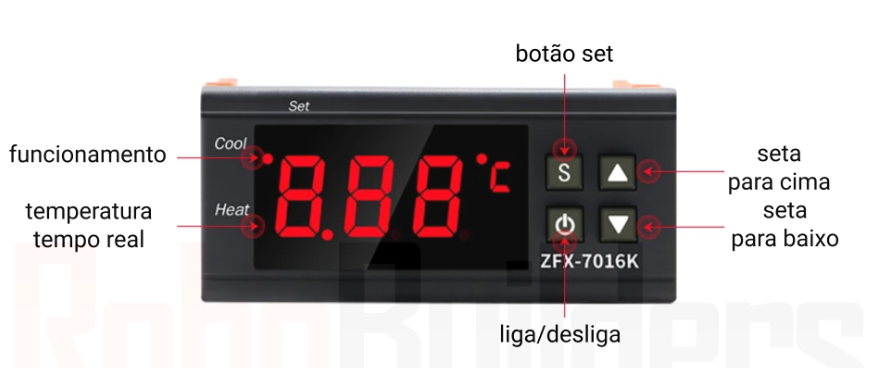

Como Programar o Termostato

  1. Ligue o produto na tomada e aguarde a inicialização;
    •  Caso não ligue sozinho, aperte o botão power por 3 segundos;
  2. Para iniciar o modo de configuração aperte a tecla S por 3 segundos;
  3. Dentro desse modo é possível selecionar o parâmetro que desejar, ver seu valor atual ou alterar o mesmo;
  4. Para escolher o parâmetro use as teclas  ↑ ↓;
  5. Veja o valor atual do parâmetro apertando a tecla S;
  6. Para alterar esse valor, pressione as teclas  ↑ ↓;
  7. Por fim, aperte o botão power para confirmar o valor;
    • Caso apareça Er no display, o parâmetro não foi salvo corretamente.


CódigoFunçãoVariaçãoValor padrão
HCModo de operação

H: Aquecedor

C: Refrigerador

C
CFUnidade de Medida

F: Fahrenheit

C: Celsius

C
CACalibração-5° ~ 5°0°
AHAlarme de Temperatura Alta-50 ~ 999°999°
ALAlarme de Temperatura Baixa-50 ~ 999°-50°
HSLimite superior de Temperatura-50 ~ 999°999°
LS Limite inferior de Temperatura-50 ~ 999°-50°
PTDelay de entre ativações0 ~ 10 min0
DHisterese0.1 ~ 100°5°

FAQ

Saída não se ativa com a leitura desejada:

Confira se configurou corretamente os valores de ativação e desligamento e que não estão invertidos.

Ciclagem liga/desliga frequente:

Tente aumentar a diferença entre as leituras de ativação e desligamento.

Sensor não atualiza:

Verifique as conexões e o local de instalação.

Leitura incorreta:

Verifique as conexões e o local de instalação dos sensores, após isso faça a calibração do sensor com a ajuda de um sensor externo.

Conclusão

Visto como instalar e programar o termostato FZX – 7016K, pode-se observar que ele é prático e versátil para automatizar esse sistema com praticidade. Com a instalação correta ele poderá manter um ambiente ideal para diversas espécies.
