Como Instalar e Configurar o Termostato W1209-WK

Como instalar e programar o termostato digital W1209-WK

Neste post, será apresentado como instalar e programar o termostato W1209-WK bem como exemplos de aplicação. Além disso, se desejar adquirir esse controlador da nossa loja RoboBuilders, clique aqui.

Sumário

Informações gerais

  • Termostato digital programável;
  • Prático, robusto e compacto;
  • Instalação e programação simples;
  • Termostato blindado (impermeável);

Especificações técnicas

  • Alimentação: 12V;
  • Faixa de controle de temperatura: -50 a 110 °C;
  • Modos de trabalho: Aquecimento e resfriamento;
  • Resolução: 0.1 °C;
  • Precisão do sensor: ±0,2°C;
  • Sensor de entrada: NTC 10K (a prova d’água);
  • Dimensões: 48 x 29 x 32mm;

Método de ligação

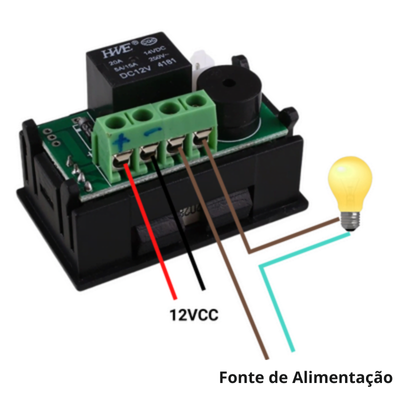

O Controlador de Temperatura W1209-WK trabalha com a tensão de alimentação de 12VCC, sendo necessário a utilização de uma fonte de alimentação que forneça no mínimo 1A de corrente para a correta funcionalidade do dispositivo. Para realizar a ligação dos fios, faça como descrito na imagem a seguir:

A alimentação da saída pode ser feita com uma fonte de até 220VCA e 10A também funcionando em VCC.

Configuração inicial

  1. Aperte a tecla SET, com os botões + e – escolha a temperatura desejada e aguarde o display para de piscar;
  2. Entre no menu de configuração segurando a tecla SET por 3 segundos. Aqui serão apresentados dois valores, o parâmetro em cima e o valor embaixo. Os parâmetros vão de P0 à P6 e seguem a tabela abaixo:



Código Função Variação Valor padrão
P0 Aquecimento/Resfriamento H/C C
P1 Histerese 0,1-30°C 2,0°C
P2 Limite máximo -45C°~110°C 110°C
P3 Limite mínimo -50°C~105C° -50°C
P4 Correção de temperatura (Calibração) -10°C a 10°C 0°C
P5 Tempo de atraso (Delay) 0 a 10 minutos 0
P6 Temperatura de alarme (parar o funcionamento) -50°C a 120°C OFF

P0 – Modo de Operação

  1. C (Cooling/Resfriamento): O relé LIGA quando a temperatura SOBE acima do setpoint
  2. H (Heating/Aquecimento): O relé LIGA quando a temperatura DESCE abaixo do setpoint

P1 – Histerese (Zona Morta)

A histerese é oque define quando o dispositivo desligará.

P2 e P3 – Limites de Temperatura

Funcionam como travas de segurança:

  1. P2: Previne configuração de temperatura muito alta, caso ultrapassado o display mostrará “HHH“
  2. P3: Previne configuração de temperatura muito baixa, caso ultrapassado o display mostrará “LLL“

P4 – Calibração do Sensor

Use para corrigir leituras incorretas:

  1. Compare com termômetro confiável
  2. Ajuste o offset para compensar diferenças

P5 – Atraso de Acionamento

Adiciona um tempo mínimo antes de acionar o relé novamente.

P6 – Sistema de Alarme

Define uma temperatura onde o sistema é desligado. (Não emite som)

Exemplos de Programação

Controle de aquecimento para viveiros

Imagem retirada da Página Freepik.com
Para manter os seres vivos de um ambiente qualquer à uma temperatura agradável, pode-se configurar o controlador de temperatura da seguinte forma:

  1. Temperatura objetivo: 18ºC;
  2. P0: H;
  3. P1: 6ºC.

Assim, ele irá ligar o equipamento conectado sempre que a temperatura medida pelo sensor for menor que 18°C (temperatura objetivo) e desligar quando a temperatura ultrapassar 24°C

Controle de resfriamento de refrigerador

Imagem retirada da Página Freepik.com
Já no cenário de ter que resfriar um ambiente para conservar algo, é possível configurar o equipamento da seguinte forma:

  1. Temperatura objetivo: 5ºC;
  2. P0: C;
  3. P1: 10ºC.

Assim, ele irá ligar o equipamento conectado sempre que a temperatura medida pelo sensor for maior que 5°C (Temperatura objetivo) e desligar quando a temperatura chegar aos -5°C.



FAQ

Display mostra “888” ou “LLL”

  1. Causa: Sensor desconectado ou temperatura abaixo do limite
  2. Solução: Verifique conexão do sensor NTC ou ajuste P3

Display mostra “HHH”

  1. Causa: Temperatura acima do limite ou alarme ativado
  2. Solução: Verifique P2 e configurações de alarme (P6)

Relé não aciona (LED vermelho apagado)

  1. Possíveis causas:
    • Setpoint não atingido
    • Histerese muito grande
    • Modo incorreto (P0)
  2. Solução: Verifique configurações e temperatura atual

Relé não alimenta o dispositivo (LED vermelho aceso)

  1. Causa: Fiação incorreta do relé
  2. Solução: Verifique conexões K0/K1 conforme esquema

Dispositivo liga/desliga muito frequentemente

  • Causa: Histerese muito pequena
  • Solução: Aumente P1 para 2-5°C

Temperatura mostrada está incorreta

  1. Causa: Sensor descalibrado
  2. Solução: Use P4 para ajustar calibração

Problema com temperaturas negativas

  1. Solução: Use P4 para “truque de offset”
    • Exemplo: Para -1°C real, configure P4=-6 e setpoint=+5°C

Dicas Avançadas

Para Máxima Precisão

  1. Posicione o sensor longe de fontes de calor direto
  2. Use histerese mínima (0,1-0,5°C)
  3. Calibre regularmente com termômetro de referência

Para Maior Durabilidade

  1. Use proteção contra surtos de tensão
  2. Mantenha histerese adequada para reduzir ciclos
  3. Adicione delay (P5) para equipamentos sensíveis

Para Economia de Energia

  1. Ajuste histerese para valor ótimo (não muito pequena)
  2. Use limites de temperatura apropriados
  3. Considere horários de operação

Avisos de Segurança

  1. NUNCA exceda 12V na alimentação do módulo
  2. SEMPRE desligue a energia antes de fazer conexões
  3. VERIFIQUE a capacidade do relé versus consumo do dispositivo
  4. USE fusíveis apropriados no circuito
  5. MANTENHA o módulo em local seco e ventilado
  6. NÃO use em aplicações críticas sem redundância



Conclusão

Visto como instalar e programar o W1209-WK, pode-se observar como ele é prático e versátil para automatizar aquecimento e resfriamento com baixo custo e pouco espaço. Com a ligação correta e parâmetros bem ajustados, você terá um controle estável, seguro e durável.
