Como Ligar e Programar o Termostato Digital W1209

Neste post iremos mostrar como instalar e programar o Termostato Digital W1209. Para comprar esse produto em nossa loja, clique aqui (COLOCAR LINK). Veja mais informações do produto.

Informações gerais

O Termostato Digital W1209 possui dois componentes principais, o sensor de temperatura e o relé. O sensor de temperatura mede o valor da temperatura para o termostato. As temperaturas medidas podem variar na faixa de -50 ºC até 110 ºC.  O relé aciona um dispositivo atuador conectado ao termostato, de acordo com o modo utilizado. O relé suporta uma corrente de até 10 A com tensões até 14 V em corrente contínua. Para corrente alternada, o relé suporta até 5 A, com tensões de até 240 V.

  • Termostato digital programável;
  • Prático, robusto e compacto;
  • Instalação e programação simples;
  • Termostato blindado (impermeável);

Especificações técnicas:

  • Alimentação: 12V;
  • Faixa de controle de temperatura: -50 a 110 °C;
  • Modos de trabalho: Aquecimento e resfriamento;
  • Resolução: 0.1 °C;
  • Precisão do sensor: ±0,1°C;
  • Precisão de histerese: 0,1 ° C
  • Sensor de entrada: NTC 10K (a prova d’água);
  • Dimensões: 48mm x 40mm x 14mm;
Para mais especificações, acesse o manual original do produto clicando aqui. (COLOCAR LINK)

Como fazer a ligação do produto

O Controlador de Temperatura W1209 trabalha com a tensão de alimentação de 12VCC. Para realizar a ligação dos fios, faça como descrito na imagem a seguir:

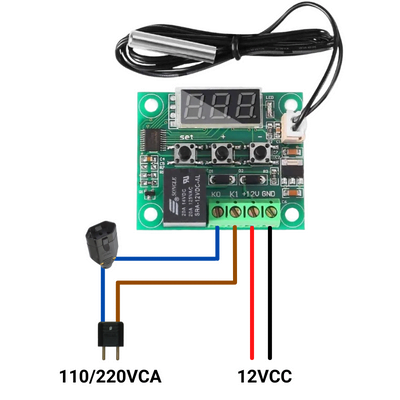

Diagrama de conexão do Termostato Digital W1209

Como programar o termostato W1209

O dispositivo apresenta dois modos de operação, Aquecer e Resfriar. O modo Aquecer é utilizado quando se deseja manter uma temperatura acima de um determinado ponto, acionando, através do relé, algum dispositivo que aqueça o sistema, como uma lâmpada ou uma resistência. No modo Resfriar, se deseja manter uma temperatura abaixo, o relé aciona algum dispositivo como um ventilador ou uma geladeira.

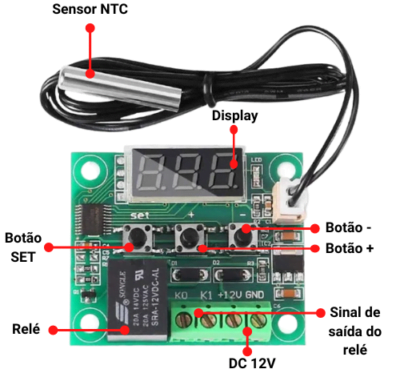

Componentes da placa do Termostato Digital W1209
A programação do termostato W1209 é extremamente simples, para entrar no modo configuração basta pressionar a tecla SET em torno de 5 segundos, o display deve piscar e o parâmetros (PO,P1,P2…) devem surgir no display. Então o ajuste pode ser  realizado através dos botões + e – indo de P0 a P6. Para entrar ou sair de cada configuração, basta apertar o botão SET. Para sair do menu, basta ficar 5 segundos sem apertar nenhum botão. Não é necessário apertar nenhum botão para definir algum valor.

  • P0: C (Resfriamento) – H (Aquecimento);
  • P1: Histerese  (0.1 ~ 15 °C);
  • P2: Lim. Superior (-45 ~ 110 °C);
  • P3: Lim. Inferior (-50 ~ 105 °C );
  • P4: Calibração (-7 ~ 7 °C );
  • P5: Delay (0 ~ 10 min.);
  • P6: Alarme – OFF/ON:  (0 ~ 110 °C);

Exemplo de programação

Deseja-se aquecer uma chocadeira utilizando uma lâmpada para aquecer o sistema. A temperatura ambiente inicialmente está em 25 ºC e a temperatura ideal para o sistema é 40 ºC. Enquanto a temperatura da chocadeira está abaixo de 40 ºC a lâmpada é acesa, quando está acima, ela é desligada. Para esse caso, deve-se realizar os seguintes passos:

  1. Pressione SET por cerca de 5 segundos para entrar no modo programação;
  2. Em P0, pressione SET e através dos botões + e – coloque a letra H no display, aguarde o sistema salvar a mudança;
  3. Pressione novamente SET por cerca de 5 segundos e vá em P2 e ajuste o valor em 40, aguarde o sistema salvar a mudança;
  4. Pressione novamente SET por cerca de 5 segundos e vá em P3 e ajuste o valor em 25, aguarde o sistema salvar a mudança;

Pronto, a lâmpada será acessa quando o termostato (NTC) medir no mínimo 25 °C e ficará ligada até o momento que atingir 40 °C, quando será desligada.
